螺旋千斤顶装配结构二维工程设计图

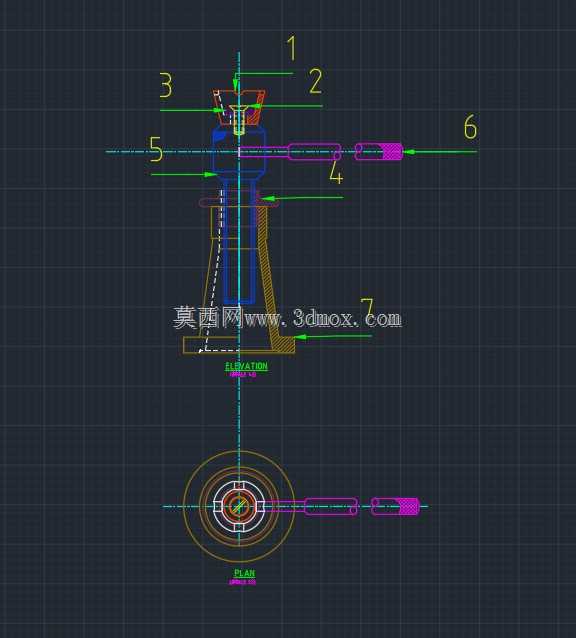

在设备检修、重物移位、基建辅助支撑这类场景里，螺旋千斤顶是车间维修班组、安装施工队常备的手动顶升工具，和液压类顶升设备不同，它依靠螺纹副的自锁特性承载，不存在液压油泄漏泄压的风险，哪怕在无电源、野外作业、长期承重支撑的工况下也能稳定工作，不会出现负载缓慢沉降的问题，尤其适合对支撑可靠性要求高的设备安装对位、构件调平作业。这套图纸完整呈现了螺旋千斤顶的总装结构与各零件的装配关系，从剖视视图能清晰看到核心的传动螺杆、升降套筒、壳体支座、顶帽、摇柄插入结构、底座支撑部分的配合逻辑，设计时优先考虑了手动操作的施力合理性，摇柄的转动半径匹配普通人手臂的施力范围，不需要额外加接长杆就能完成常规吨位的顶升操作，避免操作时施力过载导致螺杆螺纹变形。从结构设计逻辑来看，底座采用大直径盘式支撑结构，接触面积足够大，在普通混凝土地面作业时不会出现局部压陷，保证顶升过程的支撑稳定性；升降套筒和壳体之间设置了导向限位结构，顶升行程到极限位置时会被机械结构限位，不会出现螺杆旋出脱落的安全隐患；顶帽部分做了防滑的接触端面，和被顶升的金属构件接触时不容易打滑偏移，部分工况下还可以在顶帽和重物之间加垫木片进一步增大摩擦力。图纸里标注的各部分装配尺寸，明确了螺杆的螺纹旋合长度、升降套筒的最大伸出量、底座的安装边界尺寸，选型时可以直接根据需要的顶升高度、底座放置空间来判断是否适配作业场景，不需要再额外核对零件的干涉问题。各配合部位的公差选取也贴合手动工具的使用特性，螺纹副采用传动专用的梯形螺纹，牙型强度比普通连接螺纹高，承载时的受力分布更均匀，长期反复使用也不容易出现滑牙问题；导向部位的间隙控制既保证升降动作顺畅无卡滞，又不会因为间隙过大导致顶升时出现偏摆，哪怕承受偏载力也能保持支撑轴线的竖直度。从装配关系来看，所有易磨损的部位都考虑了拆装更换的便利性，螺杆、摇柄这些受力易损件不需要破坏壳体结构就能单独拆换，日常维护只需要定期在螺纹副和导向面涂抹润滑脂，就能降低操作时的转动阻力，延长整体使用寿命，完全适配现场维修、安装作业里频繁转场、反复使用的需求。
