车床尾座装配结构二维工程详图

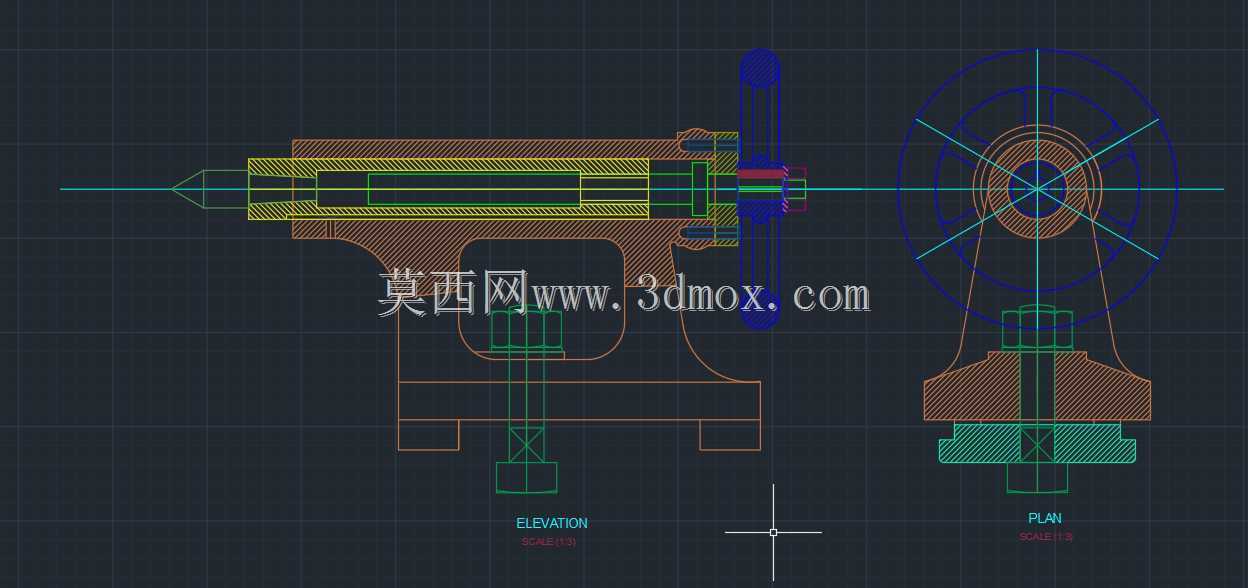

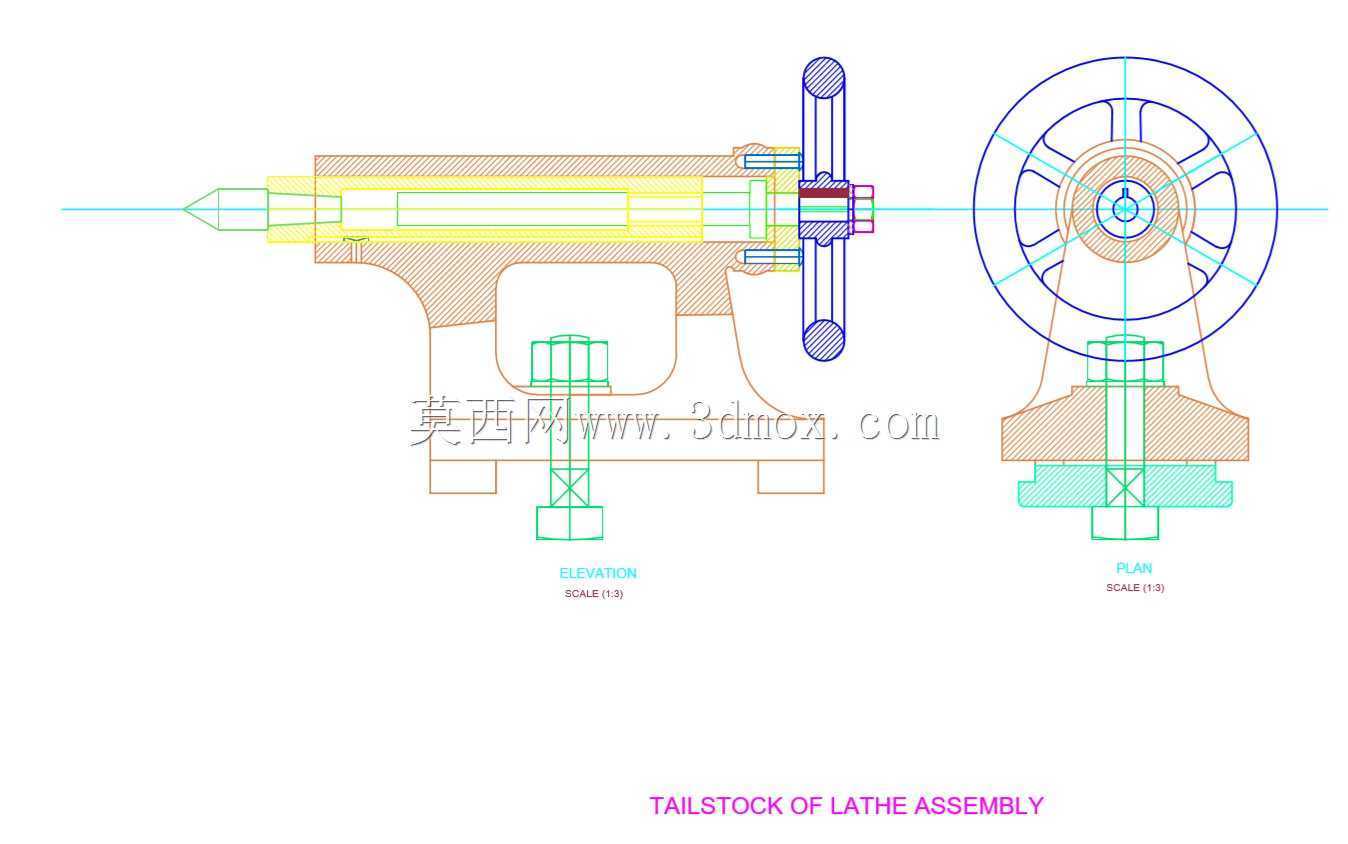

　　车床尾座是普通卧式车床、数控车床床身导轨后侧配套的核心功能部件，主要承担长轴类工件回转加工时的端面顶持支撑、钻孔铰孔攻丝等孔加工刀具的装夹进给两类核心作业，在轴类、套类零件的车削工序中应用极为广泛。这套二维工程图纸完整呈现了尾座从底座安装、套筒伸缩、丝杠传动到锁紧定位的全装配层级，所有零件的配合关系、剖面轮廓、安装基准都通过主视全剖与侧视视图清晰表达，结构设计完全贴合车间实际车床的运维与改装需求。

　　从实际安装边界来看，尾座底部的贴合面直接落座在车床床身的两条平导轨与V型导轨之上，底座下方开设的T型槽锁紧结构可通过压板螺栓将整个部件固定在导轨任意轴向位置，底座的导轨配合面公差需要和床身导轨刮研配作，保证尾座套筒轴线和车床主轴轴线的同轴度偏差控制在0.02mm每百米行程以内，避免长轴顶持时出现工件别劲、车削外圆出现锥度的问题。图纸侧视剖面完整画出了底座与床身导轨的配合截面、锁紧压板的安装位置，现场安装时无需额外测绘导轨跨距，可直接参照图中尺寸核对适配车床的导轨规格。

　　尾座的核心运动部件是内置的莫氏锥孔套筒，套筒外圆和尾座本体的镗孔采用H7/h6间隙配合，表面淬火硬度达到HRC45以上，减少长期伸缩磨损带来的间隙窜动。套筒内部加工出标准莫氏锥孔，用来装入回转顶尖、固定顶尖、钻头、铰刀等工装，锥孔的锥度接触面贴合率需要达到85%以上，保证顶尖装夹后不会出现甩动、掉锥的问题。驱动套筒轴向进给的传动结构布置在尾座本体腔体内，手轮带动进给丝杠旋转，丝杠和套筒尾部的螺母副配合，转动手轮即可实现套筒的平稳伸出与退回，丝杠端部设置的限位台阶可以限制套筒的最大伸出行程，避免操作时套筒完全脱出本体。

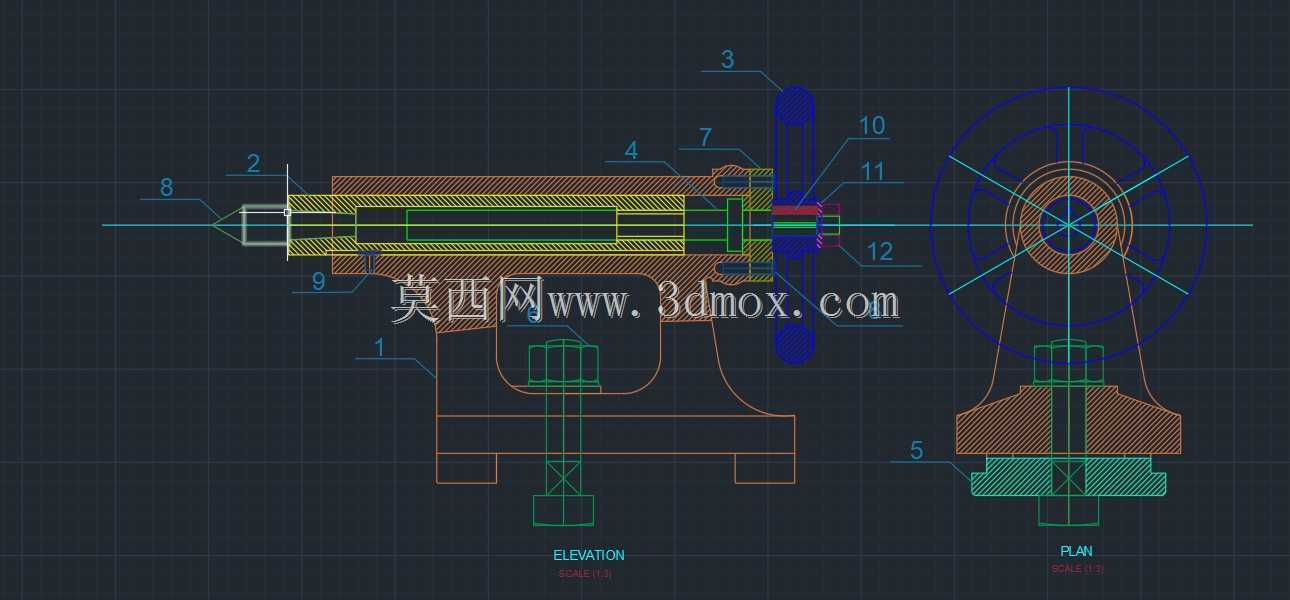

　　图纸中编号标注的各组成零件覆盖了尾座全部装配单元：底座承担整机承重与导轨定位，本体容纳套筒与传动丝杠，端盖对套筒进行轴向限位，锁紧机构可在套筒调整到目标位置后快速抱紧套筒外圆，切削受力时避免套筒退让移位，手柄组件分别控制套筒锁紧与尾座整体在导轨上的锁紧，油杯注油孔可定期向套筒配合面、丝杠螺母副加注润滑脂，长期运行也不会出现卡滞磨损。

　　在结构设计思路上，这套尾座完全遵循通用车床的互换性设计原则，所有配合尺寸、安装接口都符合普通卧式车床的行业通用规范，既可以作为原厂尾座的备件测绘参考，也可以用于专用车床、自制小型车床的尾座改装设计。针对长轴车削场景，尾座的顶持力可以通过手轮进给量灵活控制，配合回转顶尖可支撑重量较大的长轴工件，避免工件自重绕曲变形；进行孔加工工序时，锁紧尾座整体位置后转动手轮进给，即可完成轴件端面的钻孔、扩孔、铰孔作业，进给平稳无窜动，加工孔的同轴度远高于手持电钻作业的精度。

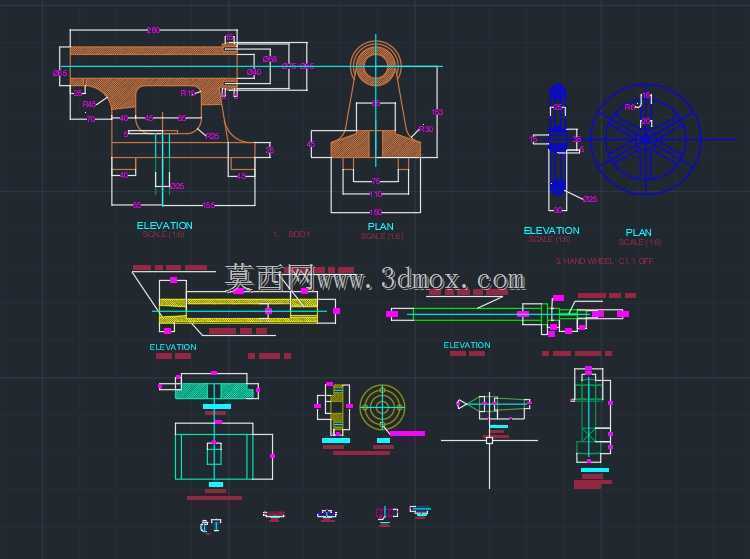

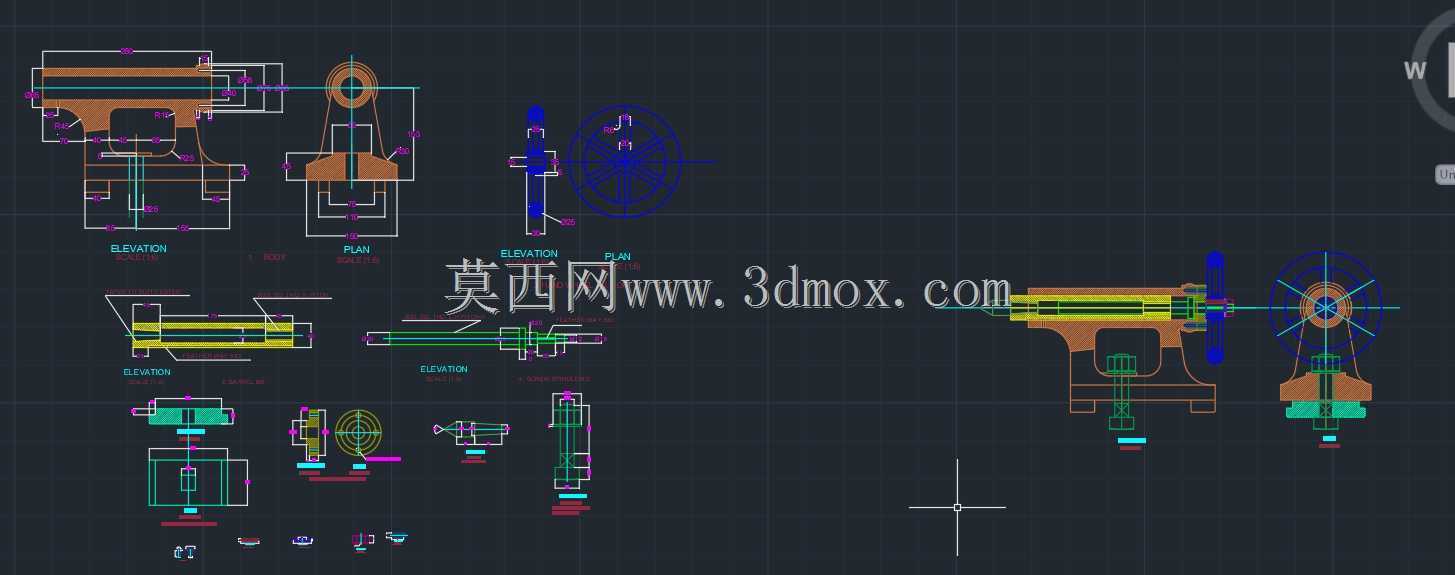

　　图纸的二维视图完整表达了各零件的装配层级，剖面线区分了不同零件的材质边界，中心线标注出套筒轴线、导轨安装基准、丝杠传动轴线的位置关系，设计人员可以直接基于这套视图拆分零件图，完成每个零件的加工工艺编制：底座采用铸铁铸造后时效处理，导轨面磨削加工；套筒采用45钢调质后外圆磨削，锥孔研磨；丝杠采用梯形螺纹传动，耐磨且自锁性能好，进给后不会自行回缩。整套结构没有复杂的专用元器件，全部采用常规机械加工工艺即可制造，维修时备件替换便捷，非常适合中小机加工车间的设备自制、老旧车床尾座故障修复、专用工装改造等场景使用。
