三脚架式螺旋立柱顶升支撑装置

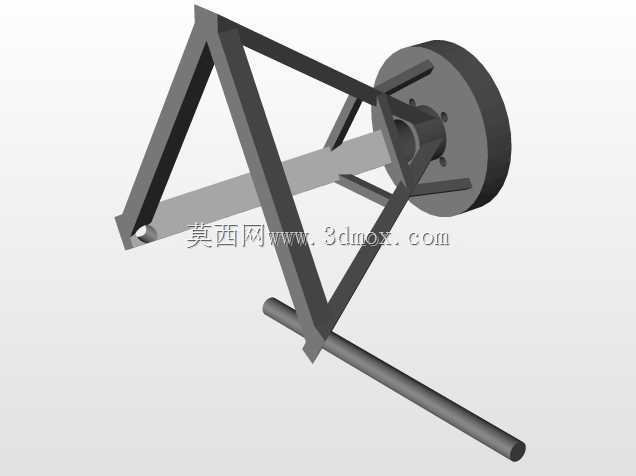

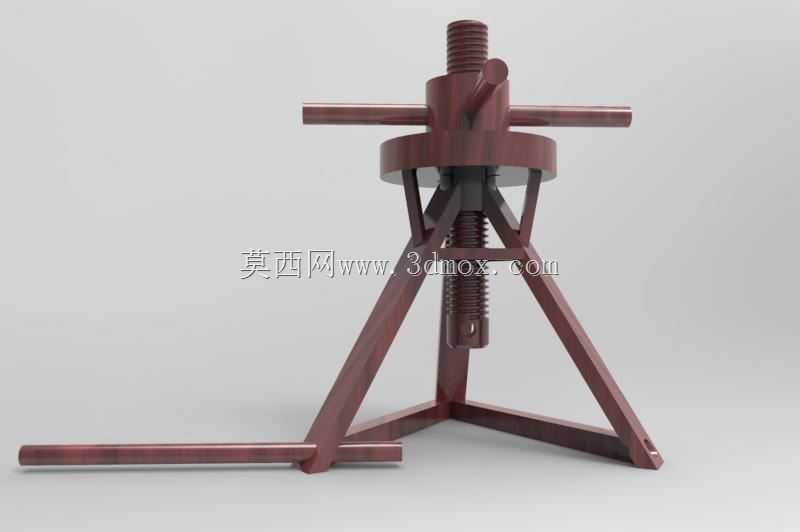

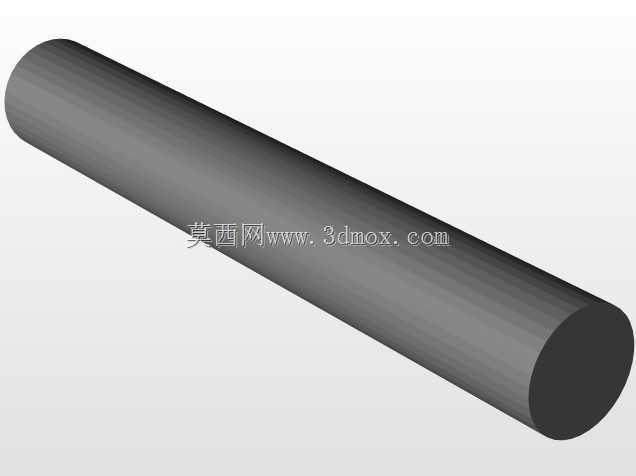

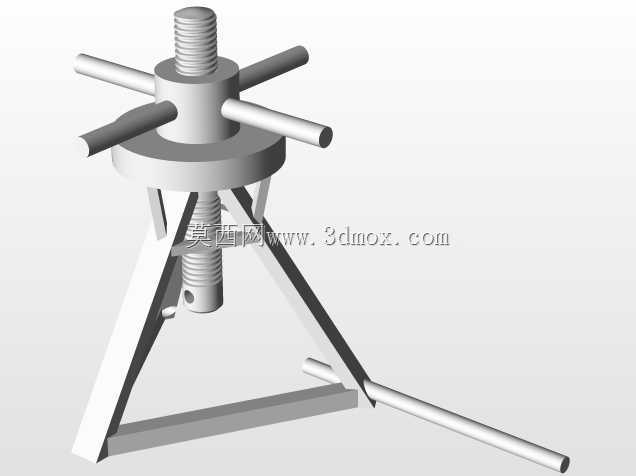

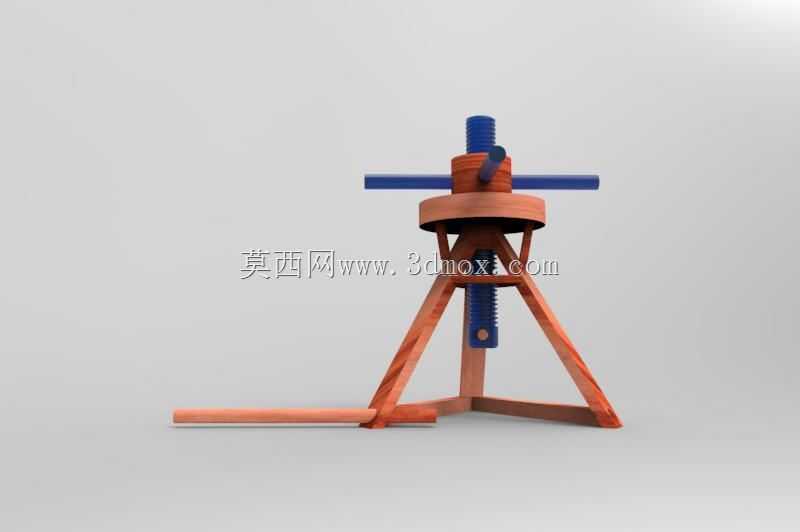

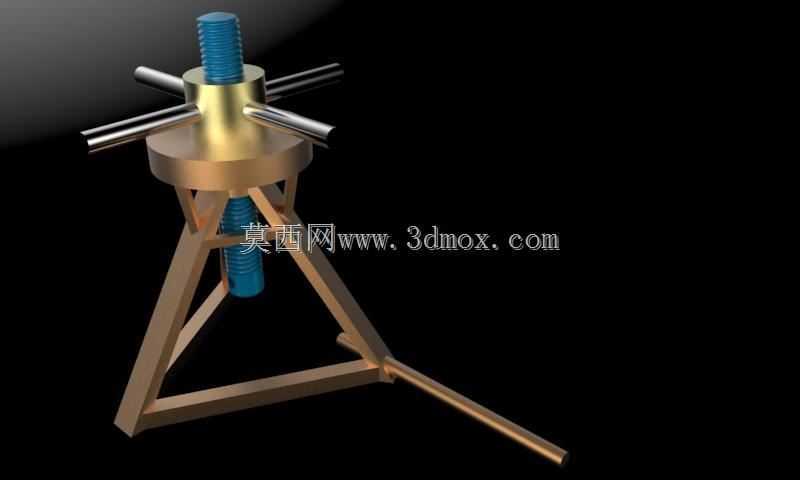

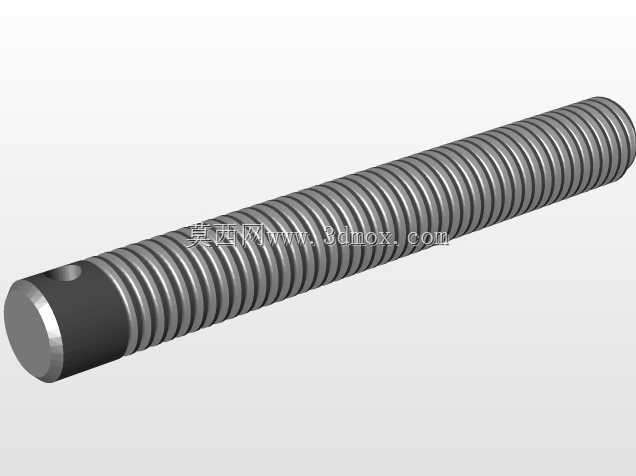

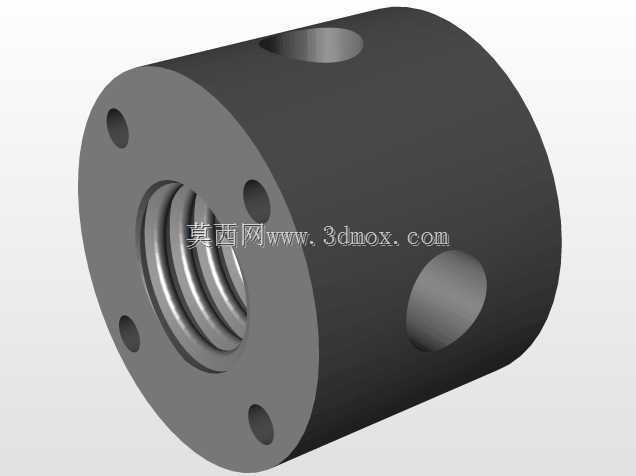

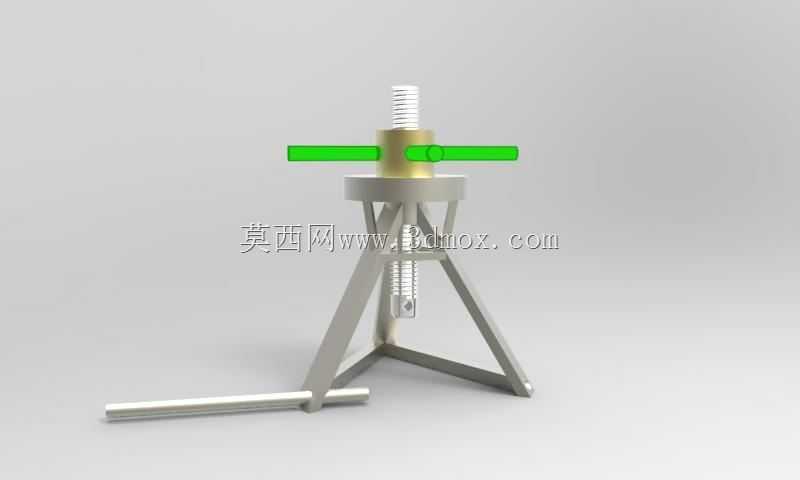

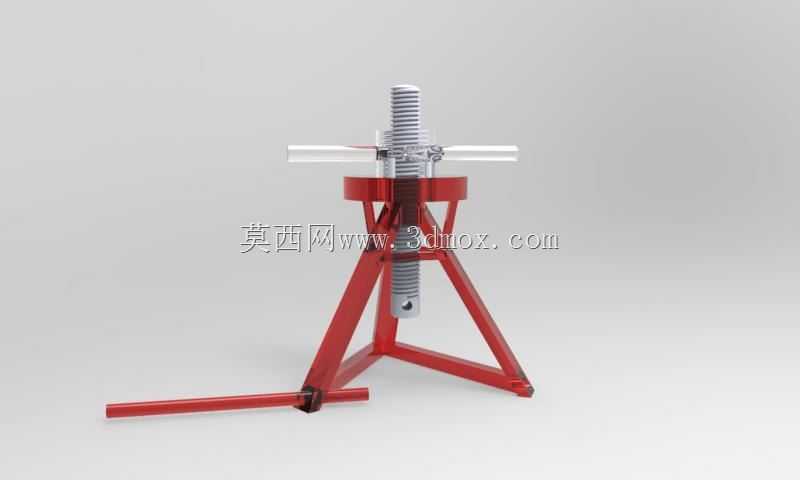

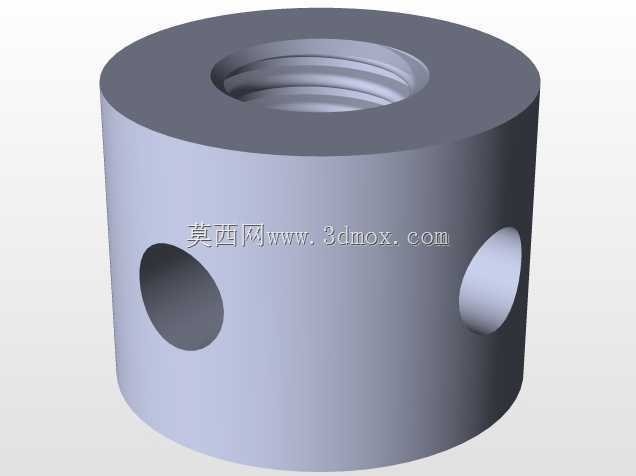

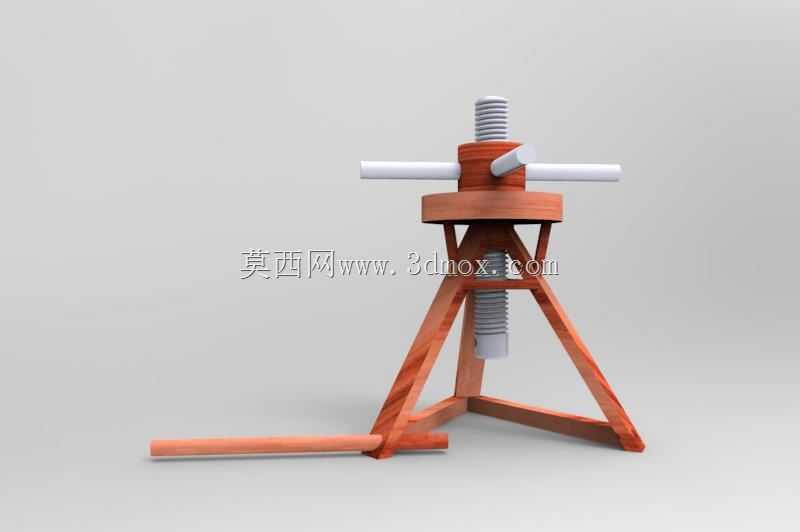

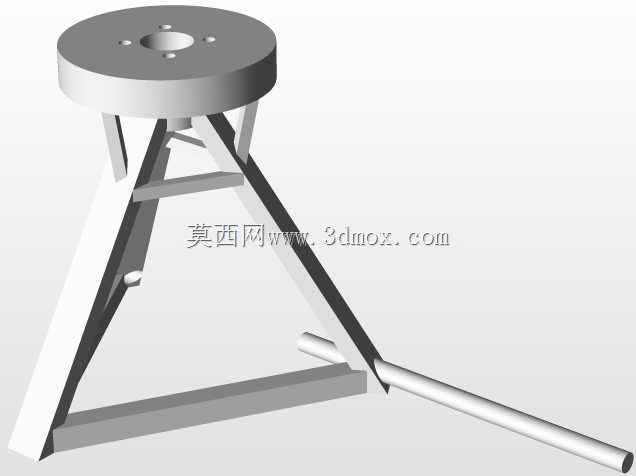

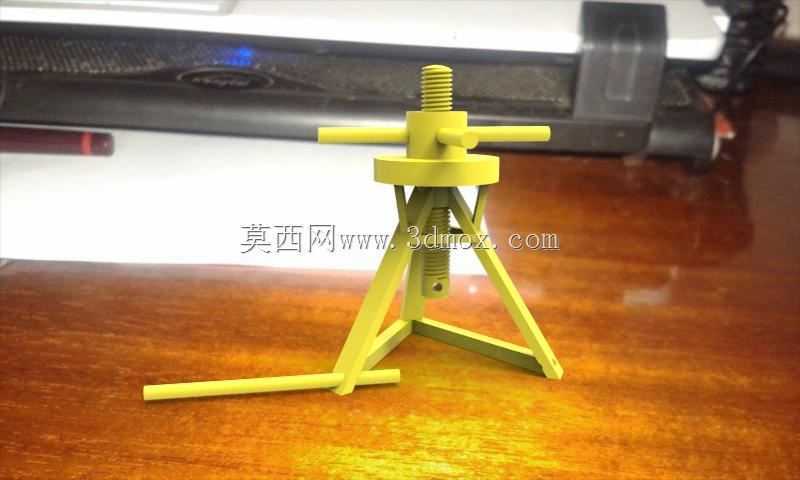

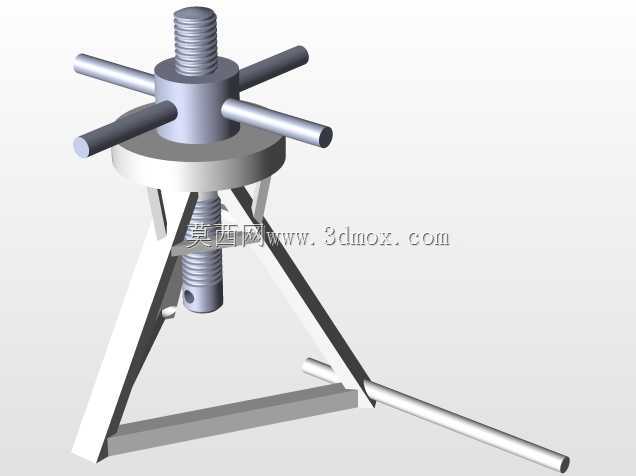

这款螺旋顶升支撑结构，常被用于设备检修、重型构件临时支撑、小型重物低位顶升的作业场景，在小型机修工位、仓储重物移位、户外轻型设备安装场景中适配性较强，相比液压类顶升工具，纯机械螺旋结构不存在密封件老化漏油的问题，在多粉尘、温差变化大的户外作业环境下可靠性更突出，日常维护仅需定期给螺纹副涂抹润滑脂即可，长期闲置也不会出现顶升力衰减、回落失效的问题。从结构设计逻辑来看，整体采用三脚支撑布局，三根支腿呈120度均匀分布，底部支腿末端做了平切处理，增大与支撑面的接触面积，避免作业时支腿下陷侧翻，支腿与中部螺母座采用铰接连接，非作业状态可以收拢，减少存放占用的空间，转场携带时也更方便。核心传力部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中对中性好，具备可靠的自锁性能，当顶升作业到达指定高度后，无需额外加装锁止销，依靠螺纹副的自锁角度即可保持支撑状态，不会因为负载持续作用出现自动回落的问题，顶部的横置操作杆采用穿杆式设计，不需要额外配套专用扳手，现场可以根据操作力需求，穿入不同长度的加力杆来降低操作扭矩，作业人员无需施加过大的力即可完成数吨级重物的顶升操作。顶部的承载盘做了环形凸台设计，与被支撑构件的接触面可以形成限位，避免顶升过程中构件滑移偏载，中部的导向套与中心螺杆采用小间隙配合，限制螺杆顶升过程中的径向摆动，保证顶升过程的垂直度，避免因为偏载造成螺纹副卡滞、支腿受力不均变形。从安装边界来看，收拢状态下整体占用直径不超过支腿长度的三分之二，展开后支撑跨距可以达到支腿长度的1.7倍，最低支撑高度适配低位作业需求，最大顶升行程覆盖常规小型设备检修的高度需求，作业时不需要额外浇筑基础，只要放置在平整硬化的地面即可承载，支腿底部可以根据作业地面材质加装防滑垫，进一步提升作业稳定性。设计过程中对各受力节点做了等强度优化，支腿采用变截面结构，靠近铰接座的位置截面更大，对应更大的弯矩受力，往支腿末端逐步减小截面，在保证整体结构强度的前提下控制整体自重，单人即可完成搬移、布设、操作全流程，不需要额外辅助人员配合。螺纹副的旋合长度做了加长设计，相比普通顶升结构，更长的旋合长度可以分散螺纹牙的受力，避免局部应力过大造成螺纹牙崩裂，延长整体使用寿命，操作杆与螺杆顶部的配合孔采用通孔设计，操作时可以360度转动操作杆，在周边有障碍物的狭小作业空间内，也能找到合适的操作角度完成顶升动作，不会因为空间受限无法转动扳手导致作业停滞。
