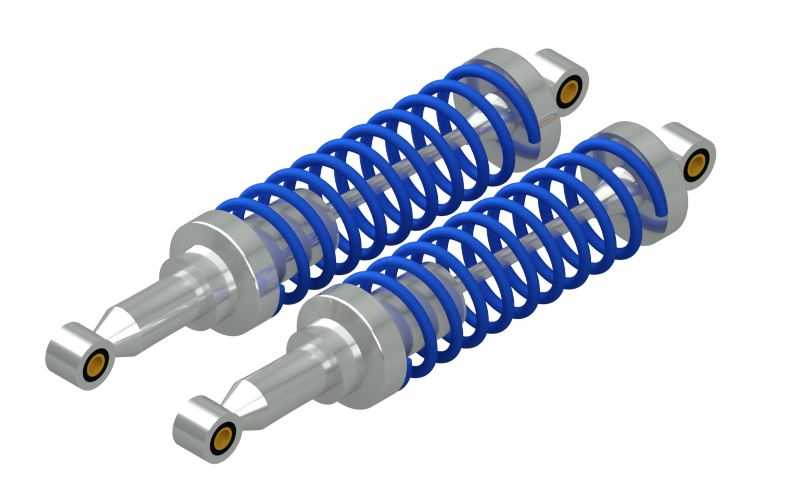

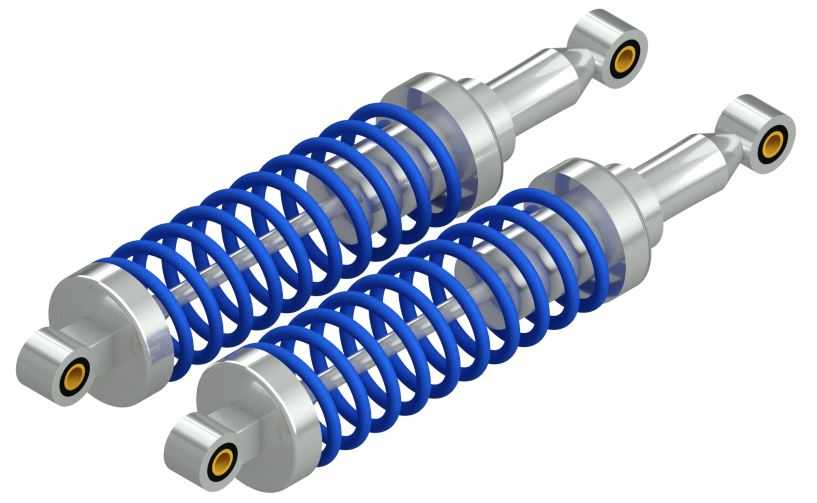

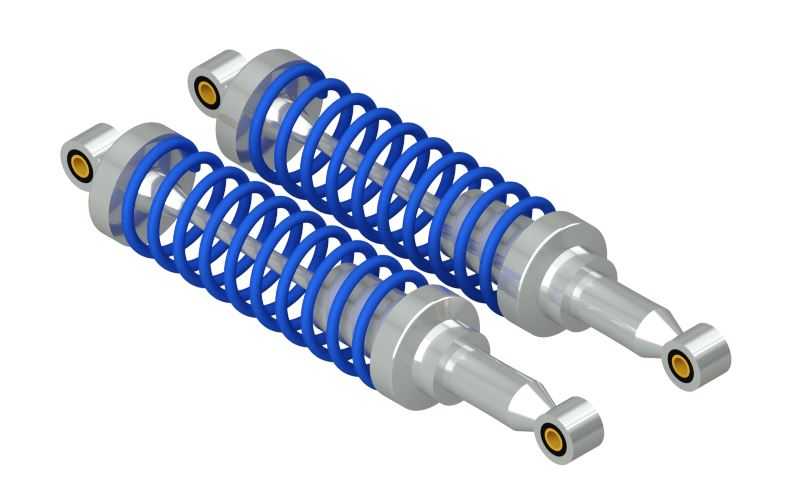

双筒式液压避震阻尼构件三维结构

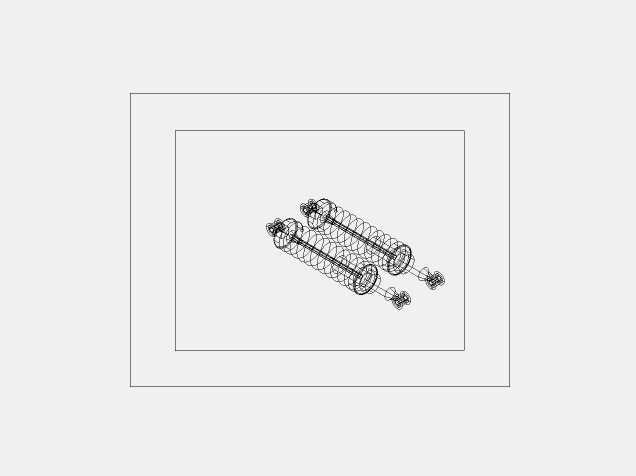

这类双筒阻尼避震构件，常配套在非道路小型作业车辆、全地形代步设备以及轻型改装机动车的行走悬架系统中，核心作用是抵消路面传递的往复冲击载荷，避免弹性元件受冲击后产生多余的余振，保证行走机构与车架之间的连接稳定性，减少颠簸工况下构件的疲劳损耗。从结构设计逻辑来看，该构件采用同轴布局的螺旋压缩弹簧与液压阻尼筒组合方案，弹簧选用等节距圆柱螺旋结构，两端做并圈磨平处理，保证受压时端面受力均匀，不会出现偏载侧倾的问题；阻尼筒为双筒式结构，内筒设置活塞与节流孔道，外筒作为储油腔，往复运动时液压油通过节流孔产生阻尼力，将冲击产生的动能转化为热能散出，匹配弹簧的回弹节奏，避免出现反复弹跳的情况。两端的连接吊耳采用带橡胶衬套的铰接结构，衬套可以过滤掉高频的微小振动，同时补偿安装时的微小角度偏差，避免铰接位置出现刚性卡滞。设计过程中需要重点确认几个安装边界参数：首先是两端吊耳的中心距，即构件完全伸展时的最大长度与完全压缩时的最小长度，这个行程参数必须匹配悬架的跳动行程，避免车轮上下运动时出现避震拉脱或者顶死的情况；其次是吊耳的内孔直径与连接螺栓的匹配度，还有吊耳端面的宽度，要适配安装支架的开口尺寸，保证铰接后转动灵活无旷量；弹簧的中径、线径参数需要结合额定载荷计算，保证静载时弹簧的预压缩量处于合理区间，不会出现过软导致打底、过硬导致滤震效果差的问题。阻尼筒的缸体外径与弹簧内径之间需要预留足够的间隙，避免弹簧受压形变时蹭到缸体外壁，造成漆面磨损或者运动卡滞。在实际选型匹配时，还要结合设备的整备质量、常用行驶路况调整阻尼阀的节流孔径，比如经常在颠簸非铺装路面使用的设备，会适当调大阻尼力，抑制大冲击下的弹簧回弹；在平整路面使用的通勤类设备，会适当降低阻尼力，提升乘坐的平顺性。建模过程中对弹簧的螺旋升角、并圈段的过渡处理，还有阻尼筒各段的同轴度公差都做了还原，吊耳衬套的橡胶层与金属外套的装配关系也完整呈现，能够直接用于悬架系统的装配干涉检查、运动仿真校核，也可以作为同类阻尼构件设计的参考蓝本，帮助设计人员快速确认结构布局与安装空间的匹配性，减少重复建模的工作量。
