深沟球式滚动轴承三维结构设计

在做传动结构选型时，这类径向接触的滚珠轴承是最常被优先考虑的支撑部件，从普通的轻工输送线辊筒、小型电机输出轴，到机床主轴的辅助支撑端、家用机电产品的旋转部位，几乎所有需要降低旋转摩擦阻力、约束轴系径向窜动的场景，都能见到这类结构的身影。它的核心作用是在轴与轴承座之间建立滚动摩擦副，替代直接接触的滑动摩擦，大幅降低转动过程中的功率损耗，同时把轴系运行的径向载荷平稳传递到机座结构上，保证轴上安装的齿轮、带轮、叶轮等部件始终保持稳定的回转精度，不会因为支撑间隙过大出现偏心抖动、密封件偏磨等问题。

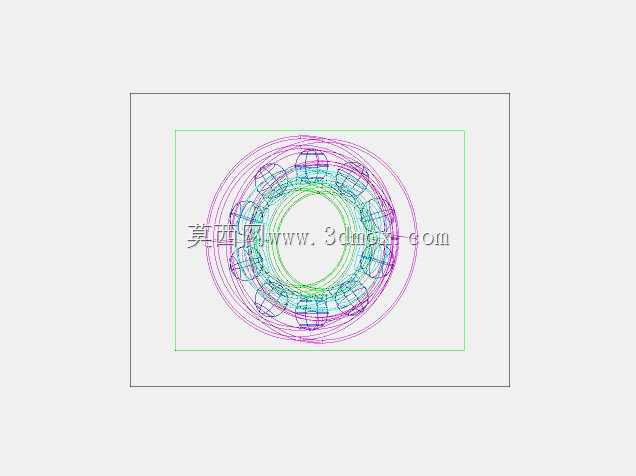

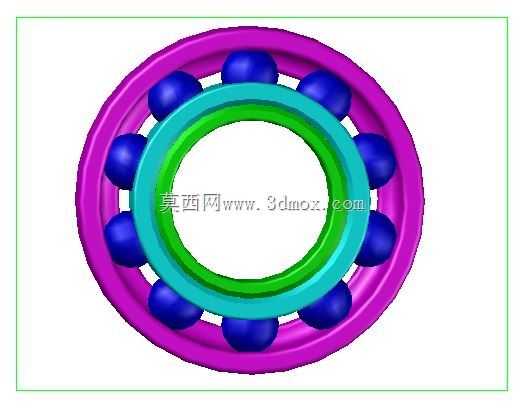

这次建模时最先敲定的是沟道曲率参数，内圈和外圈的滚道曲率都略大于滚珠半径，既保证滚珠和滚道有足够的接触面积承载径向力，又不会因为曲率匹配过紧导致滚动过程中出现卡滞，预留的微小间隙还能容纳极少量的润滑脂，在滚珠和滚道之间形成稳定的油膜，减少长期运行的磨损量。保持架采用兜孔式结构，每个兜孔对应一颗滚珠，均匀分隔所有滚动体，避免运行过程中滚珠之间互相碰撞摩擦，同时把所有滚动体约束在滚道的有效接触区间内，不会出现滚动体偏斜、挤堆的问题。

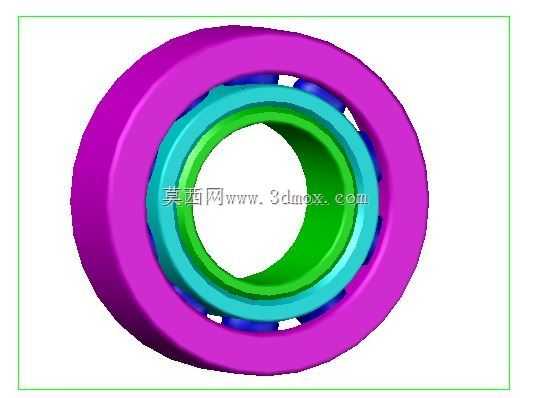

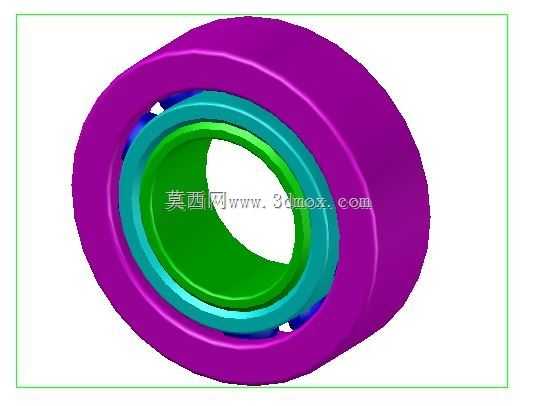

从安装边界来看，这类轴承的轴向尺寸紧凑，内圈和轴采用过盈配合安装，装配时需要通过热装或者专用压装工具把内圈压到轴的定位轴肩位置，外圈和轴承座孔采用过渡配合，方便后期维护时的拆卸更换。建模过程中特意还原了轴承的倒角细节，内圈和外圈的装配引导端都做了小尺寸倒角，既可以避免装配时锐边刮伤轴和座孔的配合面，也能在压装过程中起到导向作用，减少装配偏差。外圈的外径、内圈的内径都严格按照通用安装尺寸做了公差预留，在三维装配时可以直接和对应的轴、轴承座孔做配合约束，不需要额外调整尺寸就能完成虚拟装配验证。

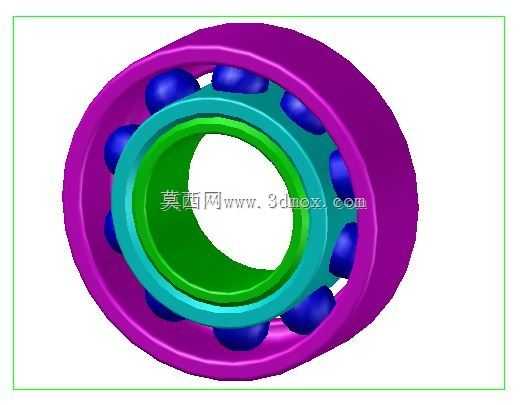

从结构特性来看，这类滚珠轴承除了能承受主要的径向载荷，也能承受一定比例的双向轴向载荷，在一些轴向力不大的传动场景里，可以不用额外加装推力轴承，简化整体轴系的结构设计，减少整机的零件数量和装配工作量。建模时把内圈、外圈、滚珠、保持架都做成了独立的可编辑零件，在做装配仿真时可以单独给每个零件赋予对应的材料属性，模拟实际运行过程中不同部件的应力分布，也能直观演示滚动体沿滚道转动的动态过程，方便给刚接触机械设计的人员讲解轴承的工作原理，也能直接用于设备的虚拟装配干涉检查，提前排查轴肩高度、轴承座端盖压紧量是否合理，避免实际加工装配时出现干涉问题。
