高精度深沟球滚珠轴承结构三维数模

做机械结构设计快十年，经手的旋转支撑类部件选型里，滚珠轴承是出现频率最高的标准件之一，小到消费电子的微型转轴，大到工业传动辊道的重载支撑位，几乎所有需要降低旋转摩擦系数、保证轴系回转精度的场景，都能见到这类部件的身影。这次搭建的滚珠轴承三维数模，完全按照实际加工装配的逻辑拆分结构，没有做简化合并，不管是用来做设备装配的干涉检查，还是做运动仿真的摩擦载荷分析，都能直接调用，不需要再二次拆分零件。

从实际应用场景来看，这类开式深沟球滚珠轴承的适配范围极广，在轻工输送线的从动辊两端，它承担径向载荷，抵消皮带张紧带来的轴系挠度，保证辊筒转动时不会出现卡滞、偏磨的问题；在中小型电机的输出端，它配合端盖的密封结构支撑转子，把转子旋转时的跳动量控制在允许公差范围内，避免定转子扫膛；甚至在民用家电的电机、健身器材的旋转关节里，同结构的轴承也在持续工作，只是根据载荷等级调整了滚动体直径和套圈的热处理硬度。

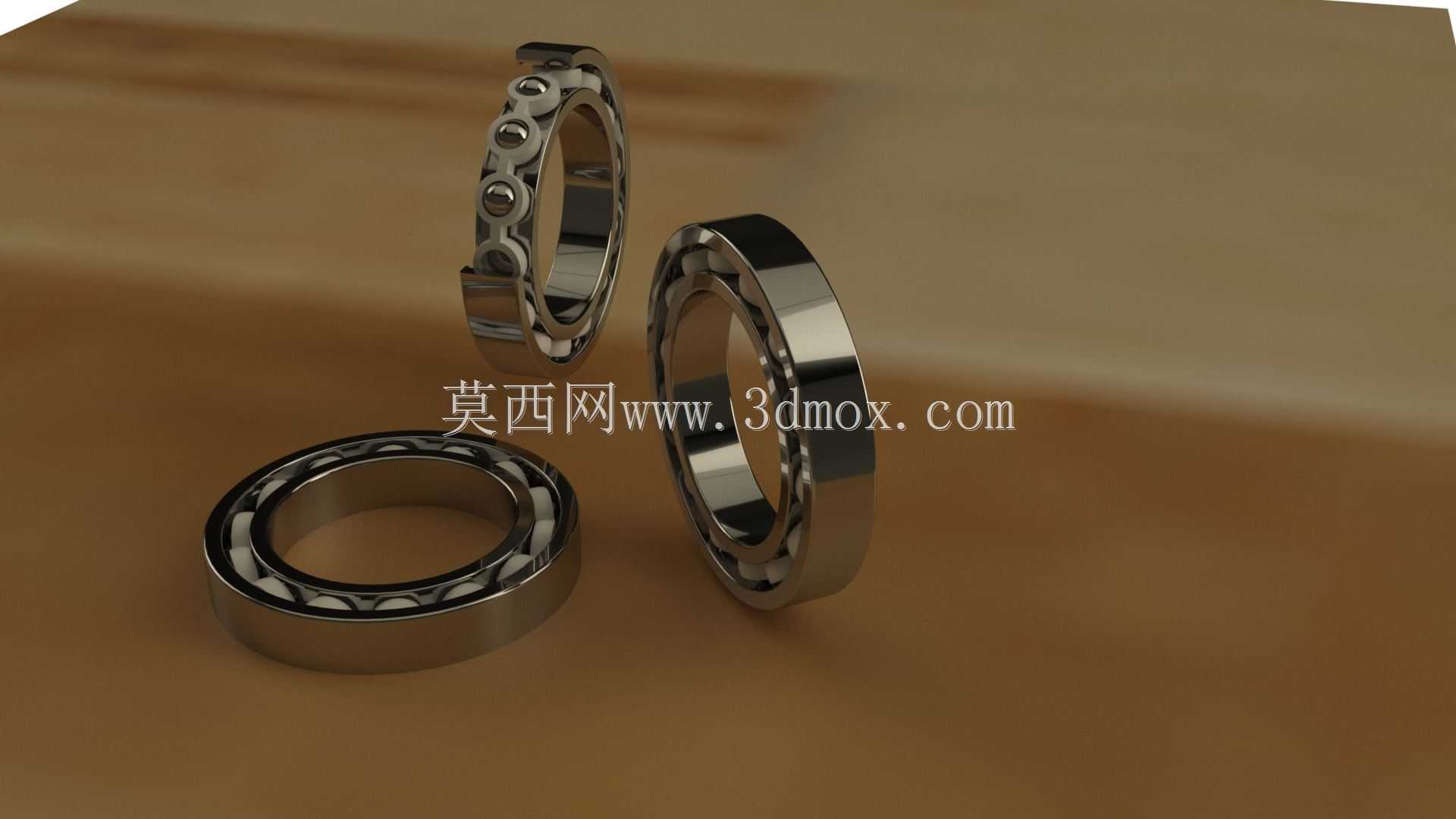

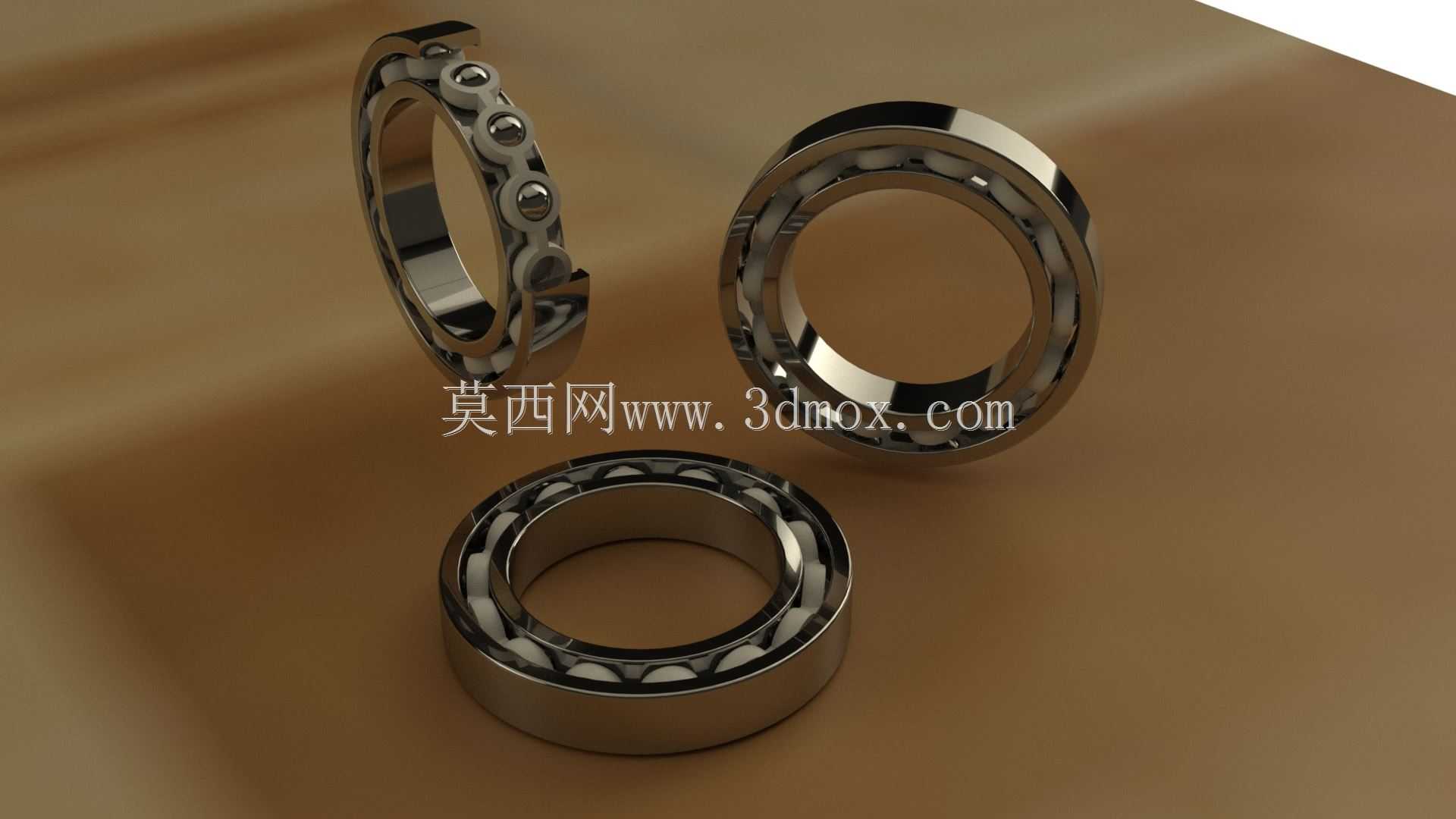

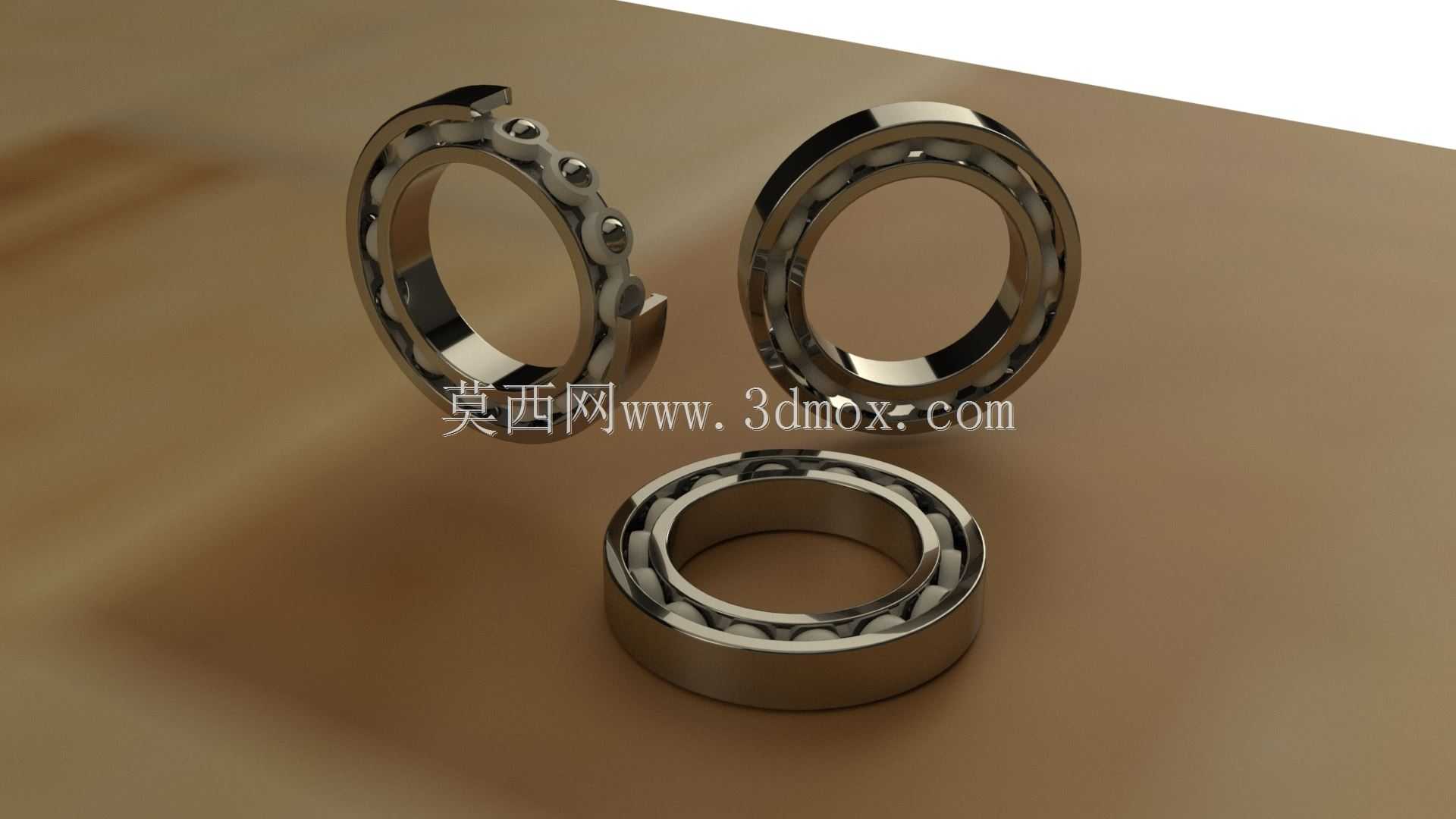

数模的结构完全还原真实轴承的装配逻辑：内外套圈都设计了符合曲率要求的滚道，滚道的曲率半径比滚动体半径略大，预留出运转时的热膨胀间隙，同时保证滚动体和滚道的接触角在纯径向承载时趋近于零，不会产生额外的轴向分力。保持架采用浪形冲压结构，兜孔的间隙按照实际装配公差设置，既可以把每颗钢珠均匀分隔开，避免滚动体之间直接接触产生滑动摩擦，又能在轴承运转时引导滚动体在滚道内顺畅公转，不会出现卡珠、掉珠的问题。

做结构设计的时候特意考虑了安装边界的匹配性，轴承的外径、内径、宽度尺寸都按照常用的标准公制轴承系列设置，倒角尺寸符合安装引导的要求，装配时可以顺利压入轴承座孔、套入轴颈，不会因为倒角过小出现卡滞、刮伤配合面的问题。内外圈的基准端面都做了平面度的结构约束，装配时靠端面定位可以保证轴承的回转轴线和轴系轴线完全重合，避免出现安装偏斜导致的早期磨损。滚道的表面在建模时做了结构示意，实际生产中这个位置需要经过超精研处理，降低表面粗糙度，减少滚动体运转时的摩擦阻力，提升轴承的极限转速和使用寿命。

从功能特性来说，这类滚珠轴承主要承受纯径向载荷，也能在一定范围内承受双向的轴向载荷，当径向游隙适当加大时，承受轴向载荷的能力还会有所提升，相比滑动轴承，它的启动摩擦阻力更小，运转精度更高，维护更换也更方便，不需要额外做复杂的油槽结构，只要按照工况要求填充对应牌号的润滑脂，就能保证长期稳定运转。建模时没有省略任何装配细节，钢珠在滚道内的接触位置、保持架和钢珠的间隙都按照实际装配关系设置，做运动仿真时可以直接添加接触约束，模拟轴承运转时滚动体的公转、自转状态，也能直观展示当轴系出现偏斜时，轴承内部的载荷分布变化，给结构选型、强度校核提供准确的数模支撑。

很多工程师做设备设计时习惯直接调用标准件库的简化轴承模型，那些模型往往把套圈、滚动体、保持架合并成一个整体，做干涉检查时只能看到外形轮廓，没法模拟实际装配时轴承内部和周边密封件、挡圈的位置关系，很容易出现设计的密封槽和保持架干涉、挡圈位置顶住滚动体的问题。这个拆分式的数模就可以避免这类问题，设计时可以单独隐藏某个零件，查看配合位置的间隙，也能根据实际选型的轴承型号，快速调整内外径、宽度和滚动体的尺寸参数，不需要从头开始建模，能大幅提升结构设计的效率。另外在做设备的爆炸视图、装配工艺动画时，拆分好的零件结构也能直接用来做装配顺序演示，清晰展示轴承压装时的受力方向，提醒装配人员不要通过滚动体传递压装力，避免损伤滚道和钢珠，影响轴承的后续使用寿命。
