工业管路进料止回阀结构设计方案

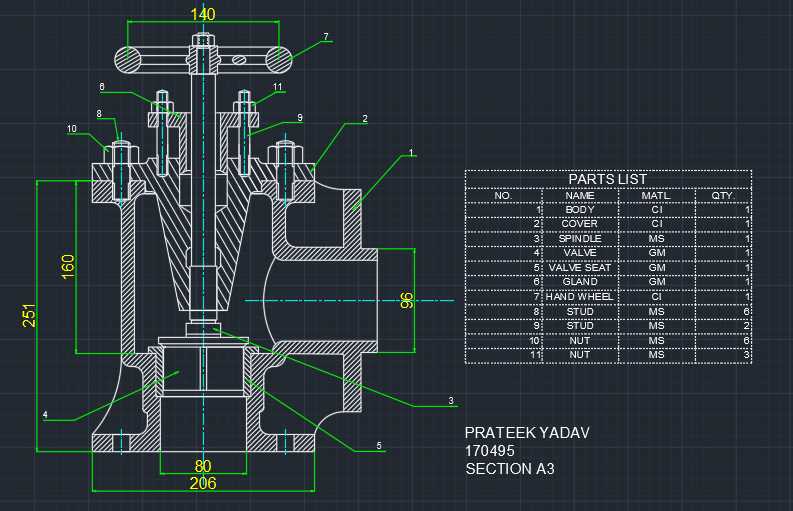

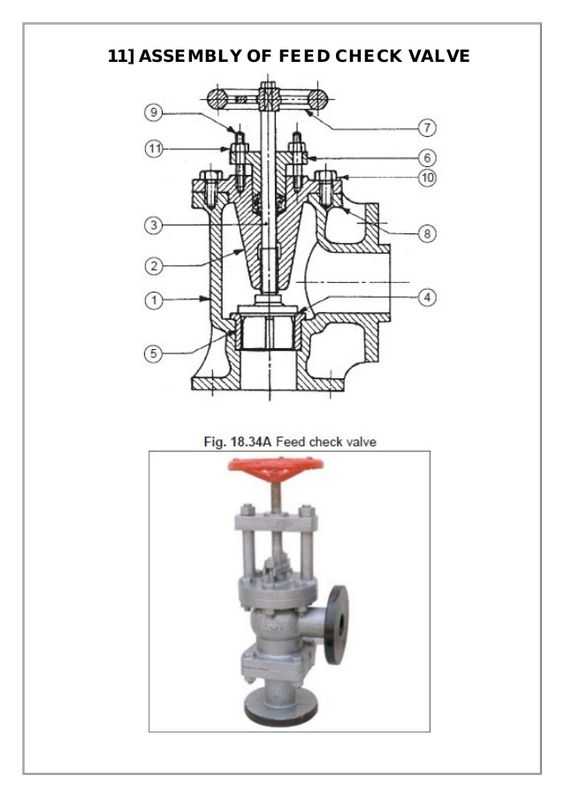

在化工、食品加工、市政给排水等涉及流体输送的工业场景中，管路的介质倒流问题始终是影响系统稳定运行的核心隐患之一，进料止回阀作为管路进料端的核心控制部件，其结构合理性直接决定了管路系统的运行可靠性。这款进料止回阀采用直通式阀体布局，侧部设置介质进料接口，底部为介质出料端，顶部配置手轮操作结构，可兼顾自动止回与手动截断的双重功能，适配需要人工干预管路通断的进料工位。从结构设计逻辑来看，该阀的内部流道采用平滑过渡的铸造型腔，尽可能减少介质流经时的局部阻力损失，避免高粘度介质在阀腔内滞留堆积；阀瓣组件采用导向式升降结构，沿阀杆轴向做直线运动，相比旋启式止回阀，其密封面贴合精度更高，关闭过程无撞击异响，适合对水锤效应有严格限制的低压输送管路。手轮与阀杆之间采用梯形螺纹传动，传动效率适中，操作力矩符合常规手动操作的力值范围，无需额外配置助力机构即可完成阀门的启闭动作。在安装边界方面，该阀的侧部进料接口与底部出料接口均采用法兰连接结构，法兰端面的密封槽尺寸符合通用管路法兰的配套标准，可直接与同公称通径的工业管路对接，无需额外加工转换接头；整体安装高度以手轮顶端为最高点，预留的操作空间满足现场手动操作的安全距离要求，侧部接口的伸出长度避开了管路支架的常规安装位置，不会出现安装干涉问题。实际工况应用中，该阀可安装在泵组出口的进料管段，当泵组停止运行时，阀瓣在介质回流压力与自身重力的共同作用下快速落座，切断介质回流路径，避免叶轮受回流介质冲击出现反转损坏；也可用于不同压力等级的管路分区位置，防止高压侧介质窜入低压侧管路引发超压风险。阀杆与阀体之间采用填料密封结构，可通过调整填料压盖的压紧量补偿密封填料的磨损量，延长阀门的在线维护周期，减少非计划停机时长。阀体的壁厚设计充分考虑了常规工业管路的公称压力等级，可满足多数低压流体输送场景的强度要求，外部轮廓无尖锐凸起结构，避免现场安装维护过程中出现磕碰损伤。
