OD16规格手动针阀结构设计方案

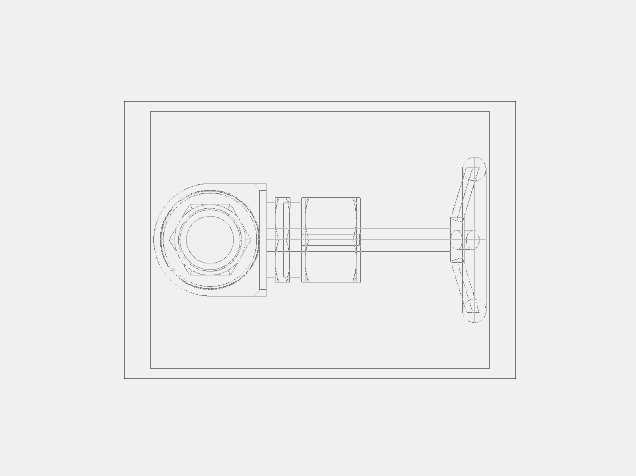

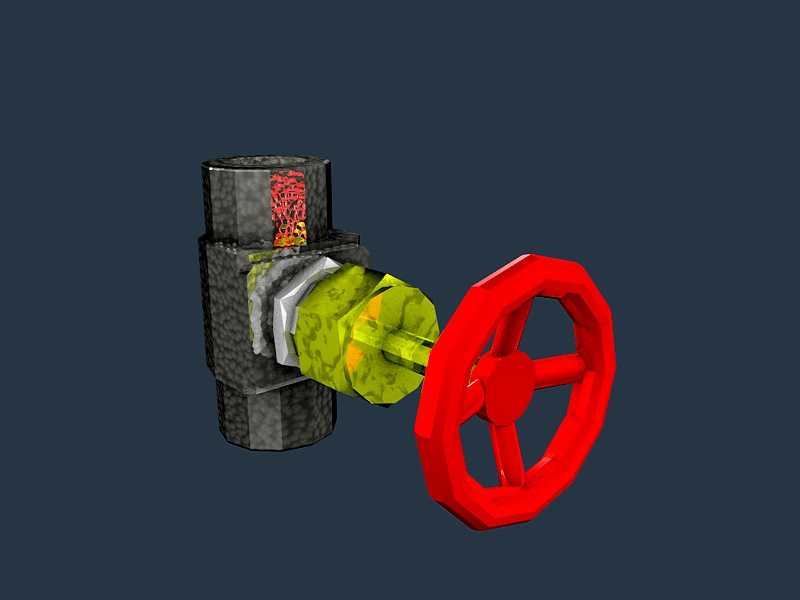

这款OD16规格的针阀，主要面向小通径流体管路的精准截断与流量微调场景，常见于实验室气路、小型液压试验台、仪表测量管路、特种气体输送支管这类对流量控制精度要求较高的工况中，区别于大通径闸阀、球阀的快速通断特性，针阀的锥形阀芯结构可以实现毫米级的行程调节，匹配小流量工况下的精细调控需求。从结构设计逻辑来看，整体采用侧进侧出的直通式布局，一端为外螺纹连接端适配OD16外径的管路对接，另一端通过压帽结构锁紧阀芯调节组件，手轮采用轮辐式结构，增大手动操作时的力臂，降低高压工况下的操作扭矩，不需要额外辅助工具即可完成启闭与调节动作。阀芯与阀座的密封面采用锥面配合设计，相比平面密封结构，锥面的线接触密封形式可以在较低的压紧力下实现可靠密封，同时减少调节过程中的卡滞风险，阀杆部位设置多层填料密封结构，通过压盖的预紧力补偿填料磨损，避免管路内流体沿阀杆间隙出现外漏，适配低压到中压区间的气体、低粘度液体输送场景。安装边界上，整体轴向长度控制在紧凑区间，径向最大尺寸为手轮外径，安装时不需要预留过大的侧向操作空间，手轮的旋转行程对应阀芯的轴向移动距离，全开到全关的手轮转动圈数经过匹配设计，既避免圈数过多导致调节效率低下，也防止圈数过少出现调节精度不足的问题。在实际选型应用中，这类针阀通常安装在管路的压力测点、流量调节支路、取样管路位置，作为主控阀的辅助调节元件使用，设计时充分考虑了管路安装的同轴度要求，连接端的螺纹轴线与阀体内流道轴线保持严格同轴，避免安装后出现管路附加应力，长期使用过程中，锥形阀芯的导向段与阀体内孔采用小间隙配合，保证阀芯移动过程中始终与阀座对中，减少密封面的偏磨问题，延长阀门的实际使用寿命。流道设计上采用平滑过渡结构，减少通径突变带来的流体阻力与紊流，在小流量输送工况下可以降低流体噪声，同时避免介质中的微小杂质在流道拐角处沉积卡滞阀芯。
