角式法兰连接非返回止回阀结构设计

　　在工业流体输送管路系统中，介质倒流是极易引发设备损坏、工艺参数紊乱甚至安全事故的典型问题，这类角式法兰连接的非返回阀，正是针对垂直转向管路的止回需求开发的专用控制部件，常被应用在给排水、化工介质输送、暖通循环、油气传输等需要90度管路转向的节点位置，依靠介质自身流动推力实现自动启闭，完全不需要额外的动力源或者人工操作介入，能在介质出现反向流动趋势的瞬间快速截断通路，避免上游设备比如泵、流量计、过滤器等受到倒流介质的冲击，也能防止不同压力等级的管路介质出现串混问题。

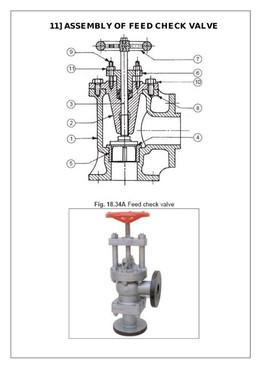

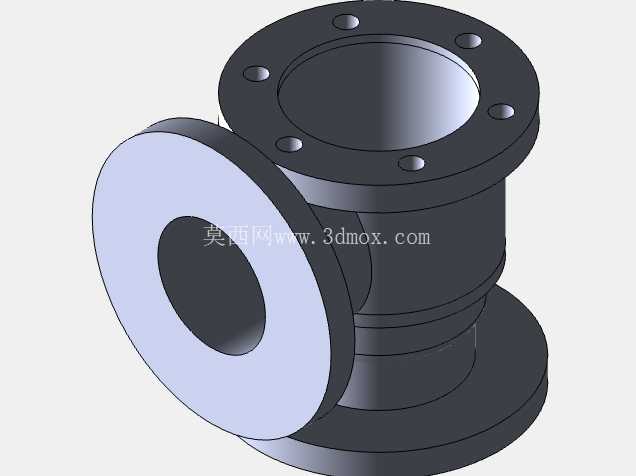

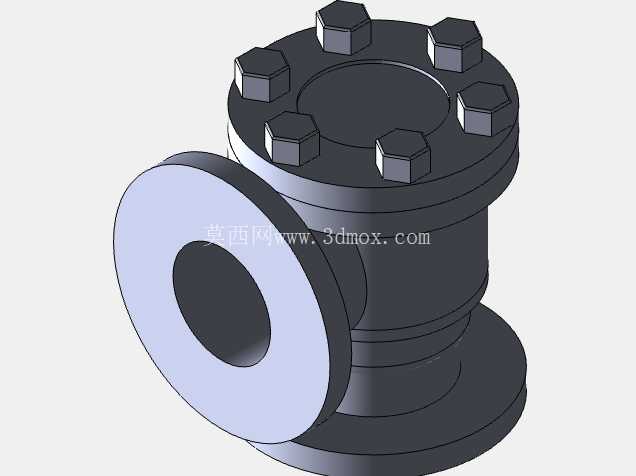

　　从结构设计思路来看，这款阀采用直角式的流道布局，两个连接端分别处于垂直轴向与水平轴向，刚好适配管路90度转弯的安装场景，不需要额外加装弯头来调整流向，能有效减少管路的连接节点，降低整个管路系统的泄漏风险点。两端的连接结构都采用标准法兰设计，法兰端面上均匀分布螺栓过孔，安装时只需要和对应通径的配对法兰对齐，穿入螺栓配合密封垫片就能完成紧固，这种连接方式的承压稳定性更好，也方便后期的检修拆卸，不需要对整段管路进行切割作业。阀体整体采用一体式铸造成型的主体结构，流道内壁做了圆弧过渡处理，没有突兀的直角折角，能最大程度降低介质流经时的沿程阻力，减少流道内的湍流、涡旋现象，既可以降低介质输送过程中的压力损耗，也能避免介质内的固体杂质在流道拐角处沉积卡滞，影响阀瓣的正常动作。

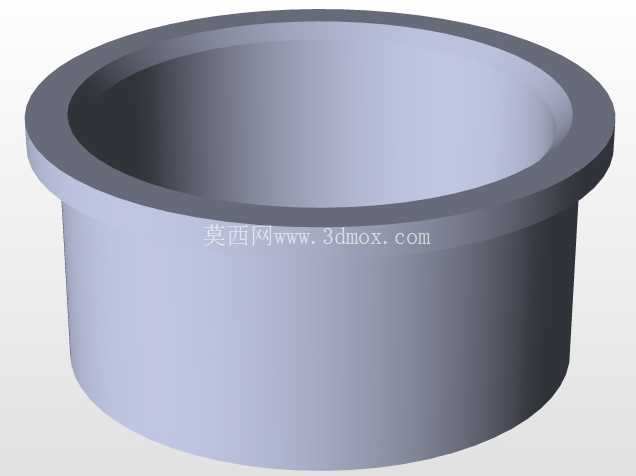

　　从功能特性上看，阀内的启闭件采用绕固定销轴摆动的结构设计，当介质从水平端或者垂直端按照设计流向进入阀腔时，介质的推力会将阀瓣完全推开，贴靠到阀腔内部的限位结构上，此时整个流道处于完全导通状态，介质可以顺畅通过，压损控制在同规格直通阀的合理区间内；一旦介质出现反向流动的趋势，反向的介质压力加上阀瓣自身的重力作用，会推动阀瓣快速回转，密封面紧紧贴合在阀座的密封面上，实现通路的完全截断，阻断介质倒流。阀瓣的摆动行程经过精准计算，既保证全开状态下不会遮挡流道通径，也保证关闭时的密封面比压满足对应压力等级的密封要求，不会出现反向渗漏的问题。销轴部位采用耐磨耐腐蚀的衬套结构，减少长期往复摆动带来的磨损，延长部件的使用寿命，避免因为销轴磨损出现阀瓣卡涩、关闭不到位的问题。

　　关于安装边界与尺寸适配，这款阀的两个法兰端面的平行度、同轴度都严格遵循管路法兰的安装公差要求，安装时不需要额外调整管路的位置就能实现精准对接。法兰上的螺栓孔采用跨中分布的形式，和通用标准法兰的孔位完全匹配，不需要现场重新打孔。阀体的外部轮廓没有突出的尖锐结构，相邻的安装操作空间只需要预留出螺栓紧固的扳手作业空间即可，不需要额外预留过大的检修空间，适合在管路布局紧凑的车间、管廊场景下使用。垂直段与水平段的长度比例经过优化，在保证流道长度满足整流要求的前提下，尽可能压缩了整体的结构长度，减少安装时占用的管路空间。另外在阀腔的最低位置没有设计冗余的凹陷结构，避免输送含杂质介质时出现积液、积渣的问题，对于输送洁净介质或者含少量固体颗粒的介质都有不错的适配性。在实际选型应用中，只需要匹配对应管路的公称通径、公称压力参数，确认流向和管路设计方向一致，就可以直接安装使用，日常运行过程中不需要频繁的维护操作，只需要在定期管路检修时检查阀瓣的密封面磨损情况、销轴的转动灵活性即可，整体的运维成本相对较低。
