工业传动用斜齿轮减速电机结构设计

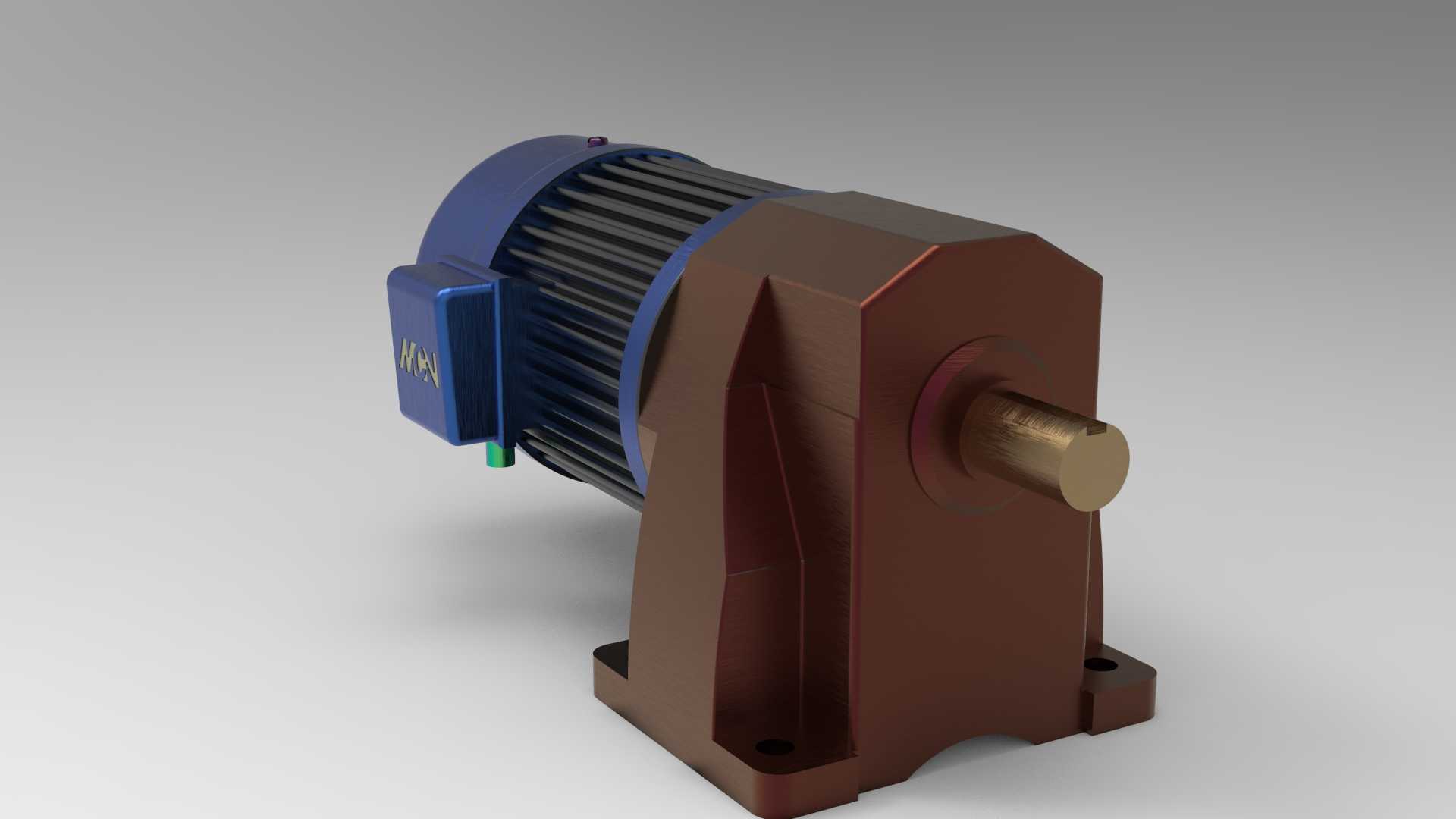

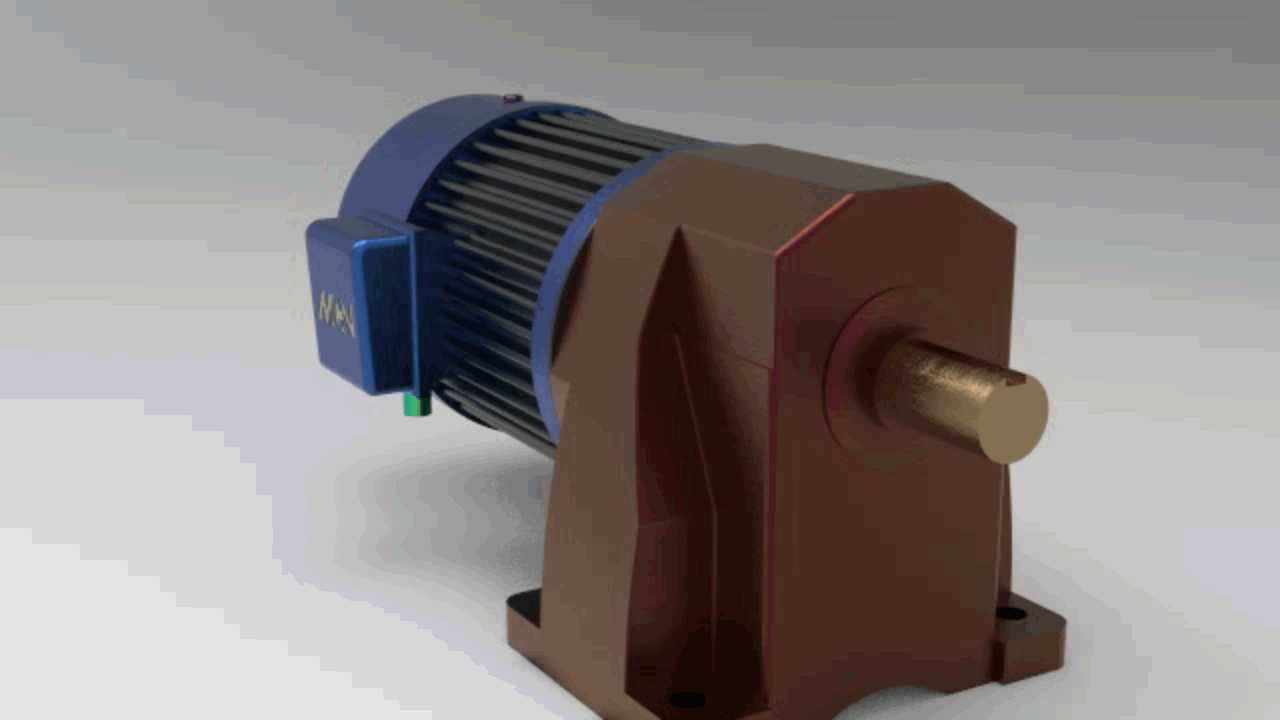

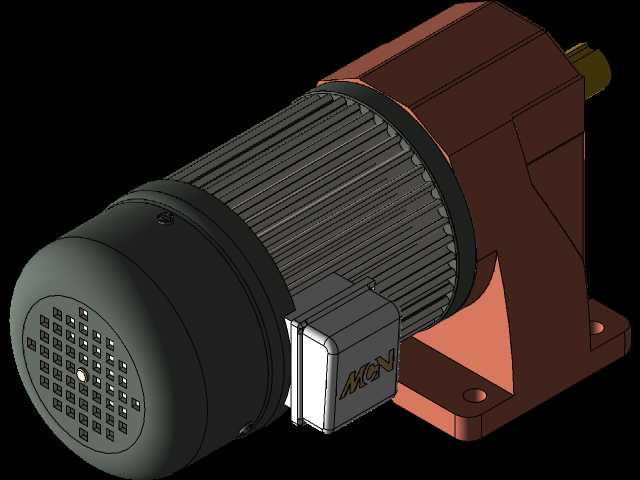

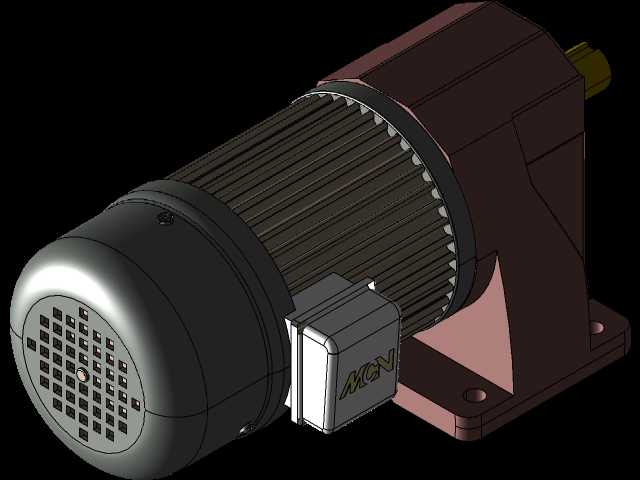

做传动结构选型快十年，这类集成齿轮减速段的电机是自动化产线、输送设备里最常用的动力单元，很多刚入行的工程师容易把它和普通电机搞混，实际上它把电机本体和齿轮减速箱做了一体化集成，不用额外单独匹配减速箱、做联轴器对接，能省不少安装空间和装配调试的工作量。从实际应用场景看，这类减速电机覆盖的工况很广，轻工包装线的辊筒驱动、仓储物流的皮带输送机、小型自动化设备的回转机构、食品加工机械的传动辊组，甚至小型农机的进给机构都能见到它的身影，核心作用就是把普通电机输出的高转速通过齿轮组降下来，同时放大输出扭矩，匹配低转速大负载的传动需求，避免用普通电机搭配大减速比传动带来的结构冗余问题。从设计思路上看，这个模型的结构做了很务实的工程化考量，电机本体采用散热筋结构的外壳，连续运行时能通过增大散热面积把绕组产生的热量及时散出去，避免长时间负载运行出现过热退磁或者绝缘老化的问题；侧边的接线盒做了凸起的独立腔体设计，接线时不用拆开电机端盖，能减少接线过程中粉尘、水汽进入电机内部的概率，适配车间多尘的常规工况。减速箱部分采用铸铁质感的一体式壳体，安装脚和箱体做了一体化结构，不用额外拼接安装底座，能保证安装时的同轴度，减少齿轮啮合过程中因为安装偏差带来的偏载、异响问题；输出轴采用单伸端的圆柱轴设计，轴端做了标准的键槽结构，不管是装联轴器、链轮还是同步带轮都能实现可靠的周向固定，避免传动过程中出现打滑。安装边界上，这类卧式安装的减速电机，底部两个安装脚的孔位是按通用安装尺寸做的设计，选型替换时不用重新在设备机架上打孔攻丝；输出轴的中心高、轴径都匹配常规的传动接口尺寸，减速箱和电机的对接法兰做了止口定位，装配时能自动保证电机轴和减速箱输入齿轮的同轴度，不用反复打表调整。实际选型时要注意，这类集成式齿轮马达的输出扭矩是和减速比直接挂钩的，不同减速比对应不同的输出转速和额定扭矩，建模时把齿轮啮合的间隙、轴承的安装位、密封件的沟槽都做了还原，不是只做了外观的空壳模型，不管是做设备整体布局的干涉检查，还是做传动系统的运动仿真，都能直接调用，不用再额外花时间拆解结构补画内部细节。平时做设备方案时，这类一体化传动部件能大幅缩短设计周期，不用单独设计电机和减速箱的连接结构，也不用核算对接的强度，只要确认好输出转速、扭矩和安装尺寸就能直接选型布置，对于做非标设备设计的工程师来说，这类精准的三维模型能有效避免后期装配时出现干涉、安装位不匹配的问题。
