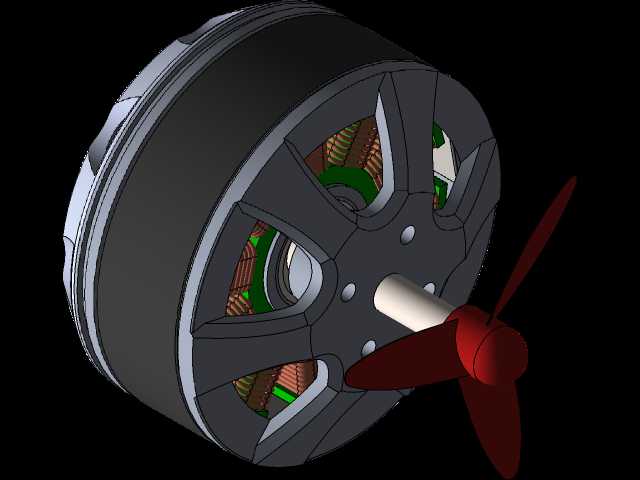

带螺旋桨的外转子无刷直流电机结构

这款外转子结构的无刷直流电机，核心应用场景覆盖多旋翼无人机、小型航模以及轻量化电动动力输出场景，作为这类设备的核心动力输出单元，其结构设计直接决定了动力系统的推重比、运行稳定性与续航表现。从实际用途来看，该电机可直接适配两叶螺旋桨完成动力输出，无需额外加装减速传动结构，转子外壳直接与螺旋桨安装座连接，大幅降低了动力传输路径上的机械损耗，相比同功率等级的有刷电机，运行过程中不存在碳刷磨损带来的维护需求，连续运行寿命更长，也避免了碳刷粉尘对机载精密电子元件的干扰。

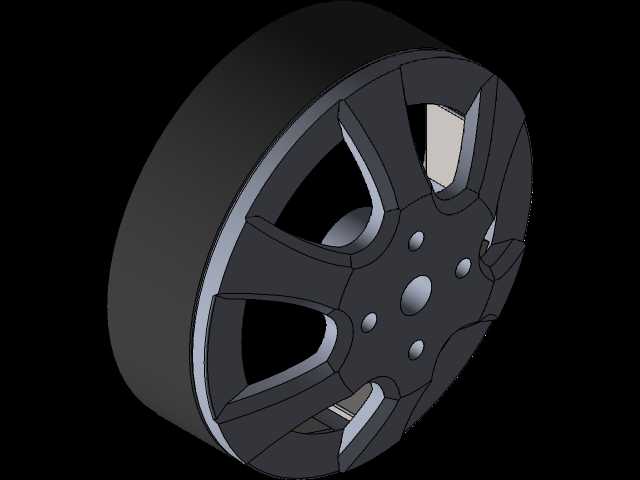

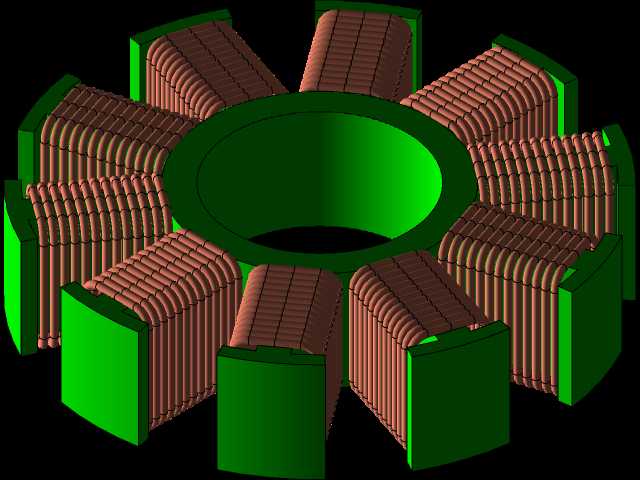

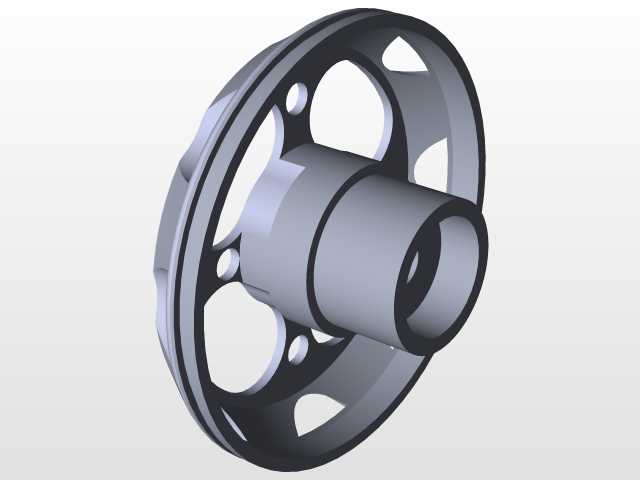

从功能特性上看，该电机采用外转子布局，定子绕组固定在中心基座位置，永磁体贴附在转子外壳内壁，绕组的排布做了槽满率优化，在有限的径向空间内尽可能提升铜线填充占比，降低绕组铜损；转子外壳做了辐条状镂空设计，既可以在旋转过程中带动气流穿过定子绕组区域带走工作热量，也能在保证结构强度的前提下降低转子自身重量，减少转动惯量带来的动力响应迟滞。中心输出轴采用台阶式定位结构，螺旋桨安装面做了定位止口设计，可保证螺旋桨与电机轴的同轴度，避免高速旋转时出现动平衡偏差带来的整机振动问题。

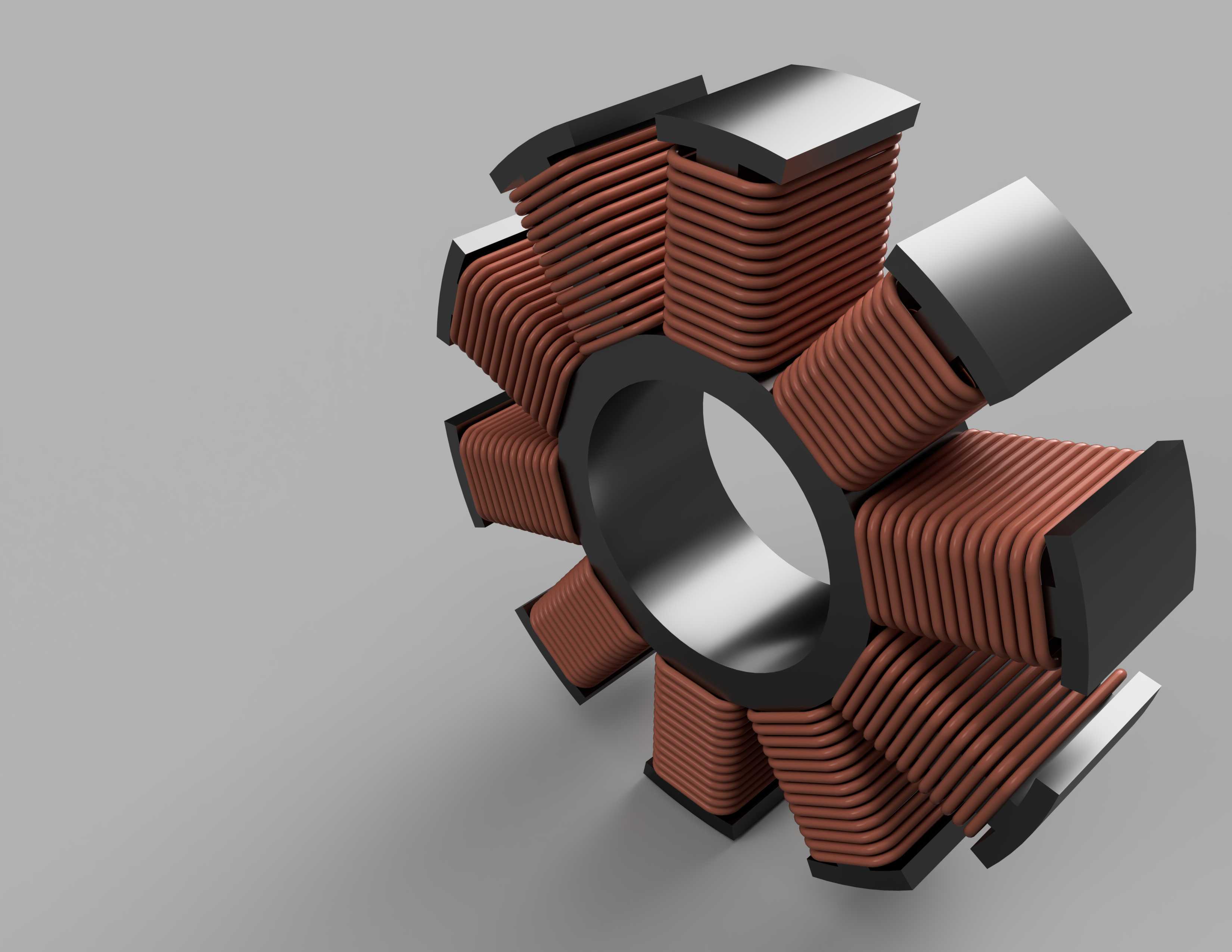

设计思路上，这款电机优先平衡了重量、输出扭矩与散热需求三个核心指标：外壳选用轻量化铝合金材质做一体化成型，辐条的厚度经过受力校核，可承受螺旋桨高速旋转时的离心力与气动载荷，同时不会因为冗余结构增加不必要的重量；定子铁芯采用高导磁硅钢片叠压而成，叠片间做绝缘处理，降低高频工作下的涡流损耗；绕组端部做了规整绑扎处理，避免转子旋转过程中剐蹭绕组绝缘层。

从安装边界来看，电机基座预留了标准的圆周安装孔位，可适配多数无人机机臂的安装座尺寸，径向尺寸控制紧凑，不会在多旋翼布局下出现相邻电机的螺旋桨干涉问题；轴向尺寸做了压缩设计，可降低动力系统在整机上的突出高度，减少飞行过程中的风阻。输出轴的长度刚好匹配常规两叶螺旋桨的安装厚度，搭配锁紧螺母即可完成螺旋桨的固定，不需要额外加装轴套类调整配件。实际选型过程中，可根据搭配的螺旋桨尺寸、起飞重量需求匹配对应KV值的绕组方案，该结构预留了足够的绕组调整空间，可覆盖不同拉力等级的动力需求。
