L型齿轮传动直流减速电机结构

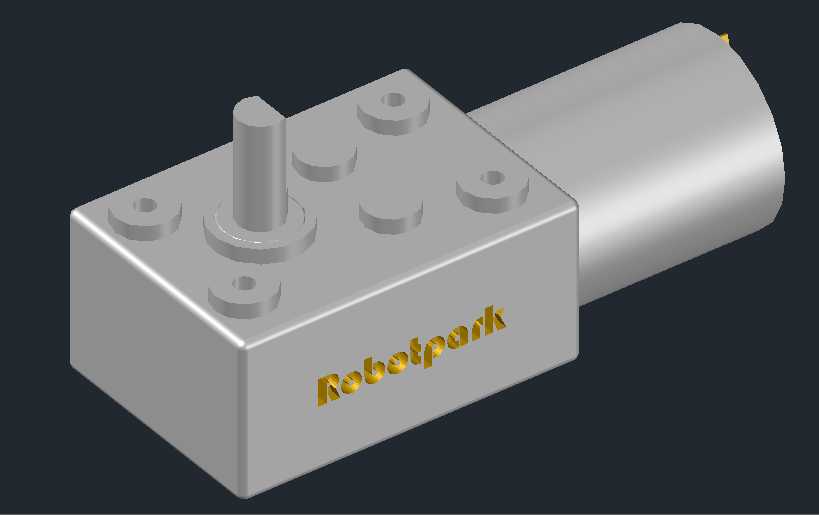

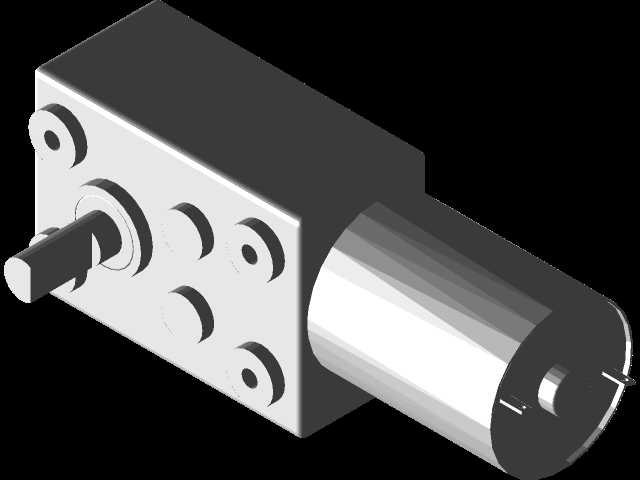

做小型自动化设备选型时，这类直角布局的齿轮减速直流电机是很常用的动力元件，常见于桌面级机器人关节、小型输送线驱动、智能小车动力单元、自动门锁执行机构这类对安装空间有转角要求的场景，能在不额外增加传动换向结构的前提下，把电机轴向的动力转90度输出，大幅压缩整体安装占用的空间。从结构设计来看，这款电机采用分体式布局，圆柱状的直流电机本体与方形齿轮减速箱呈直角拼接，减速箱端面预留了多组沉头安装孔，输出轴从减速箱端面中心伸出，轴径与安装孔位的相对位置做了标准化适配，能直接匹配常见的小型负载安装法兰，不需要额外做转接板设计。齿轮箱内部采用多级直齿轮啮合传动，通过齿轮组的减速比放大直流电机的输出扭矩，抵消小型直流电机高转速低扭矩的特性短板，输出轴的额定转速能适配多数低速大扭矩的执行场景，齿轮箱外壳采用一体式金属壳体，既可以保证齿轮啮合的装配精度，也能在运行时承担散热功能，避免长时间负载运行时齿轮组过热导致的润滑失效或者齿面磨损。做三维建模时，这类部件的建模重点要抓准安装边界尺寸：首先要确认减速箱安装端面的各孔位坐标、输出轴的伸出长度与轴径公差、电机本体的外径与总长度，避免在装配时和周边的结构件发生干涉；其次要注意电机尾部的出线位置预留足够的走线空间，不能让结构件压住供电引线。实际选型应用时，这类直角减速电机的输出轴负载要控制在额定扭矩范围内，径向负载不能超出轴承受力上限，安装时要保证减速箱端面与安装基面完全贴合，锁紧螺丝时要对角均匀施力，避免壳体受力不均导致内部齿轮啮合错位，运行时出现异响或者齿面异常磨损。和同轴布局的减速电机相比，这种L型结构的最大优势是安装灵活性更高，在设备内部空间局促、动力输出方向需要和电机本体轴向垂直的场景下，不需要额外加装锥齿轮换向结构，就能直接完成动力传递，减少了额外的传动环节，也降低了整体结构的装配复杂度与后期维护成本。建模过程中对齿轮箱表面的标识、壳体的倒角细节、安装孔的沉头深度都做了还原，能直接用于整机装配的干涉检查、安装位模拟，也能用于设备的外观展示渲染，不需要再对模型做额外的细节修补。
