深压成型用轧辊结构三维设计

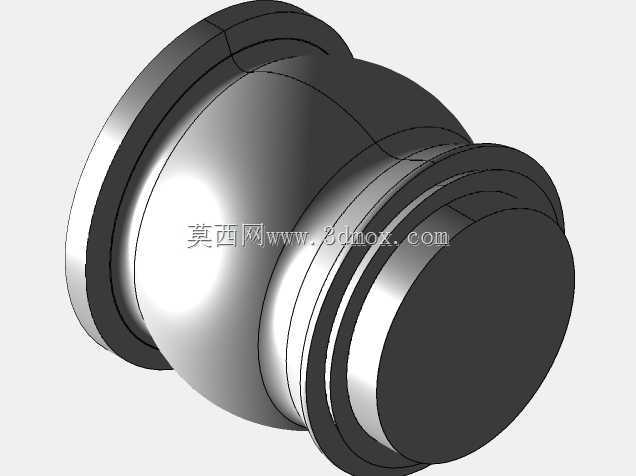

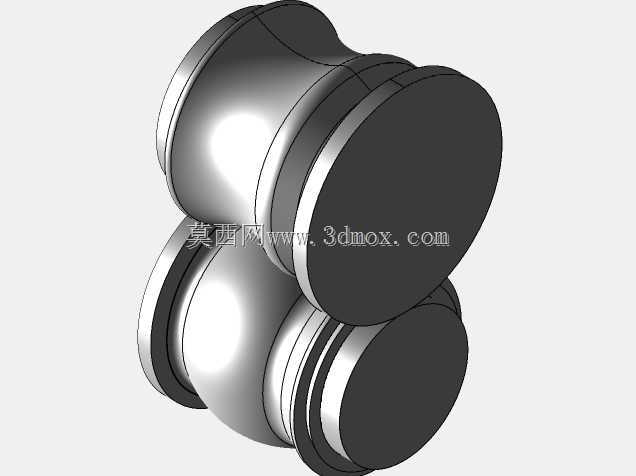

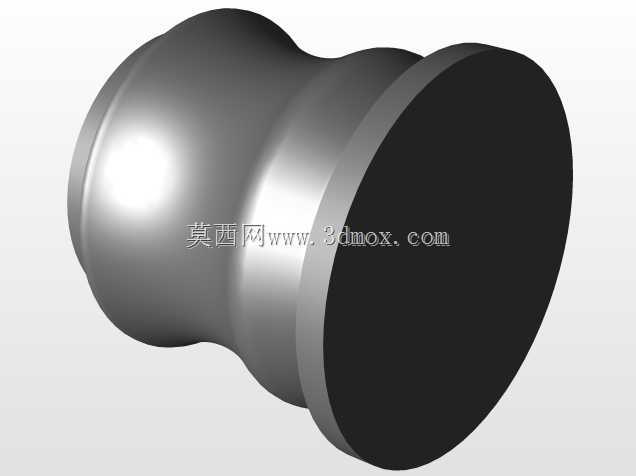

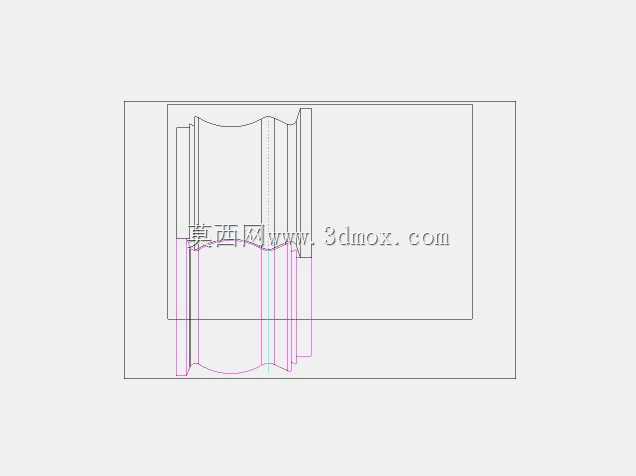

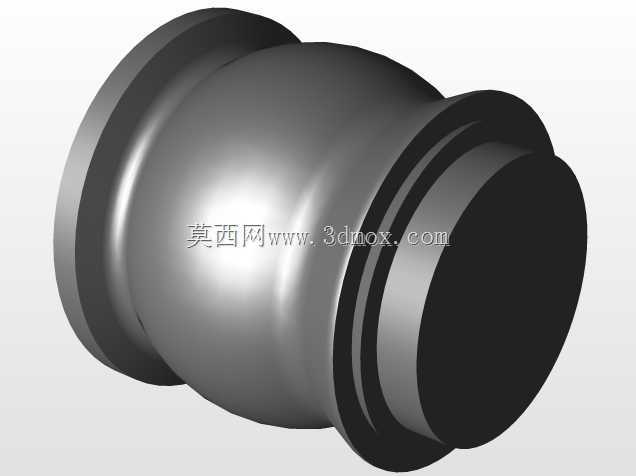

在金属带材深压成型的生产场景中，这类轧辊是辊压成型机组的核心执行部件，直接决定了成型后工件的截面轮廓精度与表面成型质量，常见于型材轧制、管材扩缩径、带材压凸成型等连续生产工位。从结构设计逻辑来看，该轧辊采用了变径弧面过渡的工作型面，中间鼓形弧段是主要的成型工作面，对应深压过程中材料的流动变形区域，弧面的曲率参数经过反复校核，能够匹配金属材料在压型过程中的延展率，避免成型过程中出现材料拉裂、起皱或者局部应力集中的问题。两端的台阶轴颈结构是安装定位基准，设计时预留了轴承装配的配合公差带，安装时需要保证两端轴颈的同轴度误差控制在0.02mm以内，否则辊压过程中会出现跳动，导致成型件壁厚不均、表面出现压痕缺陷。靠近传动侧的轴段设计有密封槽与挡圈定位台阶，既可以适配骨架油封防止轧制润滑液渗入轴承座，也能通过轴用挡圈限制轧辊的轴向窜动，保证成型位置的一致性。从安装边界来看，该轧辊的最大外圆直径对应成型工位的最小开口尺寸，安装时需要匹配对应规格的轴承座与机架安装窗口，两端轴颈的伸出长度需要和传动侧的联轴器、操作侧的锁紧机构尺寸匹配，避免出现装配干涉。实际生产中，这类轧辊的工作型面需要做表面硬化处理，硬度达到HRC58-62才能满足连续轧制的耐磨要求，设计时在型面与轴颈的过渡位置做了圆角卸荷结构，能够有效降低轧制过程中交变应力带来的断裂风险。不同于普通平辊或者定径辊，该轧辊的弧面成型段没有设计明显的分型棱边，能够让金属材料在压型过程中实现平滑的流动变形，特别适合薄壁带材的深压成型工序，避免棱边位置出现材料减薄超差的问题。建模过程中对各个配合面的公差、圆角、退刀槽都做了完整还原，能够直接用于后续的工程图生成、装配干涉校验以及有限元应力分析，帮助设计人员快速校核轧辊在额定轧制力下的变形量，提前优化结构薄弱位置，减少现场试模的调整次数。
