多边形硬派越野拉力赛车结构设计

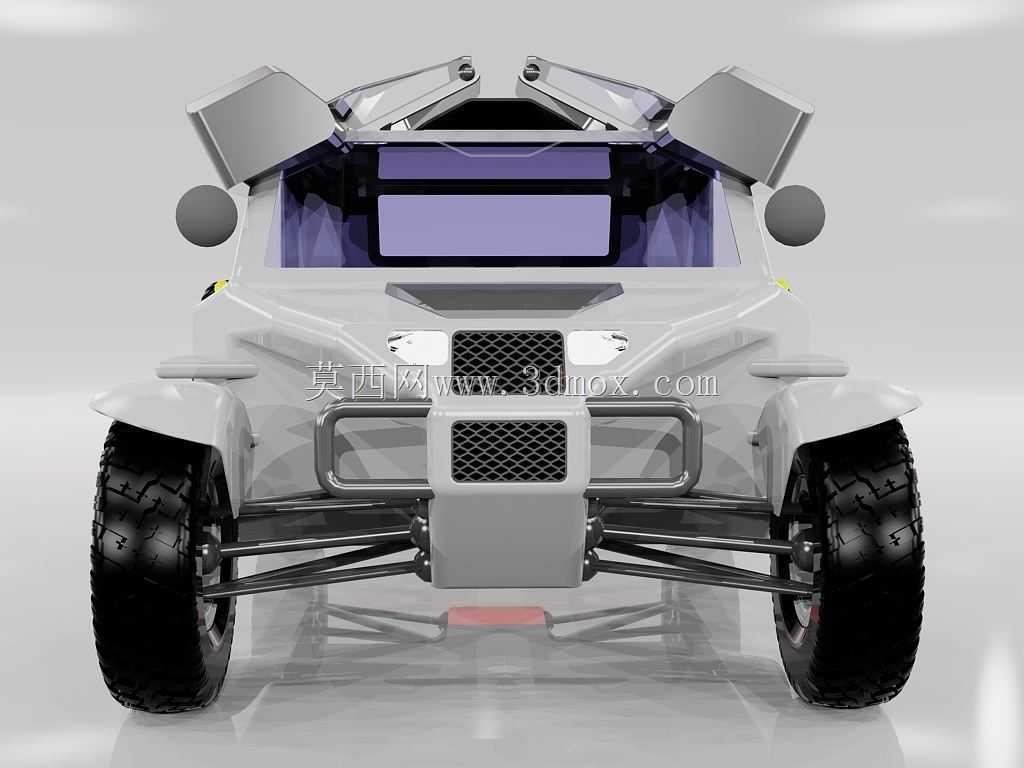

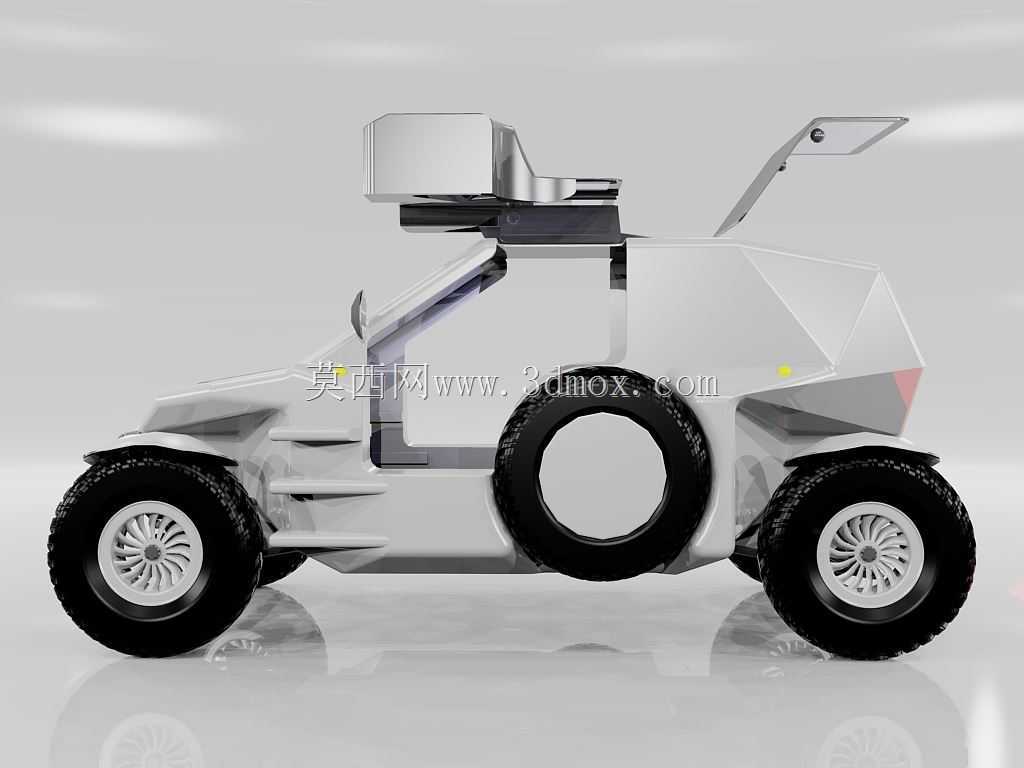

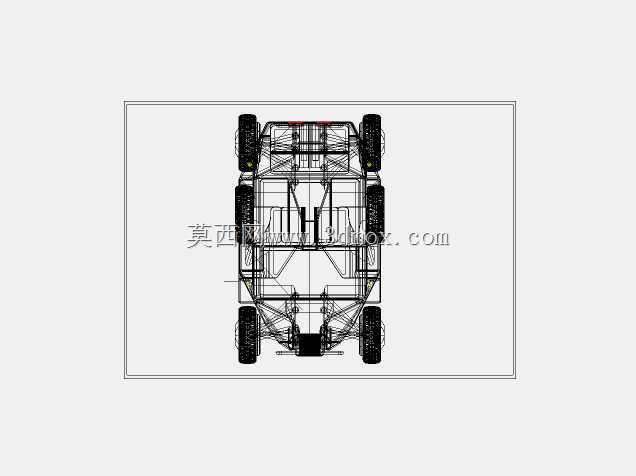

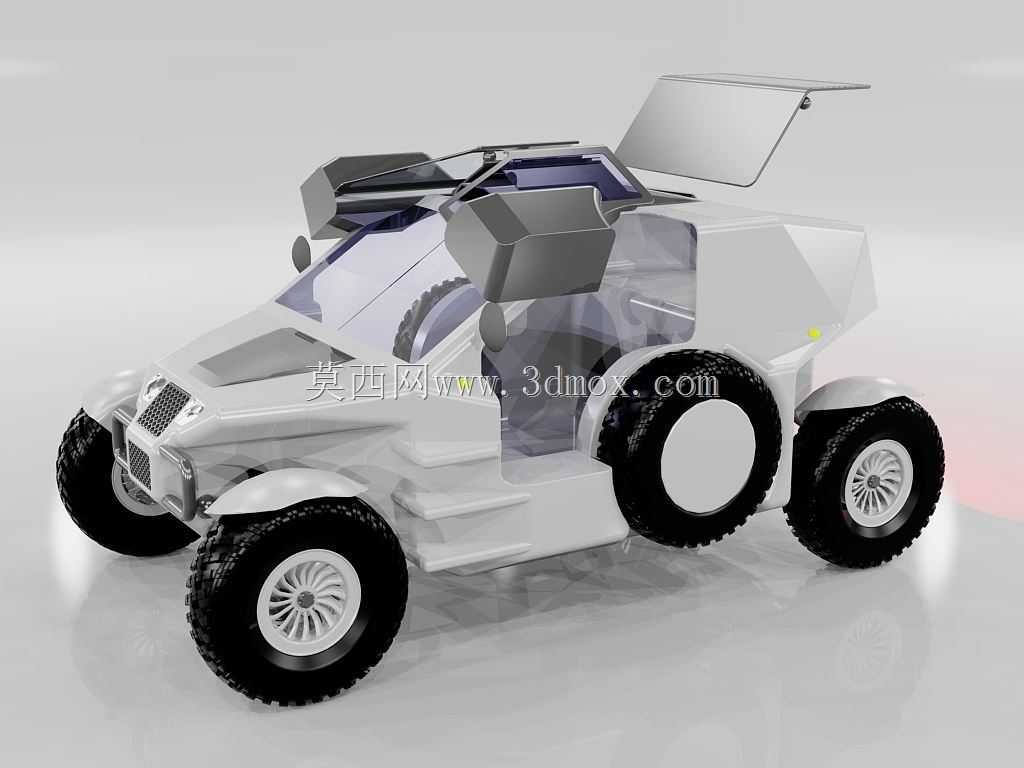

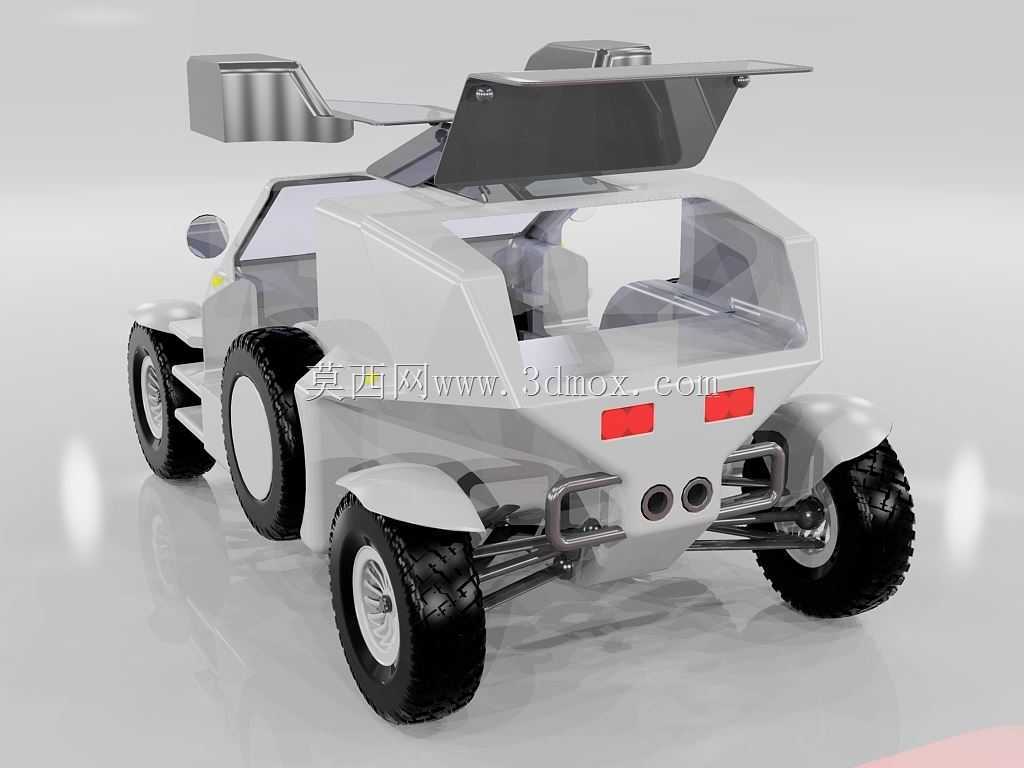

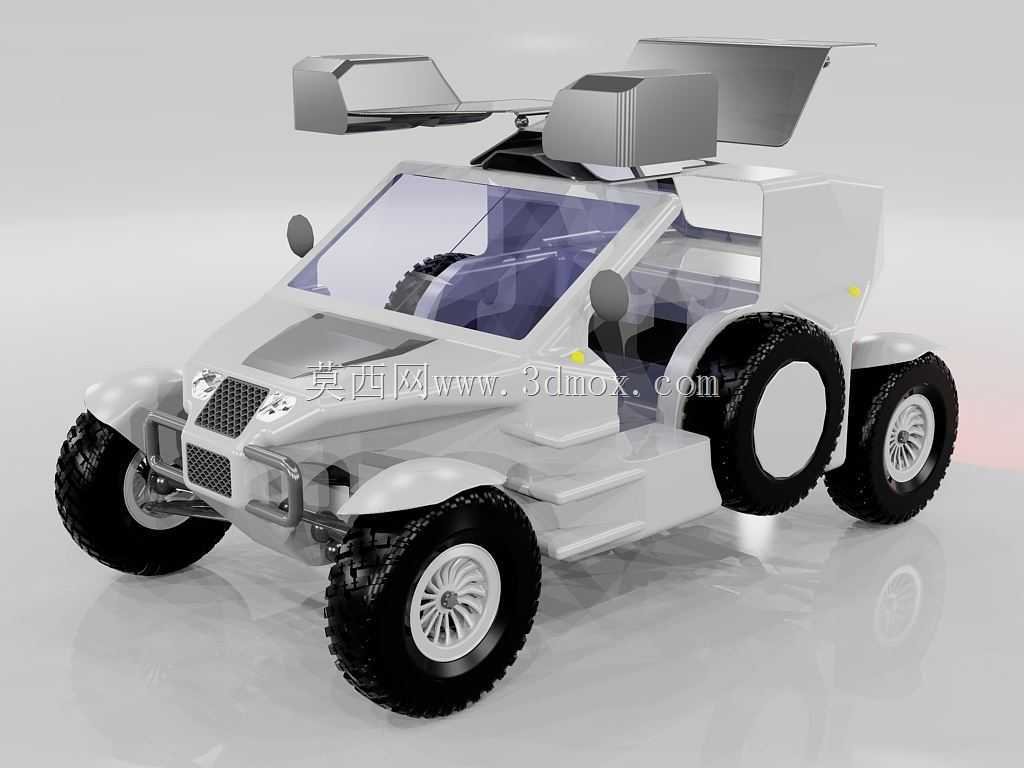

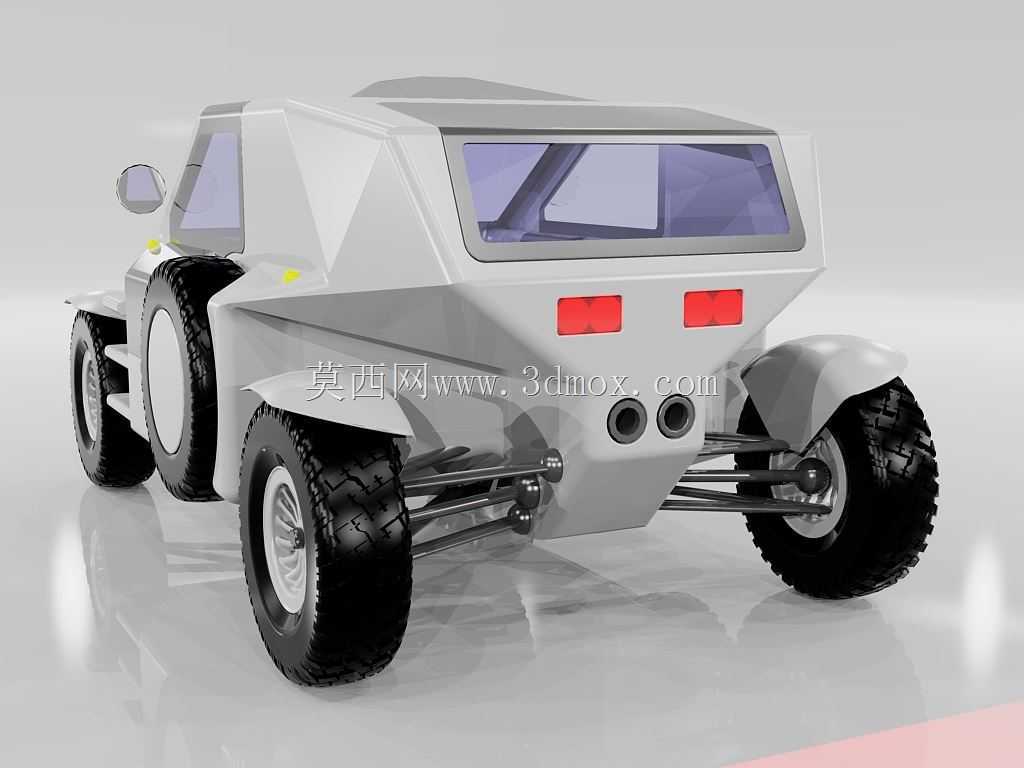

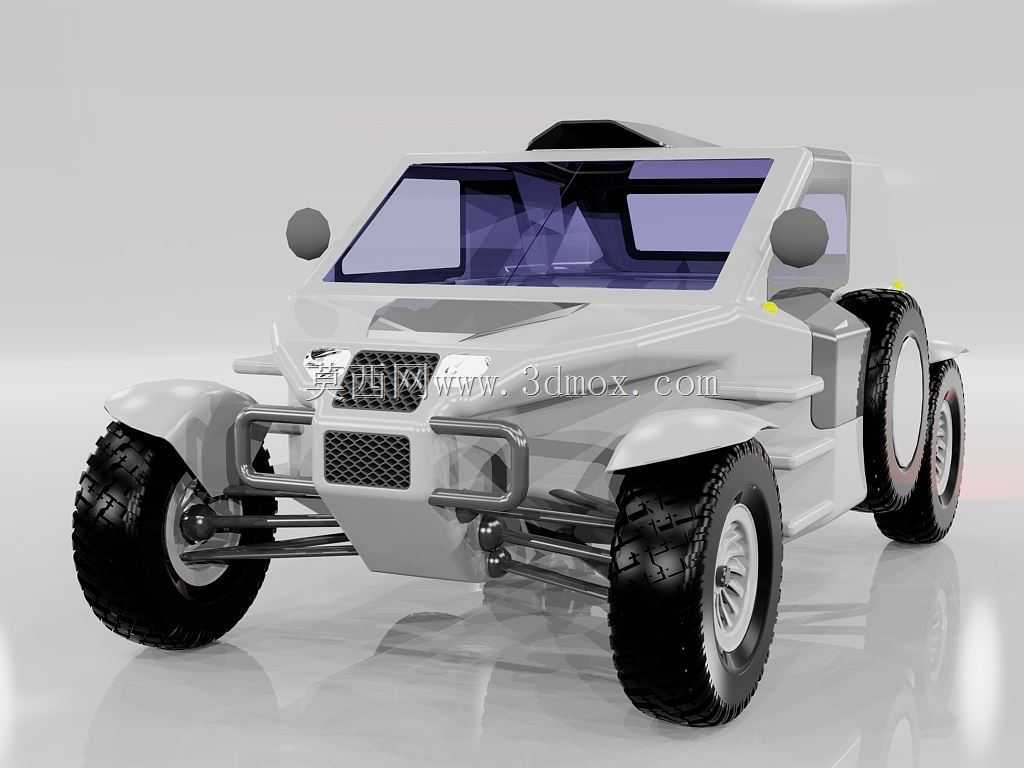

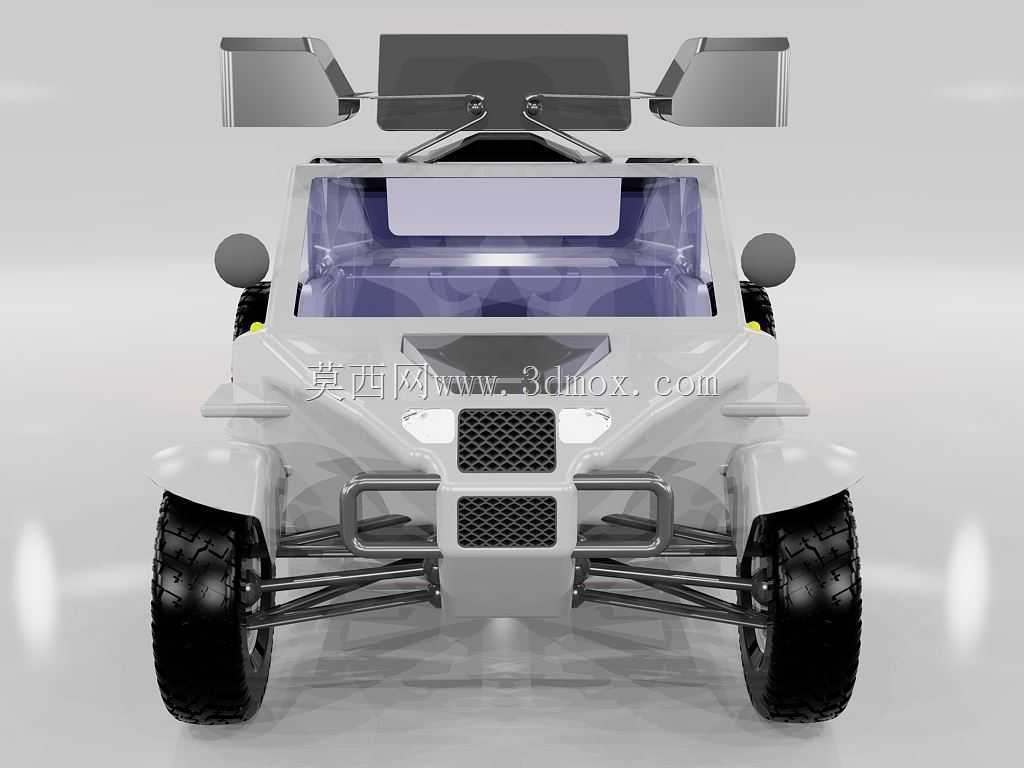

这款越野拉力赛车的三维结构设计，核心围绕非铺装路面高速竞技场景展开，适配戈壁、砂石、泥泞等复杂拉力赛段的行驶需求，区别于普通民用越野车型，整车在结构强度、通过性、抗冲击性能上做了针对性强化。从设计思路来看，整车采用多边形切面式车身覆盖件设计，并非单纯追求视觉辨识度，这种折面结构能够在覆盖件厚度不变的前提下，提升板材的结构刚性，降低高速行驶中碎石冲击、路面颠簸带来的覆盖件形变概率，同时折面结构能更好地引导行驶气流，减少车侧乱流对行驶稳定性的干扰，也能避免泥泞路况下泥污大面积附着在车身侧面。整车的安装边界在建模阶段就做了明确约束，轴距控制在2.4米到2.6米区间，车身宽度不超过1.9米，离地间隙预留320毫米以上，满足拉力赛事对车辆尺寸的参赛规范，同时保证足够的通过角与接近角，应对陡坡、连续炮弹坑等极端路况。行走系统采用大颗粒块状花纹的越野轮胎，搭配多辐条高强度轮毂，轮胎扁平比设定在65以上，能够吸收非铺装路面的高频振动，降低悬架系统的冲击负载；四轮的轮拱位置预留了足够的跳动行程，避免长行程悬架压缩时轮胎与轮拱发生干涉。车身侧面的外挂备胎结构，在建模时同步考虑了支架的承载强度，备胎支架直接与车尾的主车架纵梁连接，而非固定在覆盖件上，防止越野颠簸中支架脱落，同时外挂布局也能快速完成赛事中的轮胎更换操作。座舱区域采用窄幅侧窗设计，在保证驾驶员侧向视野的前提下，缩小玻璃面积，降低赛事中碎石飞溅击穿侧窗的风险，车窗边框采用内嵌式加强结构，与车身防滚架框架做硬连接，提升座舱整体的抗形变能力。车身前后的突出部分做了短前悬、短后悬设计，最大化接近角与离去角，避免上下陡坡时车头、车尾与地面发生磕碰；车身侧面的黄色标识点是建模阶段预留的传感器安装位，可根据赛事需求加装轮速传感器、车身姿态监测模块，不需要额外在车身上打孔改制。整车的底盘结构预留了四驱传动系统的安装空间，前后桥均匹配差速器安装位，能够适配机械差速锁的装配需求，悬架结构采用长行程螺旋弹簧搭配双向阻尼减震器的布局，建模时同步验证了悬架上下跳动过程中与传动半轴、转向拉杆的运动干涉问题，保证全行程范围内部件无卡滞、无碰撞。
