双联便携饮料提手咖啡杯托架结构设计

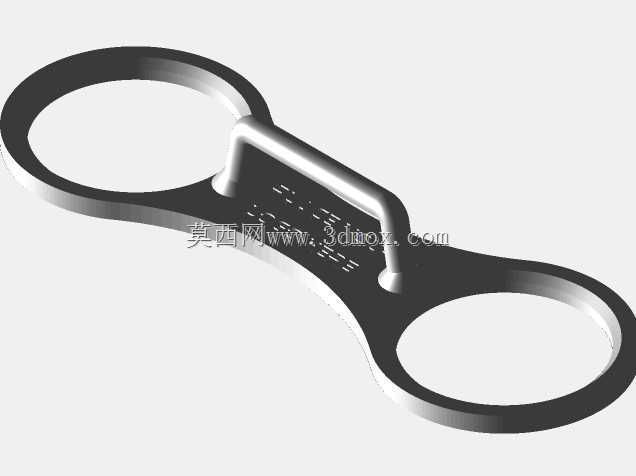

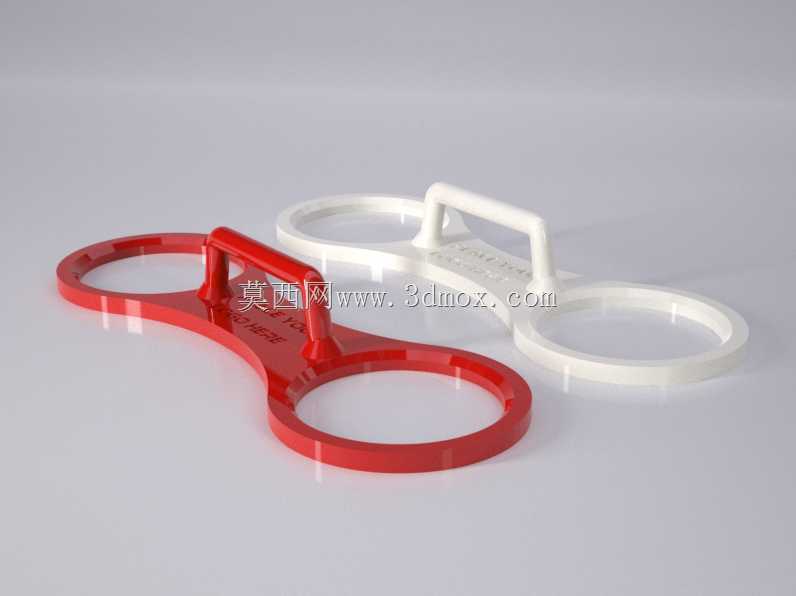

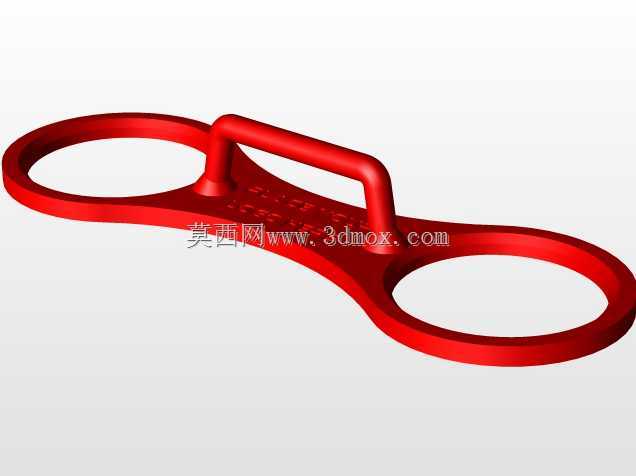

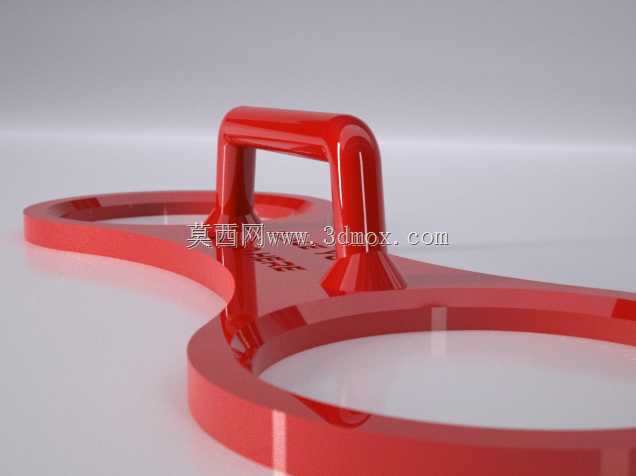

日常饮品外带场景中，单手提携多杯热饮一直是消费端与餐饮端共同的痛点，这款双联杯托架正是针对该场景开发的便携承载结构，可同时固定两杯标准口径的纸杯或塑料杯，解放使用者的单手握持压力，避免饮品倾洒、烫伤等风险，广泛适配连锁咖啡店、茶饮店的外带打包场景，也可作为商超瓶装饮品的促销提携配件使用。从结构设计逻辑来看，整体采用一体化对称布局，两个环形承托圈通过中间的连接筋条连为一体，连接筋条上方设置符合人体工学的拱形提手，提手内侧做圆弧过渡处理，握持时不会出现硌手的问题，即使提携满杯饮品长时间行走，手部受力也能保持均匀。承托圈的内径尺寸匹配市面主流的12oz、16oz热饮杯身下部的锥度区间，圈体内侧预留0.8mm的弹性形变余量，既可以保证杯身卡入后不会松脱滑落，也不会因为过盈量过大导致杯身挤压变形、饮品漏出。设计过程中重点考量了塑料注塑成型的工艺可行性，整体结构无倒扣、无壁厚突变区域，连接筋条与承托圈、提手的衔接处均做R2圆角过渡，既可以降低注塑过程中的应力集中问题，避免成品出现翘曲、缺料等成型缺陷，也能提升整体结构的抗弯折强度，提携总重量不超过1.5kg的情况下，连接部位不会出现断裂形变。安装使用时无需额外辅助配件，直接将杯身从承托圈上方垂直卡入即可，杯身底部可完全穿出承托圈，依靠杯身锥度与承托圈的摩擦力实现固定，提手与连接筋条的夹角设置为120度，提携状态下两杯体会自然保持垂直向下的姿态，不会出现倾斜磕碰的问题。整体结构的外轮廓尺寸控制在180mm*70mm*35mm区间，堆叠存放时占用空间极小，餐饮门店可批量备货存储，不会占用过多的操作台空间。结构表面可预留丝印或模刻区域，方便餐饮品牌印制品牌标识，兼顾实用性与品牌展示属性。针对不同的饮品杯型，还可通过调整承托圈的内径、连接筋条的长度，快速适配不同容量、不同口径的杯型，拓展结构的适用范围。
