飞镖配套省道收纳盒结构设计

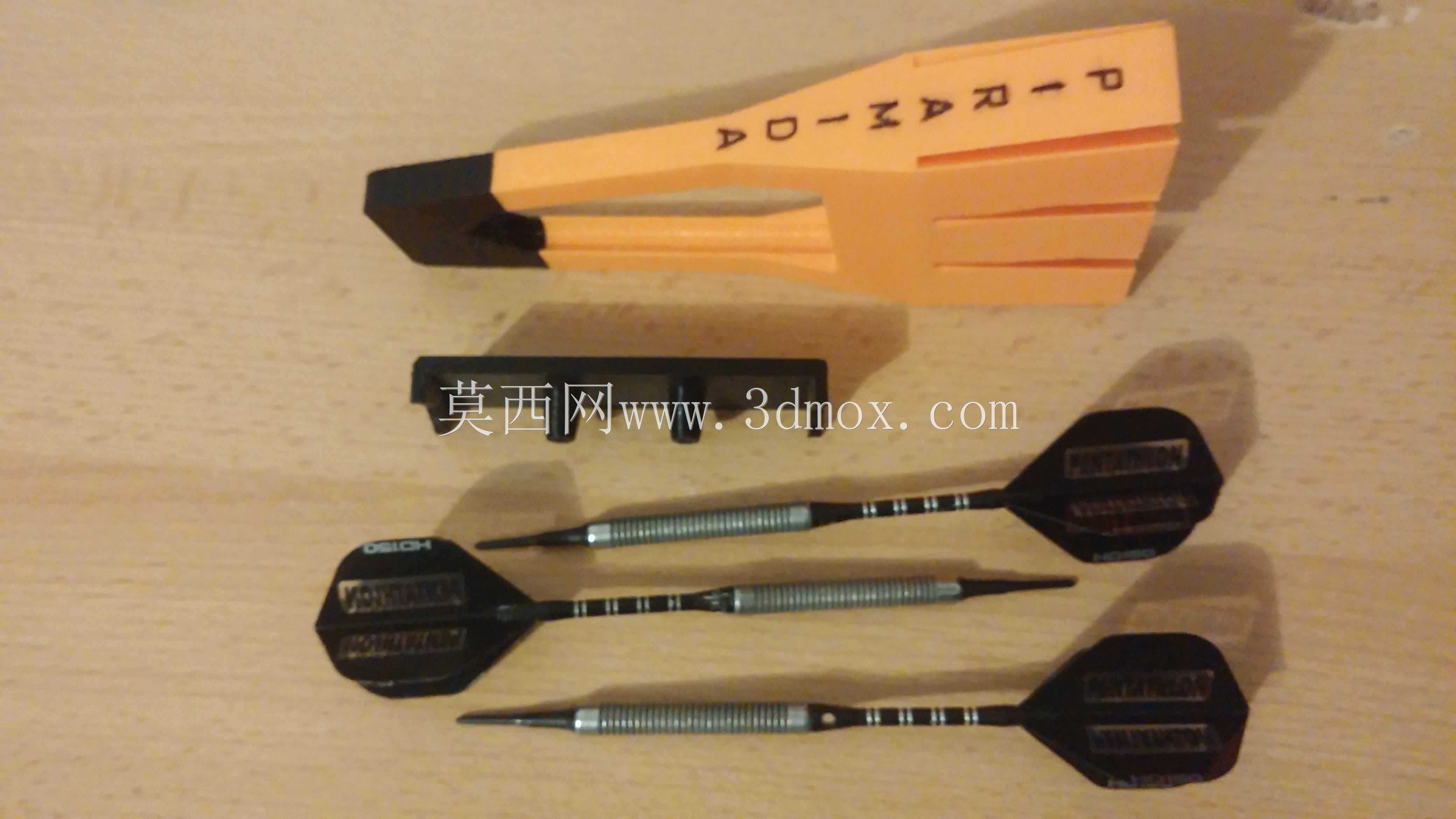

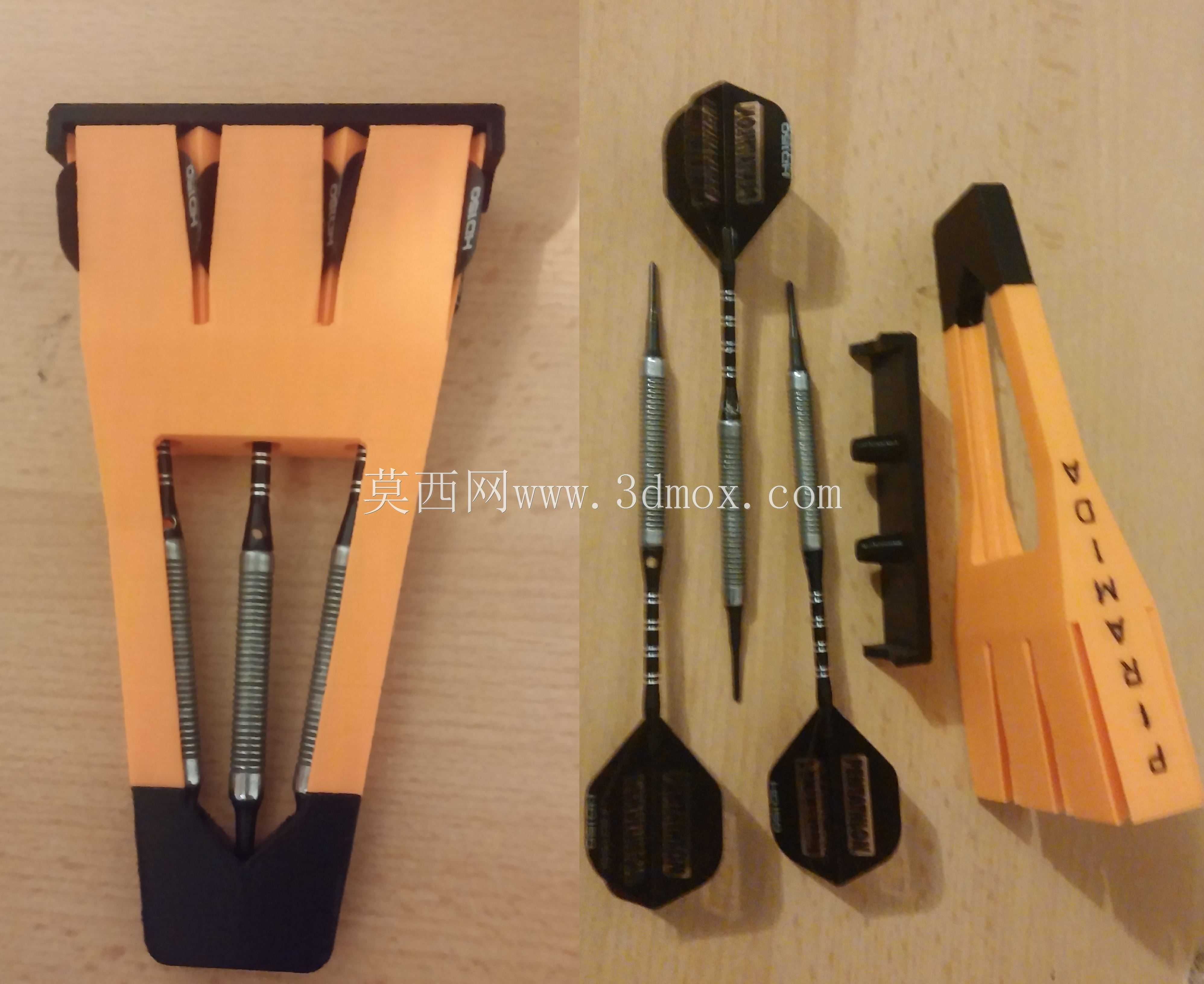

这套结构件面向休闲竞技类飞镖器材的配套收纳场景设计，核心作用是为飞镖提供分区式便携存储载体，解决零散飞镖易磕碰、镖翼变形、携带不便的实际使用痛点。整套结构包含盒体、配套省道盖与独立卡位件，设计时优先考虑飞镖的放置适配性，盒体内部的省道结构做了等距分隔处理，每个槽位的宽度匹配常规硬式飞镖的镖身直径，槽体深度刚好容纳镖杆与镖尖的整体长度，放入后镖翼完全处于槽位上方的空腔区域，不会被槽壁挤压变形，避免长期存放导致镖翼翘曲影响飞行稳定性。配套的省道盖采用卡扣式配合结构，盖体边缘设置了与盒体侧壁匹配的限位凸台，扣合后凸台嵌入盒体侧壁的对应凹槽，无需额外锁固件即可实现可靠闭合，晃动状态下不会自行松脱，盖体内侧对应每个飞镖槽位的位置设置了柔性压筋，扣合后压筋轻压镖身中段，避免携带过程中飞镖在槽内窜动刮花镖身的金属镀层。独立卡位件设置在盒体靠近开口的位置，卡位件上的卡槽与飞镖镖身的滚花位置对应，放入飞镖后卡槽刚好卡住滚花段，即使盒体处于倒置状态，飞镖也不会从槽位内滑出。外形设计上整体采用长条式楔形轮廓，握持端做了圆弧收窄处理，单手握持时贴合手掌弧度，拿取便携性较好，整体外轮廓尺寸适配常规运动包的侧袋宽度，不会占用过多储物空间。安装边界方面，盒体与盖体的配合公差控制在0.15mm范围内，既保证扣合顺畅无卡滞，又不会出现配合间隙过大导致的晃动问题，卡位件与盒体采用过盈嵌装的固定方式，装配后卡位件与盒体内壁无相对位移，反复取放飞镖也不会出现卡位件松动脱落的情况。结构的壁厚做了均匀化处理，主体壁厚保持2mm，转角位置全部做R1.5的圆角过渡，避免注塑生产时出现缩痕、应力集中的问题，同时提升结构的抗摔性能，日常使用中从桌面高度跌落不会出现开裂、卡扣断裂的情况。槽位的排布做了间距优化，相邻两个飞镖槽位的中心距为22mm，取放飞镖时手指有足够的操作空间，不会出现相邻飞镖剐蹭手指的问题，盖体表面的标识区域做了下沉0.3mm的凹槽设计，可用于粘贴标识或做激光雕刻处理，不会因为长期摩擦导致标识磨损脱落。
