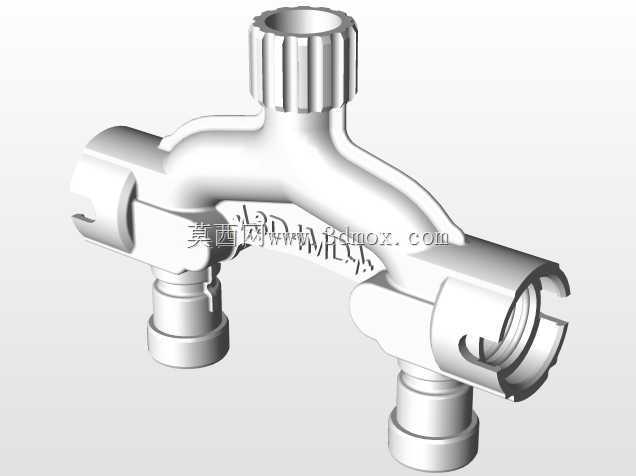

独立氧气分流阀结构优化设计方案

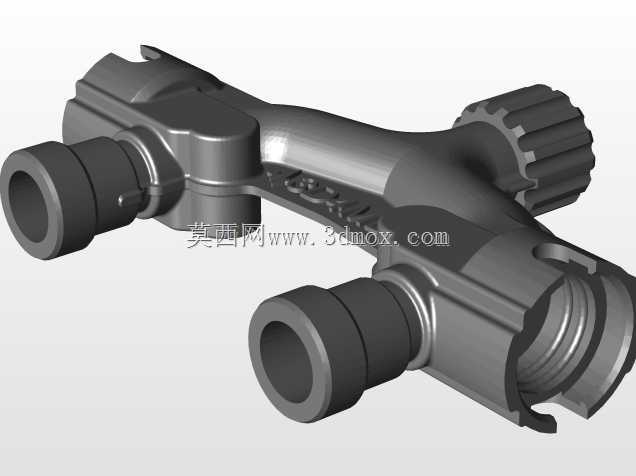

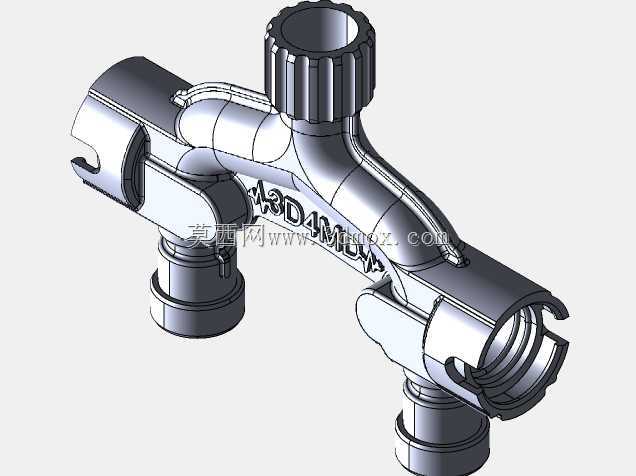

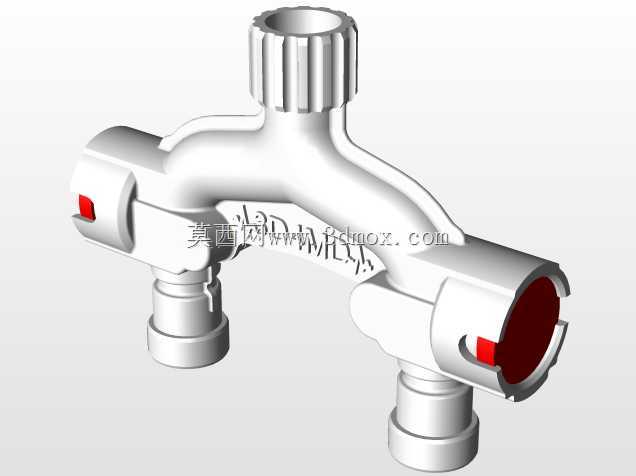

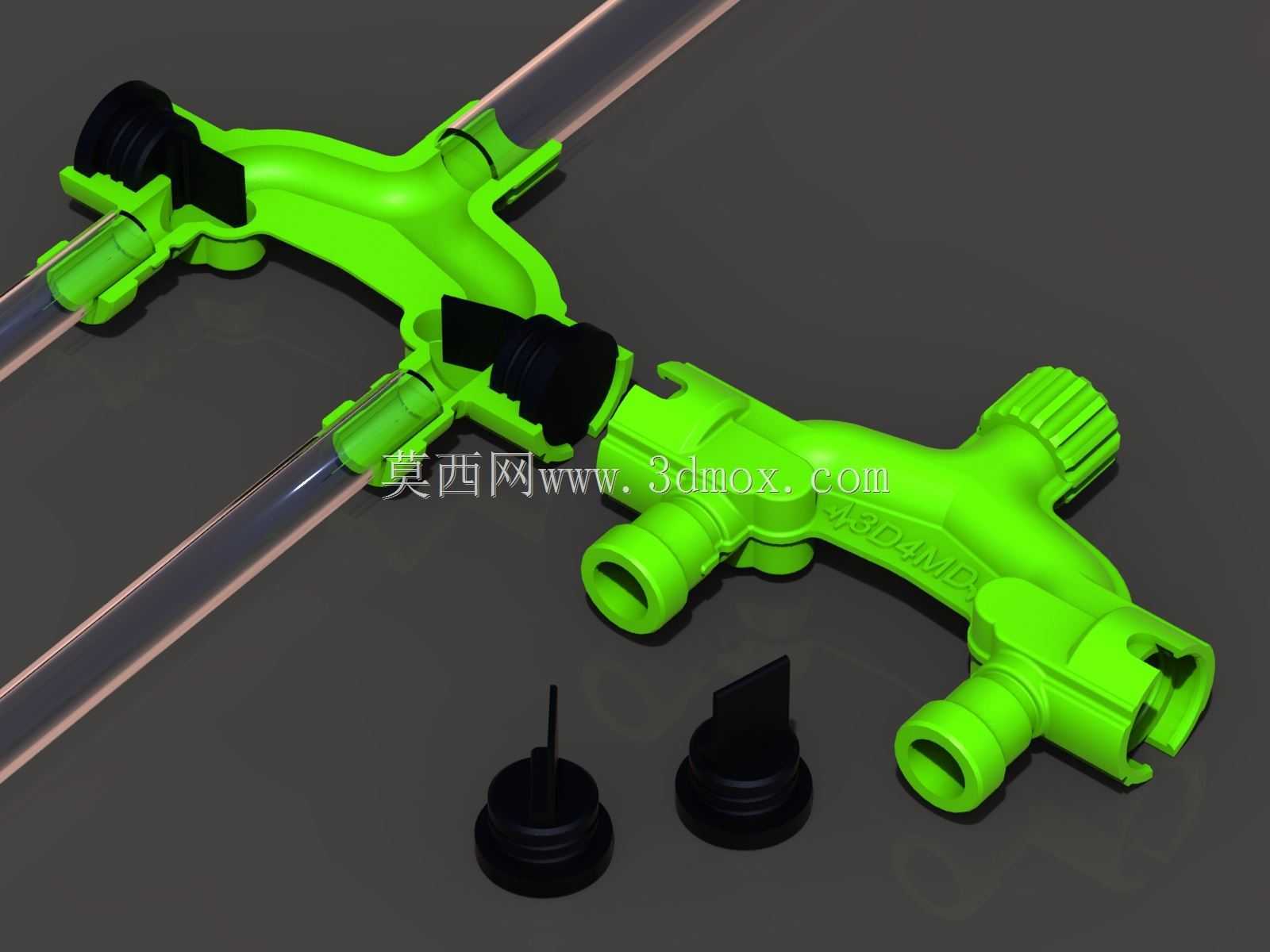

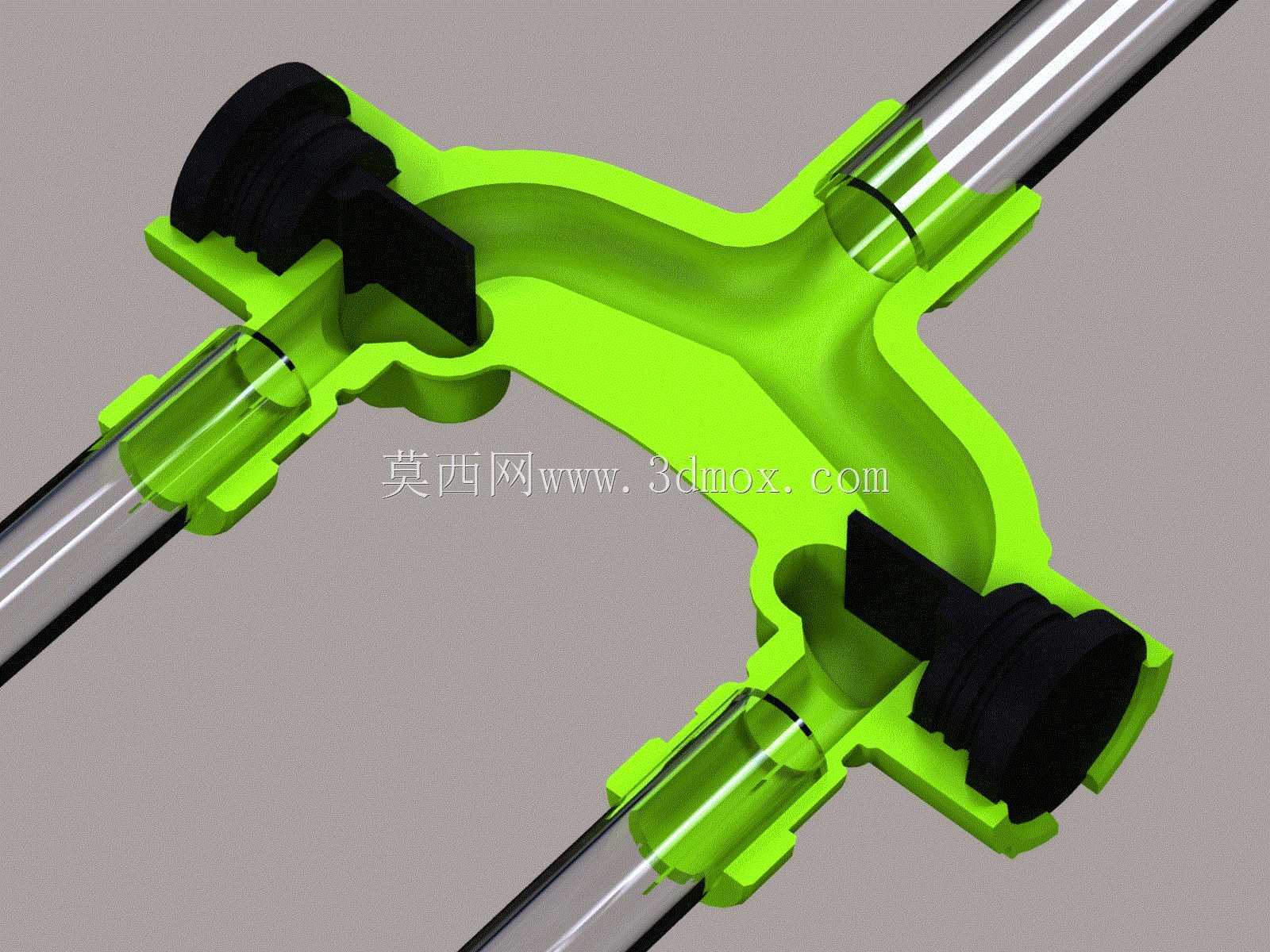

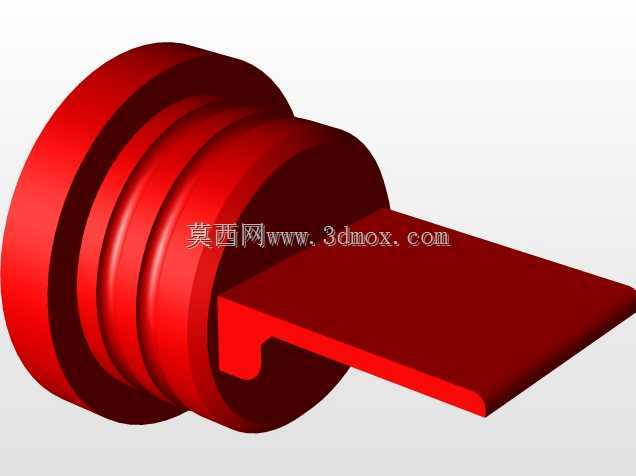

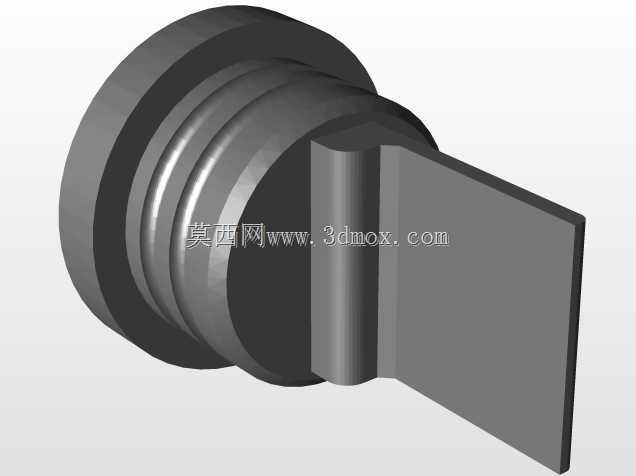

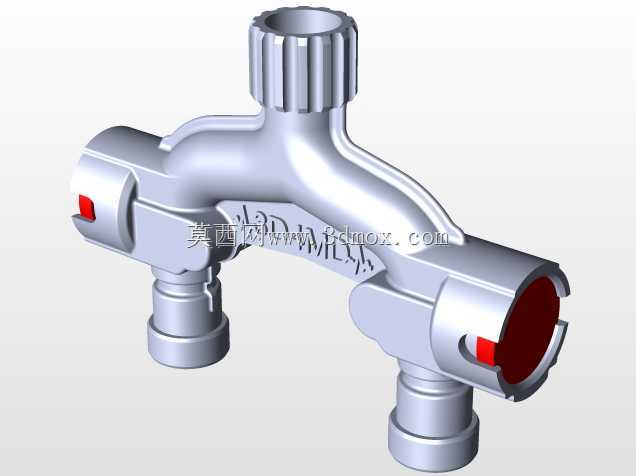

该部件主要应用于多通路氧气输送场景，常见于家用氧疗设备配套分流、小型集中供氧终端支路分配、便携制氧设备外接扩展气路等工况，核心作用是将单路输入的氧气稳定分流至多个输出支路，同时通过内置的密封结构避免各支路间串气、外部气体渗入或氧气泄漏，保障气路输送的压力稳定与流量分配精度。从结构设计逻辑来看，主体采用弧形多通流道布局，相较于传统直角三通、四通结构，流道内壁过渡顺滑无突变拐角，能有效降低氧气在流道内的流动阻力，减少紊流产生，避免输送过程中出现不必要的压力损耗，对于低压供氧场景而言，这种流道设计能让终端出气压力更平稳，不会出现气流忽大忽小的问题。密封结构的设计是该部件的核心优化点，密封槽与橡胶密封件的配合尺寸经过反复校核，在基础配合尺寸上预留了微米级的过盈量，既可以保证橡胶件装入后能紧密贴合槽壁，完全封堵橡胶与塑料基体之间的微小间隙，杜绝氧气从密封配合面渗漏的问题，又不会因为过盈量过大导致装配阻力过高，方便产线快速组装，也能避免橡胶件长期处于过度压缩状态出现过早老化、弹性失效的问题。部件的外接接口采用标准化快插式结构，匹配常规医用氧气管的外径尺寸，接口处设计有环形定位凸台，管路插入后能被凸台卡紧，不需要额外的喉箍紧固就能承受常规供氧压力下的拉脱力，安装时只需要将管路对准接口推到底即可完成连接，现场操作效率很高。外形上主体采用对称式弧形布局，整体没有尖锐外凸结构，安装时不会与周边其他部件产生干涉，整体占用的安装空间紧凑，既可以嵌入设备壳体内部作为内置气路元件使用，也可以作为外置分流配件单独使用。结构上做了零件数量的精简，将原本需要多个零件拼接的流道部分整合为一体成型的主体结构，减少了配合密封面的数量，从根源上降低了泄漏风险点，同时一体结构的强度更高，能承受日常使用中的磕碰、管路拉扯等外力作用，不容易出现结构开裂的问题。每个支路的密封模块独立设置，单个支路的密封件损坏不会影响其他支路的正常密封性能，后期维护时只需要更换对应位置的密封件即可，不需要整体更换部件，能降低后期的维护成本。流道的通径经过匹配计算，在同时开启多个支路时，各支路的流量偏差控制在合理范围内，不会出现某一支路流量过大、其余支路流量不足的问题，能满足多终端同时供氧的使用需求。
