RIS79型集成式液压控制阀组结构设计

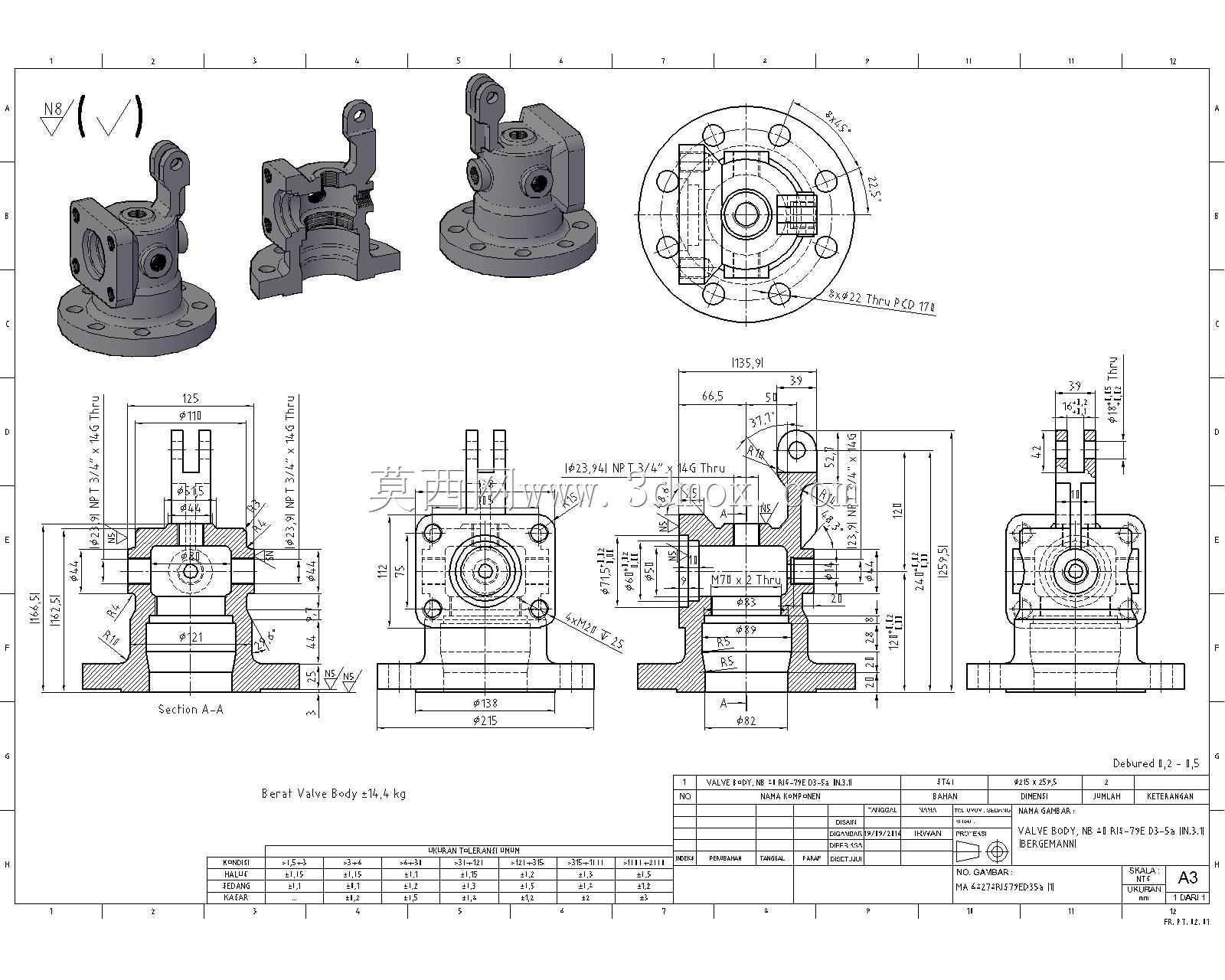

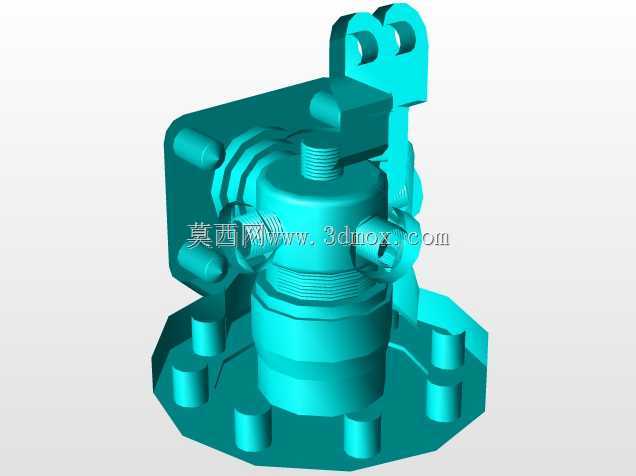

这款阀组结构在中小吨位工程机械的液压主控回路中应用较为广泛，常见于小型挖掘机属具控制、叉车起升回路调节、高空作业平台的支腿锁紧油路中，区别于常规分体式插装阀组，它把进油截流、负载反馈、压力过载保护、单向锁止的功能全部集成在同一个锻造本体上，省去了外接管路的连接节点，能大幅降低狭小安装空间内的管路渗漏风险。从结构设计逻辑来看，本体底部采用带定位销孔的八边形安装法兰，六个均匀分布的螺栓过孔对应主机安装面的螺纹孔位，安装时不需要额外做适配转接板，法兰面的密封槽设计适配O型圈端面密封，相比传统管螺纹连接的密封形式，抗压力脉冲的寿命能提升三倍以上。本体上部的外螺纹接口直接对接执行机构的进油口，侧面两个斜向布置的油口分别接控制油路与回油通路，顶部的两个铰接耳板是用来安装手动应急操作拨杆的，当电控系统出现失电故障时，可以通过拨杆直接推动阀芯换向，实现应急动作解锁，避免设备在高空或者狭窄工位出现卡滞无法移动的风险。设计阶段特意把主阀芯的安装孔设置在本体中心位置，周围的流道采用等斜角过渡的钻削工艺，没有直角急拐弯的流道结构，能减少高压油液通过时的压力损失，同时降低流道冲蚀的概率，延长阀组的无故障工作时长。安装边界上，本体最大外轮廓尺寸适配主机预留的120mm见方安装空间，总高度控制在150mm以内，不会和周边的液压管路、车架结构件产生运动干涉，侧面的油口预留了足够的扳手操作空间，现场装配时不需要使用特殊定制工具，常规开口扳手就能完成所有管路的拧紧操作。功能特性上，内置的单向阀结构可以在管路出现爆管故障时瞬间锁止执行机构的油路，避免负载失速下坠，过载溢流阀的开启压力可以根据主机的负载需求在一定范围内调节，不需要拆解阀组就能完成压力标定，日常维护的便捷性较高。
