适配多规格螺母的可调式分形虎钳结构

　　在小批量多规格螺母加工、3D打印后处理、精密零件修配的作业场景里，夹持工具的适配性一直是一线操作人员关注的核心痛点——常规台虎钳的钳口多为平面结构，针对不同外形、不同螺纹规格的螺母类零件，往往需要额外定制钳口镶块，不仅增加工装准备周期，频繁更换镶块也会带来装夹定位误差累积，影响加工精度。这款分形虎钳的结构设计，正是瞄准这类多规格小零件夹持的实际需求，从功能模块化、参数可调性两个维度做了针对性优化。

　　从实际使用场景来看，这款虎钳可直接安装在常规工作台的T型槽上，底座预留的安装孔位匹配通用台虎钳的安装边界，不需要对现有工作台做额外改造，替换原有常规虎钳即可投入使用。日常作业中，不管是针对方形焊接螺母、10-24规格橡子螺母这类标准紧固件，还是小批量定制的异形螺母类零件，都可以通过调整内部组件实现稳定夹持，不需要额外更换整套钳体，在机修车间、小批量零件加工工位、3D打印创客工坊的零件后处理工位都能适配。

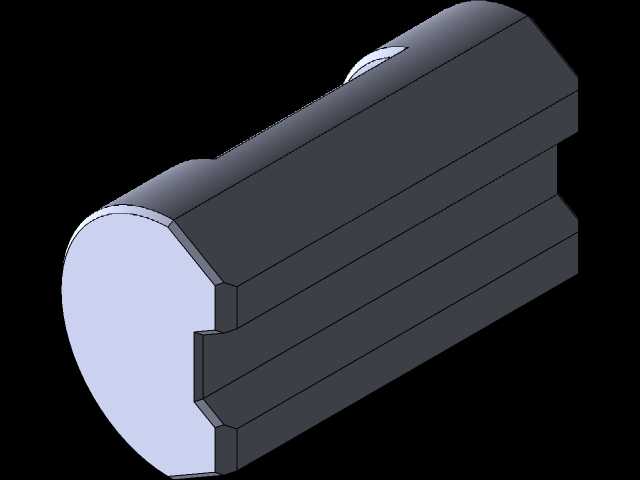

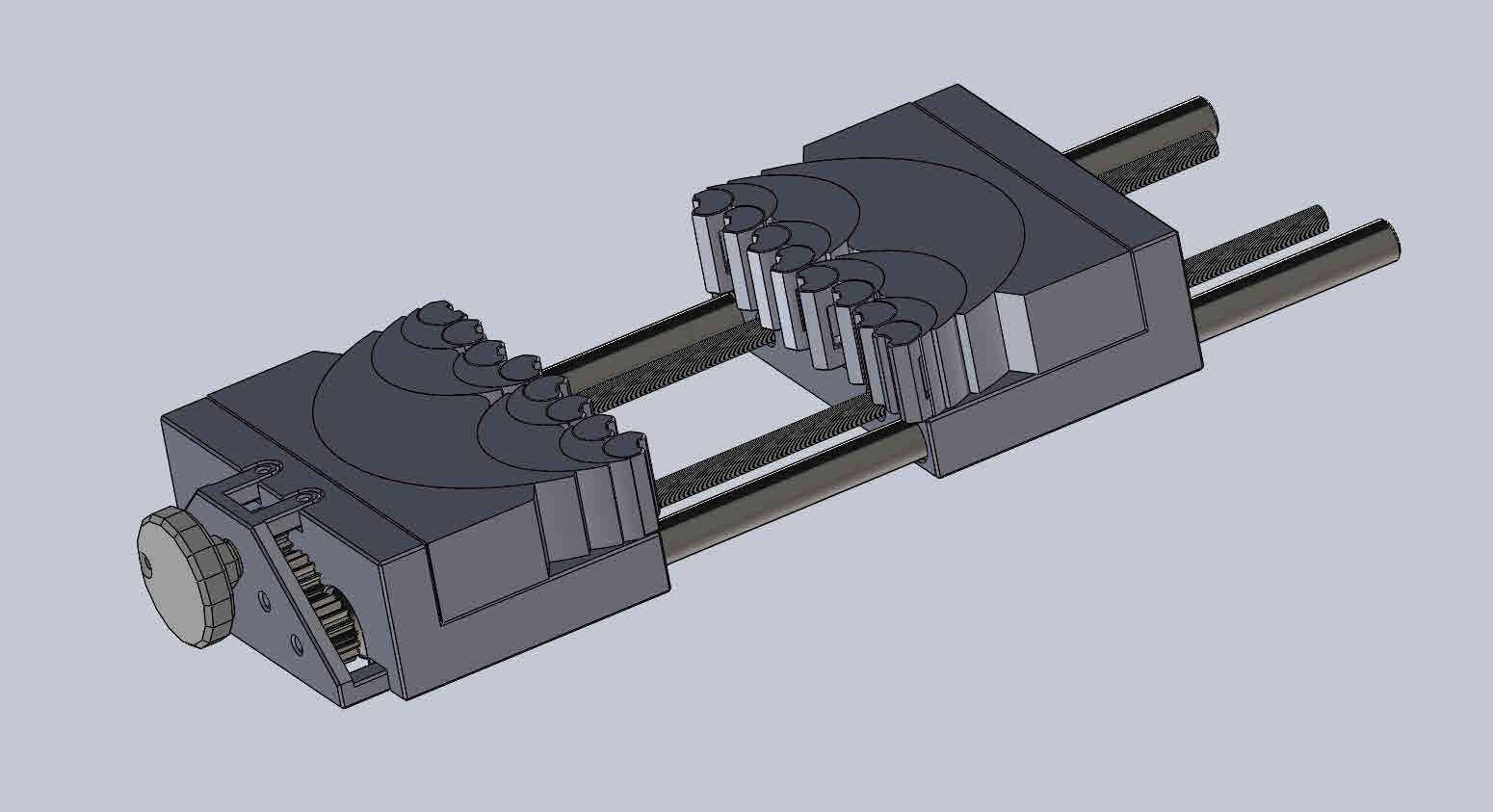

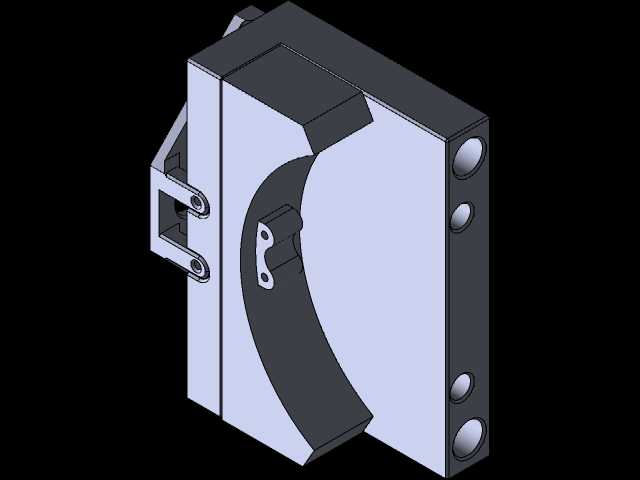

　　结构设计上，这款虎钳采用了组件拆分式的设计思路，虎钳底座作为基础承载件，所有附加硬件都可以根据夹持需求灵活搭配：8mm规格的滑块作为钳口的移动导向载体，和M5、10-24两种规格的螺杆配合，实现钳口的开合行程调节；螺母托架、驱动齿轮作为独立可替换模块，可根据待夹持螺母的外形、尺寸单独修改参数，不需要改动整个钳体的主体结构，当需要适配特殊规格螺母时，仅需重新加工对应规格的托架或齿轮即可，大幅降低了工装改造成本。目前这套结构默认配置适配10-24规格橡子螺母与方形螺母，覆盖了日常维修、小批量加工中最常见的螺母规格范围，常规工况下不需要额外调整即可直接使用。

　　考虑到3D打印快速制作工装的需求，这套结构的所有零件壁厚、配合间隙都做了针对性适配，打印时采用1.75mm规格的灯丝即可完成所有零件的制作，不需要特殊打印耗材或后处理工艺。针对紧密配合零件的装配需求，设计时特意预留了0.1mm的水平膨胀间隙，抵消3D打印过程中材料冷却收缩、打印层厚带来的尺寸误差，保证打印完成的零件可以直接装配，不需要额外做打磨修配就能实现顺畅的开合动作。

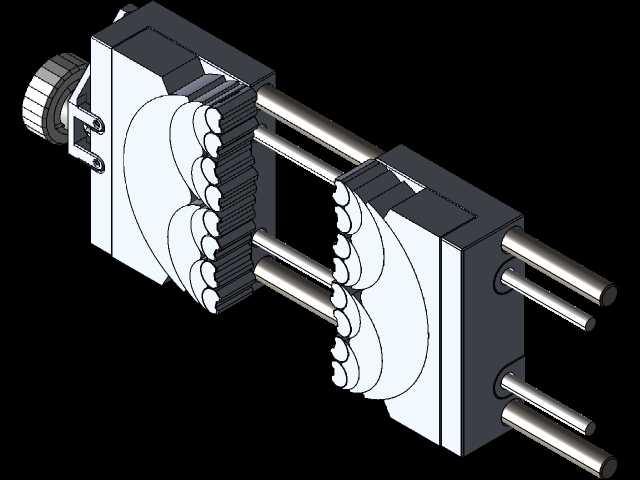

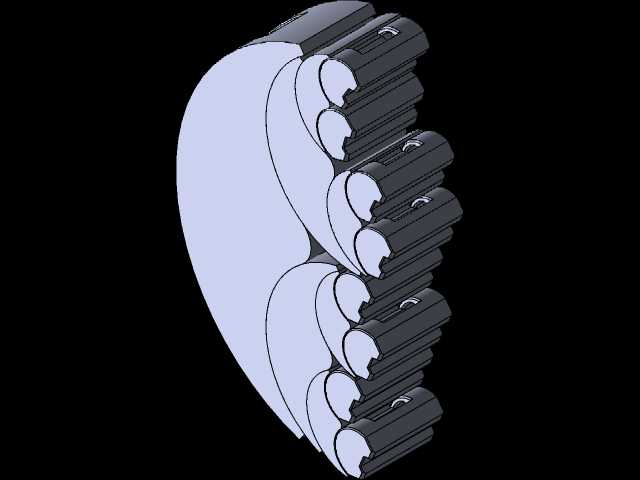

　　从夹持功能的实现逻辑来看，分形结构的钳口接触面可以根据待夹持零件的外形自动形成多点贴合，相比传统平面钳口的线接触或两点接触，夹持力分布更均匀，夹持薄壁螺母类零件时不会因为局部应力过大造成零件变形，尤其是针对带法兰面、外形不规则的螺母零件，多点贴合的夹持方式也能避免零件在加工过程中出现转动、移位的问题。驱动齿轮和螺杆的配合采用了大传动比的设计，操作人员只需要施加较小的力矩在驱动端，就能获得足够的夹持力，长时间夹持作业也能降低操作人员的劳动强度。

　　安装边界方面，这款虎钳的整体外形尺寸控制在常规小型台虎钳的尺寸范围内，钳口最大开合距离覆盖常用螺母的尺寸区间，底座的安装孔间距适配工作台常用的T型槽间距，不管是固定在木质工作台、铸铁工作台还是3D打印机的配套工作台面上，都能通过标准T型螺栓完成固定，不需要额外加工转接板。钳体的整体高度经过优化，夹持零件后零件的加工面高度和常规台虎钳的作业高度一致，操作人员不需要调整作业姿势，适配现有的操作习惯。

　　在零件加工的工序适配性上，这款虎钳不仅可以完成螺母类零件的攻丝、去毛刺、尺寸修整等常规工序，也可以配合小型钻床完成螺母类零件的径向孔加工，夹持稳定性足够承受小直径钻头的切削力，不会出现零件窜动的问题。针对小批量定制螺母的试生产场景，可快速更换托架与齿轮模块的设计，也能大幅缩短工装准备时间，从拿到新规格螺母的参数到调整好虎钳完成装夹，整个过程不需要复杂的机加工序，仅需更换对应模块即可完成适配，非常适合多品种小批量的生产模式。
