多胞结构艺术化力学构型展示作品

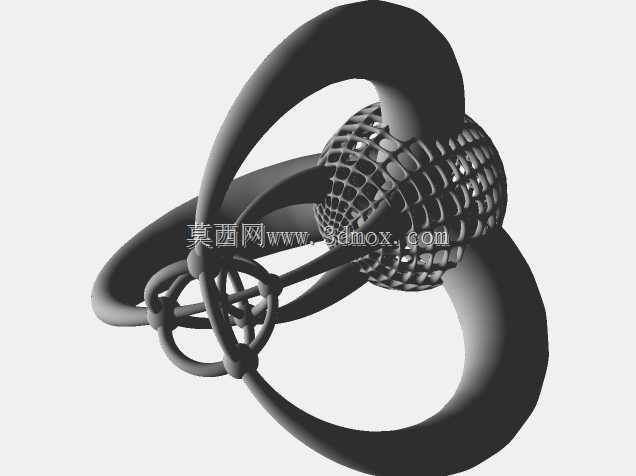

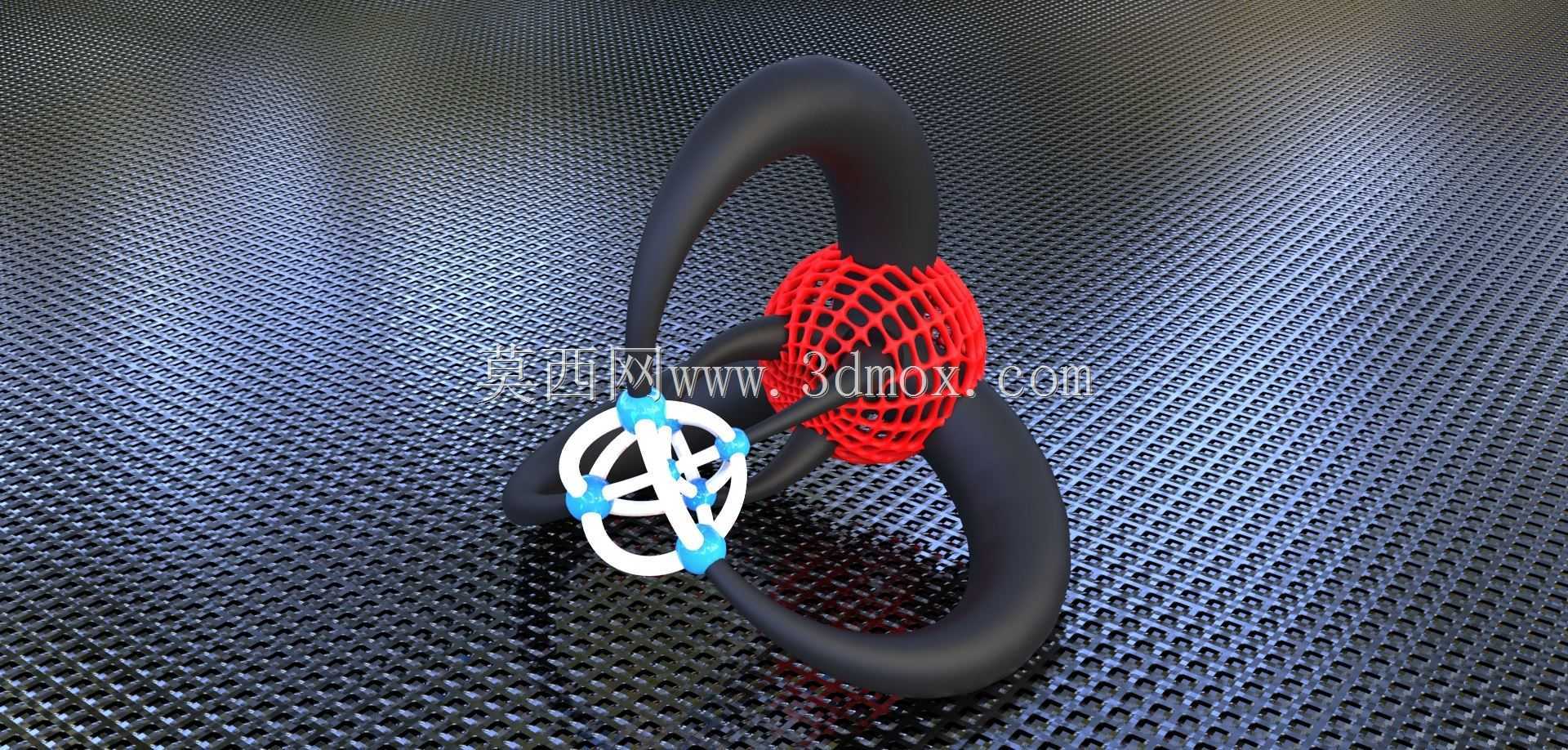

该构型的设计最初源于对多孔多胞类结构力学特性的具象化表达，在日常的结构验证工作中，多胞结构的吸能、轻量化特性一直是轨道交通、航空航天领域轻量化设计的核心研究方向，常规的工程化多胞结构多为规则蜂窝、点阵排布，视觉上难以直观传递其空间拓扑的力学逻辑，因此在做结构力学演示教具的方案构思时，萌生了将抽象的多胞拓扑关系做艺术化具象呈现的想法。整个构型分为三个核心功能区段，外层的三段式环形曲面采用大曲率顺滑过渡，曲面厚度按照等应力线分布做渐变处理，在环形曲面的交汇节点处做了加厚的圆角过渡，避免应力集中导致的结构失效，这部分结构的设计参考了空间桁架的传力路径，三个环形曲面互为支撑，在任意方向受载时都能将载荷快速分散到整个结构上，不会出现局部应力过载的情况。中间的红色网状区段是多胞结构的核心演示区，采用正二十四面体的拓扑衍生结构，每个网格单元的杆件直径按照胞元受力大小做差异化设置，受拉方向的杆件直径略大于受压方向，既保证了结构展示时的视觉辨识度，也符合实际工程中多胞结构的杆件设计逻辑，网状结构与外层环形曲面的连接采用嵌入式节点设计，节点处做了包边处理，避免装配时出现干涉，同时保证连接强度满足演示场景的频繁拿取需求。前端的白色框架结构是整个构型的定位基准区，采用对称式三向交叉框架设计，每个交叉节点处设置了蓝色的定位标识块，这些标识块的位置对应多胞结构的核心受力节点，在做力学演示时可以通过这些点位粘贴应变片，直观采集不同载荷下的结构应力数据，框架的端面做了平面化处理，可以直接固定在展示台或者力学试验工装上，不需要额外设计安装转接件。在实际的教学演示场景中，该构型可以放置在力学实验室的展示柜中，配合3D打印的实体样件，给学生讲解多胞结构的传力路径、轻量化设计思路，也可以作为结构设计方案的概念验证模型，给非工程背景的项目参与方直观展示多胞结构的空间形态，降低方案沟通的成本。设计过程中对整个构型的安装边界做了明确限定，整体外轮廓的最大回转直径控制在200mm以内，底部支撑面的平面度公差控制在0.1mm，放置在水平台面上不会出现晃动，所有曲面的最小曲率半径大于2mm，满足FDM3D打印的最小成型要求，不需要额外添加支撑就可以完成打印制作，网状结构的杆件最小直径控制在1.5mm，既保证了打印时的结构强度，也不会因为杆件过粗影响多胞结构的视觉通透感。在结构的细节处理上，所有的棱边都做了R0.5mm的圆角处理，避免演示过程中划伤操作人员，不同功能区段的结构采用差异化的颜色区分，不需要额外标注就可以快速识别各个结构段的功能定位，整个构型没有细小的易脱落零件，满足长期展示、频繁搬运的使用需求。
