适配韦弗导轨的GoPro运动相机快装支架

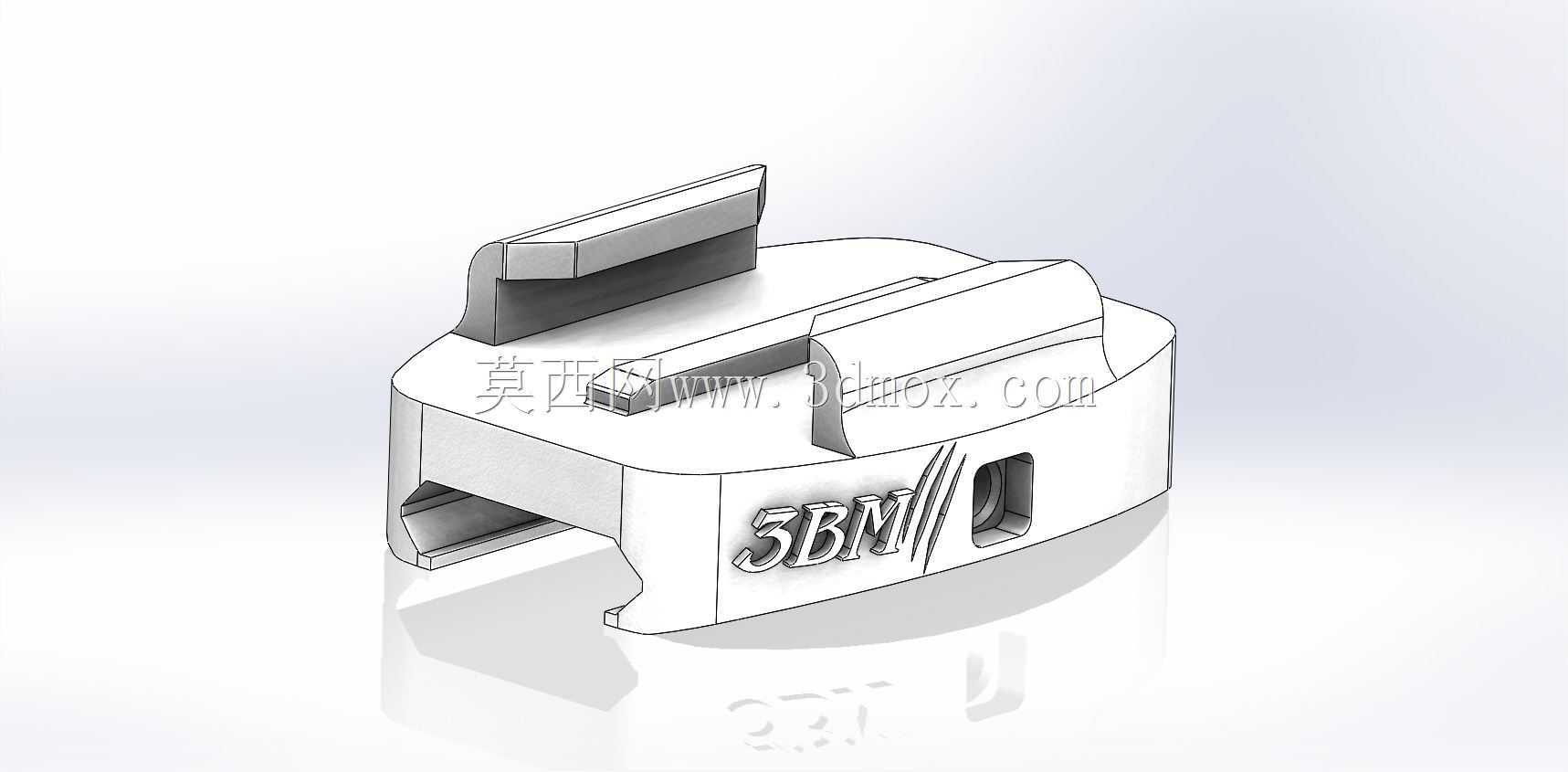

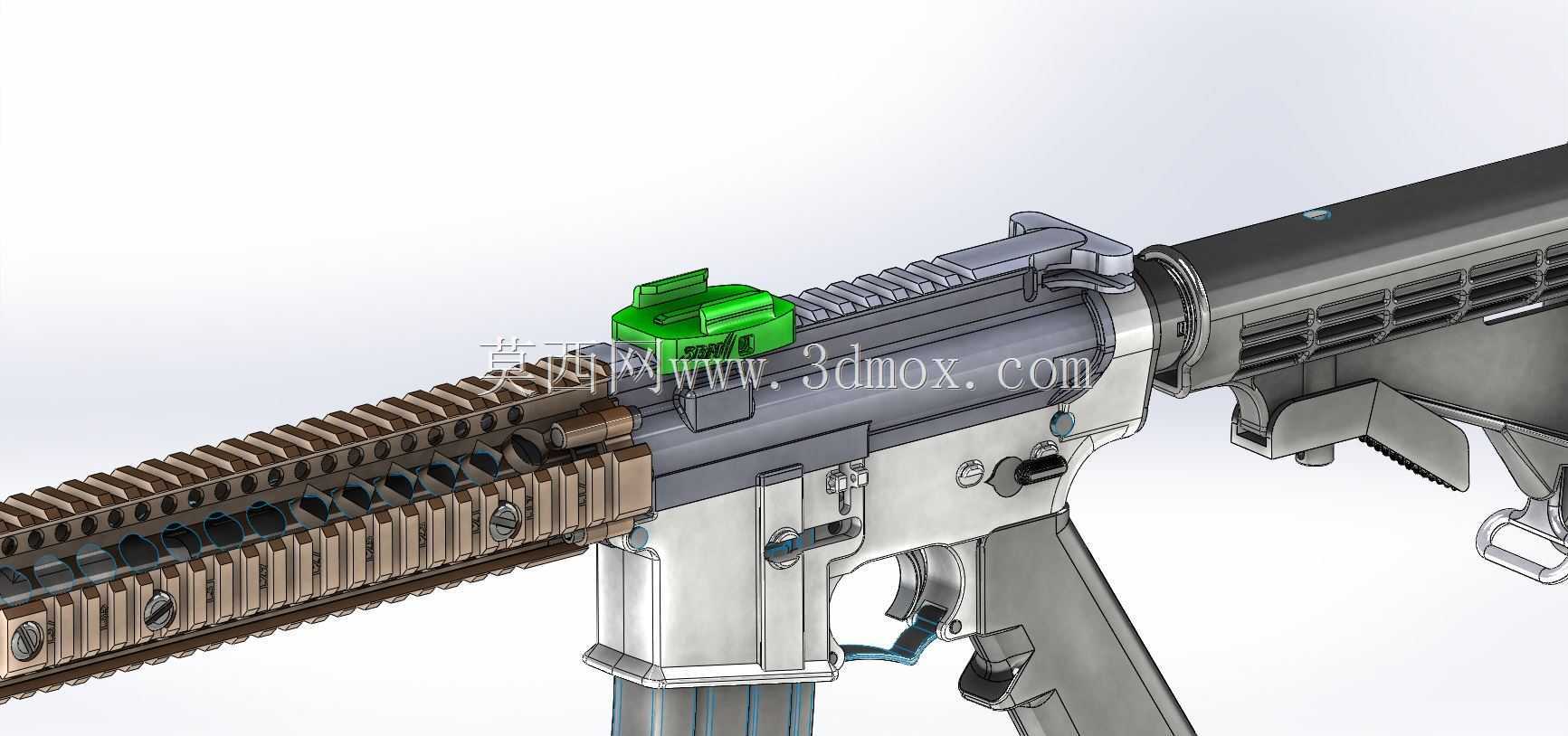

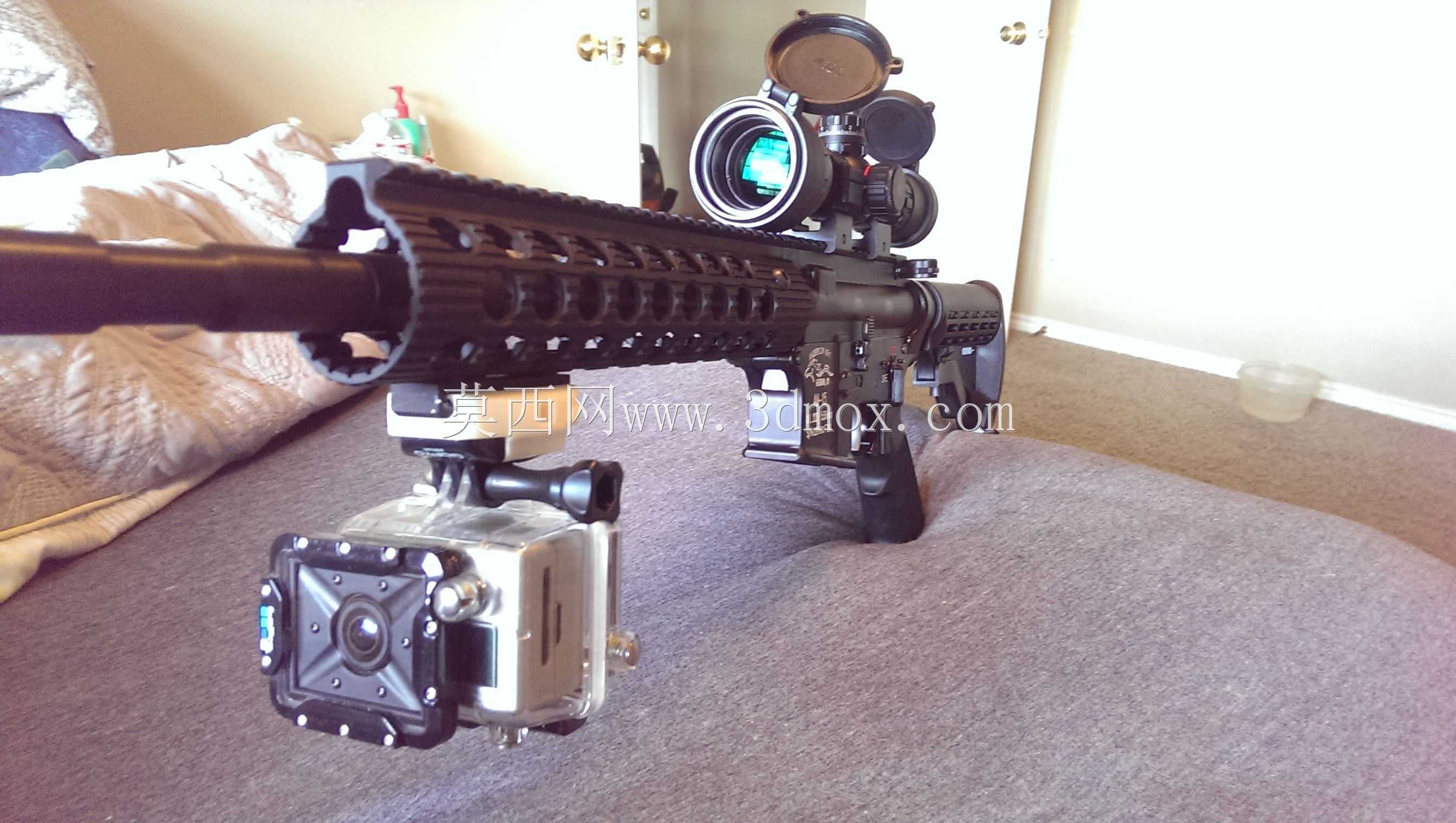

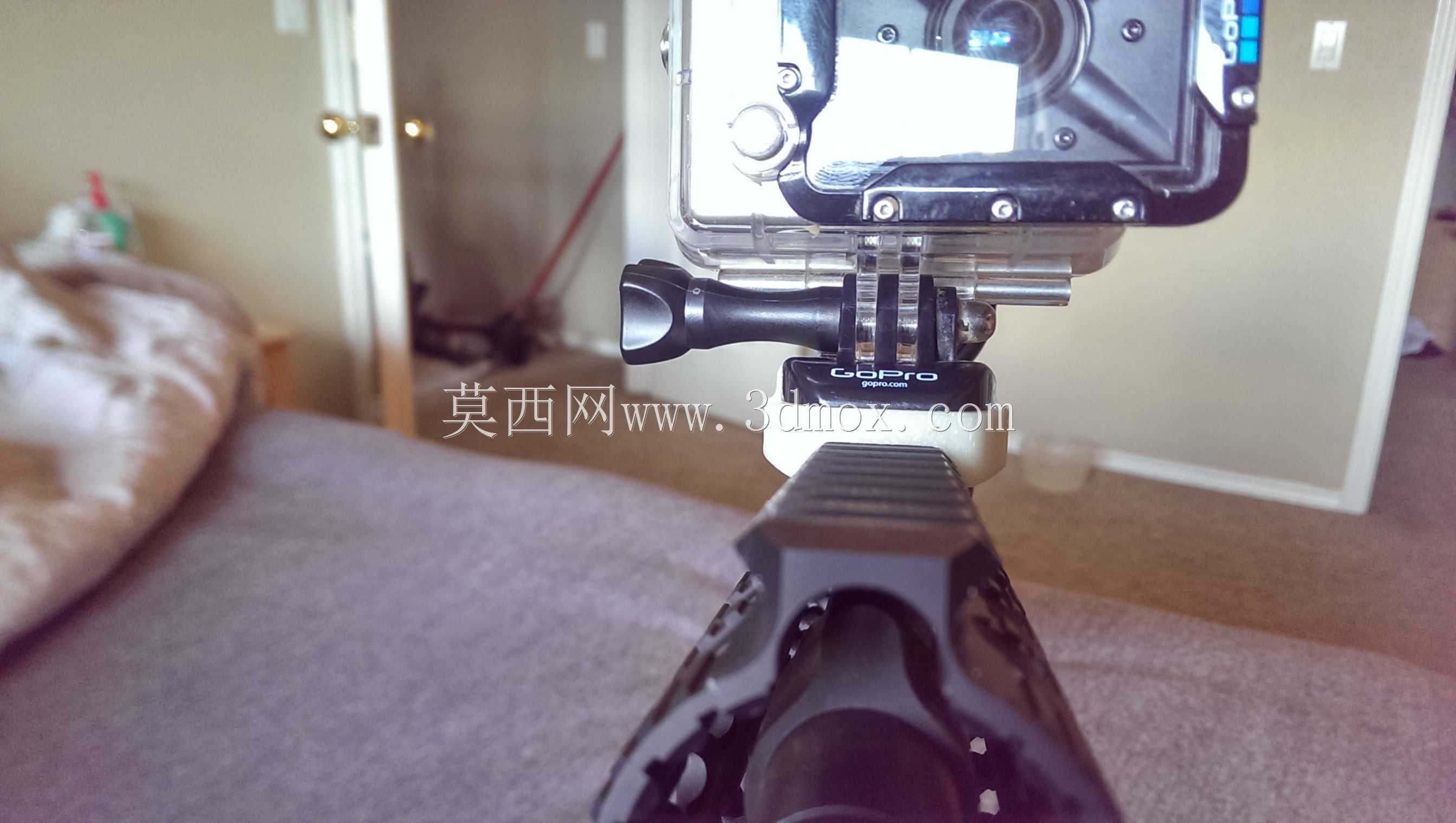

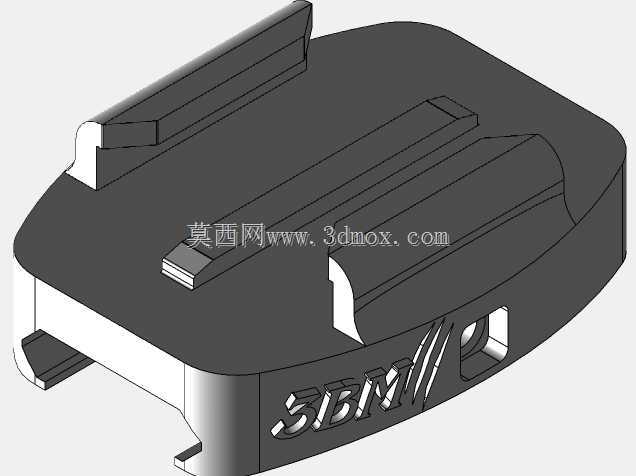

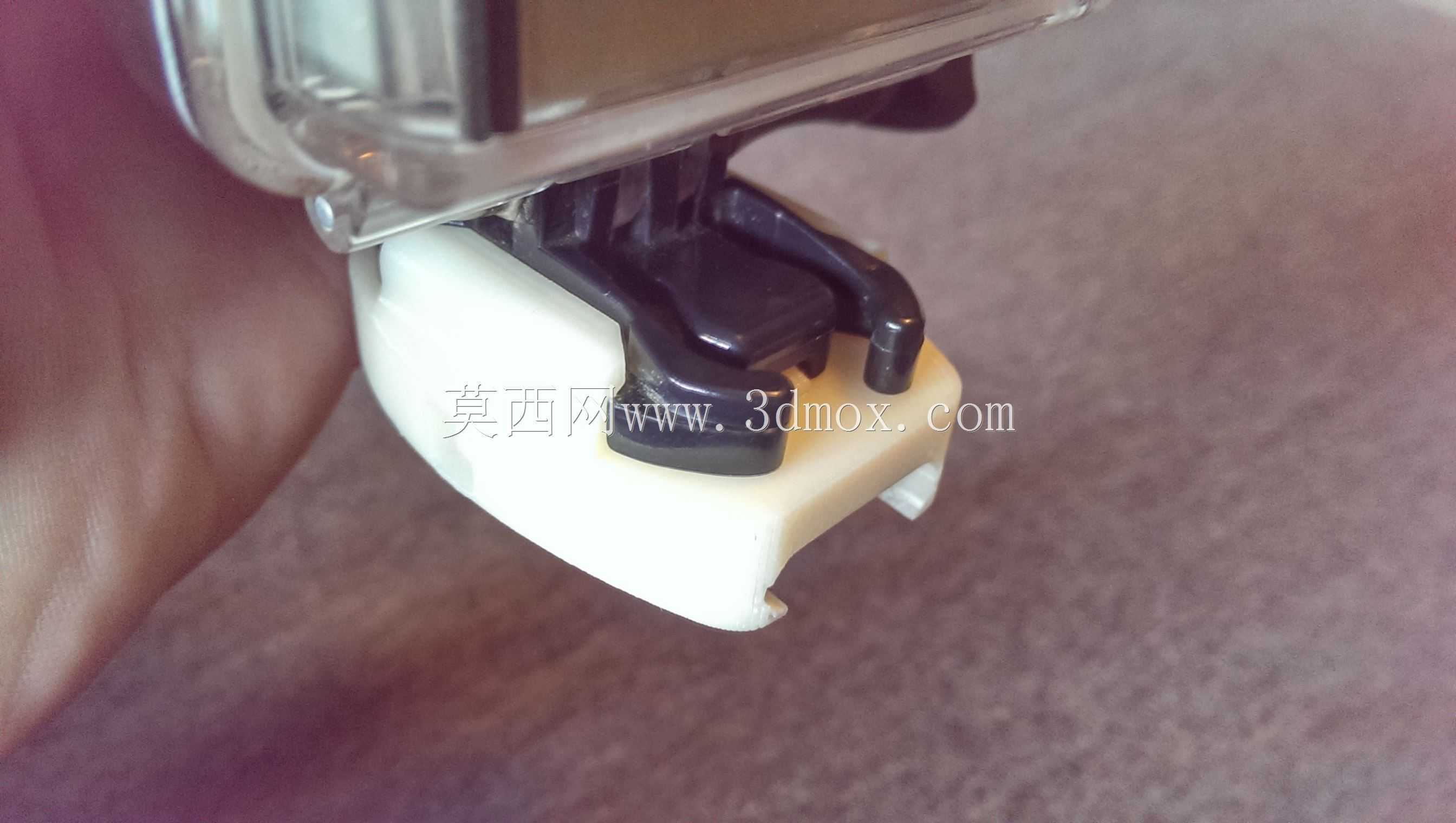

这款适配结构主要面向射击运动、户外战术演练场景下的第一视角影像记录需求，解决运动相机在带韦弗导轨的枪械上快速装拆、稳定固定的实际问题，无需额外定制转接件，可直接兼容AR-15系列步枪及所有标配韦弗导轨的长管枪械。从结构设计逻辑来看，整体采用分体式卡合思路，主体基座直接贴合导轨顶面的定位槽，底部预留的安装孔位适配3mm×40mm带肩螺栓与配套螺母，安装时无需拆解枪械原有导轨结构，只需将基座卡入导轨对应齿位，穿入螺栓后拧紧螺母即可完成锁固，安装边界完全避开枪械的抛壳窗、拉机柄、快慢机等操作部件，不会对枪械的正常操作动作产生干涉。支架上部的快装卡位直接匹配GoPro相机的标准快拆接口，无需额外加装转接底座，相机装入后可通过卡位的弹性锁舌自动锁止，按压锁舌即可快速取下相机，装拆全程无需额外工具，可满足演练过程中快速取卡导出素材、切换拍摄机位的实际需求。外形尺寸方面，支架整体突出导轨顶面的高度控制在28mm以内，横向宽度不超过35mm，沿导轨方向的安装长度仅为42mm，整体结构紧凑，不会在据枪时遮挡射手的机械瞄准视线，也不会与导轨上安装的其他附件（如前握把、战术灯、激光指示器）产生位置冲突。结构细节上，基座与导轨接触的面做了与韦弗导轨齿形完全匹配的定位齿，安装后可完全消除横向与纵向的旷量，即使在连续后坐力冲击下也不会出现移位、松脱的问题；上部的相机卡位做了1.5mm的倒角处理，避免装拆相机时刮蹭相机外壳，锁舌采用弹性形变结构设计，反复装拆的疲劳寿命可满足高频使用需求。整个结构完全适配3D打印工艺的成型要求，最小壁厚控制在2mm以上，无悬空大于45度的无支撑结构，打印完成后仅需简单去除支撑、打磨安装孔飞边即可投入使用，无需二次机加工，适合射击爱好者、战术训练单位自行制作使用，也可作为枪械附件开发的原型结构进行测试优化。实际使用场景中，该支架可稳定固定在护木、机匣顶部的任意导轨段位置，射手可根据拍摄需求调整安装位置，获得不同视角的拍摄画面，既可以记录瞄准击发的第一视角画面用于动作复盘，也可以在户外射击活动中记录完整的操作流程，相比通用型绑带式相机固定座，该支架的固定刚性更强，不会因为后坐力产生画面抖动，也不会因为长期使用出现绑带老化松脱的问题。
