河流动力齿轮式仿古提水装置结构设计

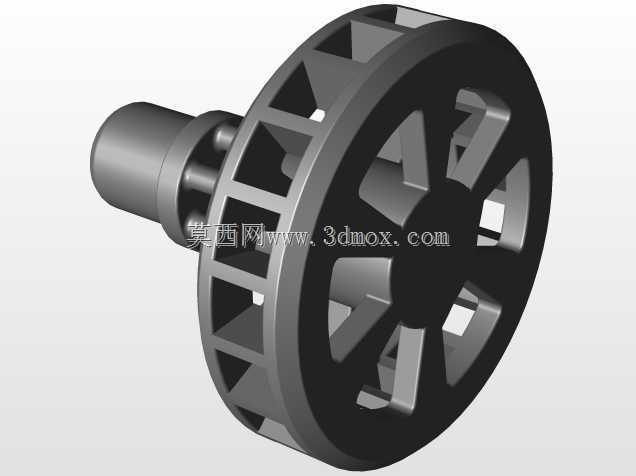

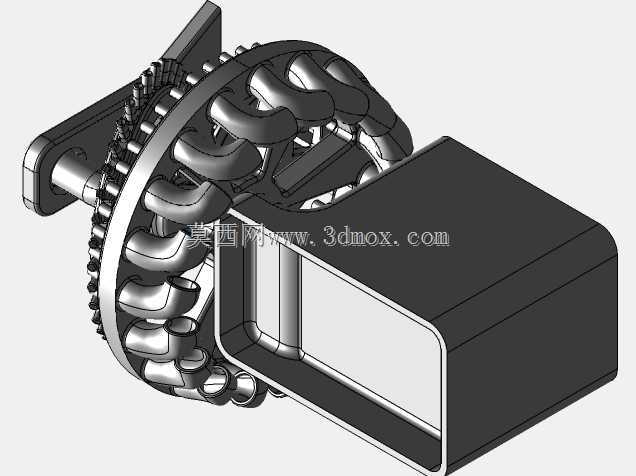

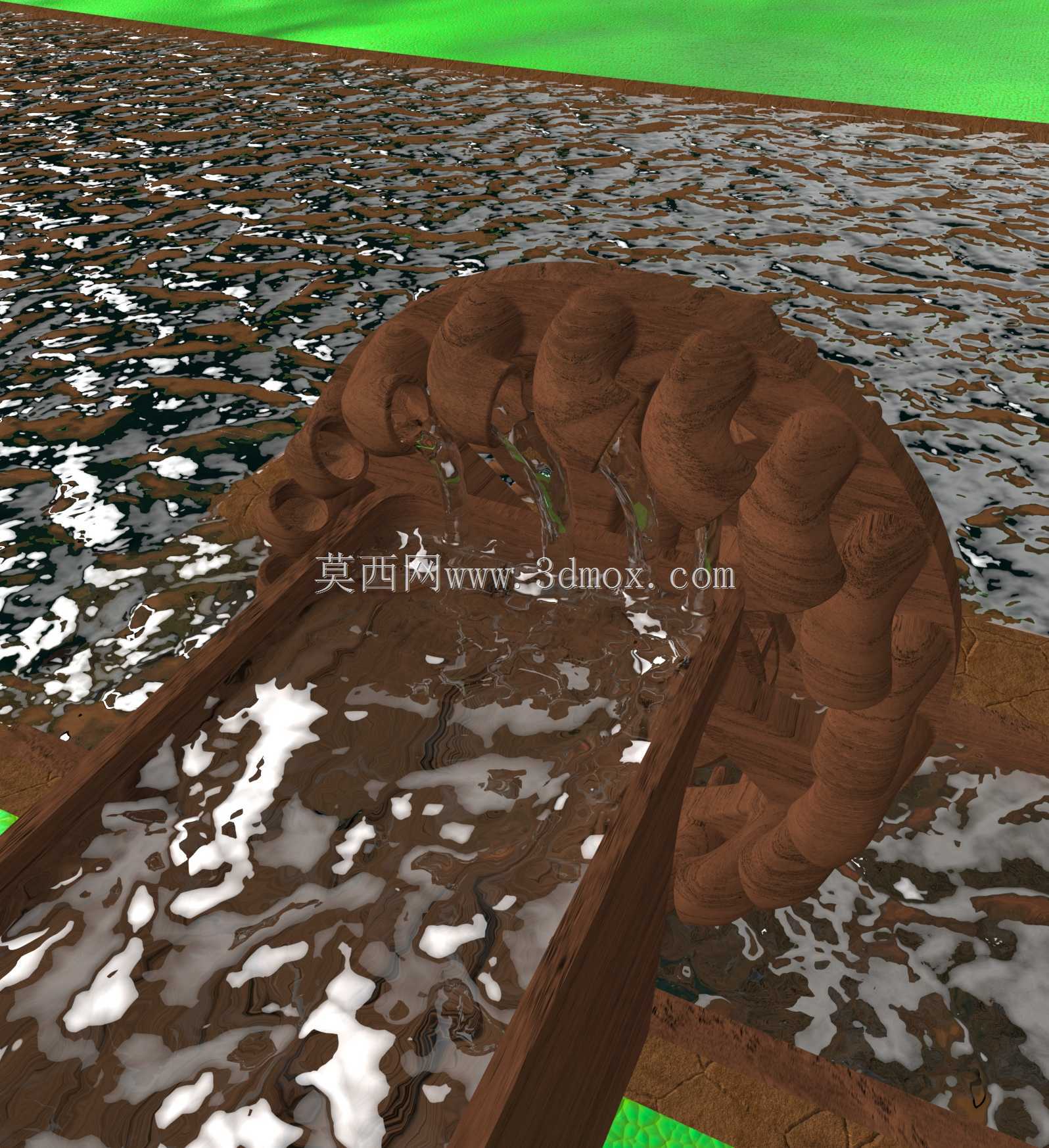

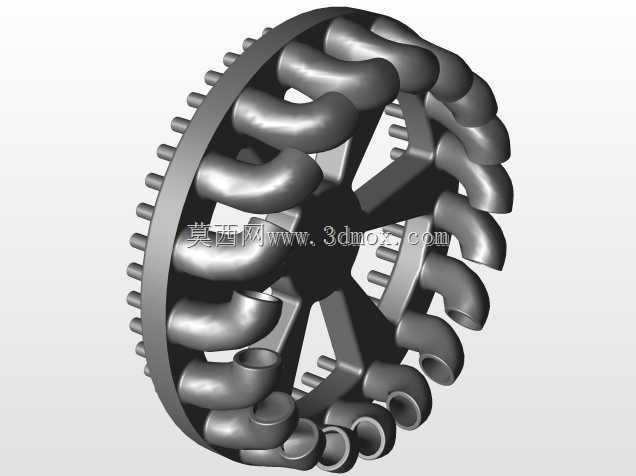

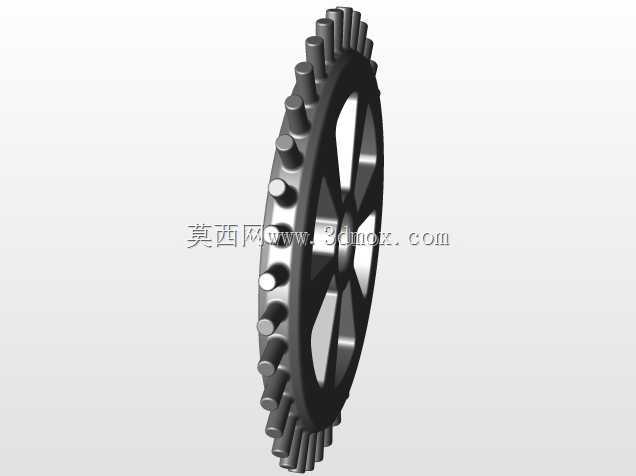

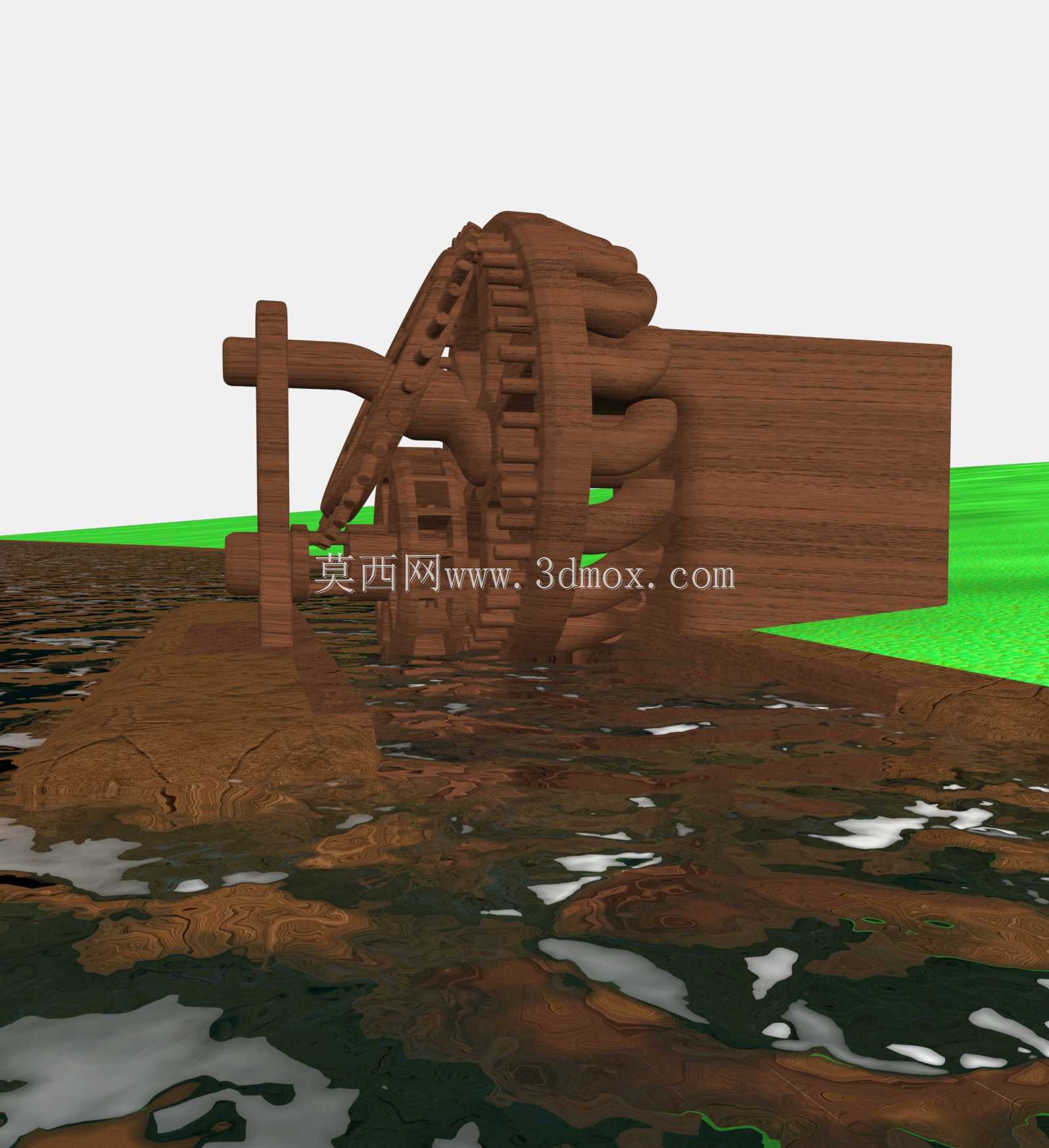

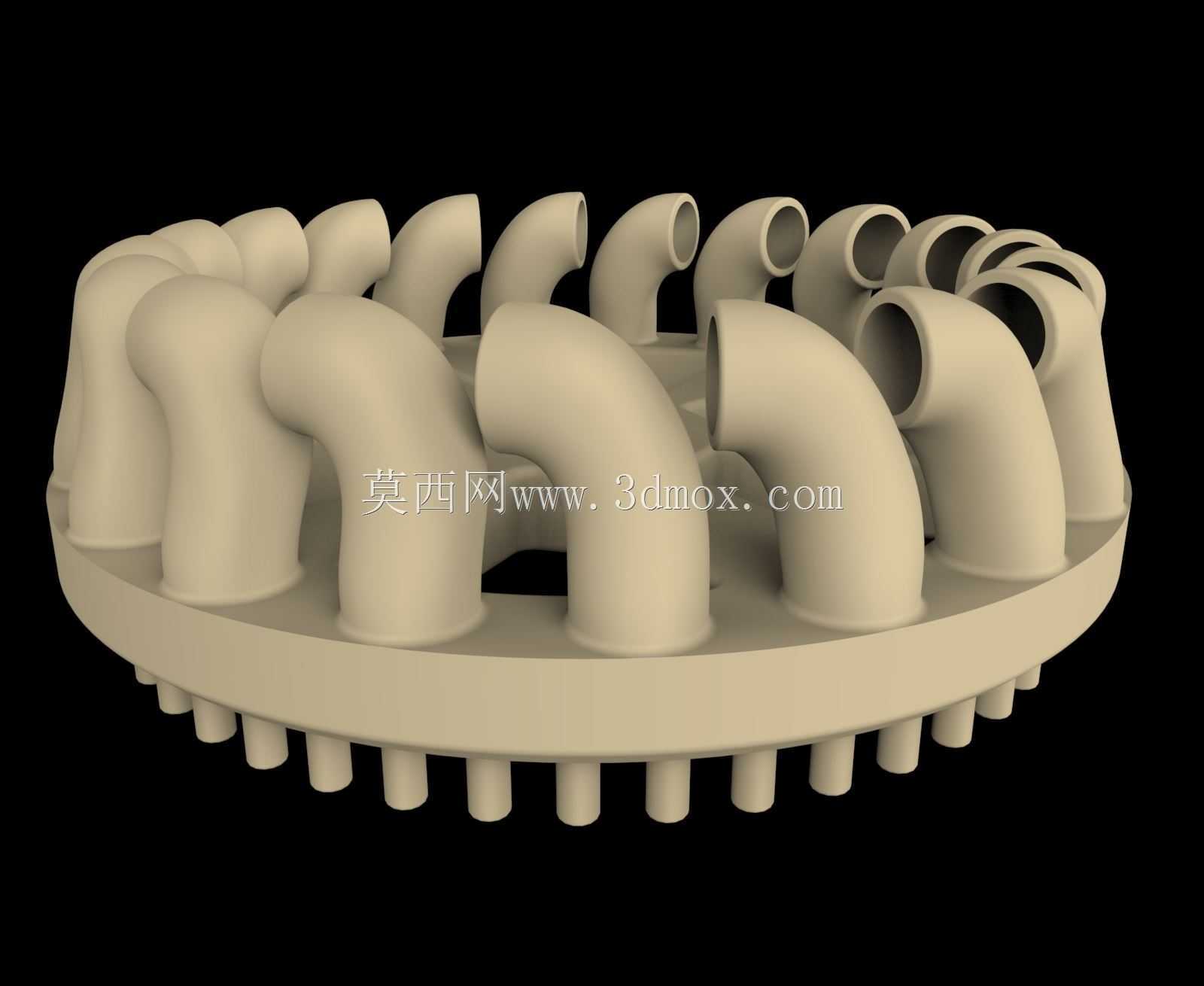

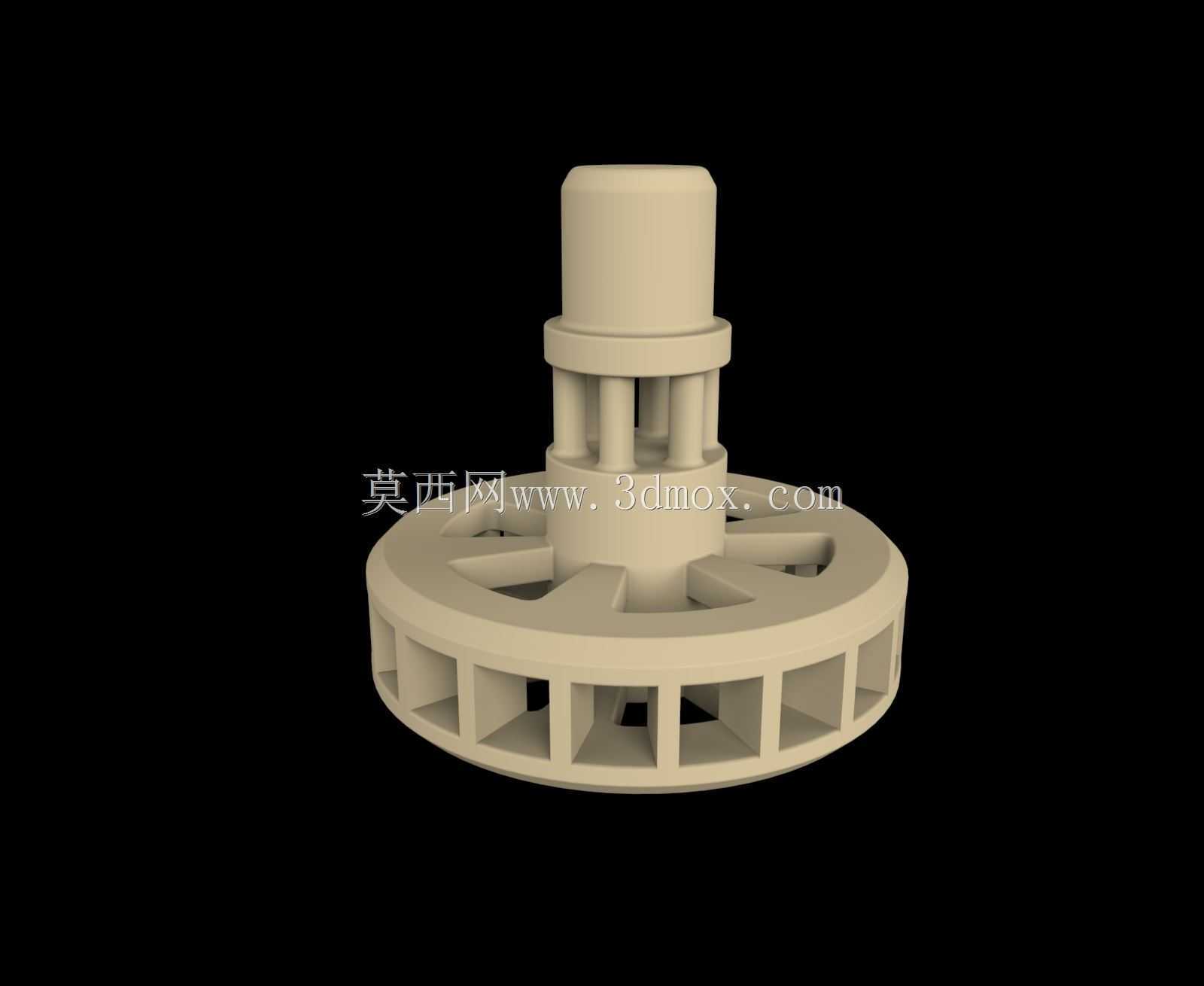

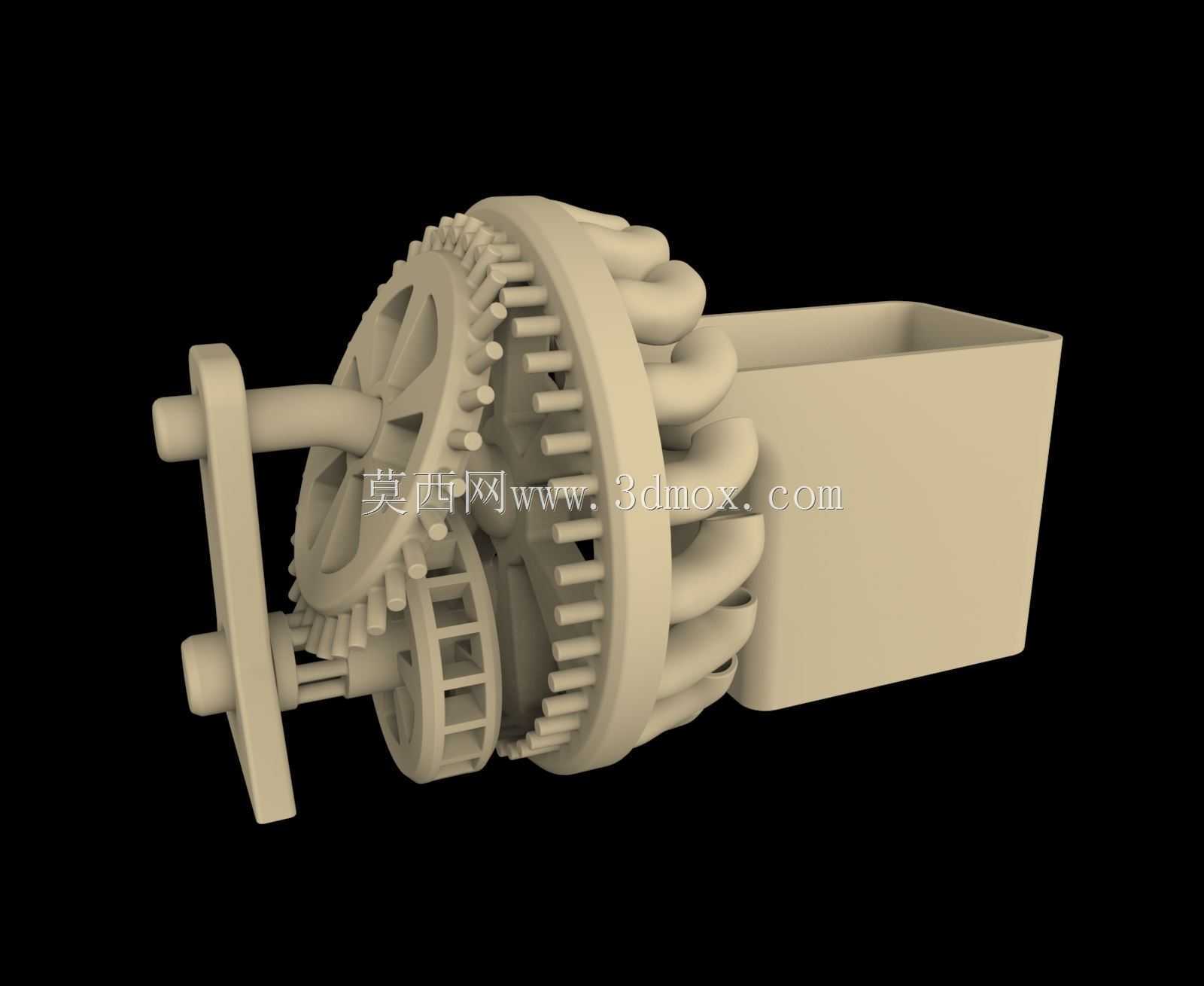

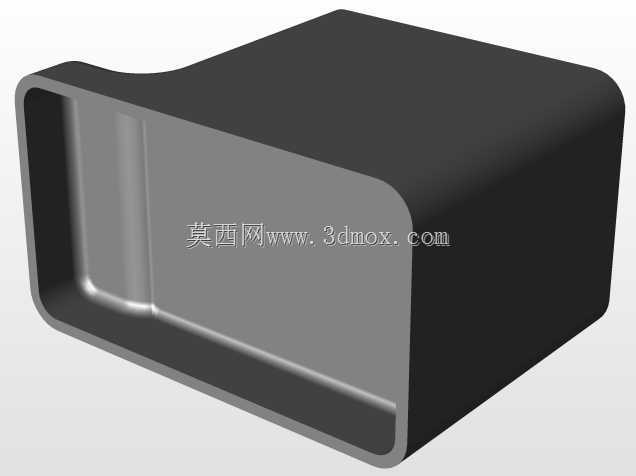

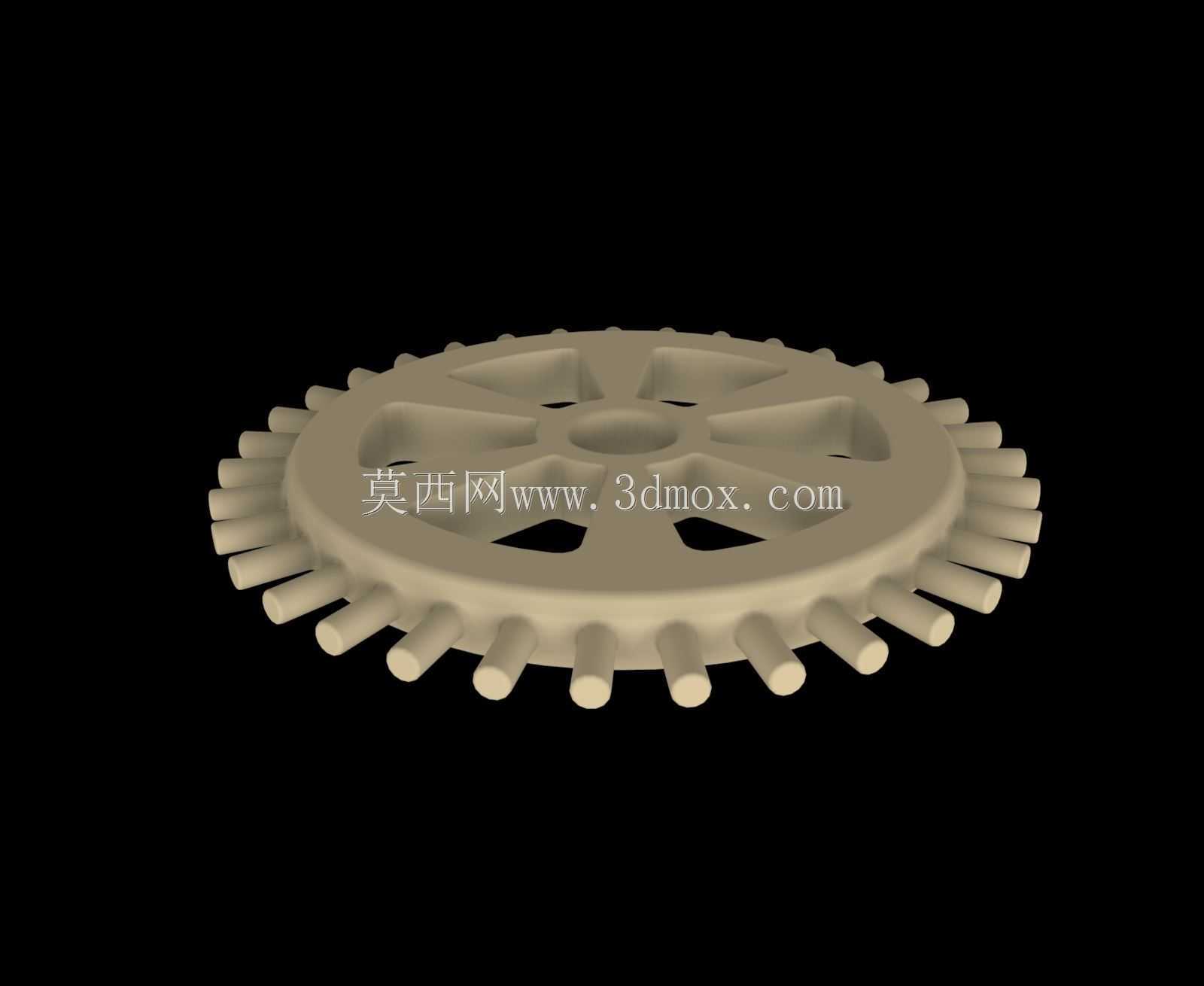

这套提水装置依托自然河流动能实现无外源动力输水，核心采用齿轮啮合传动结构，适配无电力配套的乡村、郊野灌区取水场景，可直接将河道表层水提升至岸侧输水渠，衔接农田灌溉、村落零散供水的输水节点，无需额外搭建泵房与供电线路，在偏远丘陵、临河村落的小型供水场景中具备较高适配性。设计阶段优先考虑无动力运行逻辑，将水轮受流段直接置于河道常水位线以下，水流冲击轮叶产生的扭矩通过同轴主齿轮传递至从动齿轮组，逐级匹配转速与扭矩参数，带动提水舀斗连续循环舀取河水，舀斗运行至顶端时自动将水体倾入导水槽，顺着槽体流向岸侧的蓄水或输水设施，整个传动链路无额外动力介入，仅依靠水流冲击即可维持连续运行。结构设计上所有零部件均适配熔融沉积成型工艺的加工精度要求，单个零件的配合公差控制在0.2mm区间，采用ABS塑料加工时可通过填充率调整兼顾结构强度与成型成本，齿轮齿形经过优化，降低小扭矩工况下的卡滞概率，轮叶的迎流角度经过反复校核，适配0.5-2m/s的常见河道流速区间，过低流速下可通过调整轮叶入水深度补偿扭矩，过高流速下可通过侧边加装限流挡板避免轮组超速磨损。安装边界方面，整套装置的支撑桩需嵌入河床硬质层不小于0.8m，岸侧导水槽的安装高度需匹配提水舀斗的倾水点位，预留不小于50mm的落水高差避免水体回溅，水轮轴向需与河道主流向垂直，偏差角度控制在5°以内以保证受流均匀，齿轮啮合侧预留3-5mm的侧隙，抵消水流冲击带来的轴系小幅窜动，避免轮齿硬接触崩损。日常运维仅需定期清理缠绕在轮叶与齿轮啮合处的水草、漂浮杂物，转动副位置加注润滑脂即可维持长期运行，相比传统电动提水泵，无需布设供电线路、无电费消耗，适配分散式小型取水场景的长期使用需求，同时仿古的齿轮结构也可作为水利科普展陈、民俗文旅场景的演示装置，直观展示古代水力机械的传动逻辑与无动力取水的实现原理。
