模块化组合式门禁读卡扫描装置结构设计

　　这款组合式读卡装置主要面向商用楼宇、园区出入口、办公区域的人员权限核验场景，替代传统单一功能的门禁读卡设备，解决以往同系列门禁产品需要开多套注塑模具、不同功能款零部件无法通用的痛点，在实际项目落地中可根据出入口的管控需求，灵活搭配按键输入、条码扫描等不同功能模块，无需重新设计整机壳体与核心电路结构，大幅缩短非标门禁项目的交付周期。

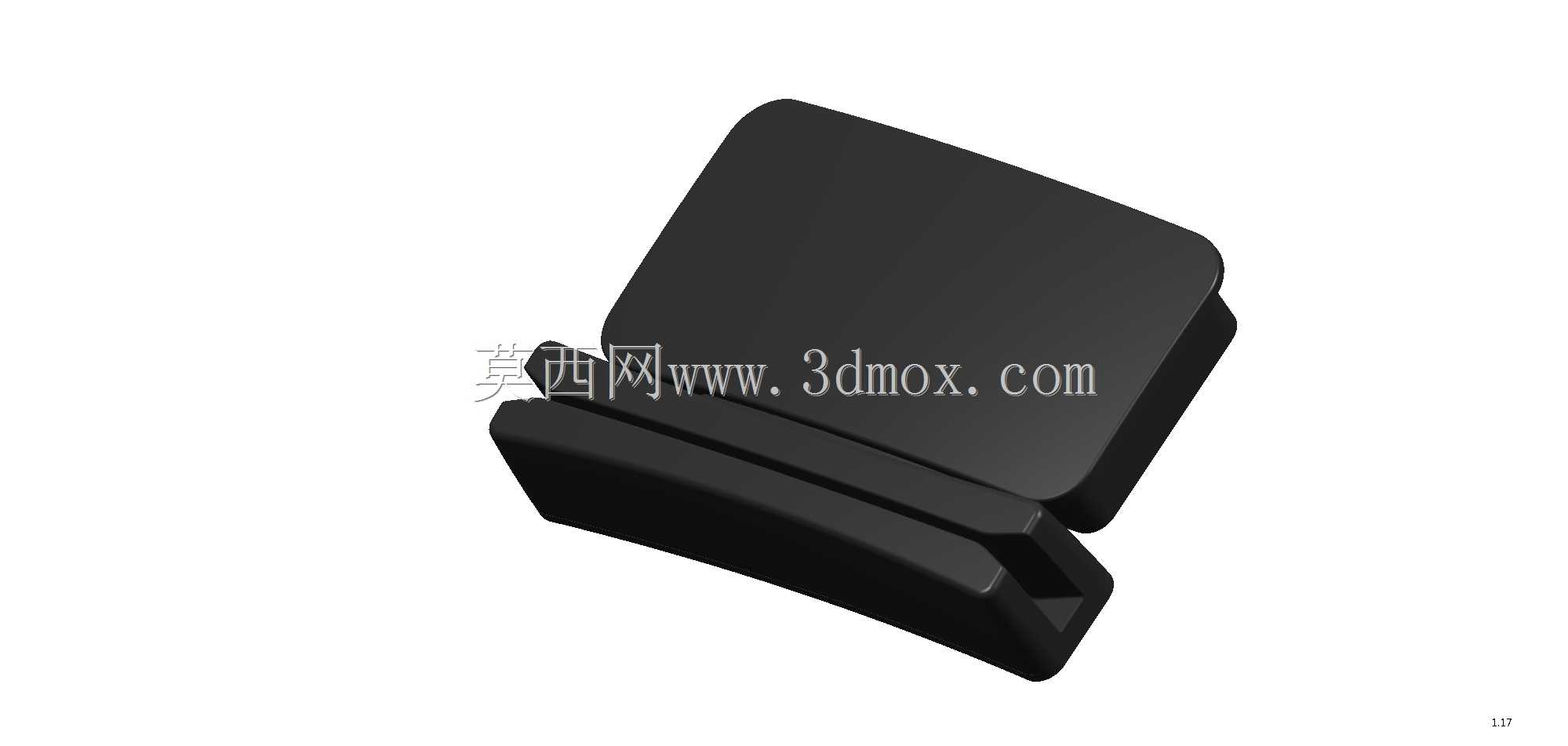

　　从实际使用逻辑来看，设备日常安装在出入口侧方1.2-1.4米高度的墙面或闸机侧立面，人员通行时可通过刷卡完成权限核验，搭配按键模块时还支持密码输入核验，适配忘带门禁卡的使用场景；设备底座带有角度调节结构，可根据安装位置的光线条件、人员通行的视线高度调整扫描端的俯仰角度，避免强光直射扫描区域导致识别失败，也能适配不同身高使用人群的操作视角，减少抬手操作的不适感。

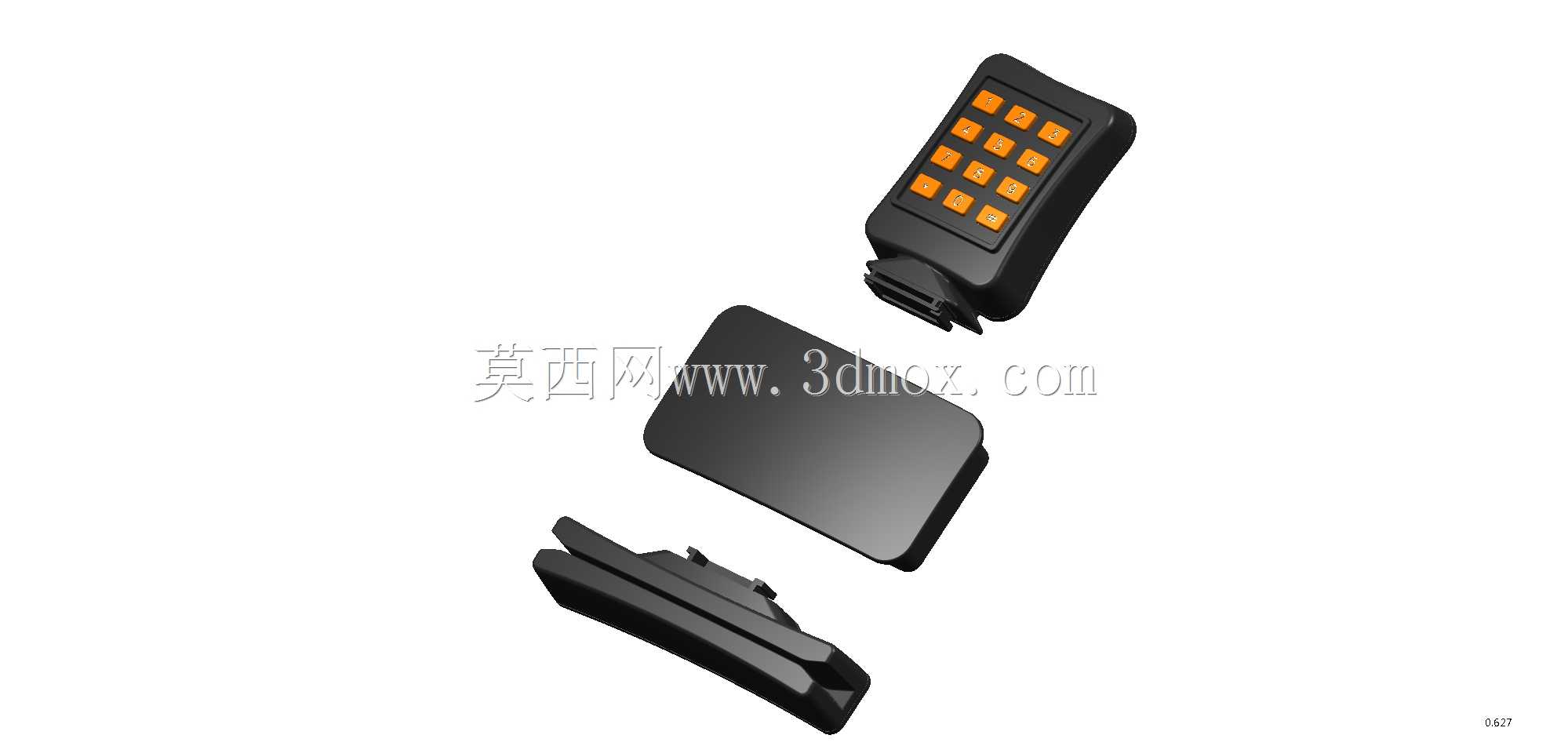

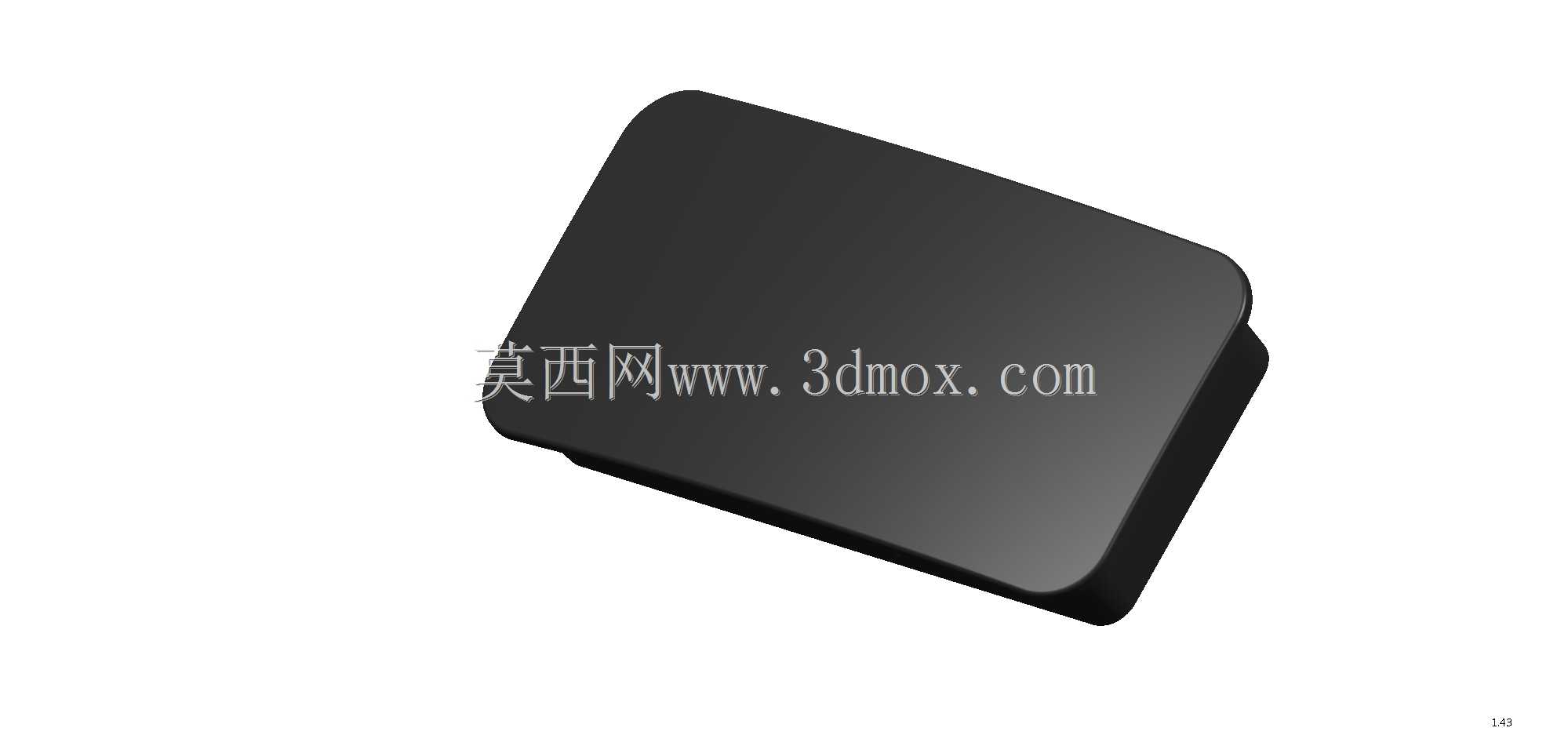

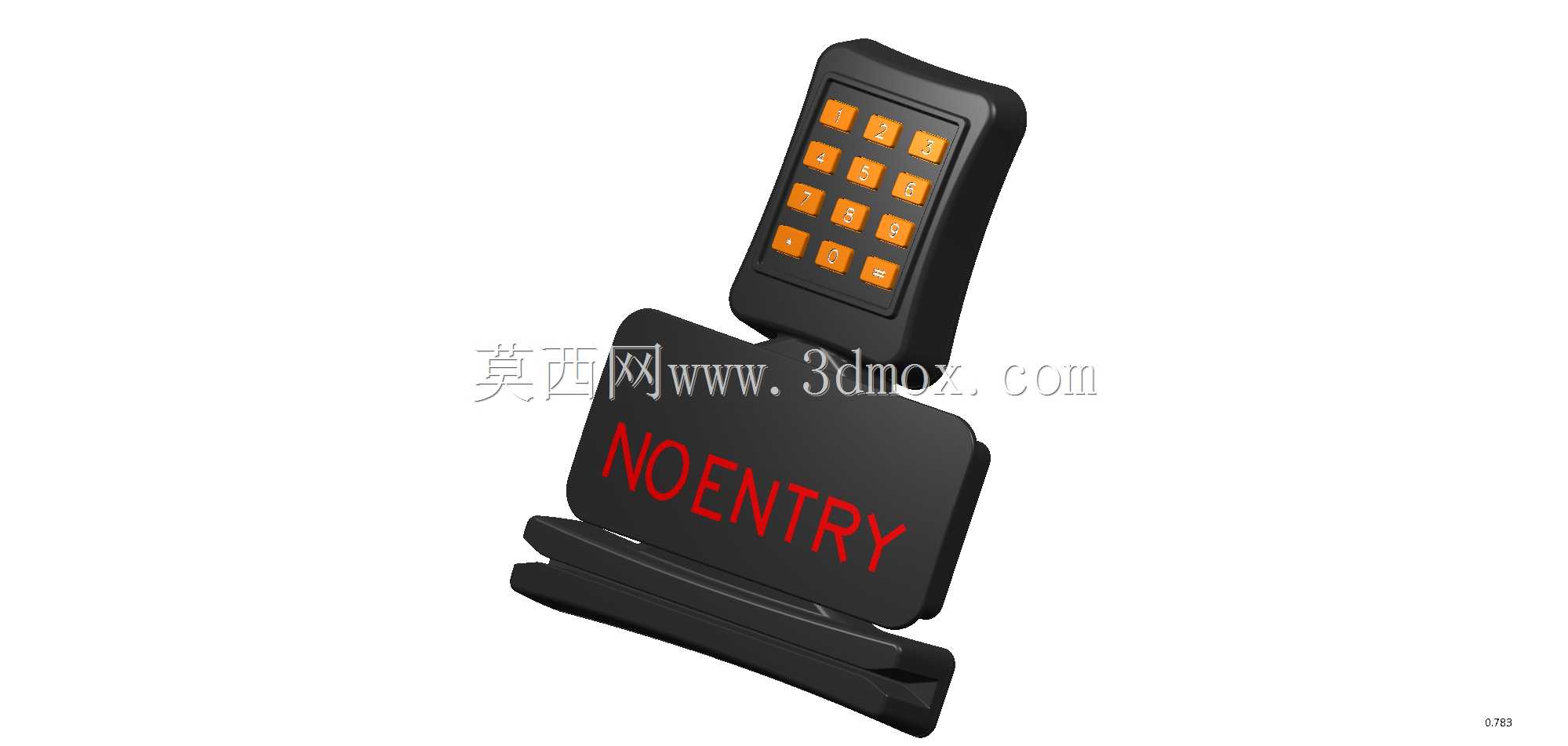

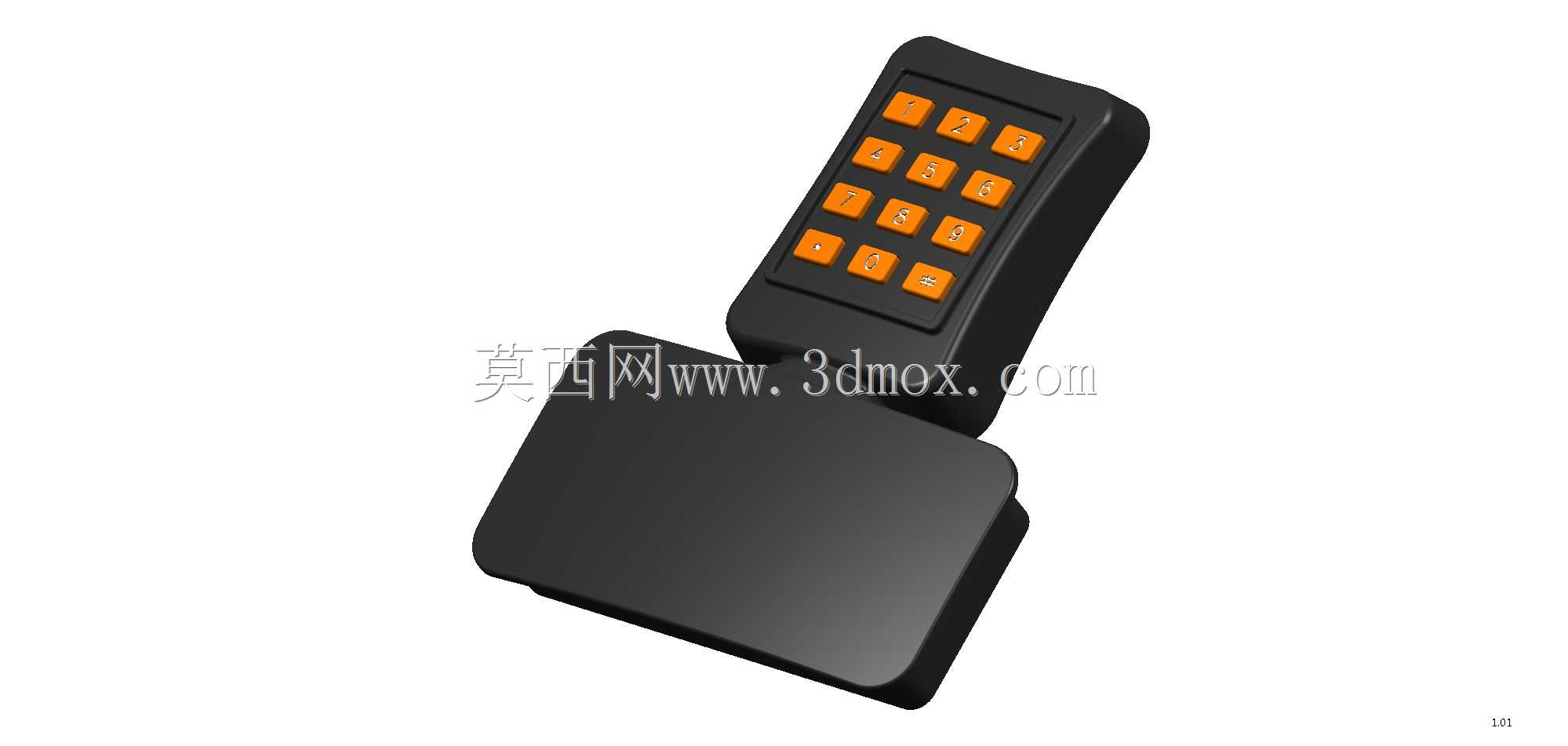

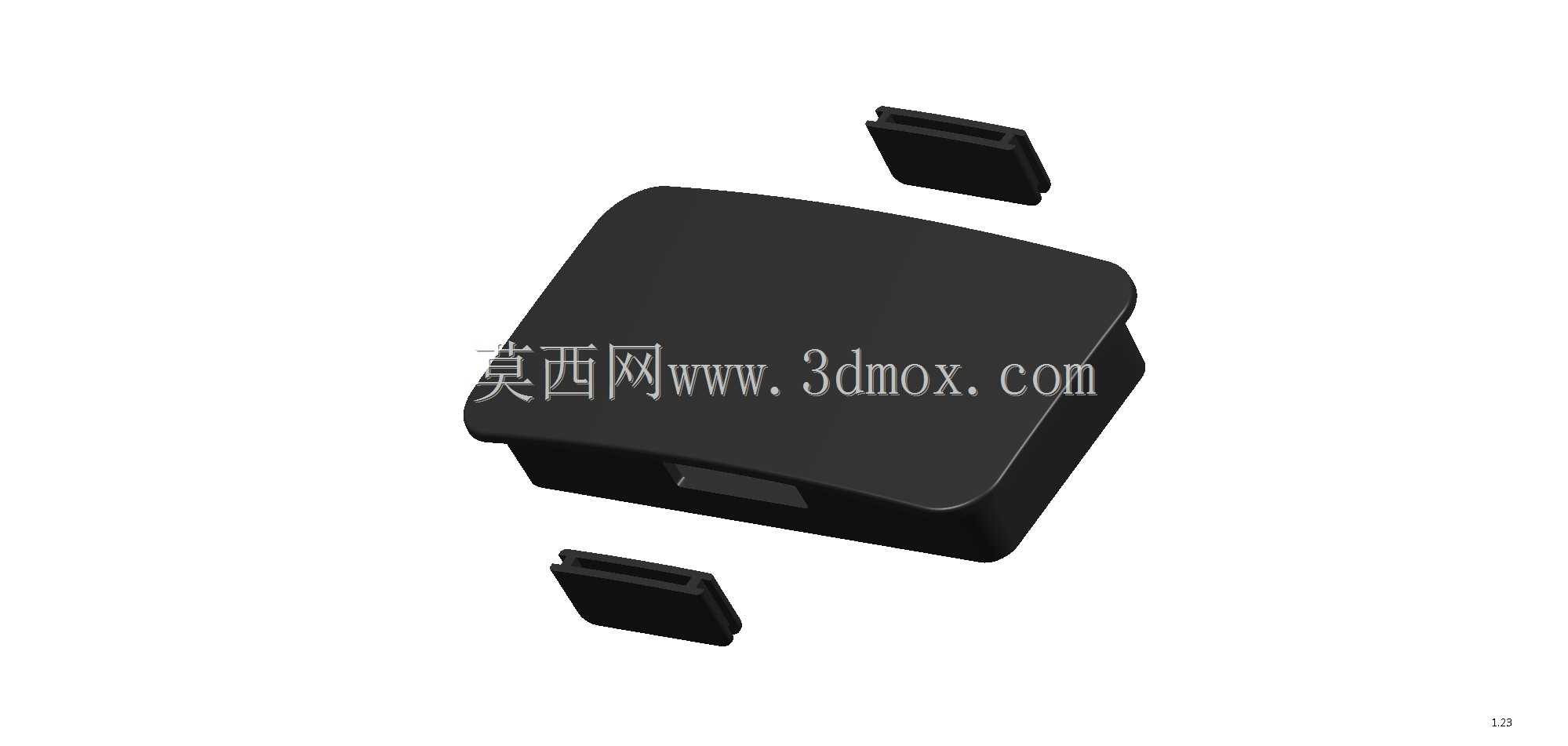

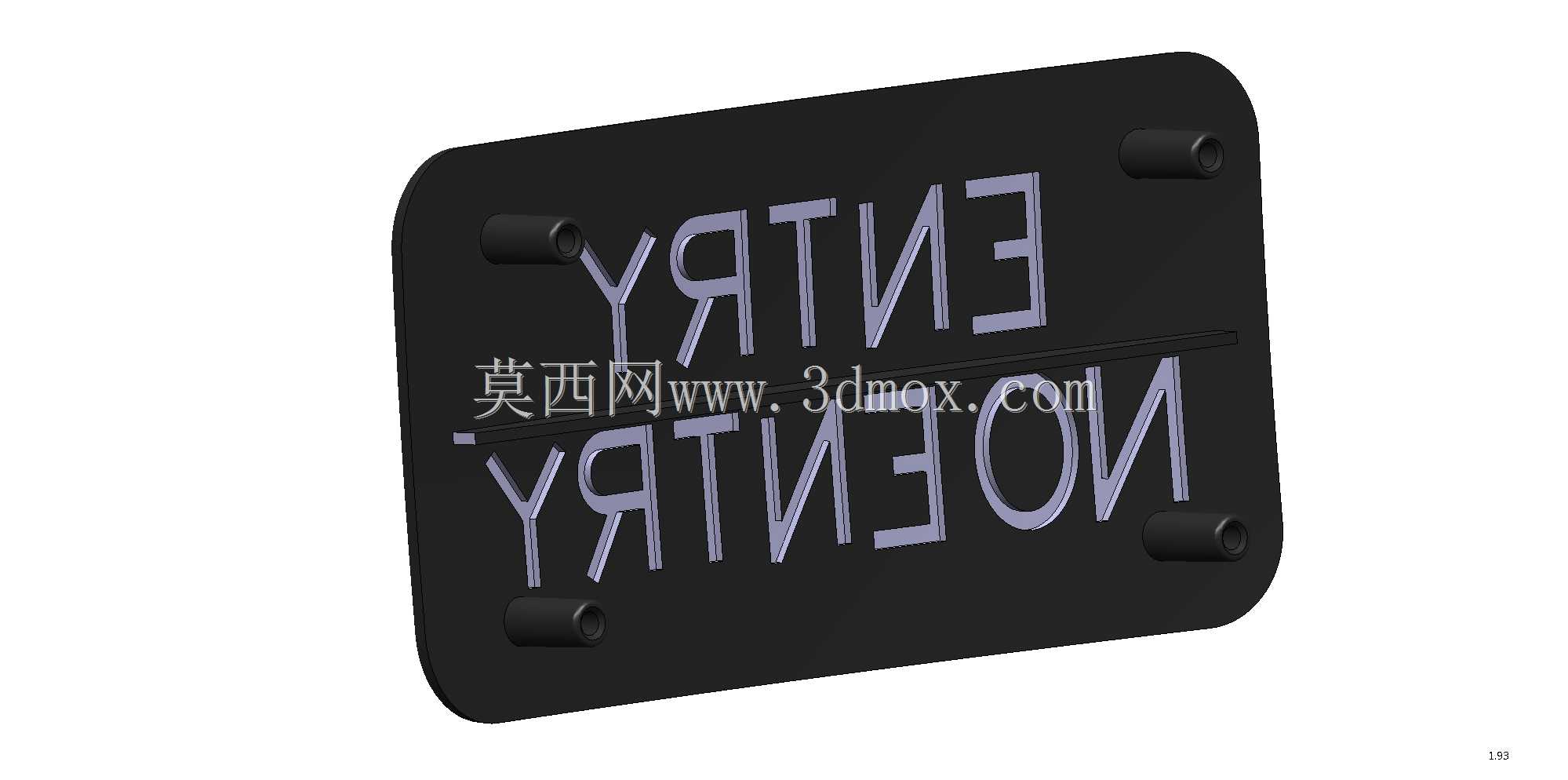

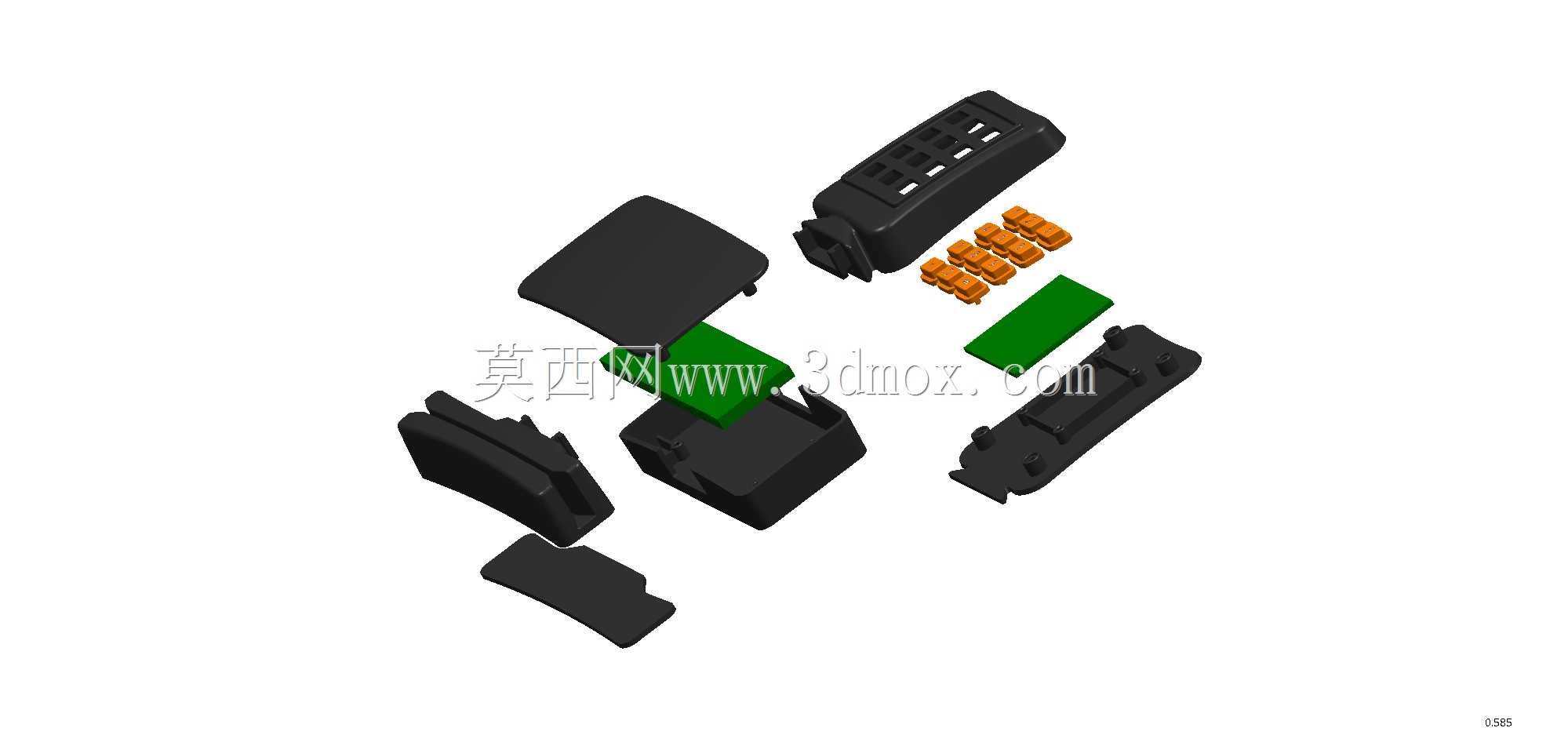

　　结构设计上采用核心主体加可替换插件的模块化思路，主扫描仪外壳作为整个设备的承载基础，内部集成核心PCB板与射频读卡天线，所有外接功能插件都通过统一的部件接口与主PCB板实现电连接，当需要切换功能配置时，只需拆下对应位置的插件替换为所需功能模块即可，无需改动主体内部的电路走线与壳体结构，整套结构仅需少量塑料注射模具即可覆盖全系列功能版本的生产需求，有效降低了产品开模成本与后续零部件的库存管理压力。设备的状态提示部分采用导光结构设计，LED灯珠直接焊接在主PCB板的顶部与底部位置，光线通过扫描盖件上的中心肋结构进行分割，再经薄壁塑料层均匀投射到外壳表面的标识区域，可清晰显示“入口”或“无入口”的通行权限状态，无需额外在壳体上开孔安装独立指示灯，既保证了外壳的整体密封性，也减少了指示灯装配的工序步骤。

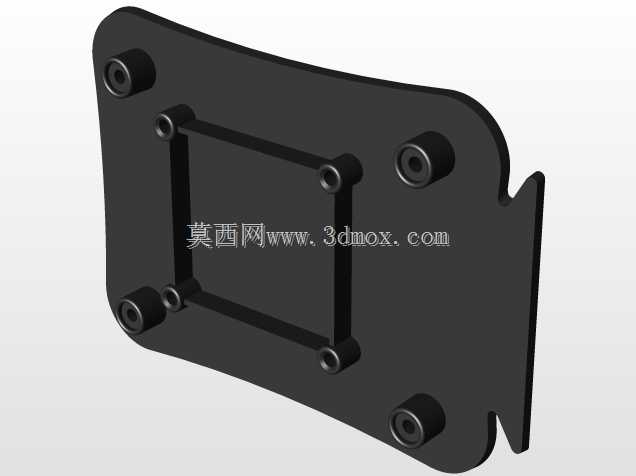

　　安装边界方面，设备整体采用分体组合式结构，底座部分预留标准86盒安装孔位，可直接适配常规墙面暗装接线盒的安装尺寸，无需额外定制安装背板；主体与底座之间采用卡扣加定位销的连接方式，安装时先将底座固定在安装面，再将主体对准卡扣压合即可完成装配，后期维护时可直接拆下主体进行检修，无需反复拆装底座固定件。设备整体外轮廓无尖锐棱角，所有边角都做了R2以上的圆角处理，避免人员通行时磕碰造成损伤，外壳壁厚均匀控制在2.2-2.5mm之间，既满足日常使用的抗冲击强度要求，也适配注塑成型的工艺参数，减少注塑过程中出现缩痕、翘曲的概率。需要注意的是，该结构中最后两个装配组件在联机状态下的显示存在偏差，实际建模与装配校验时需要单独核对这两个组件的配合公差，避免批量装配时出现卡扣错位、接口接触不良的问题，同时插件与主体的配合面预留0.15mm的装配间隙，保证插件拆装顺畅的同时，不会出现缝隙过大影响外观的问题。

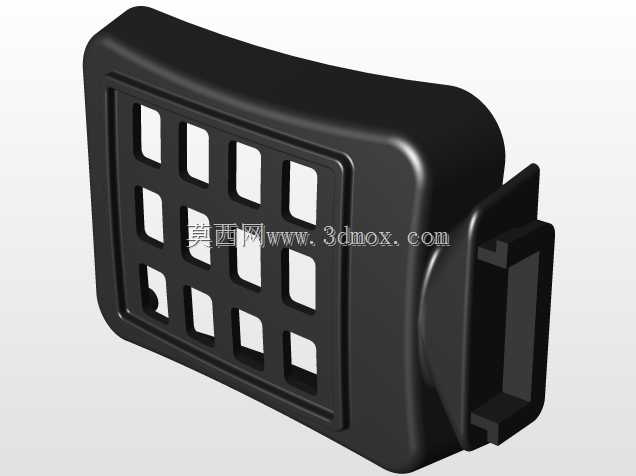

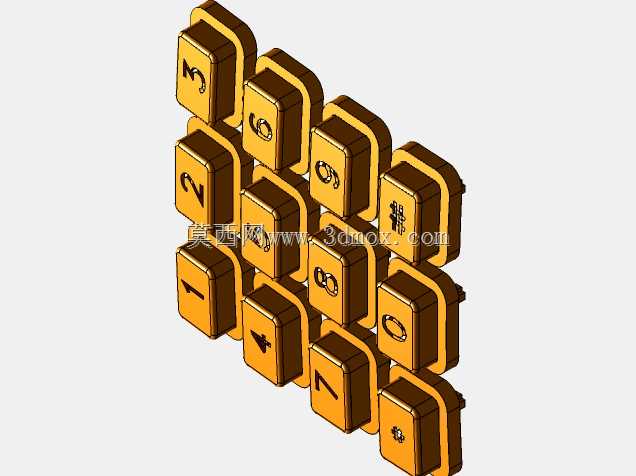

　　在实际选型适配过程中，该结构可根据项目的防护等级需求，在插件与主体的配合位置加装薄型硅胶密封圈，即可满足户外半露天场景的防雨防尘要求，无需重新设计外壳结构；射频天线的安装位置在主体外壳内侧远离金属安装面的一侧，可减少金属安装面对读卡信号的屏蔽影响，保证读卡距离稳定在5-10cm的合理区间，避免出现读卡灵敏度不足的问题。按键模块的按键采用独立硅胶按键结构，单个按键的触发行程控制在1.2mm，触发压力控制在1.2-1.5N，兼顾按键操作的反馈手感与长期使用的寿命，按键板与主PCB之间采用FPC软板连接，可适应模块替换时的小范围位置偏差，降低装配对位的精度要求。
