变径弯曲异形螺旋弹簧结构设计

在各类需要非线性弹力输出、异形安装空间适配的机械结构场景中，等径直线弹簧往往无法同时满足安装边界与弹力曲线的双重要求，这类变外径弯曲弹簧的设计，正是为了填补这类特殊工况的应用空白。从实际应用场景来看，这类弹簧常被用在空间受限的铰接部位、异形腔体内的复位结构、随形排布的缓冲机构中，比如部分折叠设备的关节复位、异形管路周边的缓冲支撑、特殊工装的随形压合结构里，都能见到这类异形弹簧的身影，它不需要额外调整安装座的位置去适配直线弹簧的排布，自身的弯曲形态可以顺着安装腔的走向布置，大幅压缩了整体结构的占用空间。

从功能特性上看，这款弹簧采用变径螺旋结构，从一端到另一端簧圈直径逐步变化，同时整体簧体呈180度弯曲形态，不同区段的簧圈刚度存在梯度差异：小直径区段簧圈刚度更高，能承受更大的初始载荷，大直径区段刚度更低，可提供更长的形变行程，配合整体弯曲的形态，在受压时可以顺着弯曲方向产生非线性的弹力输出，不会出现等径弹簧在偏载情况下容易发生的侧弯、卡滞问题。设计这类弹簧时，首先要确认安装路径的弯曲曲率，确保簧体弯曲半径不会过小导致簧圈之间在压缩过程中发生碰擦，同时要匹配不同区段的簧圈直径，让弹力变化曲线完全贴合机构的受力需求——比如在需要初始预紧力大、后续行程弹力平缓上升的场景，就可以把小直径簧圈布置在受力起始端，大直径簧圈布置在行程末端，避免弹力突增带来的机构冲击。

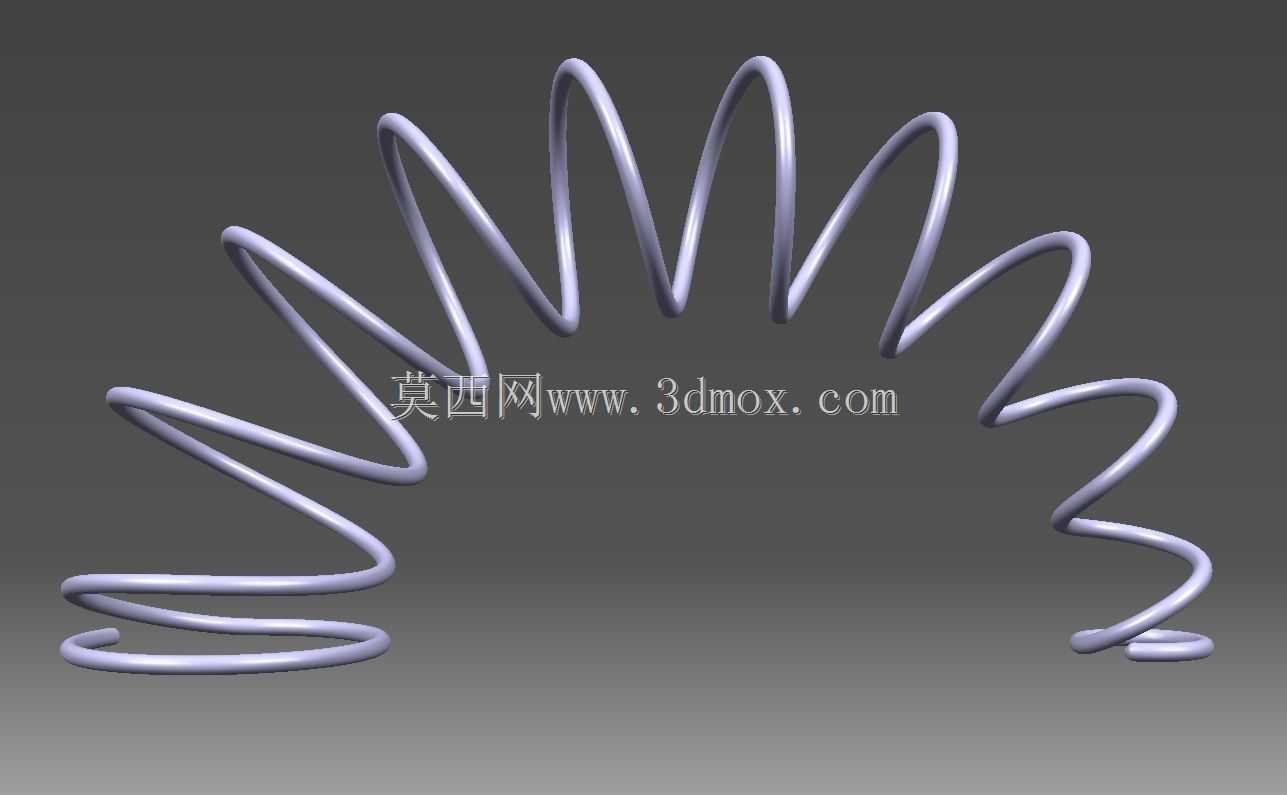

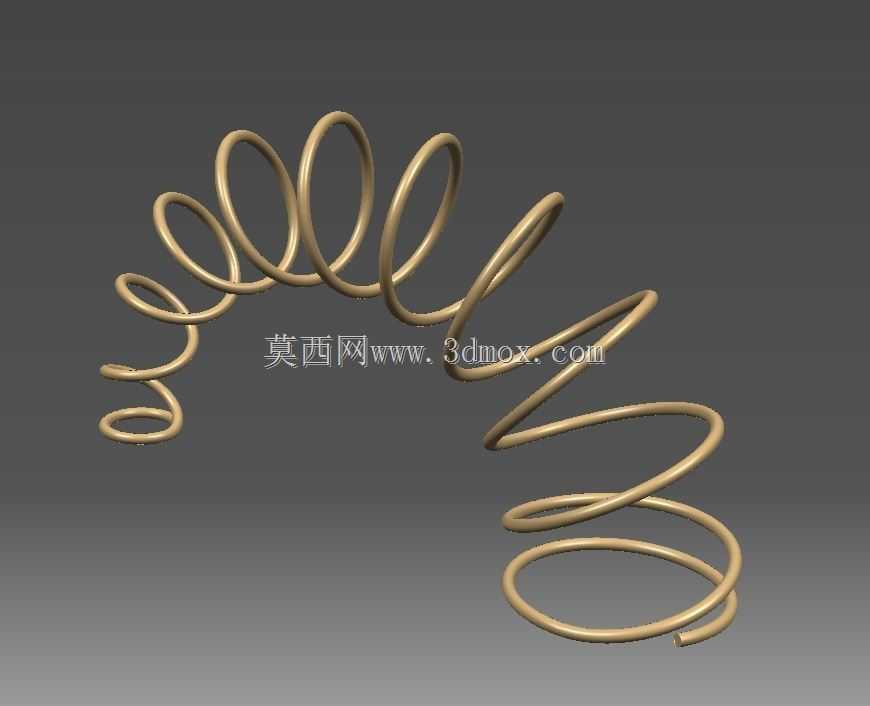

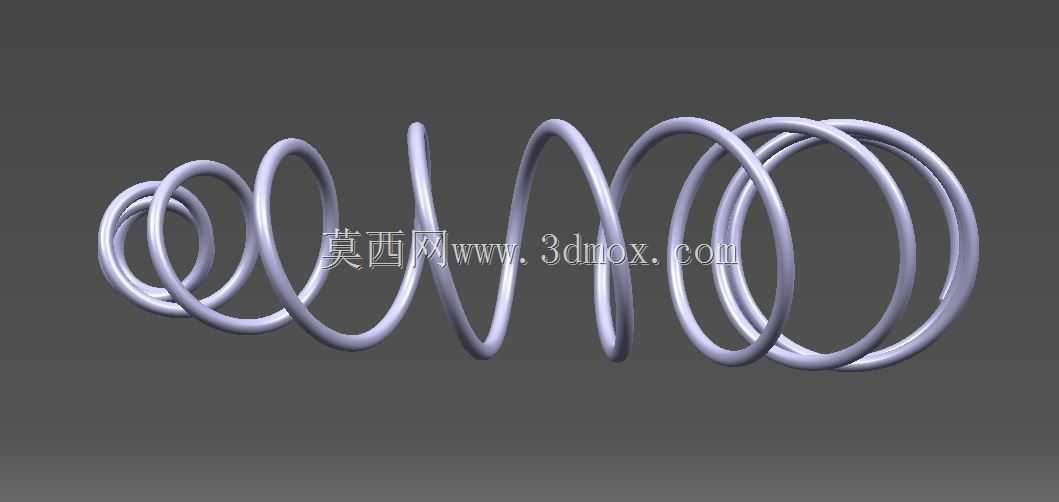

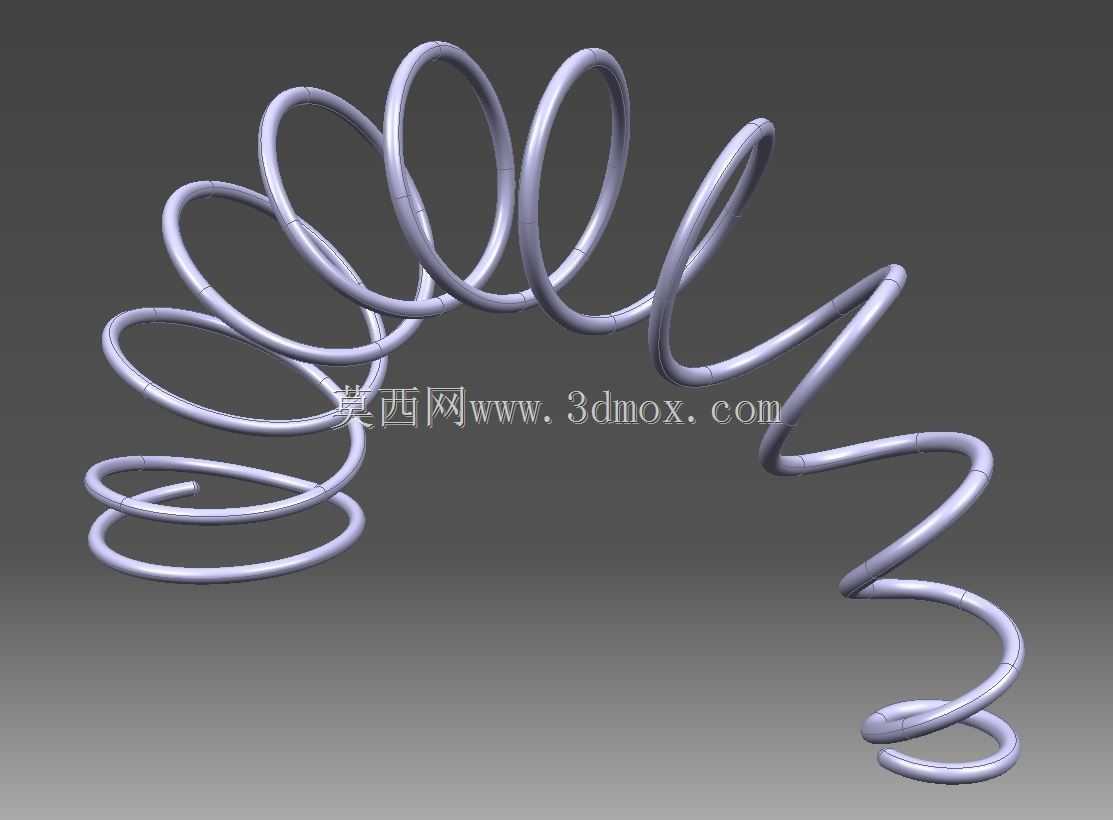

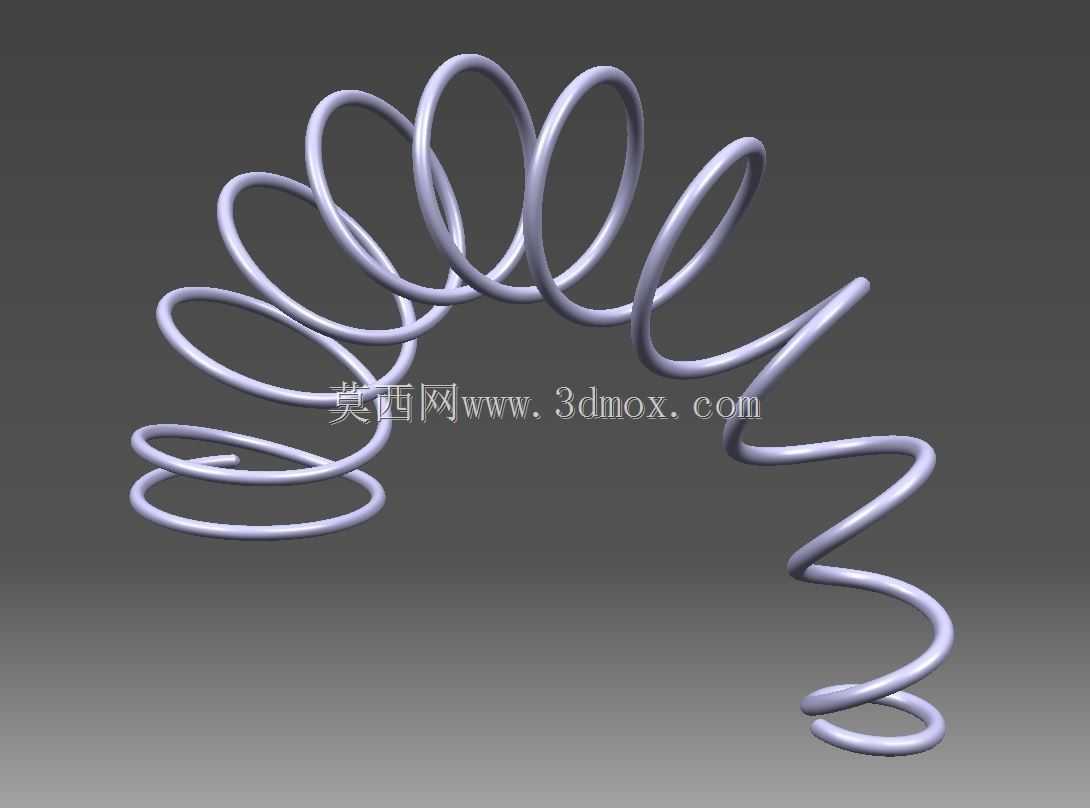

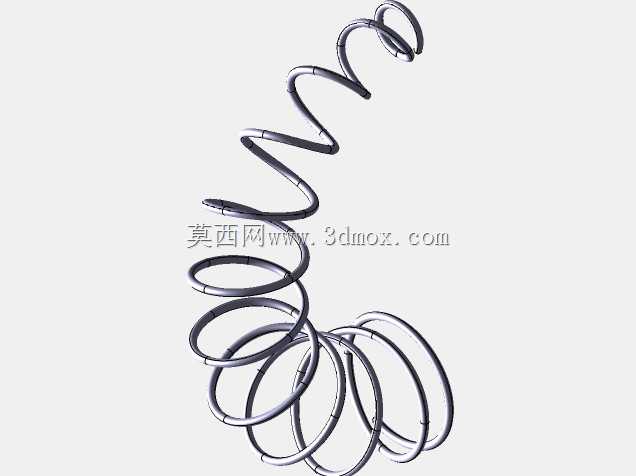

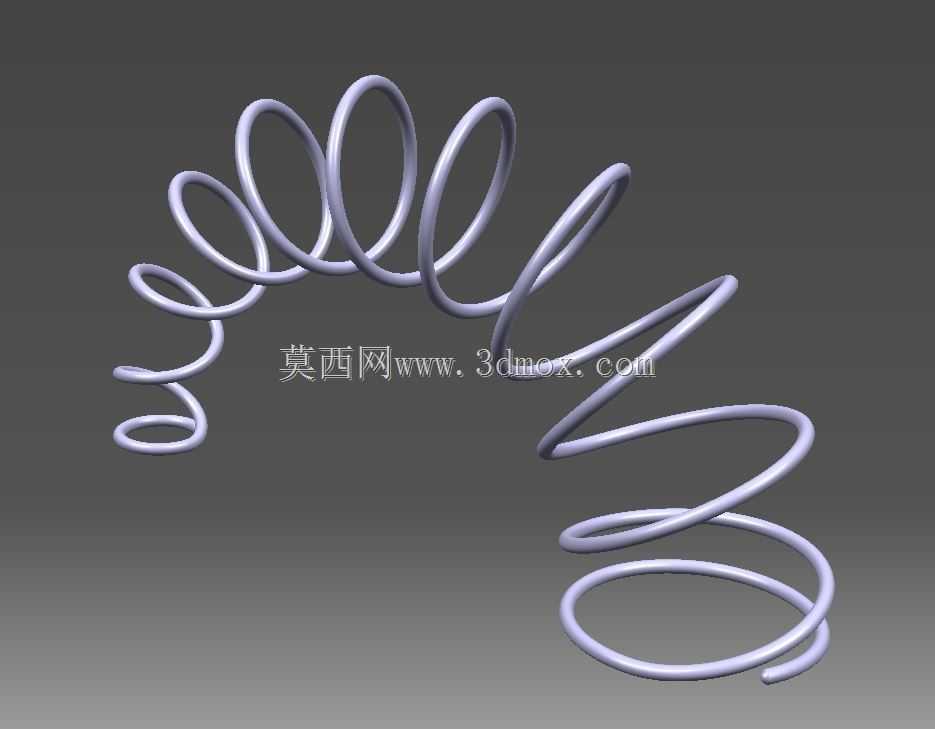

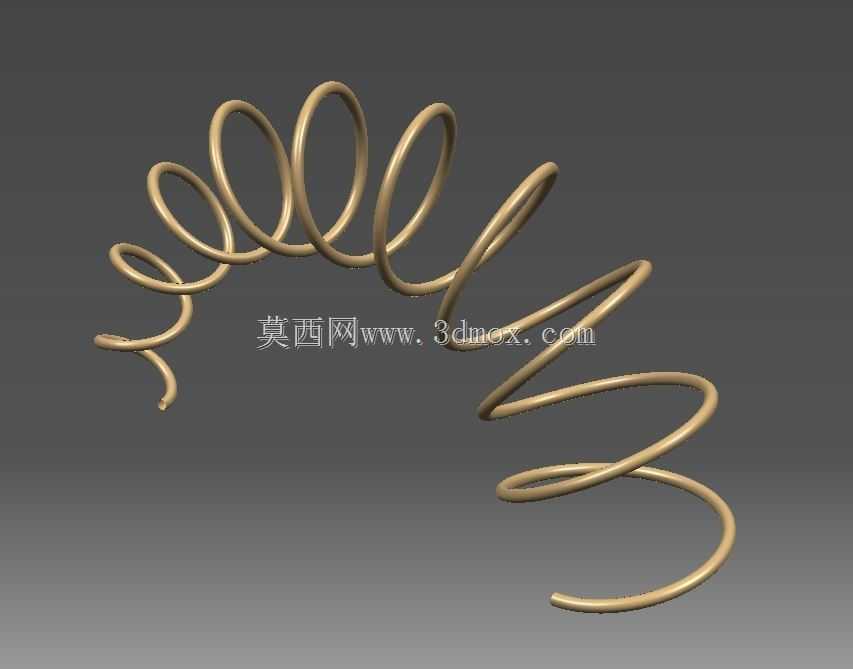

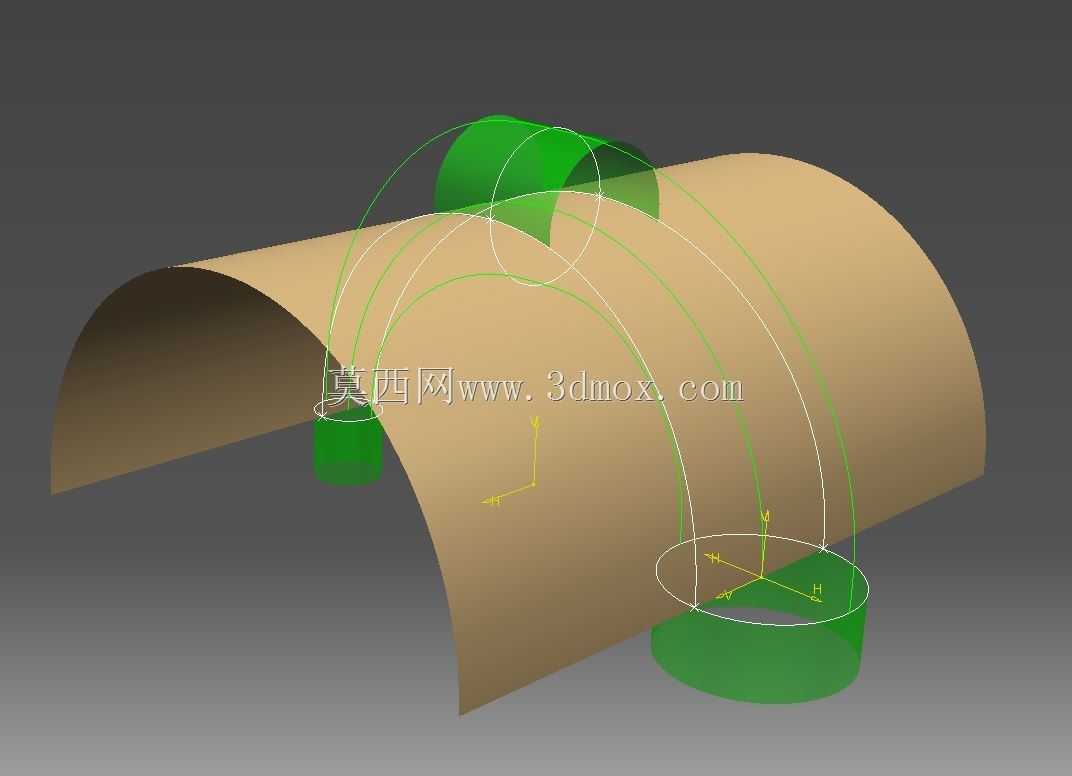

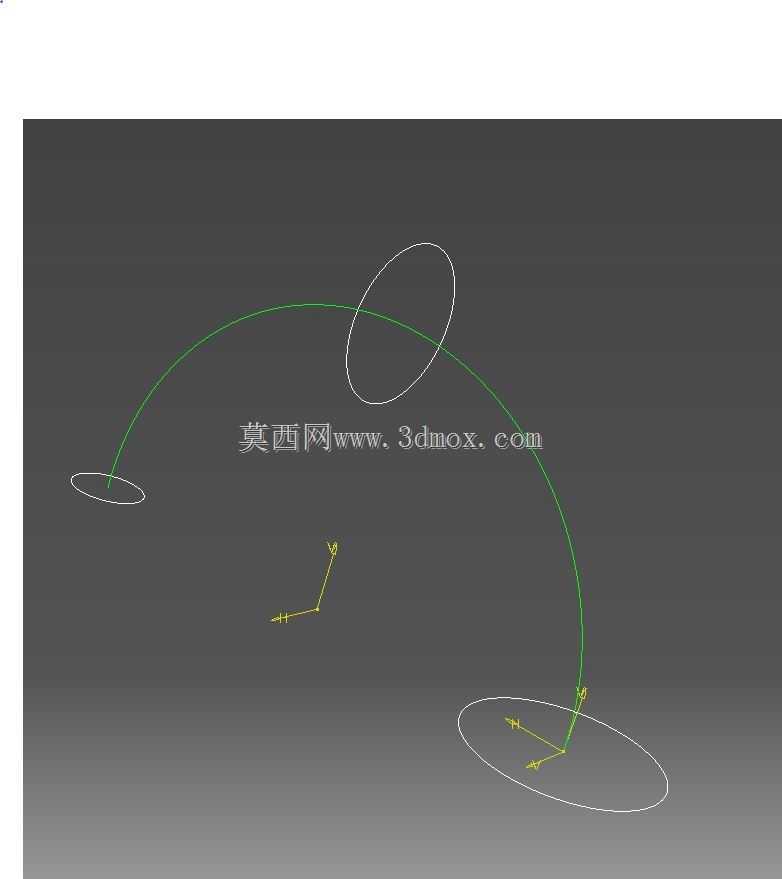

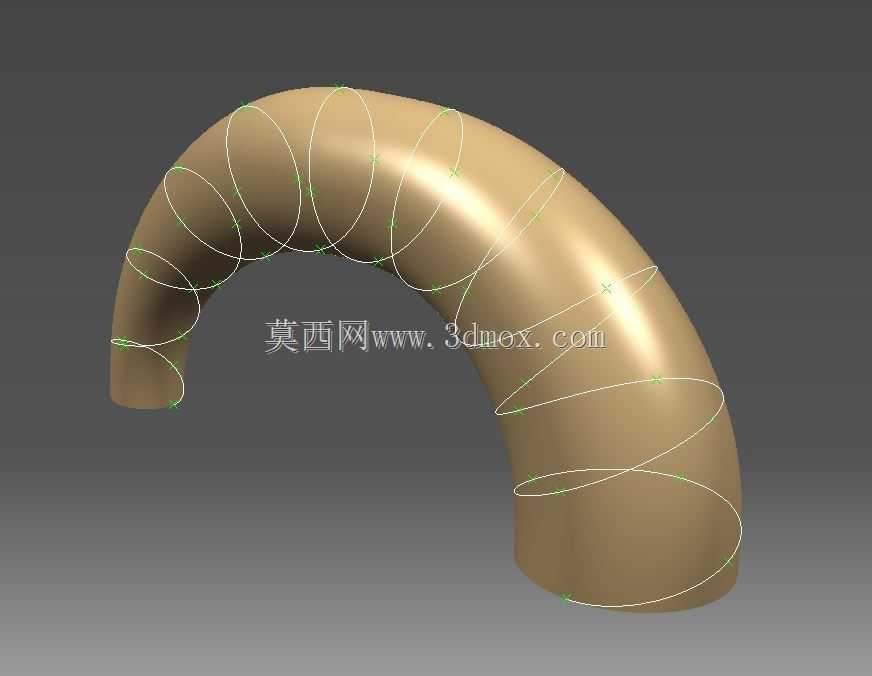

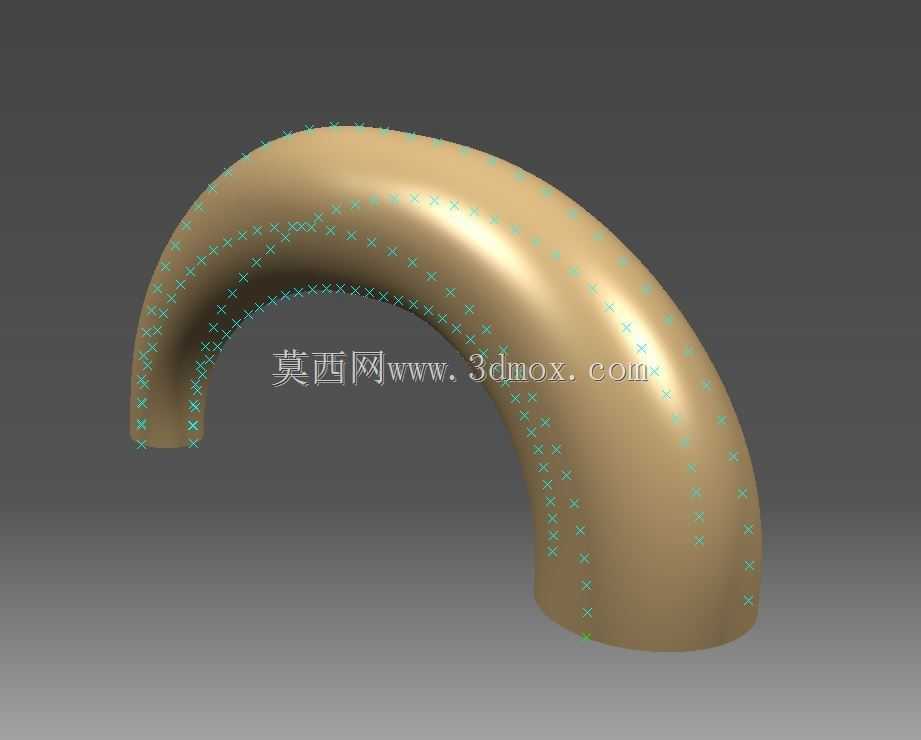

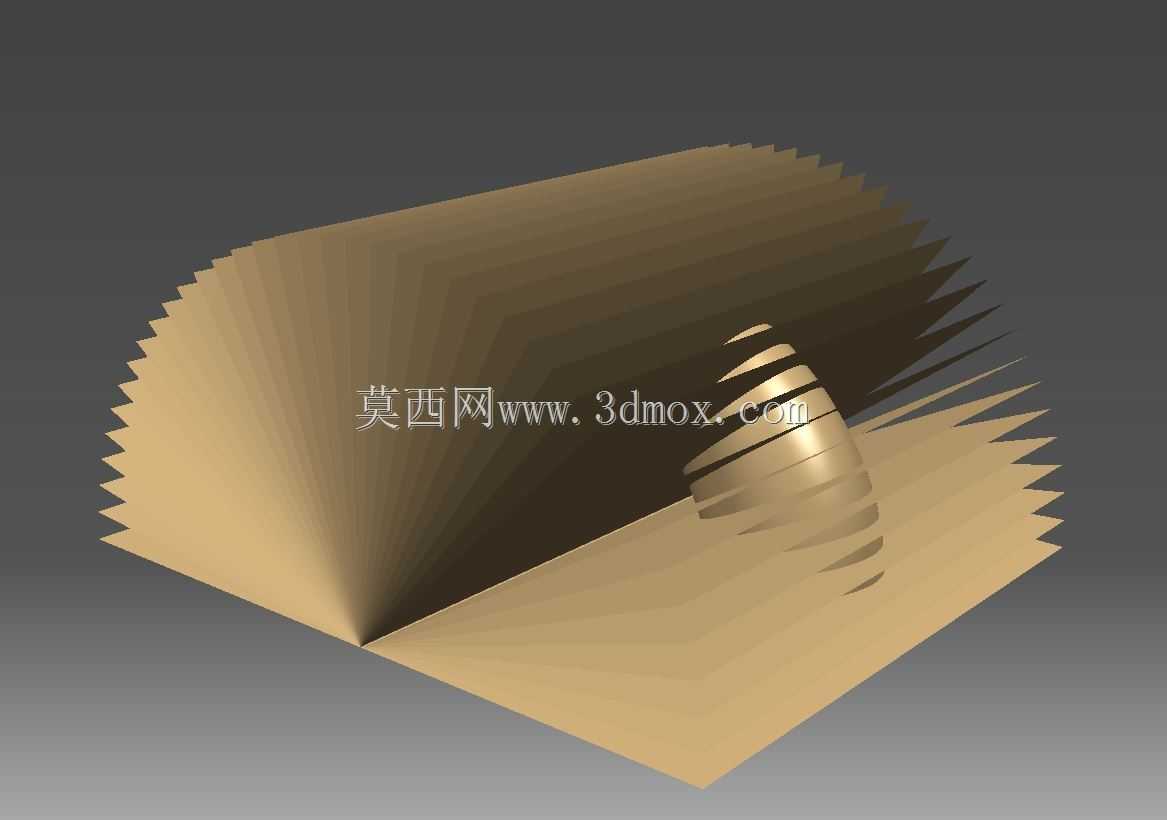

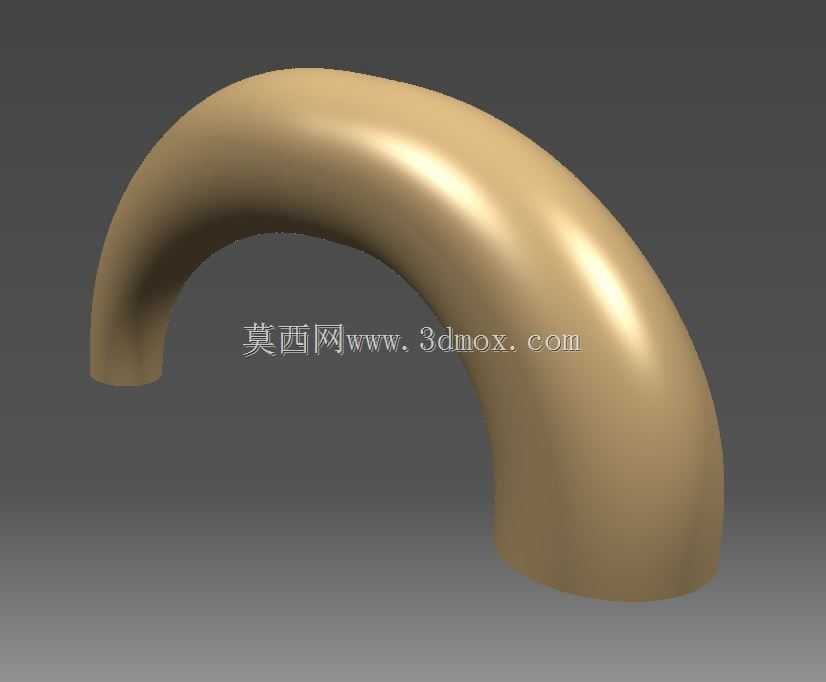

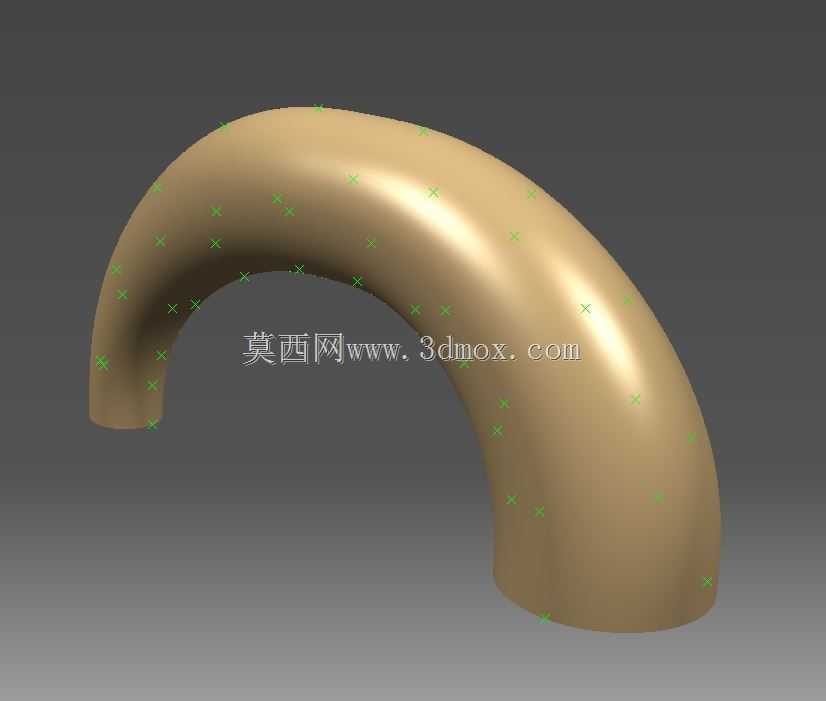

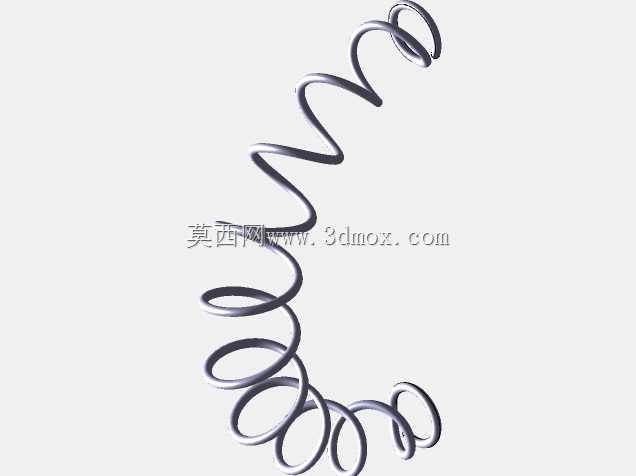

从安装边界来看，这款弹簧的两端直径分别为20毫米与50毫米，中间过渡区段直径随弯曲角度逐步变化，90度弯折位置的簧圈直径为40毫米，整体弯曲弧度贴合180度的环形安装空间，安装时不需要额外设计导向杆，簧体自身的弯曲形态就可以限定形变方向，不会在受压时出现径向窜动。在建模过程中，需要先扫掠出符合曲率要求的螺旋中心路径，再根据不同位置的直径参数调整簧圈截面的扫掠轮廓，确保每一圈簧丝的间距均匀，在最大压缩量下相邻簧圈之间仍保留合理的间隙，避免并圈后出现刚性碰撞，同时要保证簧丝的过渡平滑，在直径变化的区段不会出现应力集中的拐点，提升弹簧的抗疲劳寿命。这类异形弹簧相比标准直线弹簧，不需要对安装空间做额外的避让设计，能在紧凑的异形空间内完成弹性支撑、复位、缓冲的功能，尤其适合那些安装腔形态不规则、无法布置标准弹簧的特殊结构中，在设计时需要提前核算不同区段的压缩行程，确保每一段簧圈的形变量都在材料的许用应力范围内，避免局部过载导致簧丝断裂。
