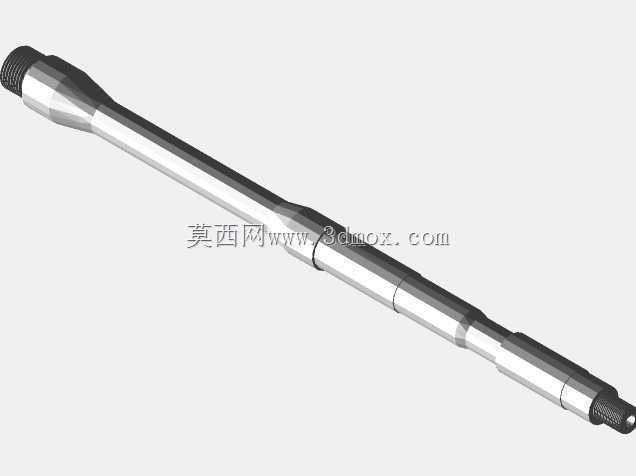

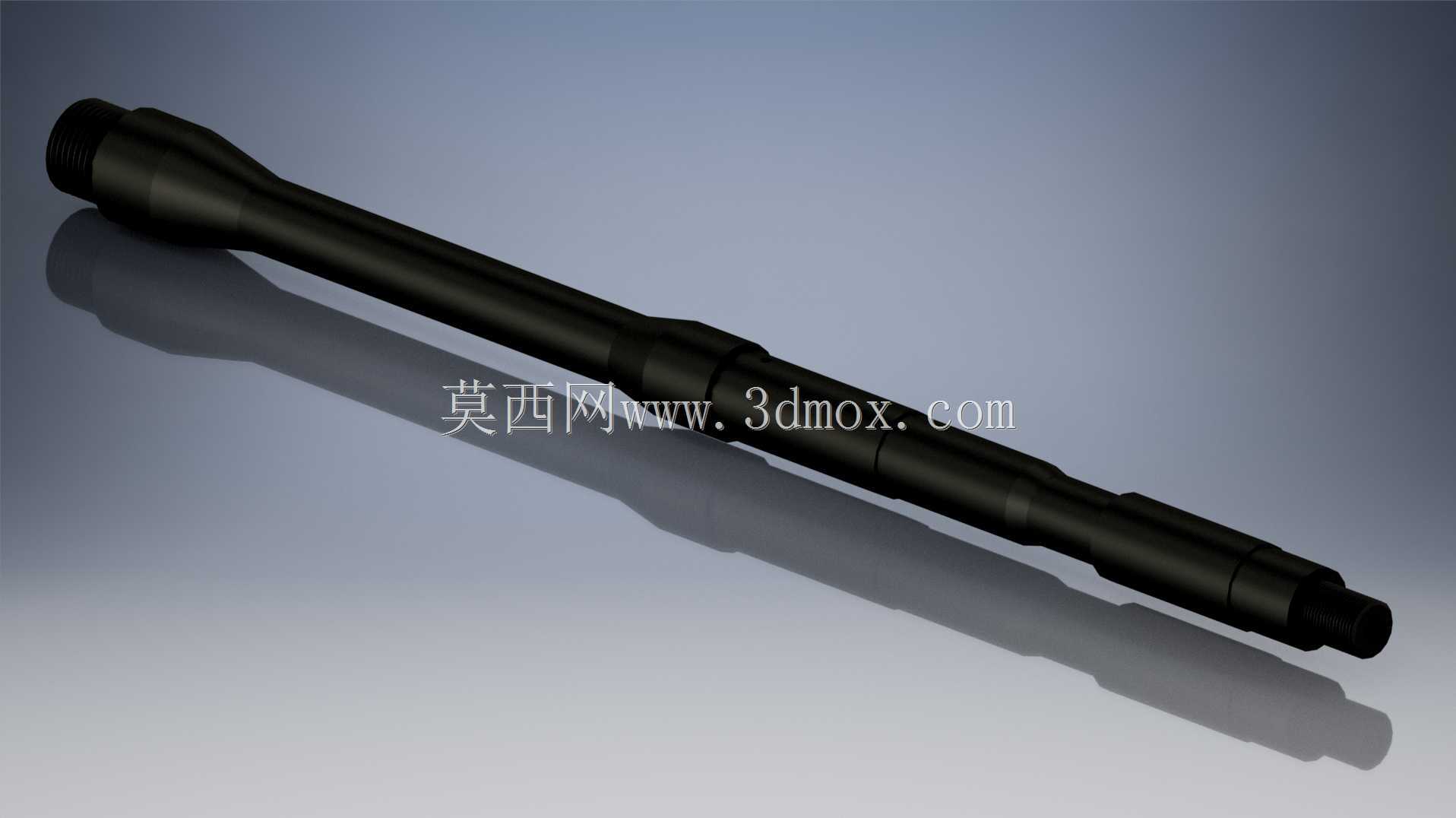

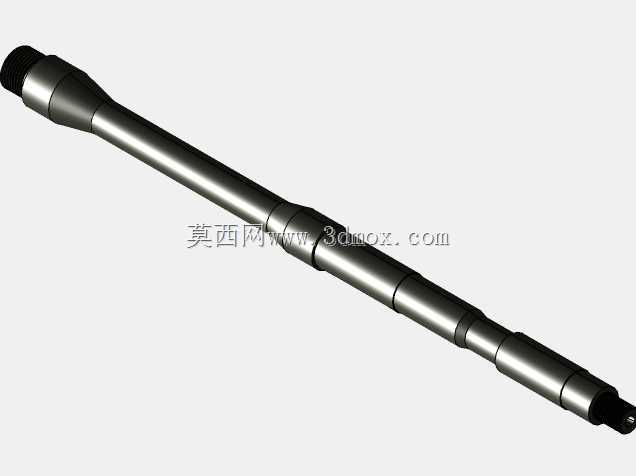

14.5英寸M4轮廓AR步枪枪管结构设计

在轻武器结构设计领域，枪管作为发射药能量转换、赋予弹头初始射向与转速的核心部件，其结构合理性直接决定整枪的射击精度、寿命与使用可靠性，本次呈现的14.5英寸M4轮廓AR枪管，是适配卡宾枪定位的经典结构方案，在民用射击运动、战术训练场景中有着广泛的应用基础。从实际使用场景来看，14.5英寸的枪管长度平衡了短管枪械的携行机动性与标准长度枪管的弹道性能，既能够满足室内近距离射击场景下的快速转向、携行便捷需求，又不会因枪管过短导致枪口初速降幅过大、有效射程缩水过多，适配多数卡宾枪类AR平台的使用定位。该枪管内腔采用5.56x45mm北约标准口径设计，内膛加工有匹配该口径弹种的标准缠距膛线，能够保证弹头在膛内运动时获得稳定的旋转速度，出膛后保持稳定的飞行姿态，保障不同射击距离下的弹道一致性。外形上采用标准版M4枪管轮廓，外径设置为0.750英寸，这个外径尺寸是AR系列枪管与护木、导气组件适配的通用安装边界，能够直接兼容标准尺寸的导气箍、护木锁紧环等周边配件，无需额外的适配改装即可完成整枪组装。枪口位置加工有1/2x28标准螺纹，该螺纹规格是5.56口径AR平台的通用枪口装置接口，可以直接兼容市面上绝大多数同规格的消焰器、枪口制退器、消音装置等膛口附件，用户可根据不同的使用场景快速更换对应附件，满足不同射击需求。气口位置的长度尺寸完全匹配卡宾枪长度导气系统的安装要求，能够与标准卡宾长度的导气管、导气箍精准配合，保证自动机循环过程中的导气量处于合理区间，既不会因导气量过大导致自动机后坐速度过快、枪机撞击机匣尾部造成部件损耗加剧，也不会因导气量不足导致后坐能量不够、出现供弹故障或抛壳不畅的问题。从设计思路层面来看，该枪管的轮廓设计充分考虑了重量与强度的平衡，在枪管尾部与机匣配合的部位、导气箍安装部位、枪口螺纹根部这些受力集中的位置保留了足够的壁厚，保证枪管在持续射击过程中不会因高温高压出现形变，同时在非受力段适当缩减外径，控制整根枪管的重量，降低整枪的前部配重，提升据枪时的平衡性，减少长时间据枪的疲劳感。需要明确的是，该结构仅可用于结构原理学习、三维建模练习与工程结构参考，不可用于任何违规加工制造场景，所有结构设计的参考都需要在符合相关法律法规要求的前提下开展。
