层叠式交换机包装载具结构设计

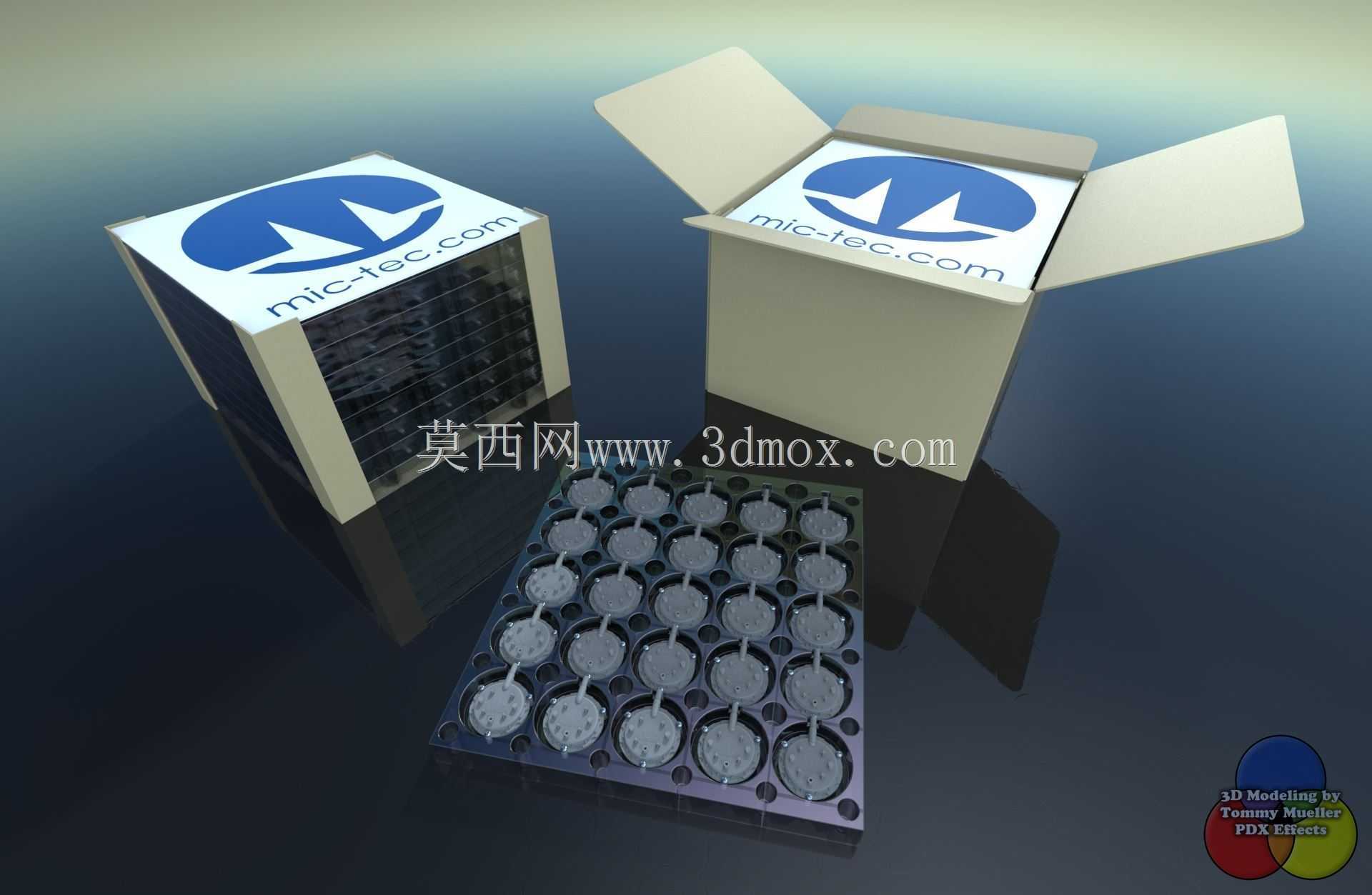

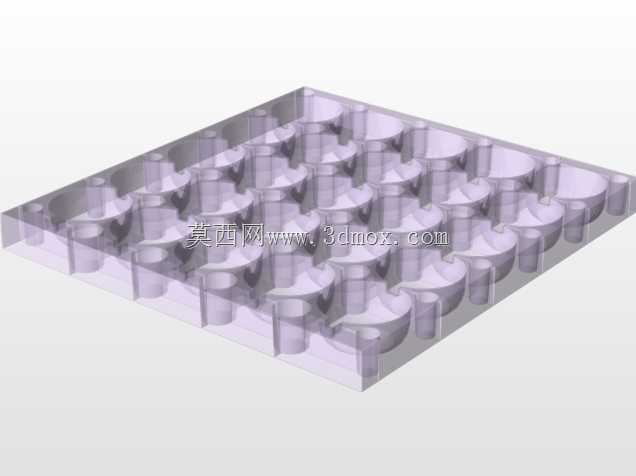

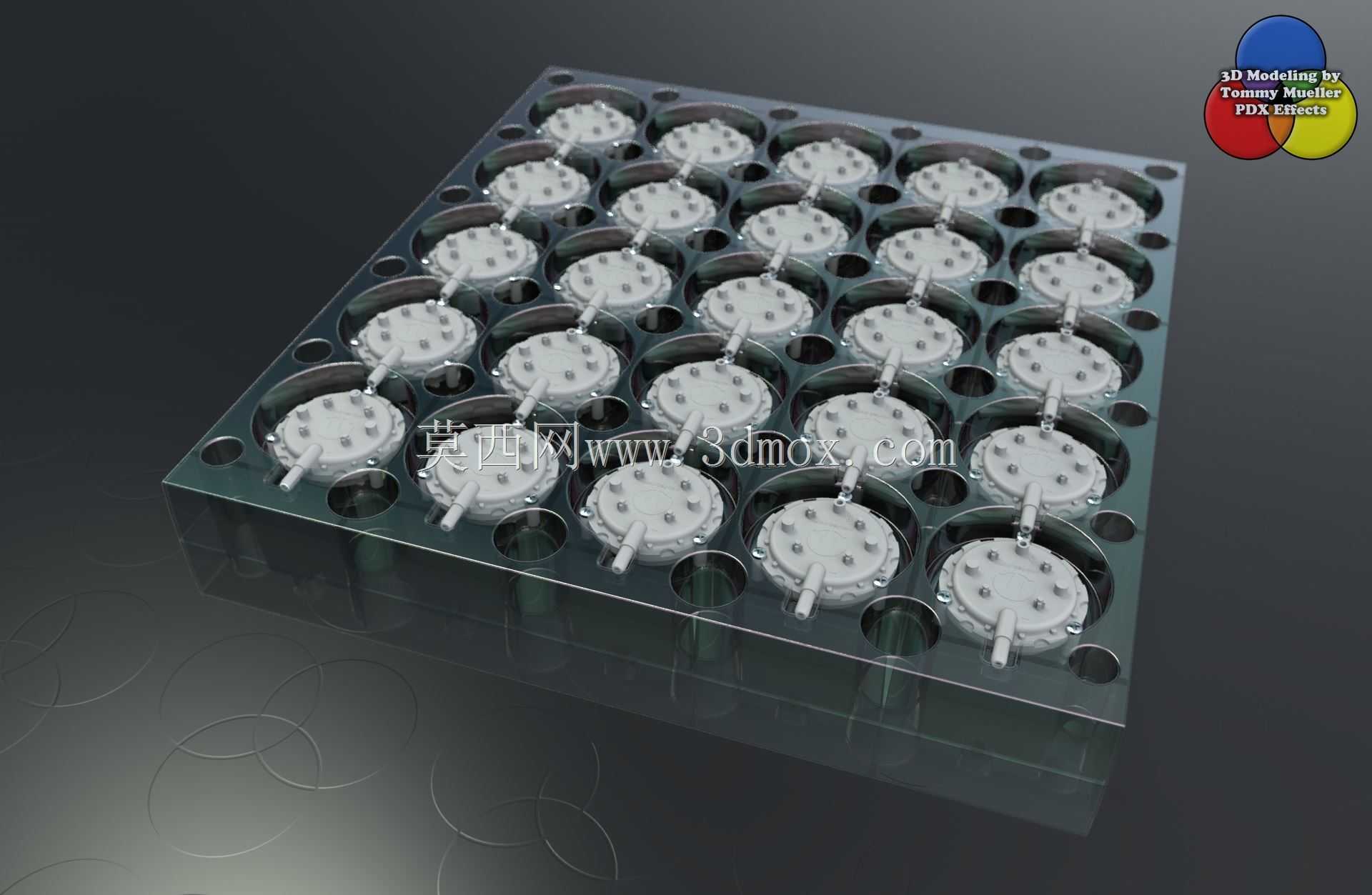

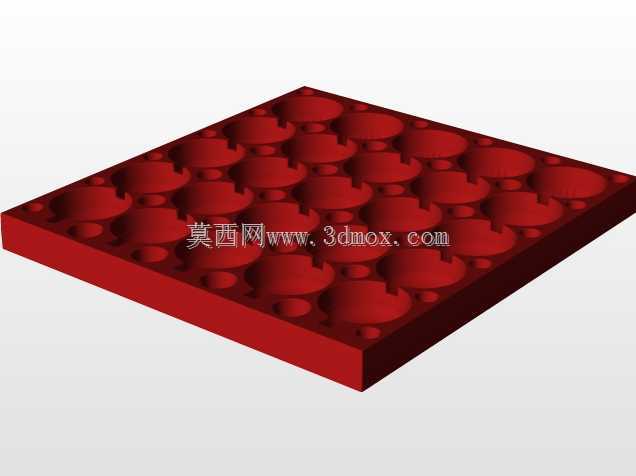

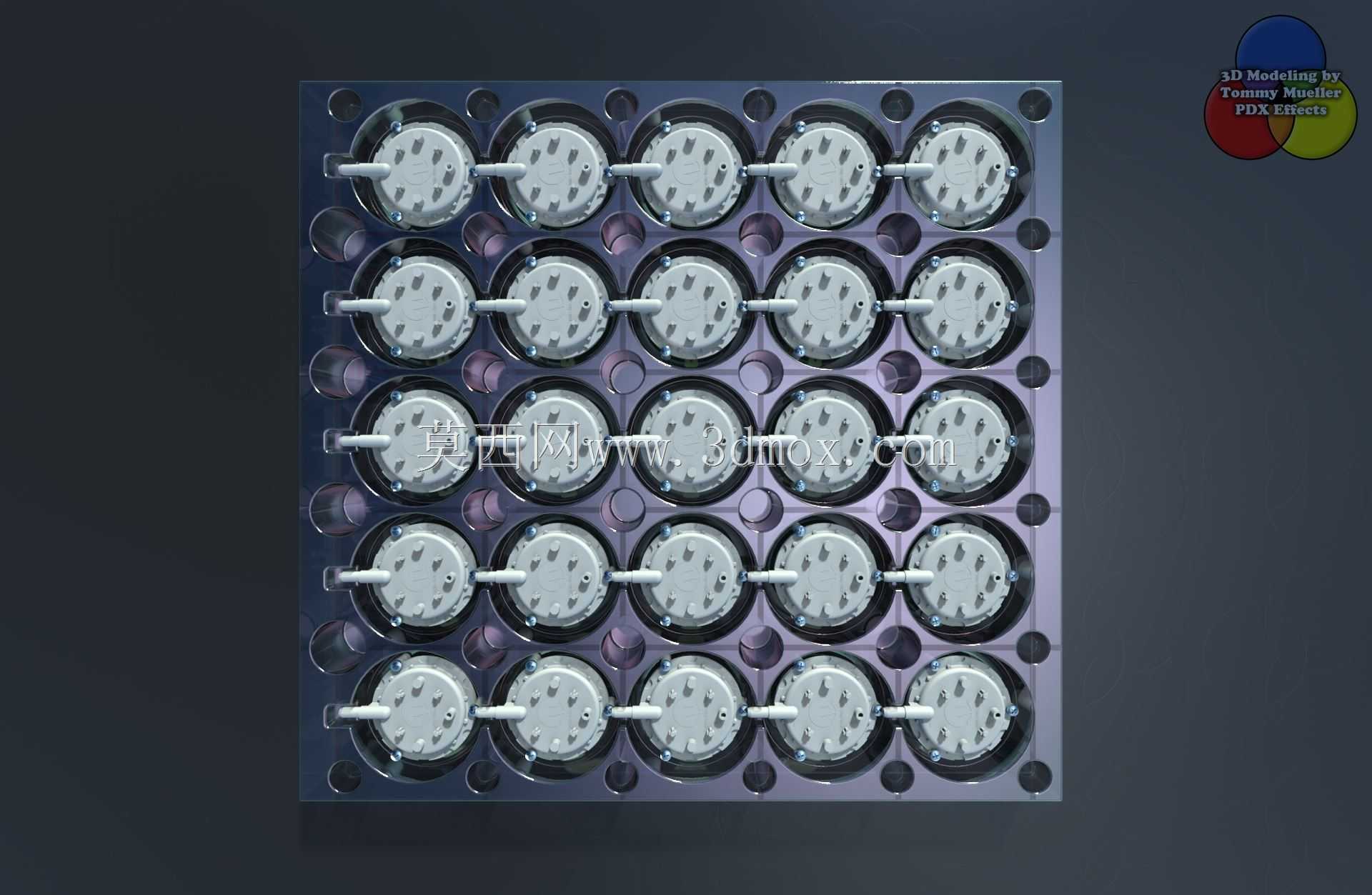

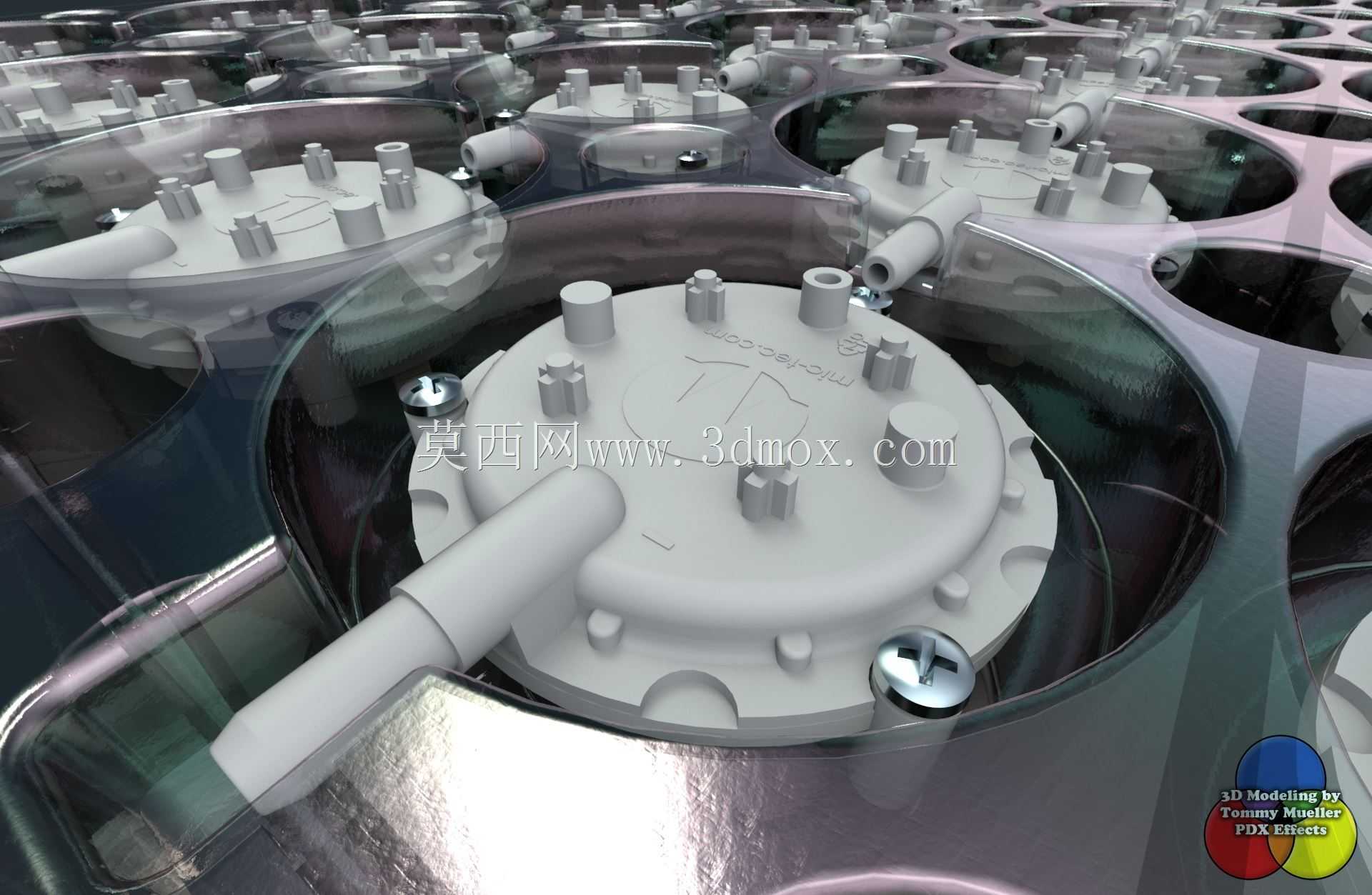

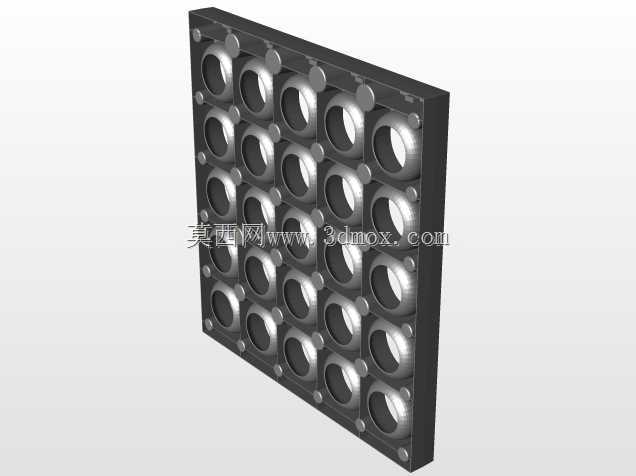

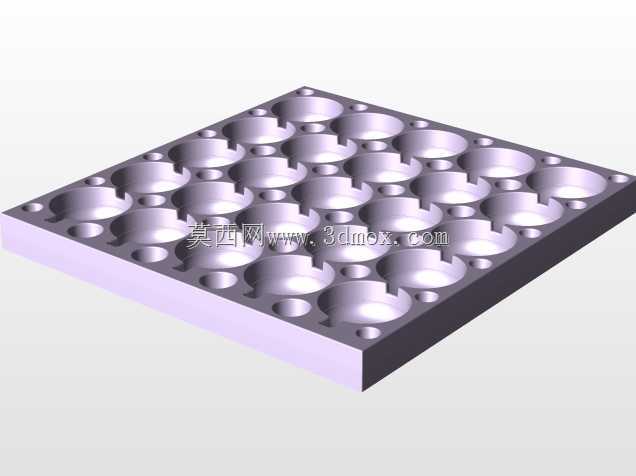

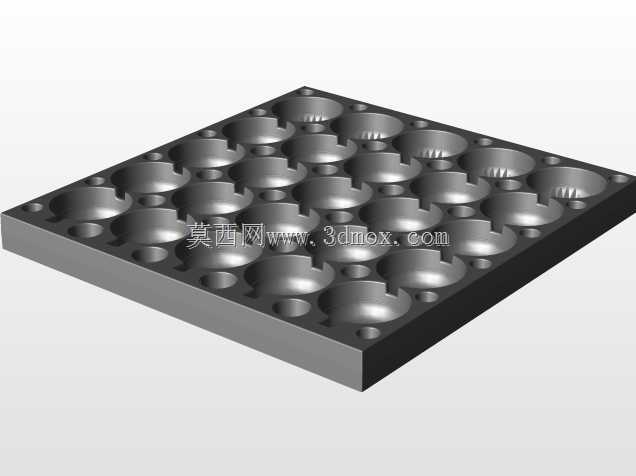

该包装载具主要面向通讯类小型交换机产品的批量周转、仓储及出厂运输场景，解决多数量小体积电子类产品堆叠运输时易磕碰、移位、挤压受损的行业痛点，适配常规纸箱装箱的物流标准，可直接配合现有自动化装箱产线完成上料装填作业。整体结构采用高密度阵列排布逻辑，单组载具单元可精准容纳单台交换机产品，单元型腔完全贴合交换机顶部凸起接口、侧部出线端的外形轮廓，避免产品在载具内出现横向窜动，同时型腔边缘预留0.15mm的拔模斜度，既满足注塑成型的脱模工艺要求，也能在产品取放时形成顺畅的导入导向，降低人工或机械手取放的卡滞概率。载具主体采用0.04英寸厚度的塑料基材成型，框架底部设置带加强筋的支撑格架，筋条高度3mm，均匀分布在单元型腔的间隔区域，当多层载具堆叠时，上层载具的重力完全通过筋条传导至下层载具的框架边缘，不会直接压在下层装载的产品表面，可实现8层满载堆叠不出现塌陷变形，单组载具组合后可完成200台交换机的整箱装载，大幅降低单位产品的包装材料占用与仓储空间占比。载具顶部的产品承载侧设置简化的几何定位图形，可兼容不同型号同尺寸规格的交换机产品装填，定位图形同时作为视觉识别标记，适配自动化装箱设备的视觉定位需求，无需额外增设定位标记点即可完成载具的位置校准。载具侧部设置一体化成型的手持避让槽，方便人工搬运时抓持，同时槽位位置避开堆叠受力区域，不会因手持受力导致载具变形。相邻单元型腔之间设置连通的透气槽，避免产品装填后型腔内部形成密闭气腔导致取件困难，同时也能在仓储过程中平衡温湿度变化带来的腔体内外压差，减少凝露对电子元器件的影响。整个载具结构无额外金属嵌件，完全采用一体化注塑成型，生产环节可通过单副模具批量生产，无需二次组装，成型后飞边控制在0.05mm以内，不会对产品表面造成刮擦损伤。载具的外轮廓尺寸完全匹配标准瓦楞纸箱的内部安装边界，四周预留2mm的纸箱装配间隙，装箱时无需额外填充缓冲材料即可实现载具在箱内的位置固定，兼顾包装防护性能与材料成本控制。
