蓝色经典款办公订书机三维建模设计

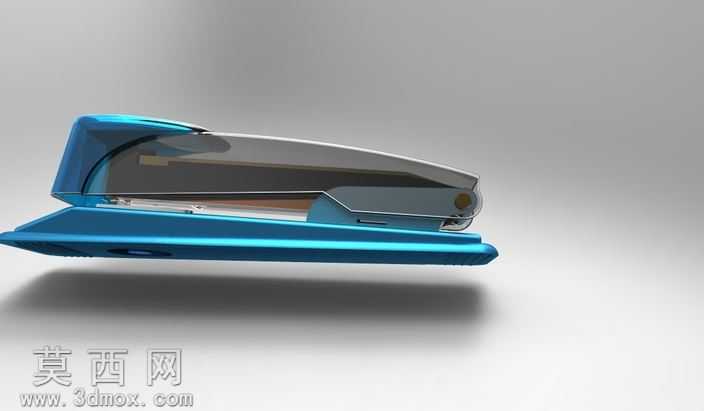

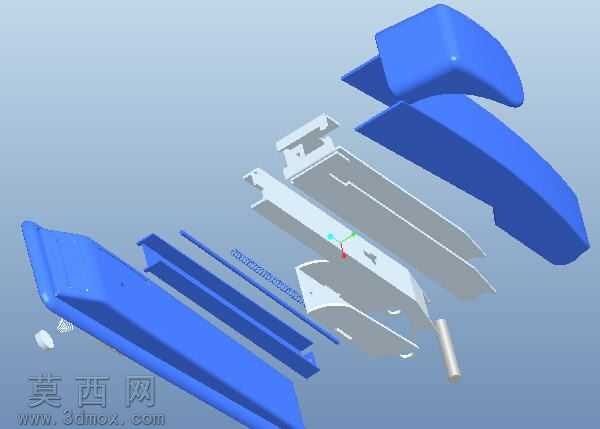

本款订书机三维建模作品采用Pro/Engineer Wildfire R5.0软件完成全参数化建模，整体还原了日常办公场景中经典蓝色订书机的完整结构与外观质感。建模过程中首先从底座结构入手，精准绘制底座的曲面轮廓，通过拉伸、倒圆角、曲面修剪等命令还原底座前端的装订定位凹槽、底部的防滑垫安装位，同时还原底座与上盖铰接的转轴安装结构，保证各部件装配关系符合实际产品的运动逻辑。上盖部分采用曲面建模方式还原流畅的弧形握持轮廓，对表面的分模线、边缘的高光倒角做了精细化处理，还原塑料外壳的注塑成型特征；内部的钉槽、压钉片、复位弹簧结构均按照真实订书机的传动逻辑做了装配约束，可模拟订书机下压装订、复位的完整运动过程。材质渲染阶段，外壳部分赋予哑光蓝色塑料材质，调整材质的粗糙度、反射参数还原办公塑料文具的细腻质感，金属压钉部件、钉槽部分赋予拉丝金属材质，还原金属部件的冷硬光泽，底部防滑垫赋予黑色橡胶材质，调整凹凸纹理模拟橡胶垫的防滑纹路。设计过程中充分参考了日常订书机的人机工程尺寸，上盖的弧度贴合手掌按压的发力曲线，底座长度适配常规办公桌面的摆放需求，各部件的壁厚、间隙均参考实际注塑产品的工艺要求设置，避免出现建模壁厚不均、装配干涉的问题。整体模型结构完整，细节还原度高，既可以作为办公场景渲染的素材使用，也可作为文具产品结构设计的参考模型，帮助学习者掌握曲面建模、装配约束、材质渲染的相关技巧，理解日常轻工产品从结构设计到外观呈现的完整建模流程。
