齿轮轴承结构奖杯造型指尖旋转摆件

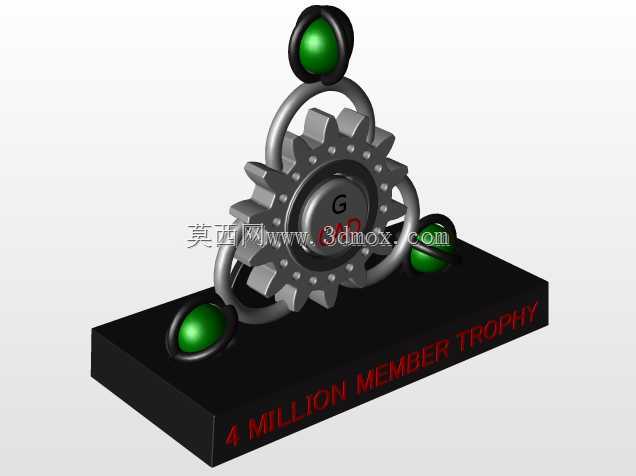

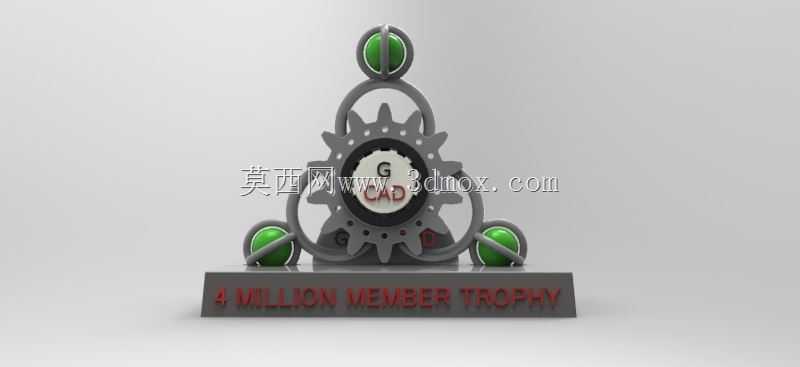

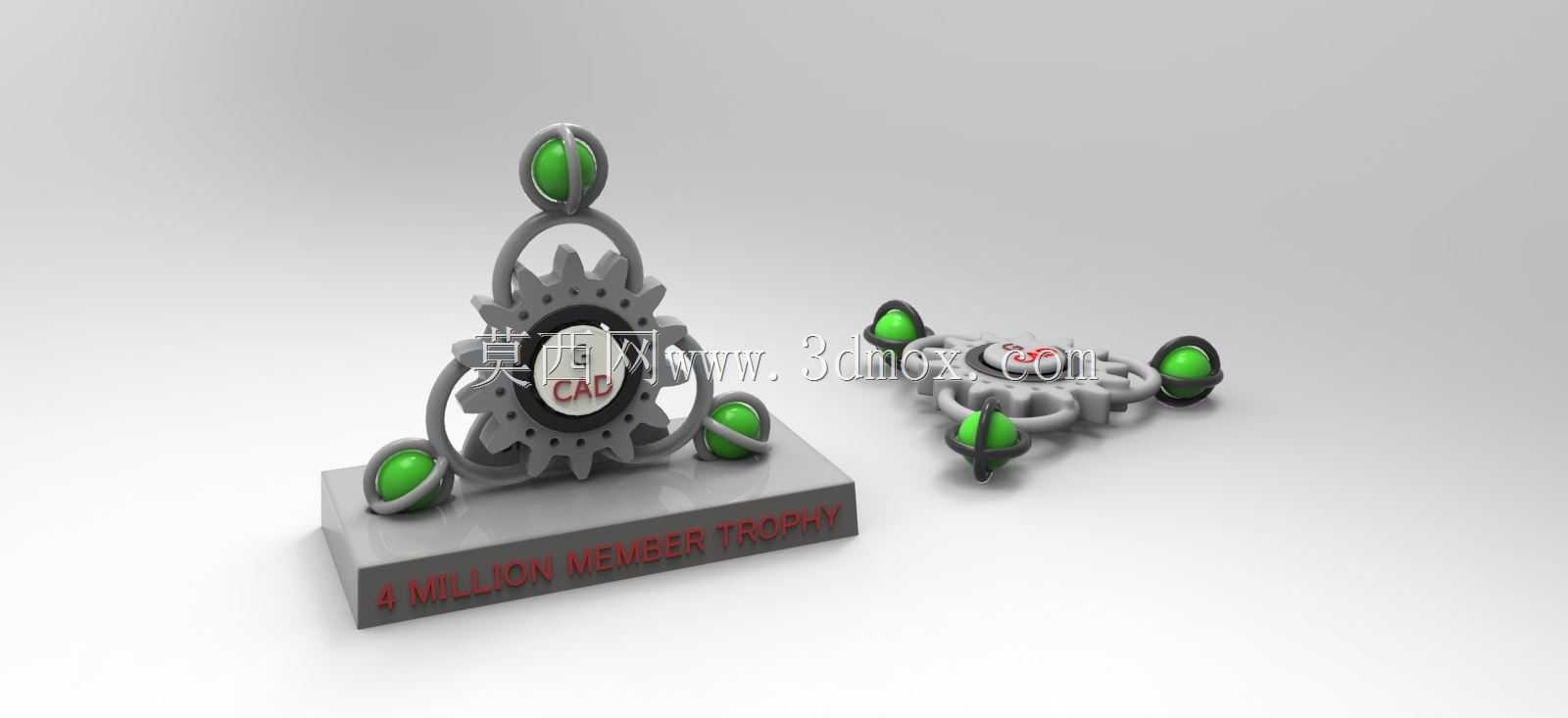

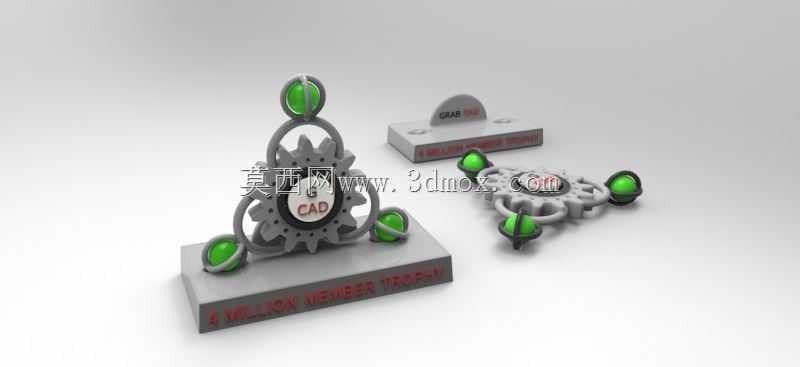

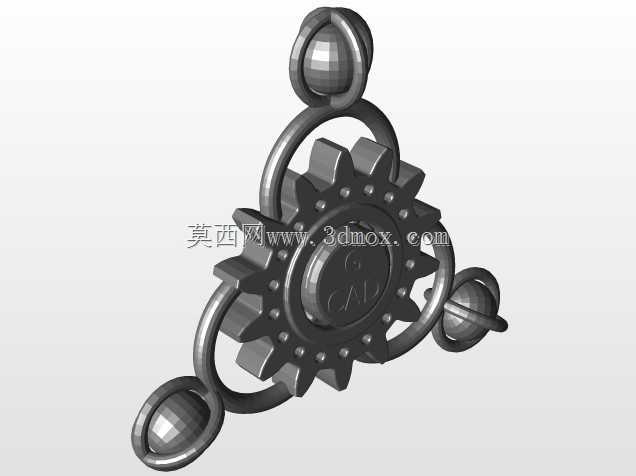

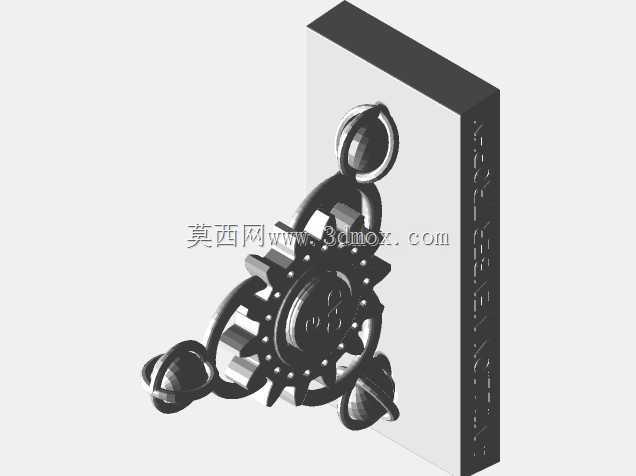

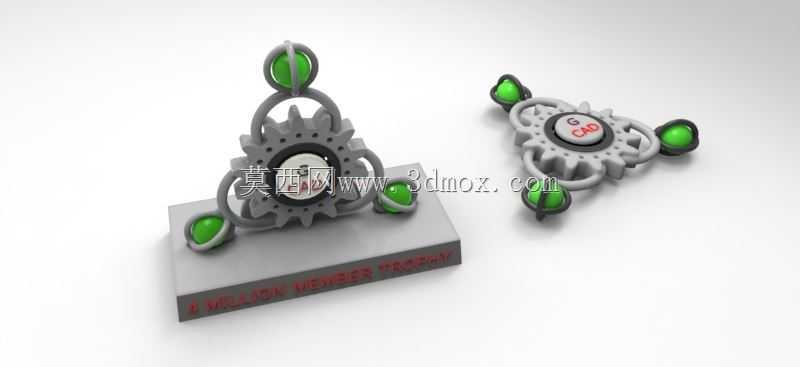

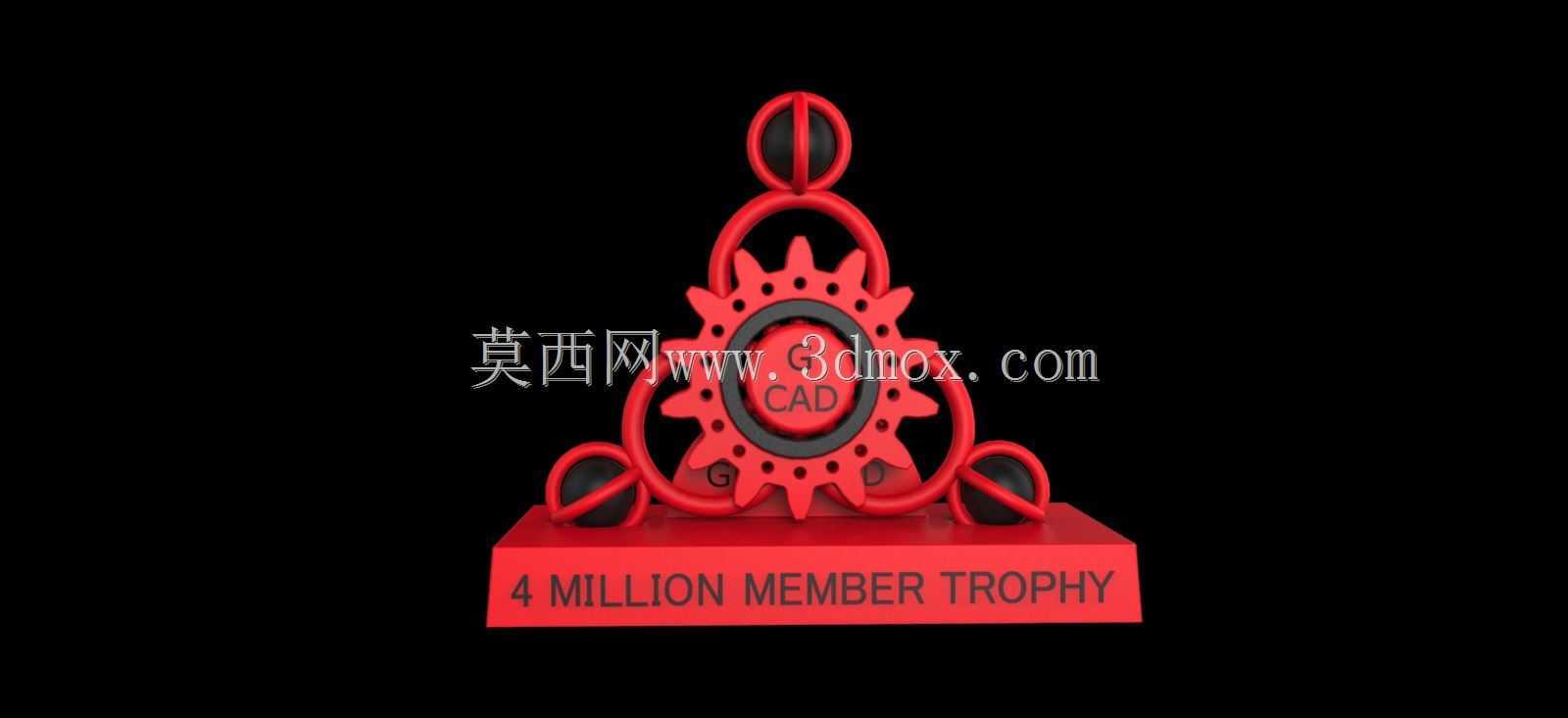

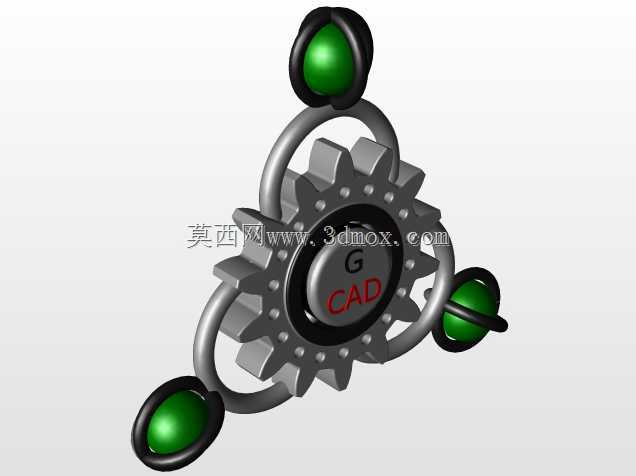

这款融合机械传动结构的创意摆件，将奖杯纪念属性与指尖旋转解压功能结合，核心传动部分采用标准GC系列全球齿轮与微型轴承组件配合，可实现无卡顿的多向同轴旋转，三个带绿色嵌件的配重块沿齿轮周向120度均匀分布，旋转时可形成稳定的动态视觉效果，既可以作为桌面陈列的纪念摆件，也可作为日常手部放松的解压把玩件。设计阶段优先考虑了把玩时的握持手感与旋转动平衡，齿轮模数选用0.5标准值，齿形经过渐开线修形处理，啮合间隙控制在0.02mm以内，避免旋转过程中出现卡滞或旷量，三个配重块的重量差控制在0.1g以内，保证高速旋转时不会出现偏摆抖动。底座部分采用矩形方正结构，底部预留3mm厚度的防滑贴安装位，放置在桌面时不会随旋转作用力发生滑移，底座上表面的定位槽与奖杯主体的安装凸台采用H7/g6间隙配合，既可以保证主体放置时的定位精度，也可随时将主体取下单独作为指尖旋转件使用。从结构应用场景来看，这类集成了真实机械传动结构的创意摆件，既可以作为机械行业赛事、技能竞赛的纪念奖杯，替代传统无功能的纯装饰奖杯，凸显行业属性，也可作为机械设计教学的具象化演示道具，让学习者直观观察行星齿轮结构的传动逻辑与轴承的转动支撑原理。外形尺寸方面，带底座的整体陈列高度控制在75mm，底座长宽尺寸为45mm*30mm，单独作为指尖旋转件使用时的最大回转直径为42mm，握持时刚好适配成年男性的指腹跨度，长时间把玩不会产生硌手的不适感。旋转部分的所有活动接触面都做了R0.3的圆角过渡，没有尖锐棱角，避免把玩时划伤手部，绿色嵌件采用过盈配合压入配重块的安装孔内，配合过盈量控制在0.05mm，日常旋转把玩不会出现松脱掉落的情况。整体结构没有采用额外的紧固件连接，所有零件都通过卡扣与配合面实现组装，后期拆解维护时仅需通过手工即可完成拆装，不需要额外工具，也方便使用者观察内部的齿轮啮合与轴承安装结构。
