金齿轮奖纪念奖杯结构设计

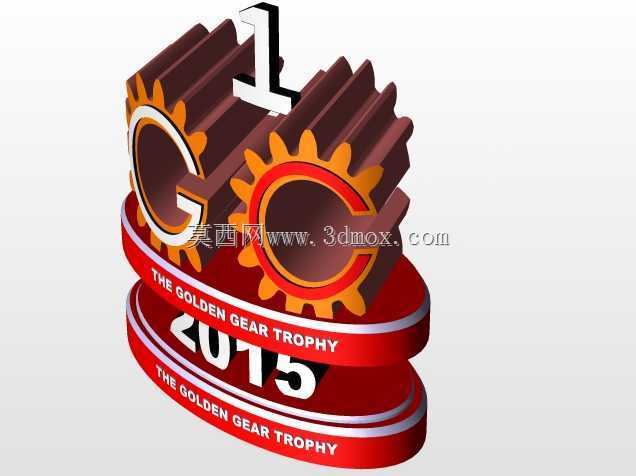

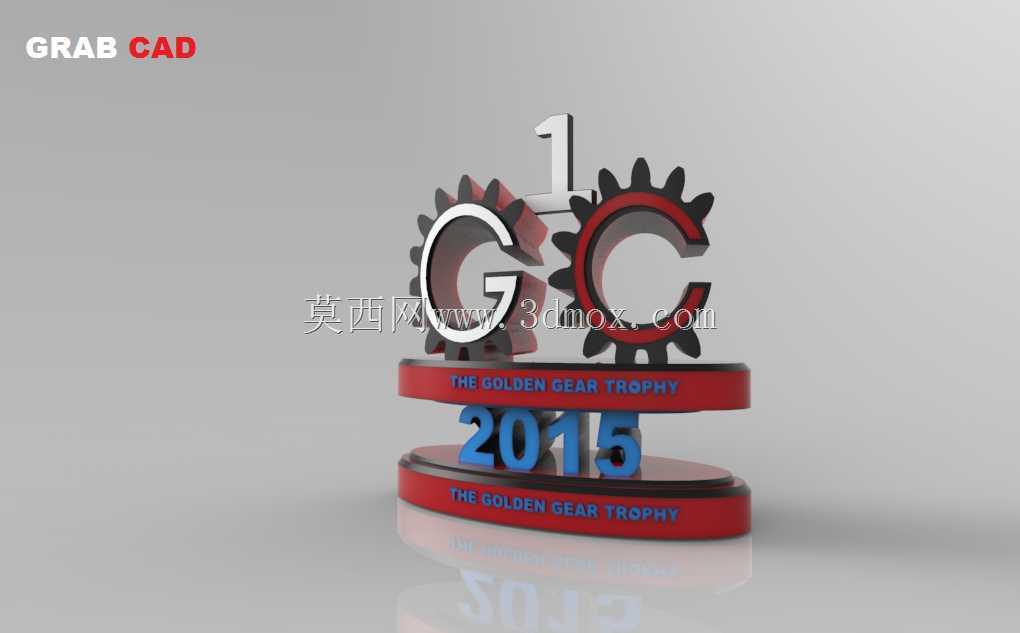

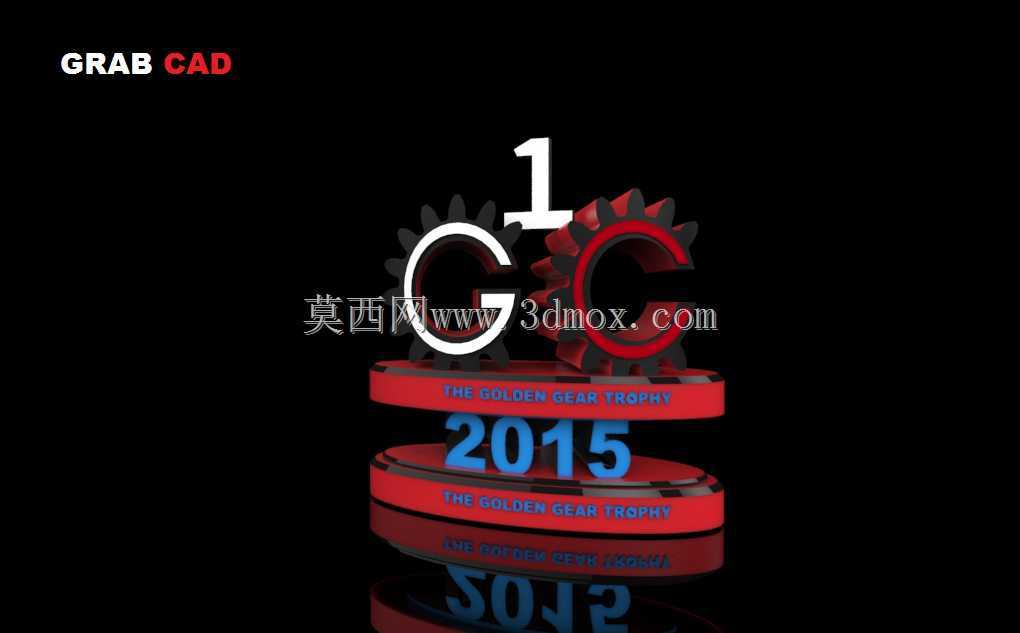

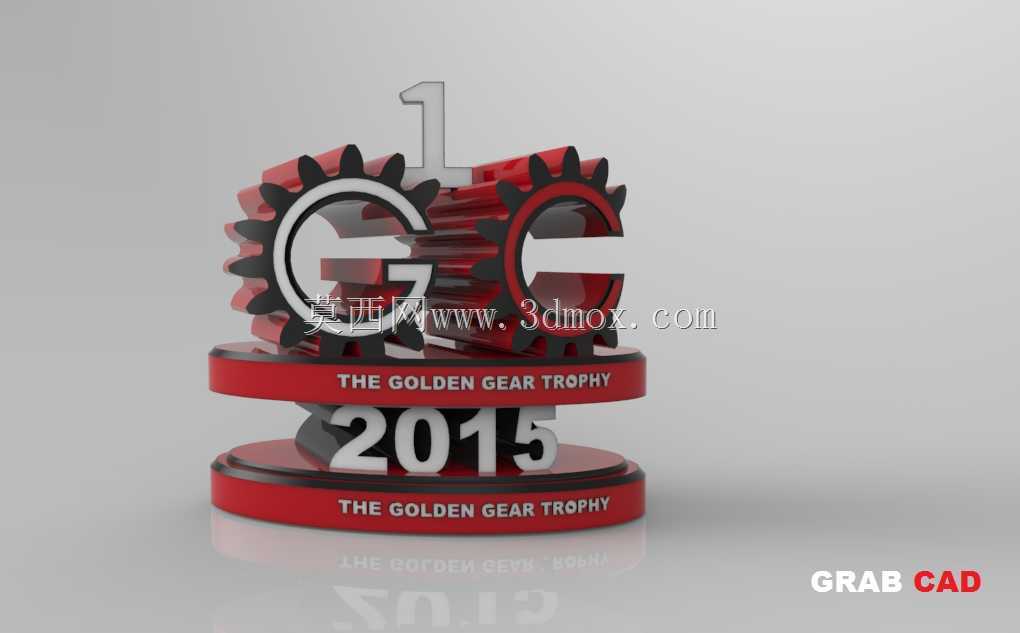

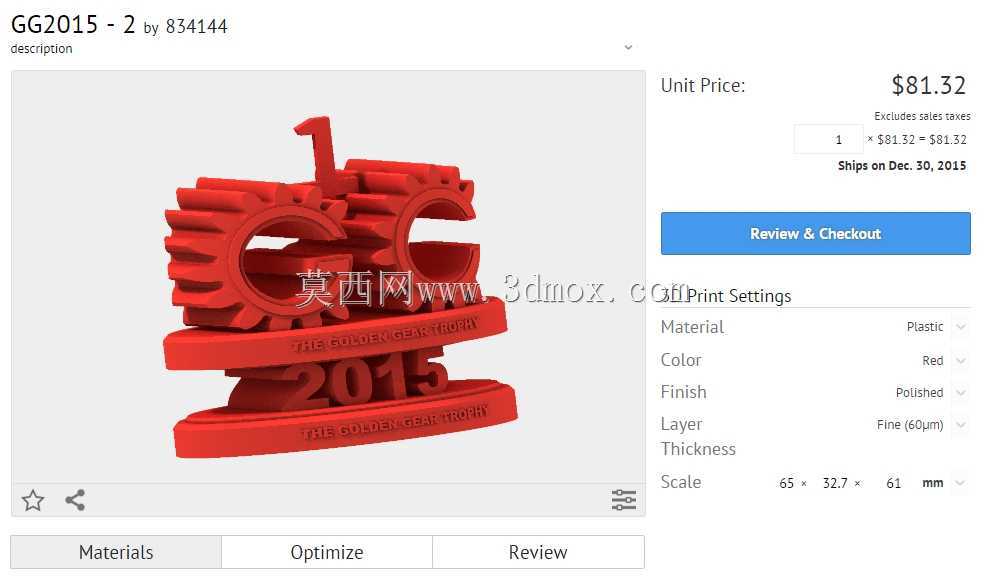

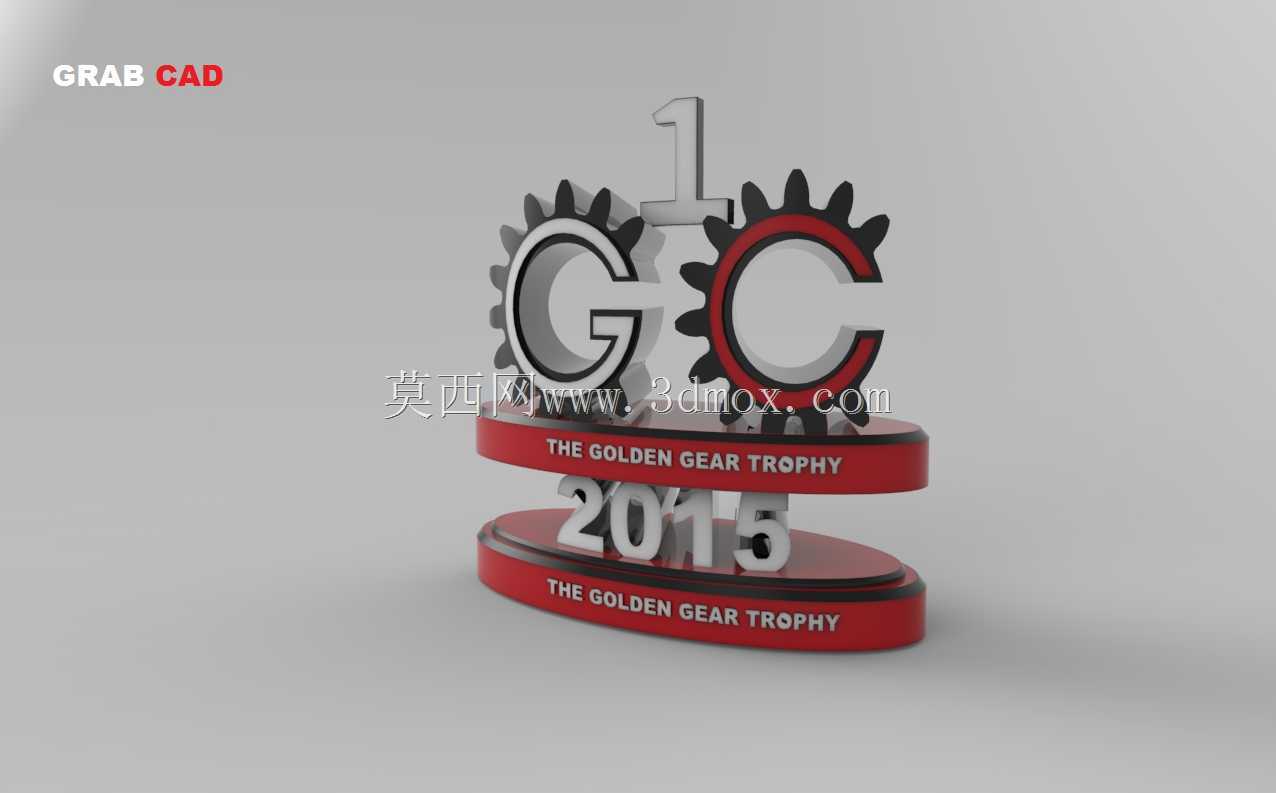

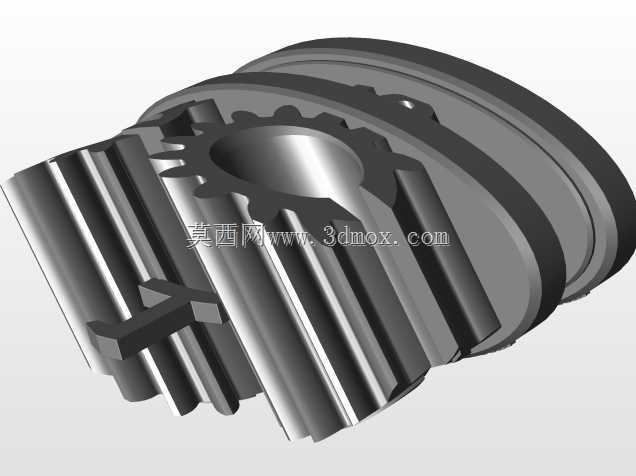

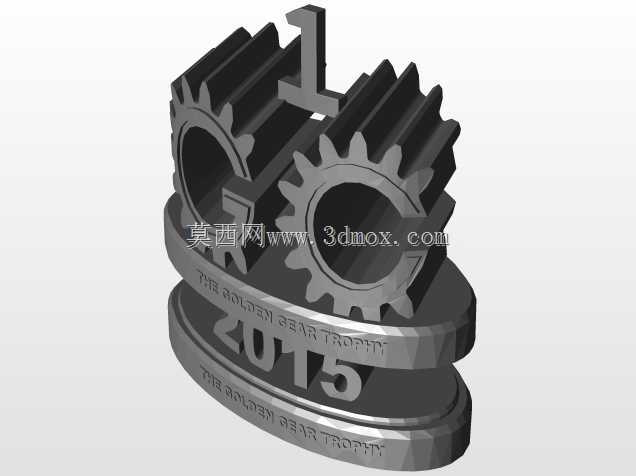

该模型以齿轮为核心视觉符号，将机械传动元素转化为展示类纪念摆件的造型语言。齿轮轮廓在顶部形成左右呼应的识别结构，中间以数字标识强化主题，底部采用分层圆台承托，使整体重心落在较低位置，适合放置于展台、桌面或陈列柜中。从结构关系看，上部齿轮件并非真实传动副，而是承担标识与装饰功能，因此齿形可按视觉比例进行适度夸张，不必满足啮合强度、侧隙和转速要求。建模时仍需保留齿顶圆、齿根圆和轮齿过渡的基本几何关系，避免造型失真。两层圆台之间设置竖向连接段，形成稳定的柱状支撑；圆台边缘做圆角过渡，可减少3D打印或机加工后的锐边，也有利于后期抛光、上色和表面处理。外形边界控制在65毫米×32.7毫米×61毫米范围内，底面投影较小，摆放时对承载面要求不高，但由于整体高度接近宽度的两倍，在运输或频繁触碰场景下应增加底部配重，或在底面预留防滑垫、铭牌安装位。红色饰带区域环绕于圆台侧面，适合通过丝印、激光雕刻或分色喷涂呈现文字；若采用塑料打印，建议将饰带文字做成浅浮雕，再通过填色提升可读性。顶部数字与齿轮件之间存在前后叠层关系，装配时需明确定位面，可在背部设置细小凸台或粘接平面，避免侧向受力后脱落。该类物件常见于行业活动展示、企业展厅陈列和工程师个人收藏，不承担机械载荷，设计重点在于轮廓识别、重心稳定和表面工艺可实现性。对于三维建模人员，处理这类模型时应区分外观面与支撑面：外观面需保证曲面连续和齿形对称，支撑面则要保证底面平整、各层同轴。若用于3D打印，悬空的轮齿内侧和数字底部应考虑添加支撑或调整摆放角度；若用于切削加工，则需评估刀具能否进入齿根圆角区域。整体结构虽不复杂，但把机械符号、纪念属性和制造约束结合在一起，能够作为工业风展示件设计的典型练习对象。
