480V交流异步电动机三维结构设计

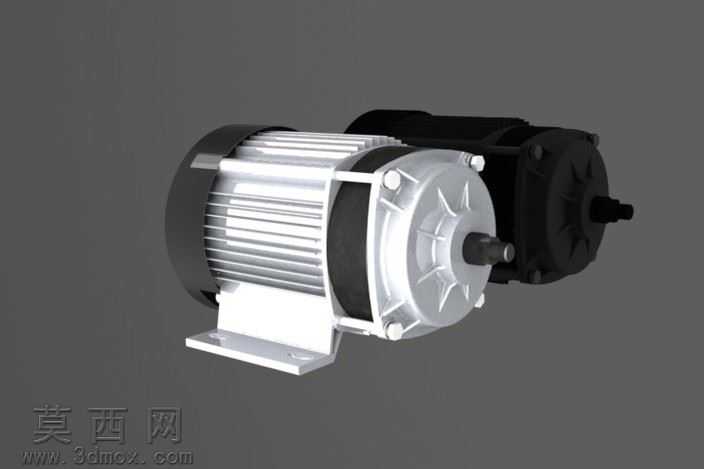

本作品为480V规格交流电动机的三维数字化设计成果，建模阶段依托参数化建模逻辑完成全结构还原，首先对电机的核心组成部分进行拆分建模：针对定子外壳部分，通过拉伸、阵列特征构建出外壳表面的散热筋结构，精准还原散热筋的排布间距、凸起高度与倒角细节，保证散热结构的形态与实际工业产品一致；针对端盖部分，通过旋转、切除特征完成端盖的轴承安装位、密封槽、固定螺栓孔的结构建模，还原端盖与机壳的配合止口尺寸，保证装配逻辑的合理性。针对输出轴部分，通过旋转特征构建轴的阶梯结构，完成键槽、轴肩、轴承配合段的细节建模，还原轴伸端的装配尺寸与定位结构；针对底部安装脚座，通过拉伸、打孔特征完成脚座的安装孔位、加强筋结构建模，还原脚座与机壳的连接过渡形态，保证安装结构的强度表现符合实际设计逻辑。渲染阶段采用双机对比展示方案，分别赋予银白金属漆与哑光黑两种外观材质，其中银白款机壳采用磨砂铝合金材质，调整材质的粗糙度、金属度参数还原铸铝外壳的哑光金属质感，端盖部分采用亮面金属材质区分结构层次，脚座部分采用与机壳一致的金属材质保证视觉统一性；黑色款机壳采用哑光工业烤漆材质，调整材质的漫反射、高光参数还原工业电机常用的黑色涂装质感。场景搭建采用深灰色纯色背景，搭配柔和的三点布光方案，主光从侧上方打亮电机主体结构，辅光弱化阴影死黑区域，轮廓光勾勒电机边缘轮廓，清晰呈现散热筋、端盖、输出轴、脚座的结构细节，同时通过半透明水印标注保证作品辨识度。设计过程中严格遵循交流电动机的实际结构比例，对内部结构的外部对应特征做了精准还原，包括机壳的散热结构、端盖的通风槽、接线盒的预留位置、固定螺栓的排布位置，所有配合面的尺寸逻辑符合工业电机的装配规范，既保证了外观的高度写实，也兼顾了结构的合理性，可用于电机产品展示、装配教学演示、工业场景布局搭建等场景，能够直观呈现480V交流电动机的外部形态与结构组成，帮助使用者快速理解这类动力部件的外观特征与安装结构。
