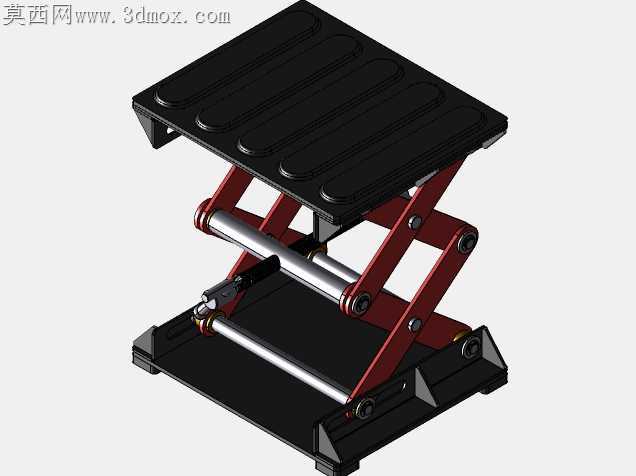

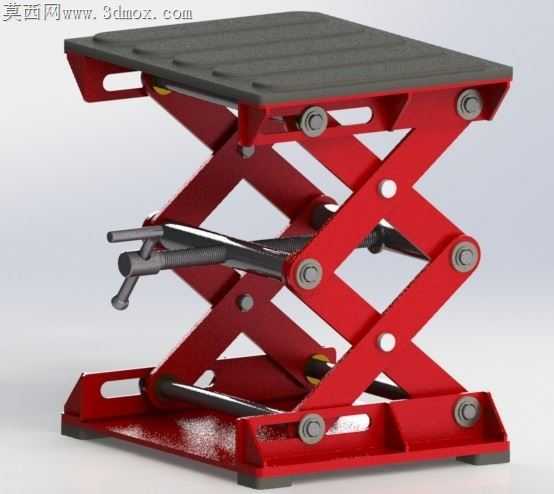

剪叉式摩托维修升降支撑台结构设计

摩托维修工位常年面临小吨位举升的适配痛点，常规通用千斤顶接触面积小，支撑摩托底部时极易打滑侧倾，漆面刮蹭、车辆倾倒的隐患始终存在，这款剪叉式支撑结构正是针对这类场景做的定向优化。上下承载面板表面做了防滑橡胶嵌装的沉台设计，沉台深度刚好匹配常用3mm厚度防滑橡胶垫的压缩量，不会因为垫材过厚挤占升降行程，也不会因为嵌装太浅导致橡胶垫在承重移位时脱出。面板边缘做了小角度翻边，既可以挡住维修时滴落的油污顺着支架流到地面，也能在极端侧滑工况下形成最后一道物理阻挡，避免车辆直接滑出支撑面。剪叉臂的铰接点没有采用常规的通孔穿螺栓方案，每个铰接位都压装了自润滑铜套，铜套与臂板的过盈量控制在0.02-0.03mm，既不会因为过盈太大压装时导致臂板变形，也不会因为间隙配合在反复举升后出现铜套窜动。驱动螺杆的端部做了球面抵接设计，抵接块与剪叉臂的接触位预留了0.1mm的活动间隙，举升过程中剪叉臂角度变化时，球面可以自动适配接触角度，不会出现螺杆别劲、卡滞的问题，哪怕螺杆长期使用出现轻微弯曲，也能正常完成升降动作。底座的四个支脚没有做整面平底设计，而是在每个支脚底部预留了橡胶脚垫的安装卡槽，卡槽边缘做了倒扣结构，脚垫磨损后可以直接抠下更换，不需要拆解整个支架。底座与下剪叉臂的连接位做了局部加厚的加强筋，筋位高度没有做满，刚好覆盖铰接点周围的应力集中区域，不会因为多余的材料增加整体重量，日常单人就能挪动转移。摇把的插接位做了六角孔配合，孔位深度比常规通用摇把深15mm，摇动摇把时不会因为受力过大出现脱把打滑的情况，摇把本身做了折弯避位，转动时不会碰到剪叉臂的侧边，哪怕手上沾了机油也能顺畅操作。剪叉臂展开到最高位时，相邻臂板之间预留了2mm的安全间隙，不会因为加工误差导致臂板互相摩擦蹭掉漆面，最低位时整体高度控制在10cm以内，适配大部分低底盘摩托的推入空间，不需要额外垫高就能把支架推到摩托底部。顶部面板的防滑槽做了等距排布，槽深1mm，既可以增加橡胶垫的贴合摩擦力，也不会因为槽太深积攒油污难以清理，日常用高压气枪一吹就能把槽内的杂物灰尘清理干净。
