立式脚座安装蜗杆减速传动装置结构

项目分类:3D模型 发布时间:2021-08-09 ID:223968
  • 立式脚座安装蜗杆减速传动装置结构
  • 立式脚座安装蜗杆减速传动装置结构
  • 立式脚座安装蜗杆减速传动装置结构
  • 立式脚座安装蜗杆减速传动装置结构

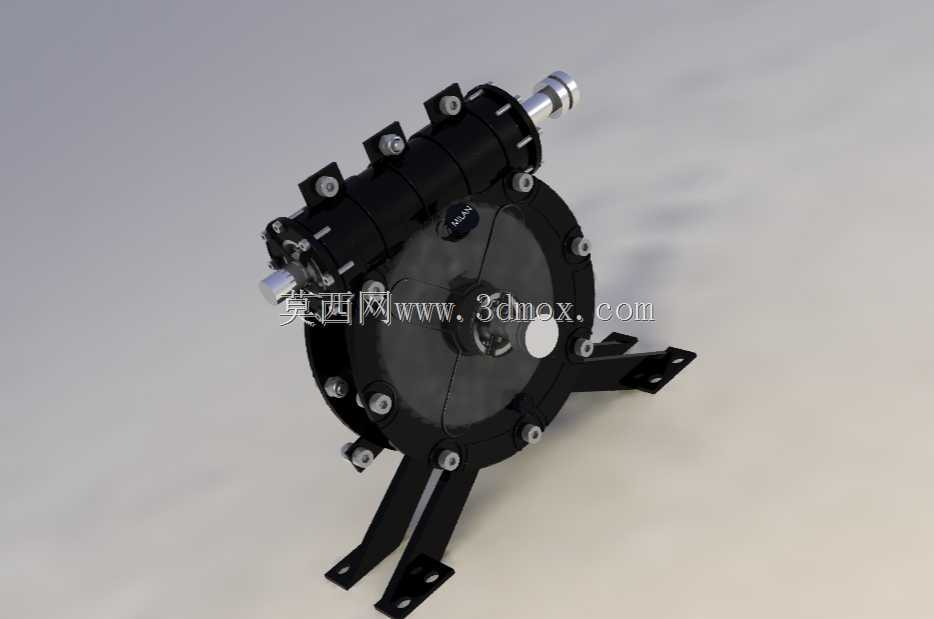

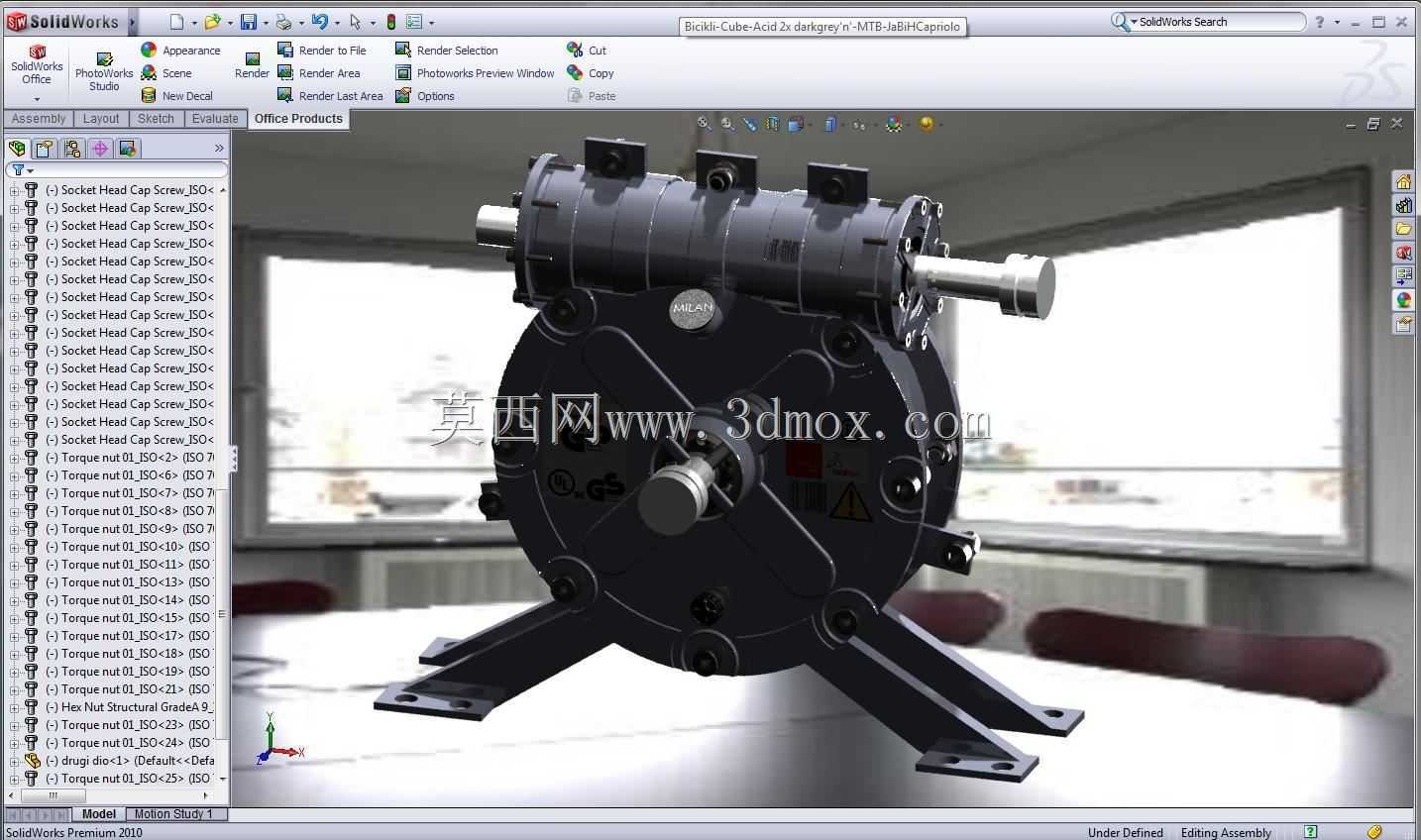

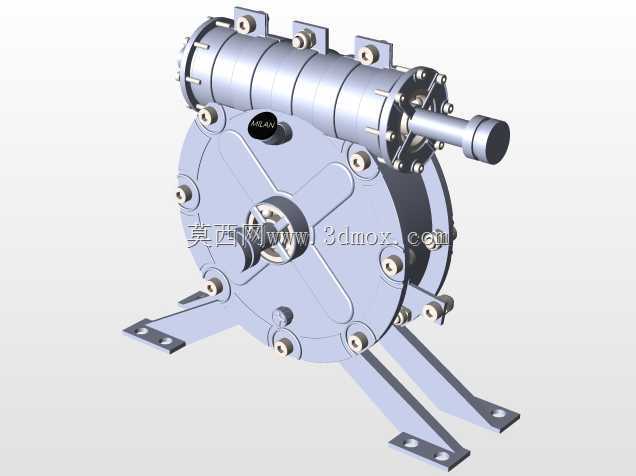

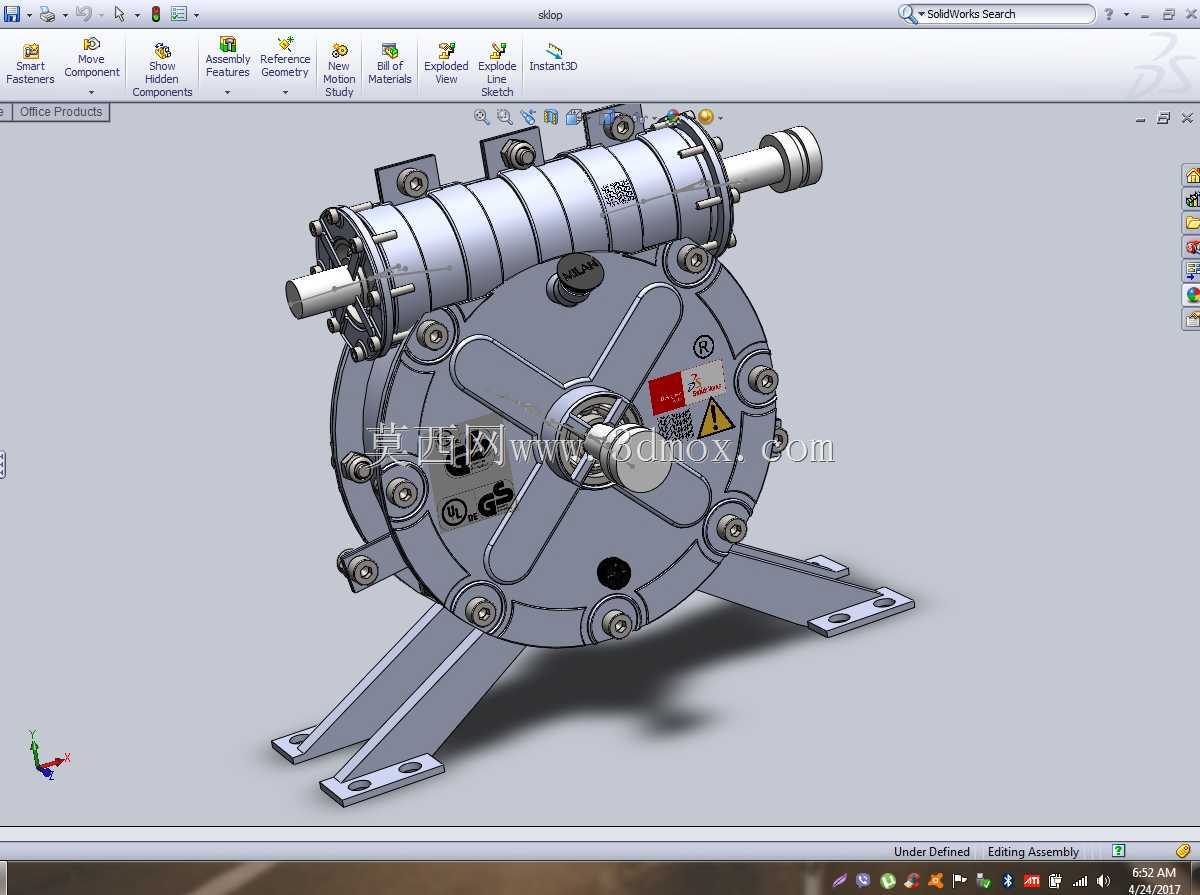

这款蜗杆传动结构的核心应用场景覆盖轻工输送、小型自动化生产线、食品包装设备的低转速大扭矩传动环节,这类工况普遍要求输入轴与输出轴呈空间交错布局,同时需要具备反向自锁特性,避免负载端倒拖引发的设备移位或安全隐患。从实际用途来看,该装置可直接匹配伺服电机、小型异步电机的高转速输出端,将电机数千转的输入转速降至生产环节所需的几十转甚至几转区间,同时放大输出扭矩,满足输送带驱动、间歇回转工作台、小型物料提升机构的动力传递需求。功能特性上,该结构采用单头蜗杆配合蜗轮的传动副设计,传动过程啮合齿面间为线接触,承载能力相较交错轴斜齿轮结构更高,运行噪音更低,同时自带的自锁特性可在电机停止供电时锁止输出轴,无需额外加装制动部件即可防止负载下坠或回转。设计思路层面,整体采用分体式铸造箱体结构,上下箱体结合面经过精密铣削加工保证密封性能,输入输出轴端均配置骨架油封防止润滑油泄漏,箱体外侧预留的观察孔可随时查看蜗轮蜗杆啮合磨损情况,底部脚座的安装孔位经过同轴度校验,保证安装后输入输出轴的位置精度符合传动公差要求。外形尺寸与安装边界方面,底部支撑脚采用三支点式布局,三个安装脚的孔位间距适配常规中小型设备的安装台面尺寸,输入轴伸出端的轴径、键槽尺寸符合通用电机输出轴的配合标准,输出轴采用双侧伸出设计,可根据设备布局选择单侧或双侧连接负载,箱体整体轮廓无突出尖锐结构,安装时预留的周边安全间隙不超过五十毫米即可满足散热与日常维护需求,箱体顶部的注油孔位置避开了安装干涉区域,日常补加润滑油无需拆卸周边关联部件。
