蜗轮减速一体式无刷直流电机结构

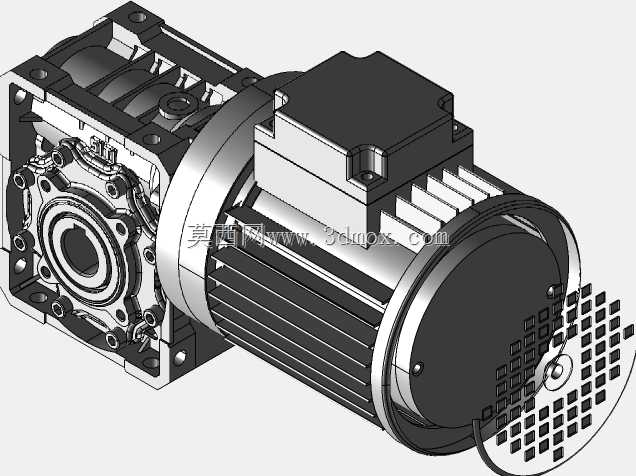

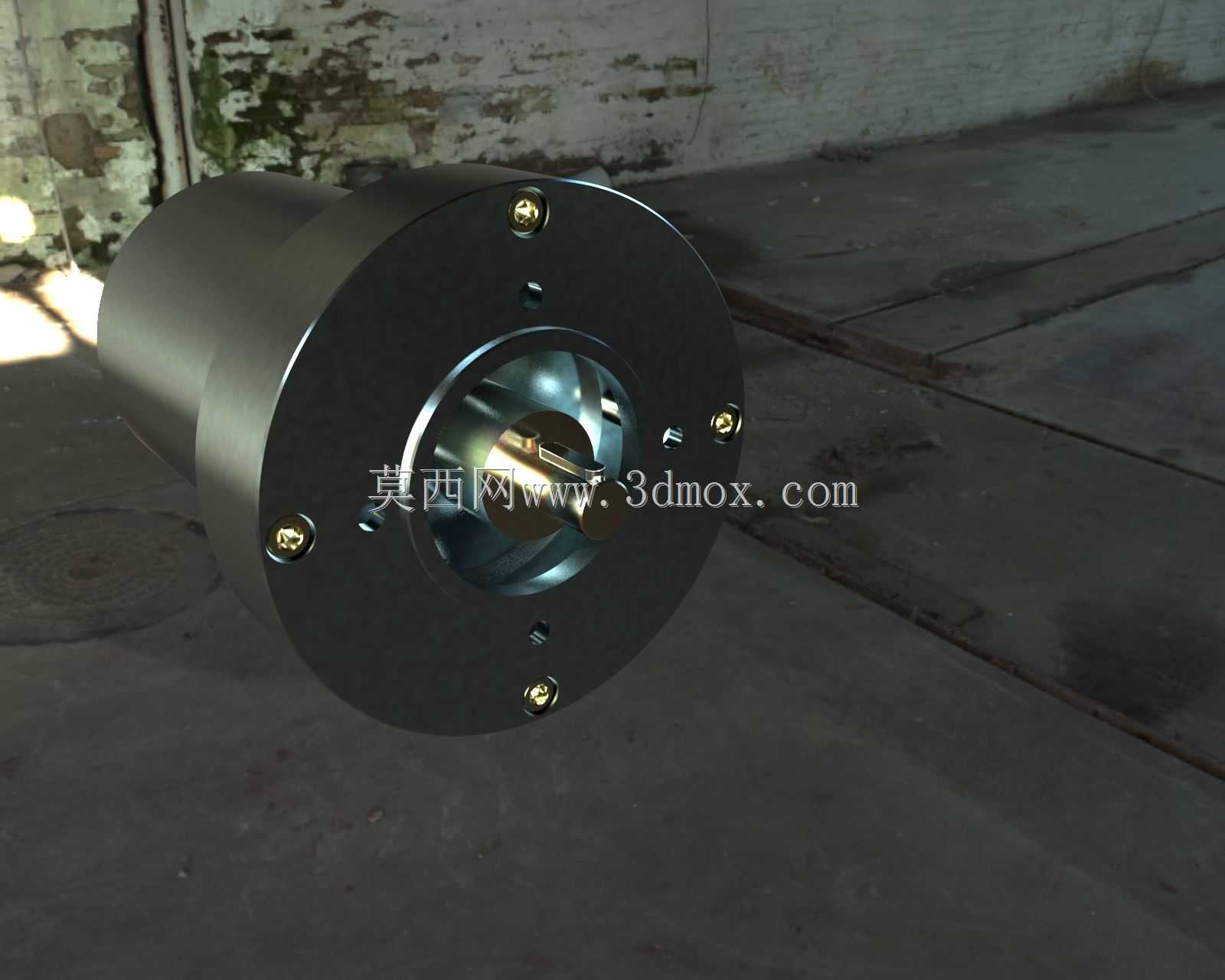

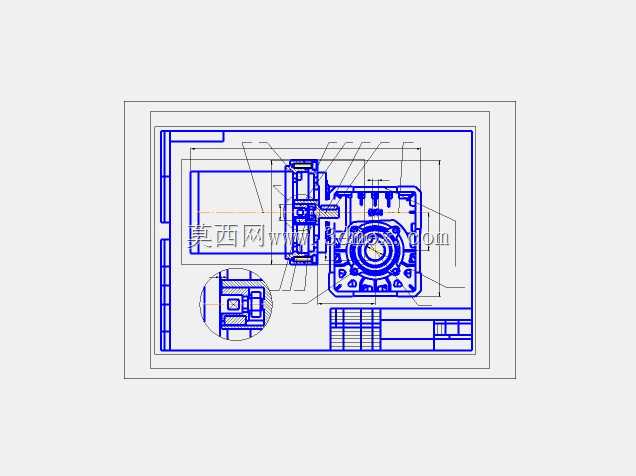

在低速大扭矩的动力输出场景中，这类集成蜗轮减速结构的无刷直流驱动单元，是很多中小型自动化设备、输送辅机、小型专用作业装置里的核心动力部件，相比分体式的电机加联轴器外接减速机的方案，一体化的结构能大幅缩减安装占用的轴向空间，也能避免对接装配时的同轴度误差带来的运转振动、轴承偏磨问题。从结构设计逻辑来看，前端法兰盘采用圆周均布的内六角紧固螺钉实现端盖与壳体的刚性连接，法兰端面预留的定位止口，能直接和设备的安装基准面配合定位，不需要额外做适配工装，安装时只要对准止口推入，拧紧紧固螺栓就能完成固定，对现场装配的容错率很高。输出端采用内凹的轴孔配合结构，能让负载连接轴完全嵌入减速箱输出端内部，避免外露轴段受到外力磕碰变形，也能减少运转时的轴端挠度，提升传动的平稳性。蜗轮蜗杆的减速副本身具备反向自锁特性，当设备处于停机断电状态时，输出轴不会因为负载端的外力作用出现反转溜车的情况，在一些需要位置保持的垂直升降、角度定位场景里，这个特性能省掉额外的制动机构，简化整体设备的结构设计。壳体采用一体化的圆柱型结构，电机定子部分与减速箱壳体直接衔接，没有多余的拼接接缝，既可以提升整体的结构刚性，也能减少运转过程中的共振噪音，圆柱型的外圆面也方便用户加装抱紧式安装支架，适配不同的安装角度需求。设计过程中需要重点关注蜗轮与蜗杆的啮合侧隙控制，侧隙过大会导致输出端回程误差大，影响定位精度，侧隙过小则会加剧蜗轮齿面的磨损，降低整机使用寿命，同时要兼顾无刷电机的霍尔元件安装位置与减速箱内部的润滑空间，避免润滑脂渗入电机腔体影响定子绕组的绝缘性能。安装边界上，前端法兰的安装孔位采用等节圆分布，适配行业内通用的安装尺寸标准，用户替换同规格的驱动单元时不需要重新加工设备的安装面板，电机尾部的出线位置做了径向避让，不会和周边的设备结构产生干涉，整体的径向尺寸控制紧凑，能在狭小的设备安装腔体内完成布置。这类驱动单元的输出转速经过蜗轮副减速后，能匹配大部分低速作业设备的转速需求，同时把无刷电机的高转速低扭矩特性，转化为设备需要的低转速大扭矩输出，运转过程中无刷电机的碳刷磨损问题也能彻底解决，相比传统的有刷减速电机，整机的维护周期更长，适合长时间连续运转的工业作业场景。
