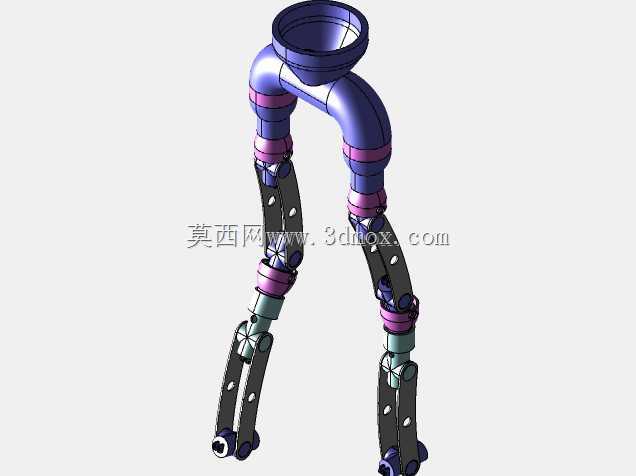

多节铰接万向节重力稳定运动验证结构

这套多节铰接万向节结构，主要面向机械传动系统中需要跨角度传递动力、同时需在重力载荷下保持姿态稳定的应用场景，常见于工业机器人柔性臂、特种作业机械的可弯折传动段、康复辅具的可调支撑结构等领域。从实际用途来看，该结构核心是验证多段铰接副在无额外主动约束的状态下，受重力作用释放后的自稳定特性，为后续带动力输入的传动结构设计提供运动边界参考，避免实际装配后出现铰接段卡滞、重力下坠导致的传动角度偏差问题。

从功能特性上看，每一段铰接副都保留了周向旋转与小角度摆转的自由度，相邻节段的连接部位做了限位凸台设计，不会出现过度弯折导致的传动脱节问题，各段的配重分布经过前期测算，重心沿铰接轴线的投影始终落在支撑面范围内，释放后不会出现侧翻或无规律甩动的情况。设计思路上没有采用常规的单十字轴万向节结构，而是选择多节串联的铰接形式，主要是为了实现更大范围的传动角度调整，单节万向节的摆角通常不超过45度，多节串联后可以实现接近180度的弯折传动，同时每一节的铰接阻尼经过匹配，在重力作用下的下落过程是匀速缓降，不会出现冲击载荷损伤铰接面。

在外形尺寸与安装边界方面，整套结构的总伸展长度适配常规小型传动臂的安装空间，底部安装法兰的孔位符合通用机械零部件的安装标准，不需要额外做转接件就能直接固定在测试台架上，各节段的外径保持统一，外部加装防护套时不需要做变径处理，铰接部位的转动间隙控制在0.02mm以内，既保证转动顺畅，又不会因为间隙过大导致传动过程中出现回程误差。做运动验证时，可以直接在结构末端加装不同重量的负载，测试不同载荷下的重力稳定阈值，不需要额外改动主体结构，各铰接段的销轴采用快拆设计，调整节段数量时只需要拔出销轴就能增减铰接段，适配不同长度的传动需求。

实际工程应用中，这类结构的验证数据可以直接复用到柔性传动臂的设计中，比如管道检测机器人的行走臂、矿山设备的可弯折冷却管路支撑结构，都需要这类在重力下能保持姿态稳定的多节铰接结构，避免作业过程中结构下垂触碰周边设备，或是因为姿态不稳定导致末端执行件的定位精度下降。设计时特意将各节段的重心设置在铰接轴的正下方，依靠重力产生的回复力矩让结构在释放后自动回到稳定姿态，不需要额外加装弹簧或阻尼器就能实现自稳，能有效简化整体结构，降低后续维护的成本。
