宇航设备用快装式夹持扶手结构

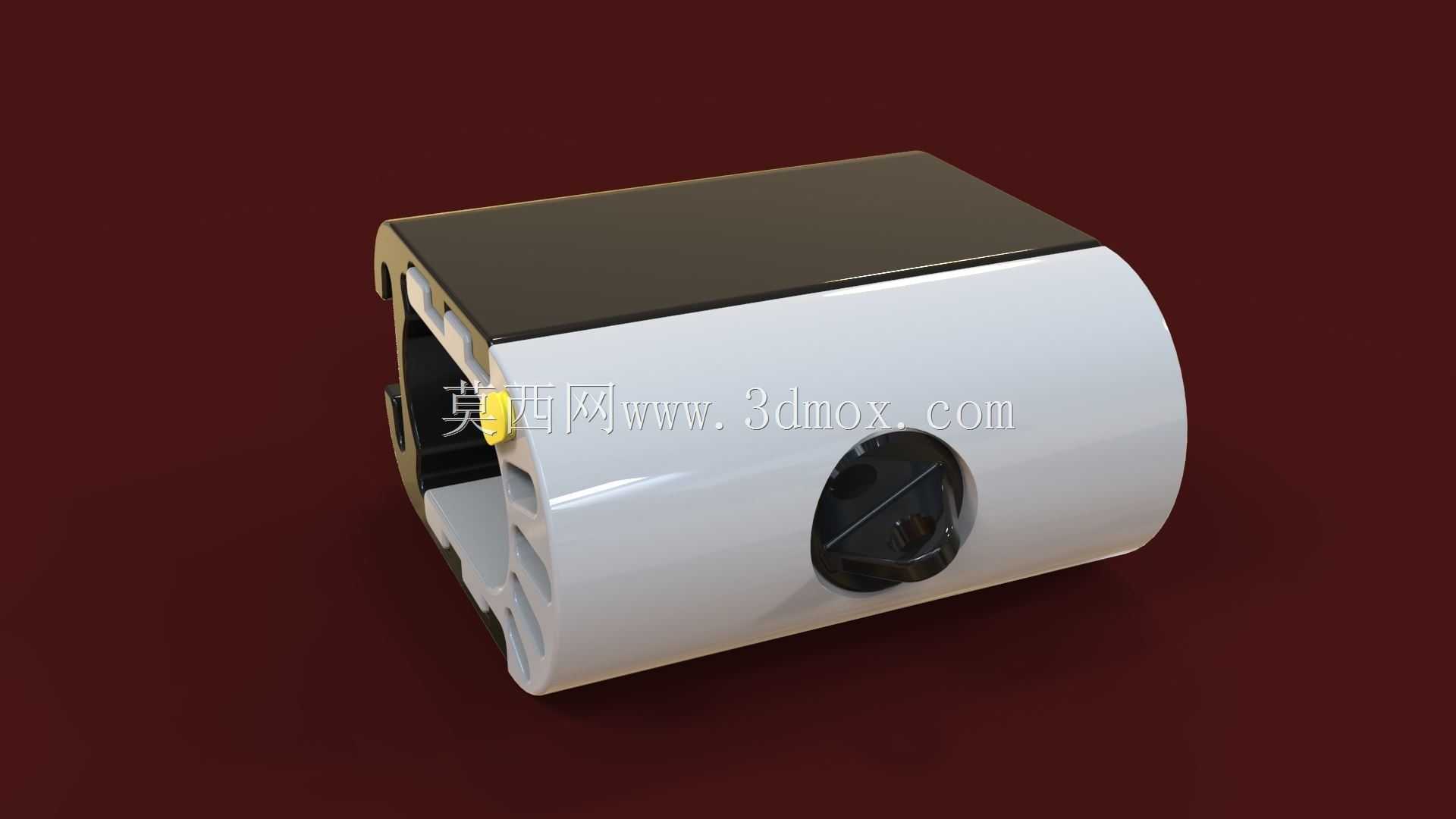

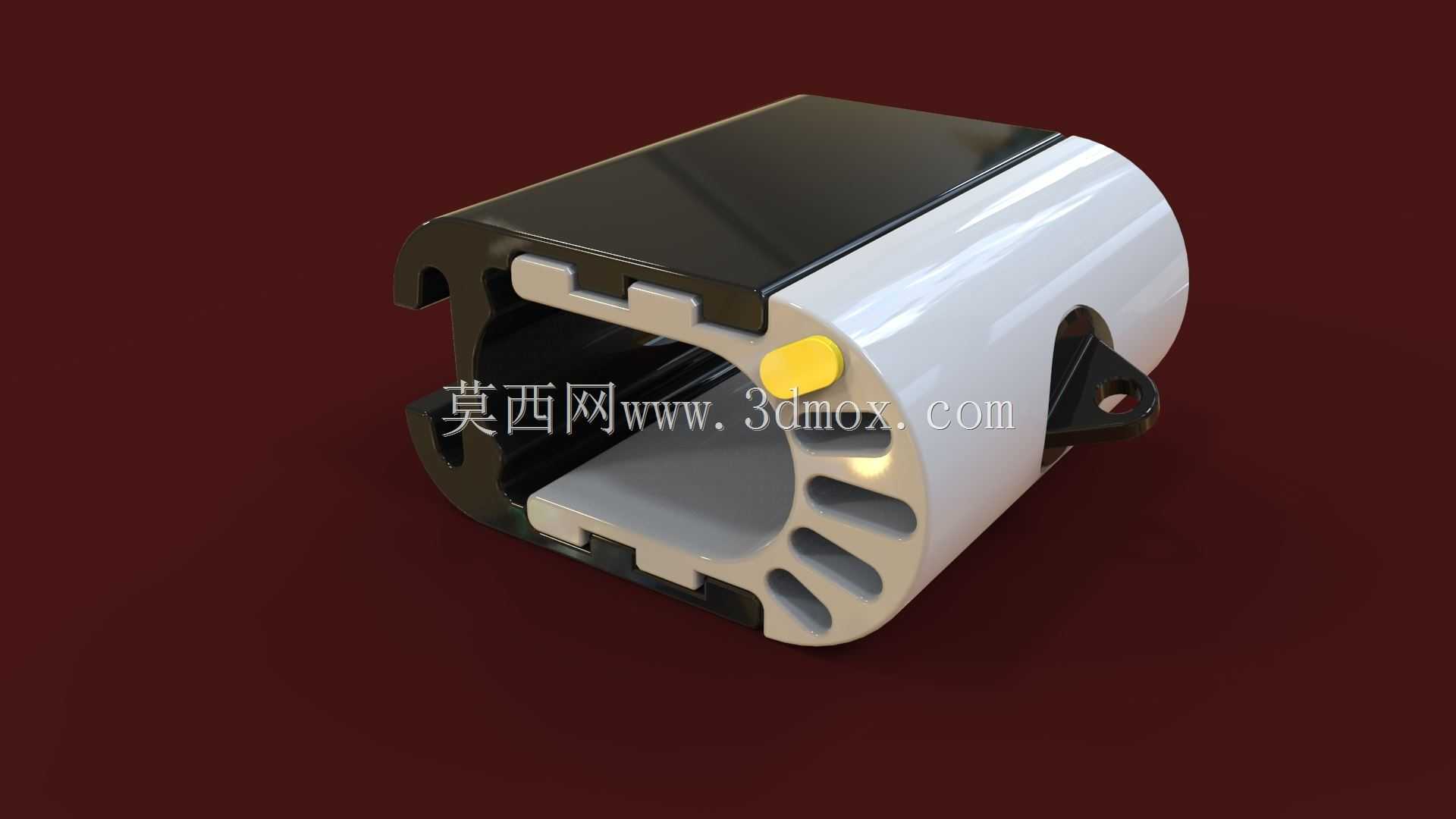

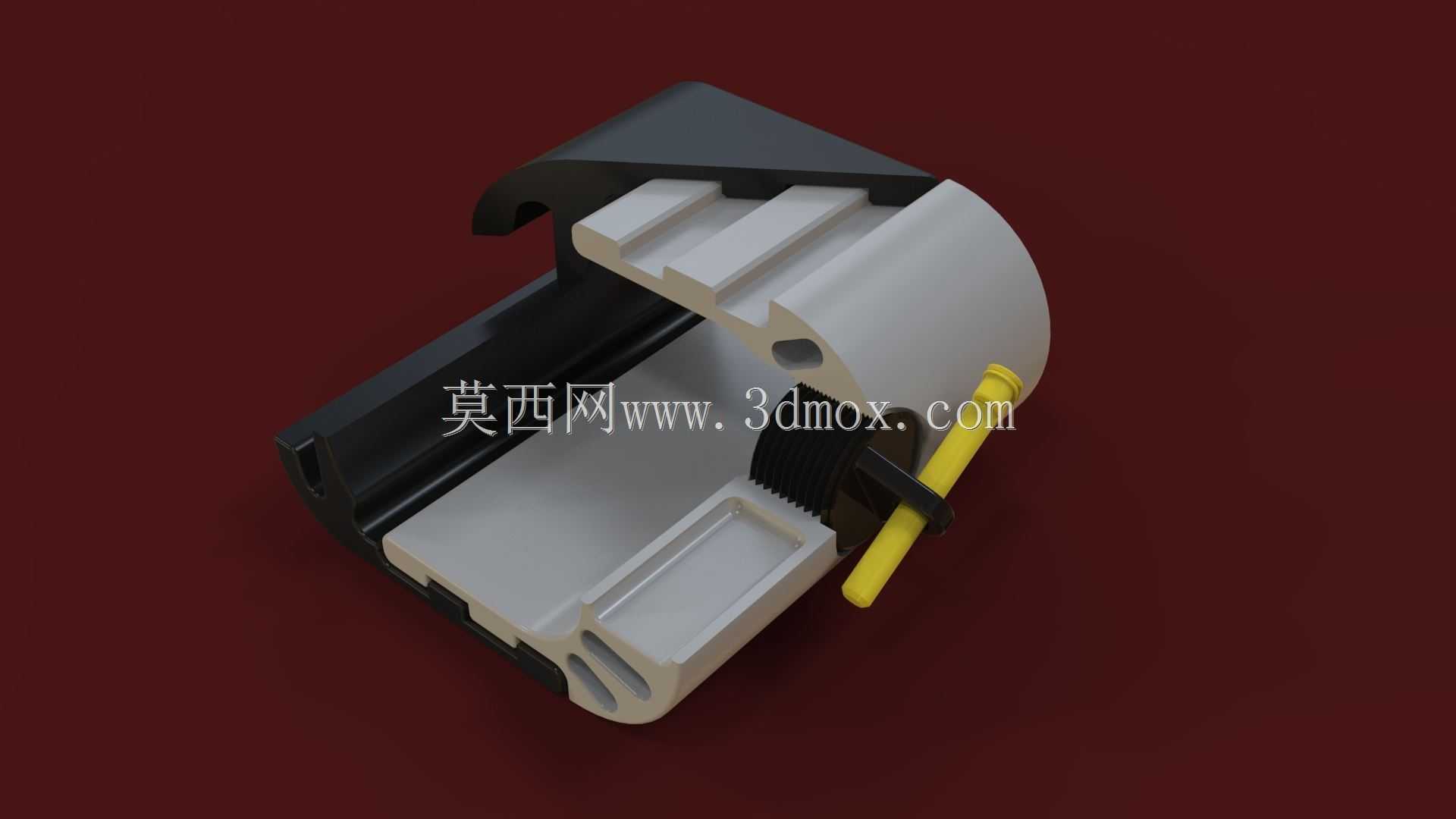

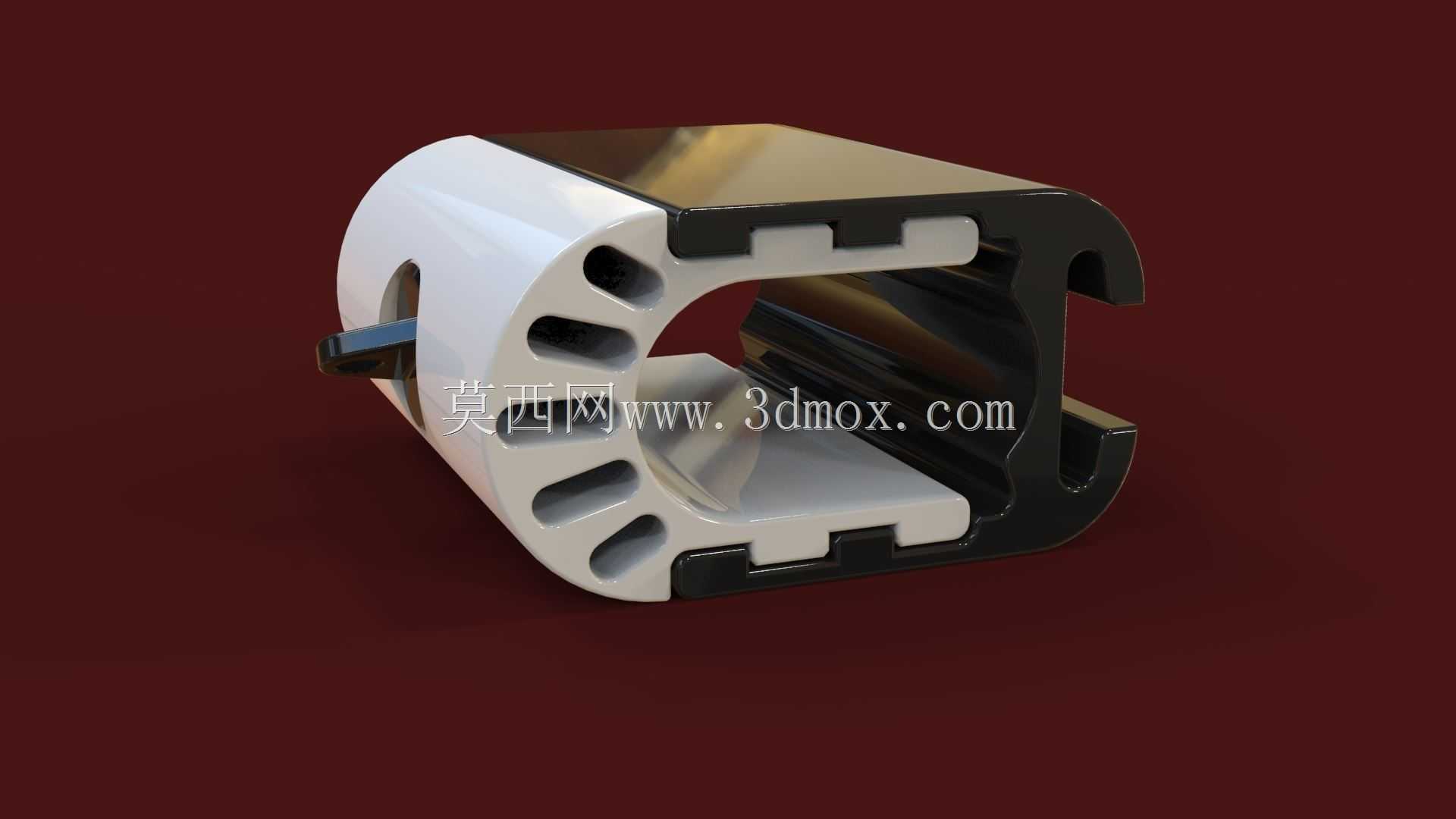

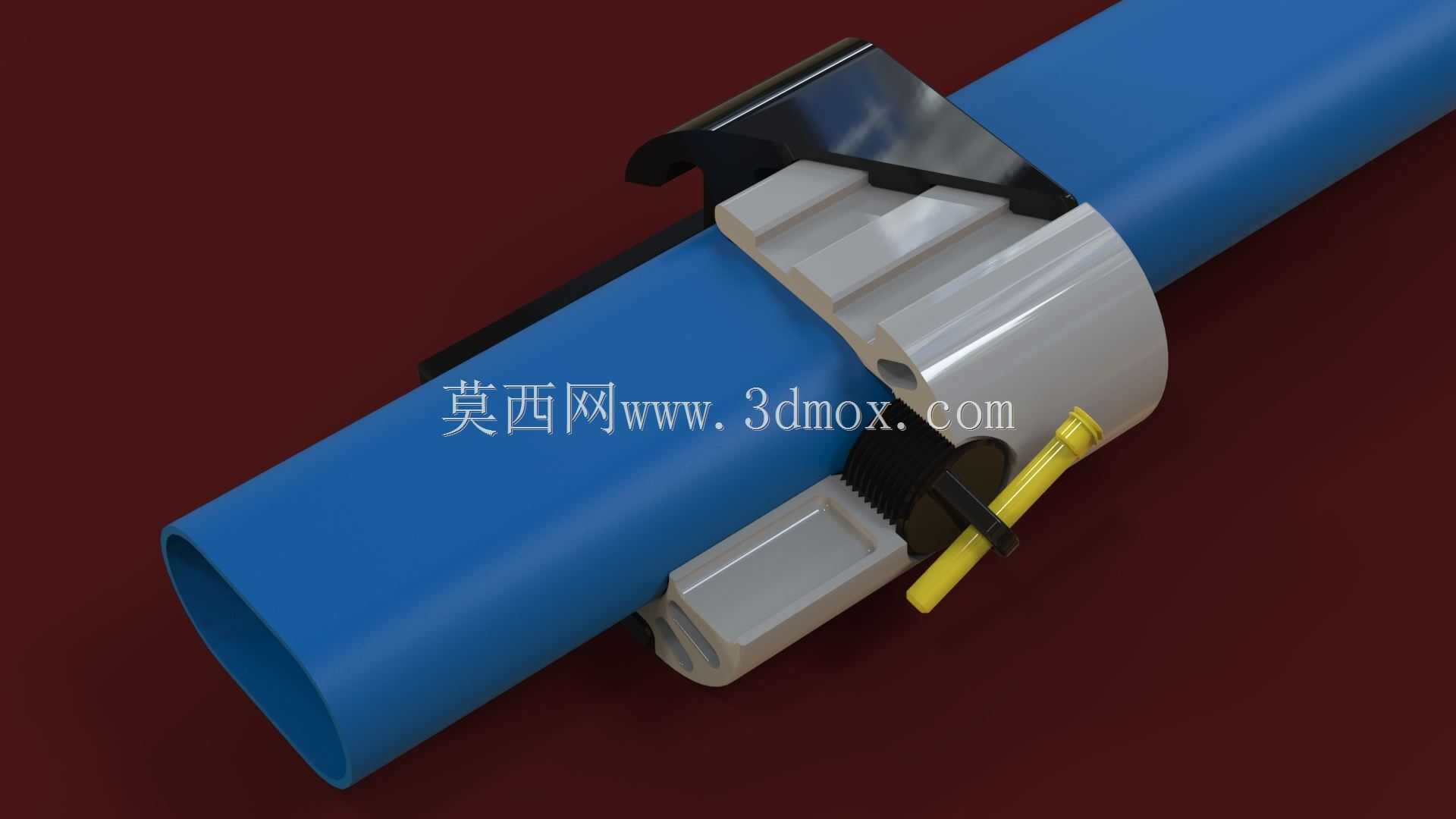

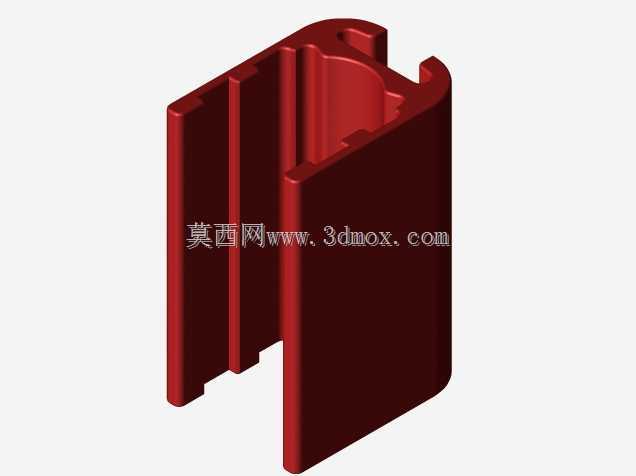

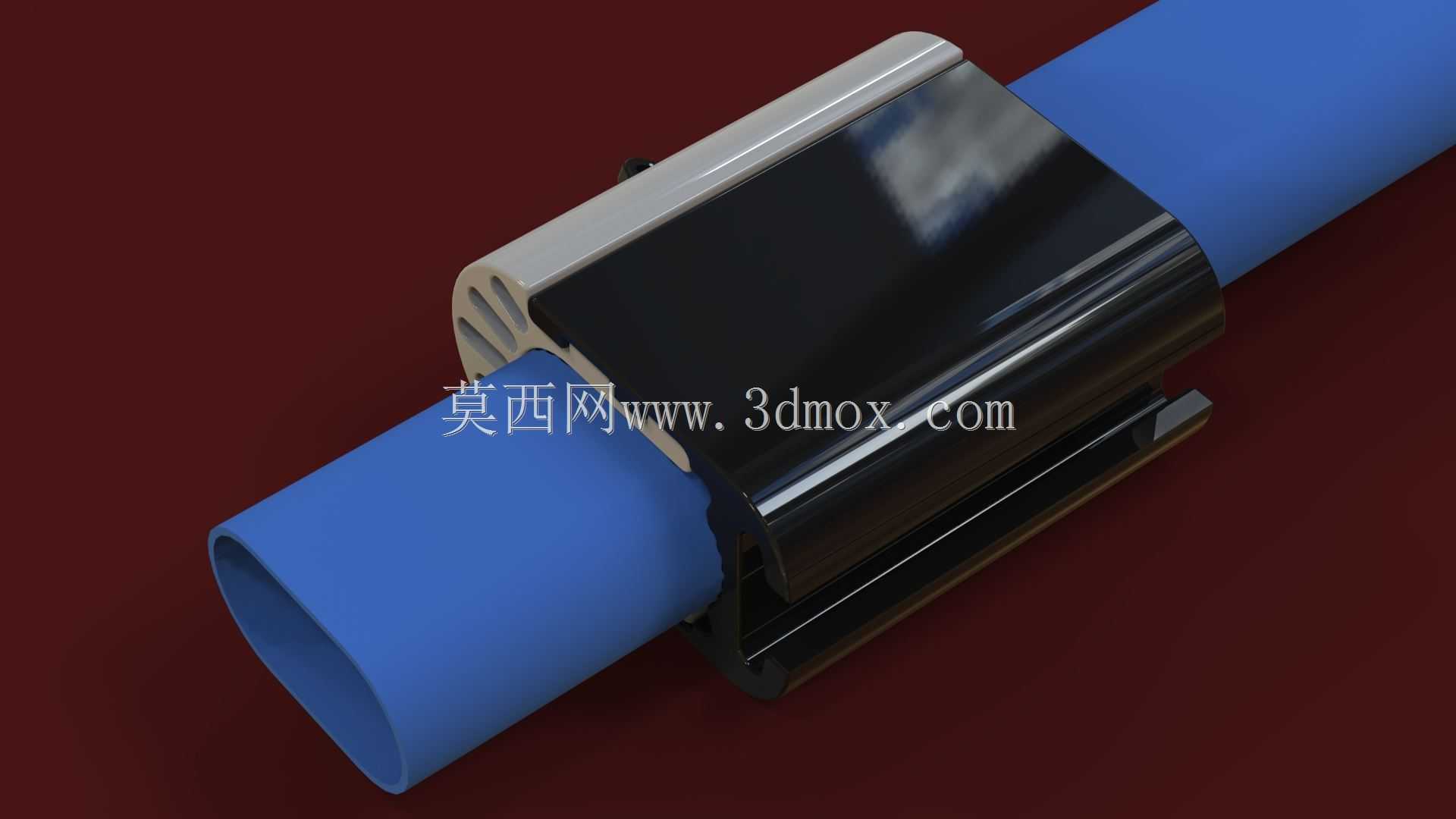

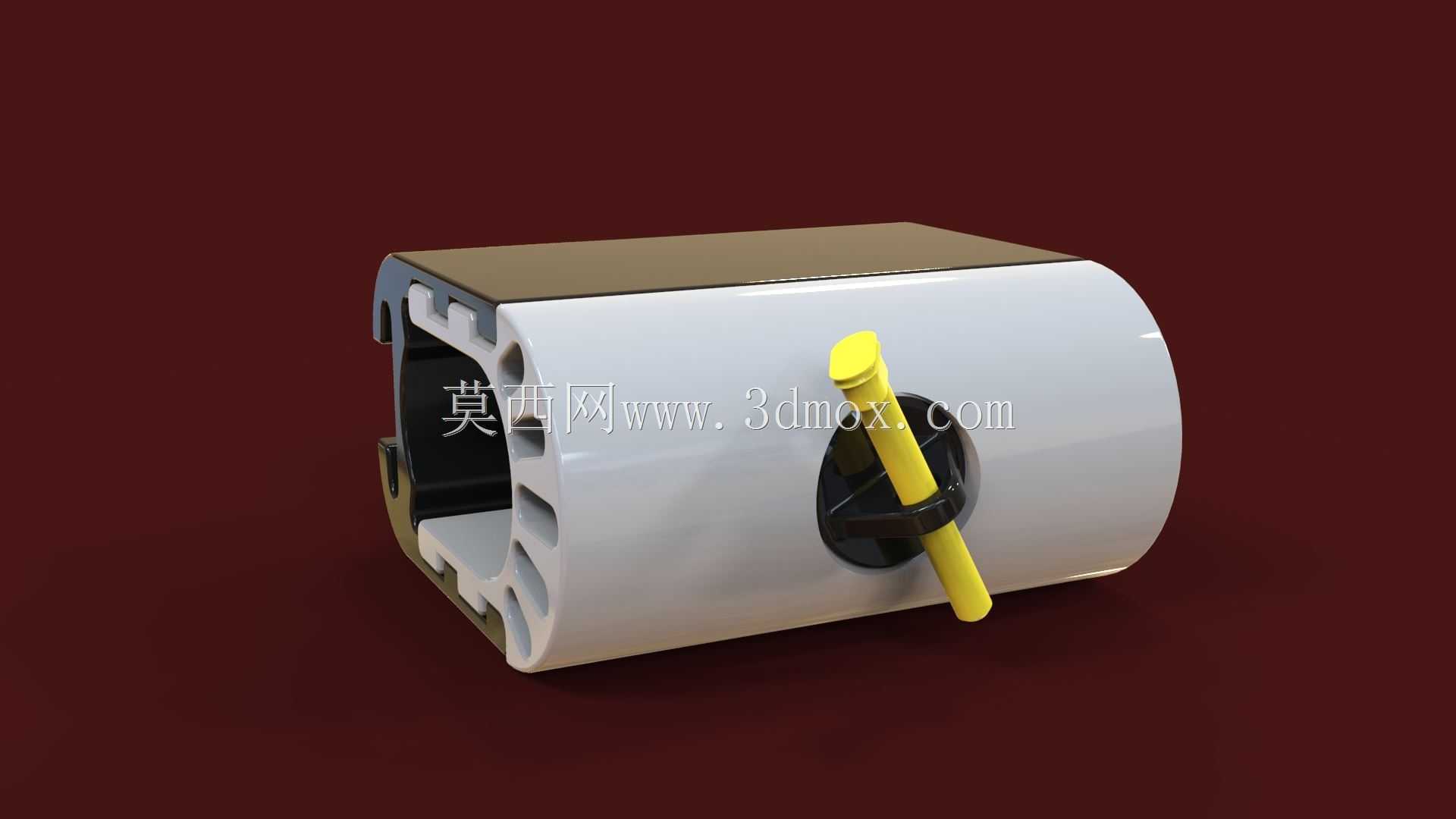

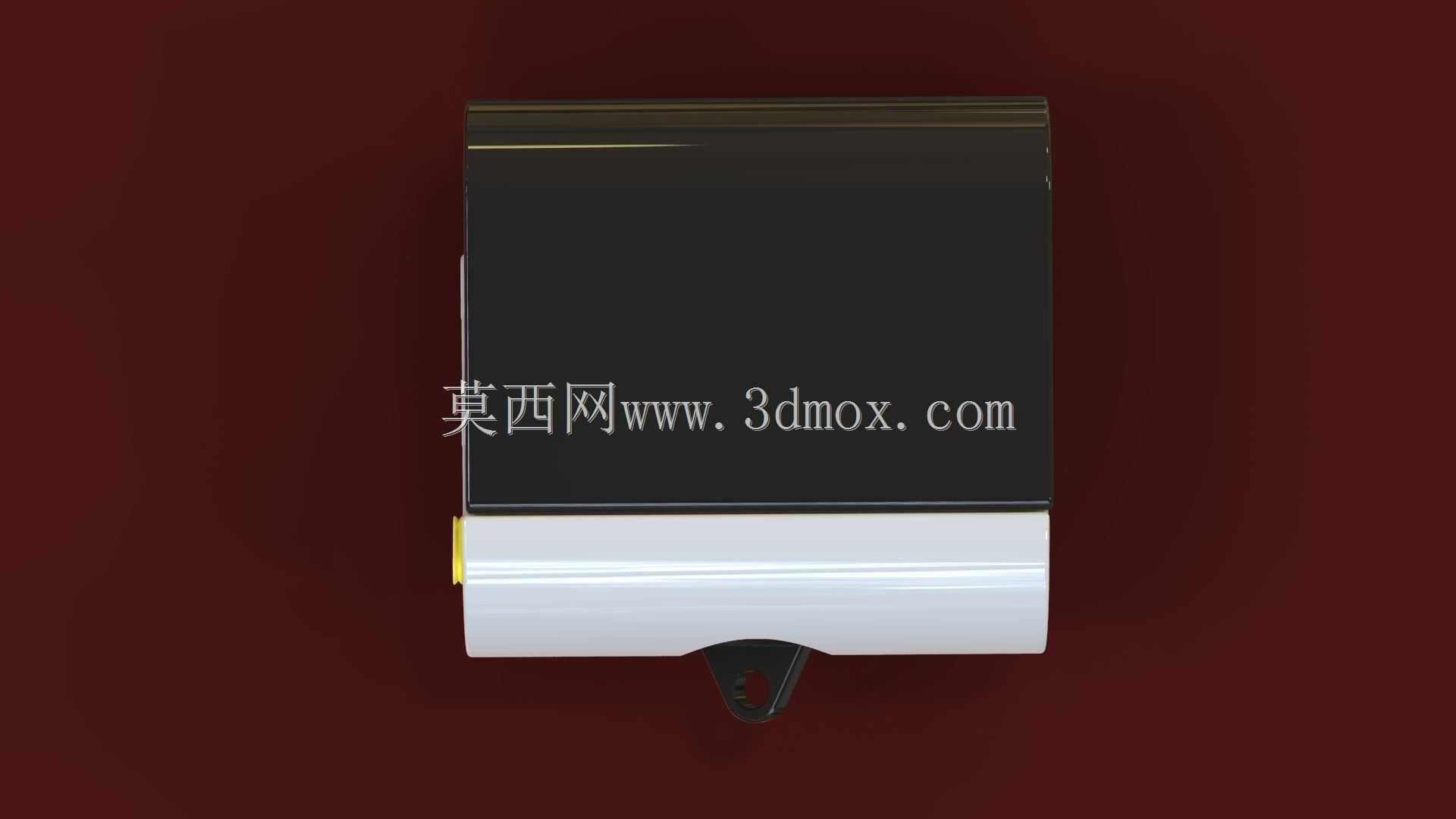

这类夹持扶手结构主要应用于宇航器内部舱段的辅助握持场景，适配舱内轻量化装配件的快速装拆需求，在人员舱内移动、设备临时固定、舱内作业借力等场景下承担受力支撑作用，区别于地面民用扶手结构，其设计全程围绕减重、快锁、无工具操作三个核心指标展开。从结构功能来看，该构件采用分体式卡合设计，主体分为硬质承托段与弹性锁紧段两部分，承托段设置多道平行加强筋，在不增加整体壁厚的前提下提升握持方向的抗弯折性能，筋条间距匹配宇航服手套的操作触感，避免戴手套操作时出现打滑问题；锁紧段集成弹性卡爪与插拔式锁销，锁销采用醒目的高对比度配色，便于舱内低光照环境下快速识别锁止状态，插拔操作仅需单指即可完成，无需额外辅助工具，适配舱内作业的操作限制。设计过程中优先考虑安装边界的适配性，整体外轮廓做全圆角过渡处理，不存在尖锐凸起结构，避免剐蹭宇航服表层或舱内走线；夹持端的内弧面匹配舱内标准圆管杆件的外径尺寸，卡合后预留0.2mm的弹性补偿间隙，可适配杆件表面的阳极氧化层厚度公差，不会出现装卡过紧无法拆卸或是间隙过大出现旷量的问题。承托段的握持面做微纹理处理，增大接触摩擦力，即使在舱内微重力环境下，人员握持时也能稳定施力，不会出现滑脱情况。结构的受力路径经过反复优化，锁销插入后可将卡爪的锁紧力均匀传递到整个夹持接触面，单点受力不超过200N，满足单人借力时的载荷要求，同时整体重量控制在极低水平，所有非受力区域均做挖空处理，最大化降低结构自重，符合宇航设备的减重设计要求。安装时无需额外打孔或是焊接固定，直接卡入对应杆件后插入锁销即可完成固定，拆卸时拔出锁销即可沿杆件滑动调整位置或是整体取下，可根据舱内布局变化灵活调整安装位置，适配不同阶段的舱内使用需求。
