球形陪伴交互机器人结构设计

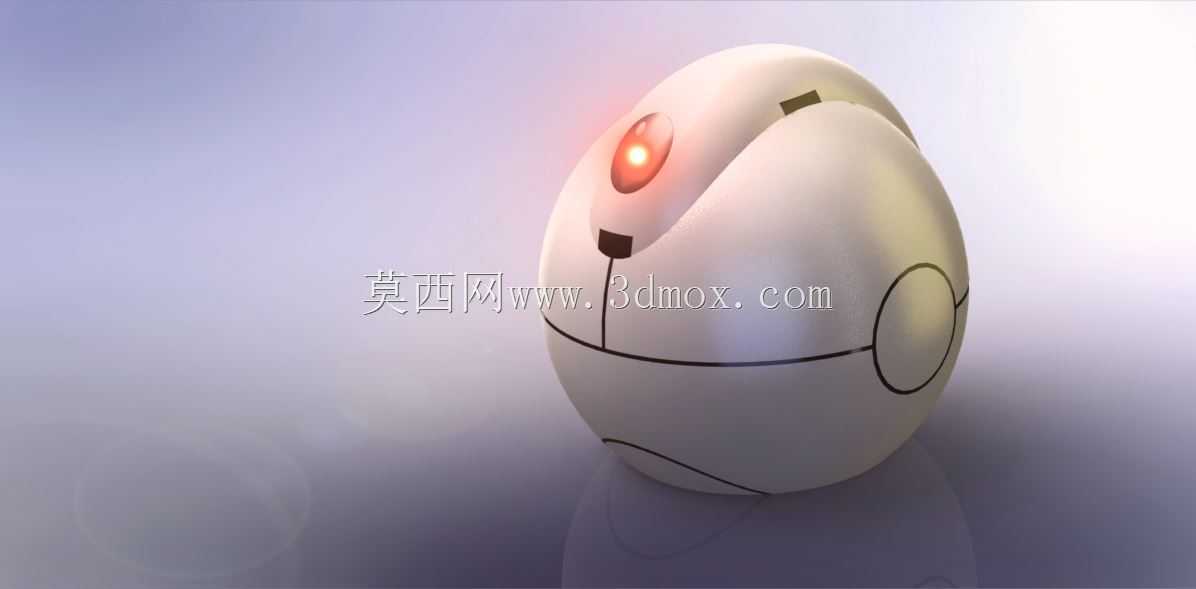

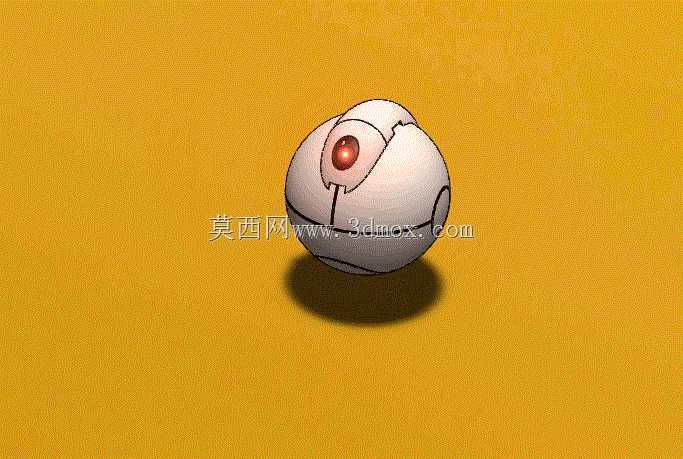

该球形交互装置的整体构型以紧凑回转体为核心，外轮廓最大直径控制在120mm量级，周身无尖锐外伸结构，能够在桌面、展台及家庭日常环境中稳定放置，也可适配狭小展示空间的摆放边界。壳体采用上下分瓣式合模思路，主分型面沿球体赤道环向布置，既便于内部电路板、配重块与传感组件的分层装配，也能在后期维护时快速拆开上盖完成检修，不需要额外破坏外观面。正面单眼视觉区域做了内凹沉台设计，镜头透光件与球面外壳保持平滑过渡，既避免突出部件在滚动或磕碰中直接受力，也让视觉焦点集中在交互区域。壳体表面预留的细微分模线与定位止口，在三维建模阶段就同步考虑了注塑成型的拔模斜度与壁厚均匀性，整体壁厚维持在2mm至2.5mm之间，可在保证结构刚性的同时控制成型收缩变形。底部隐藏式配重区将重心压低至球心以下，使装置受外力扰动后能够自动回正，始终保持正面交互区域朝向使用者。该类装置可用于桌面陪伴、展厅导览提示、科普教学演示以及轻量级人机交互实验场景。内部空间按功能划分为三层：上层靠近视觉窗口布置图像采集与指示模块，中层安放主控板与无线通信单元，下层集中布置电池与配重块，线缆通过壳体内部的走线槽有序连接，避免球体滚动过程中线束拉扯接插件。外壳后侧预留的细小接缝兼顾充电接口与隐藏式按键的布置，接口位置避开主可视面，保证外观整体性。建模过程中对球面曲率连续过渡、卡扣配合量、螺丝柱沉孔深度均做了细节校核，上下壳通过周向均布的卡扣与底部两颗紧固螺丝连接，装配后合缝间隙可控制在0.1mm级别。眼部透光件采用独立零件装配，通过周向定位筋防止旋转错位，其后方预留的镜头安装座可适配不同规格的微型摄像模组。底部平面区域虽面积较小，但通过橡胶垫圈增加摩擦系数，能够在光滑桌面保持稳定静置。整体结构没有复杂传动机构，重点在于球形外观与内部电子元件的空间协调，设计时反复调整了主控板外形与电池尺寸，使所有元器件均包络在球壳内壁安全间隙内，同时预留散热通道避免密闭空间积热。对于从事智能硬件结构设计的人员而言，该模型可作为球形消费电子壳体分件、内部堆叠与人机交互外观验证的参考案例。
