半人马座火箭箭体连接支架

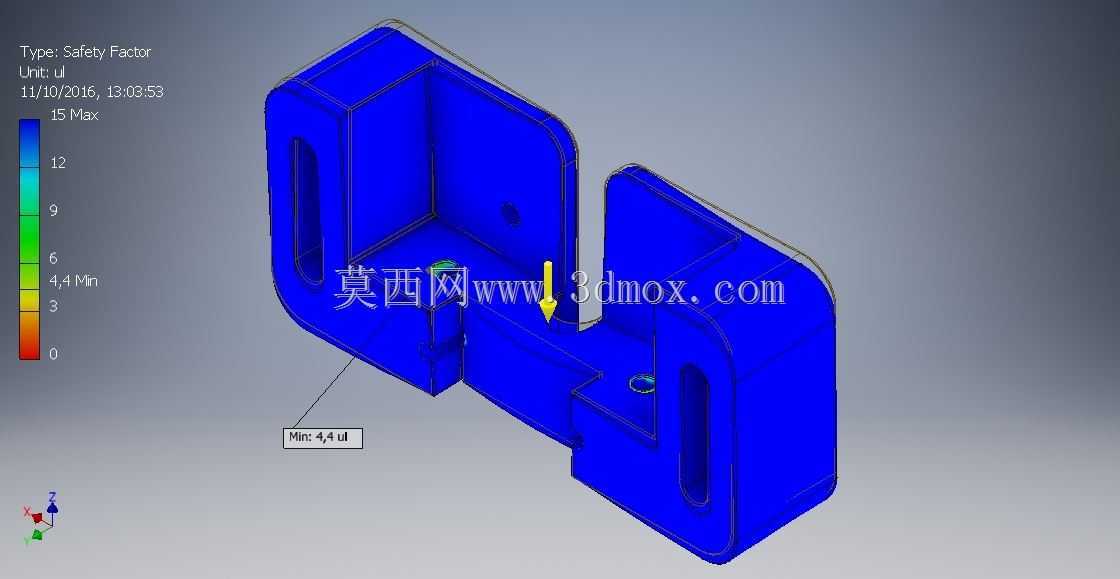

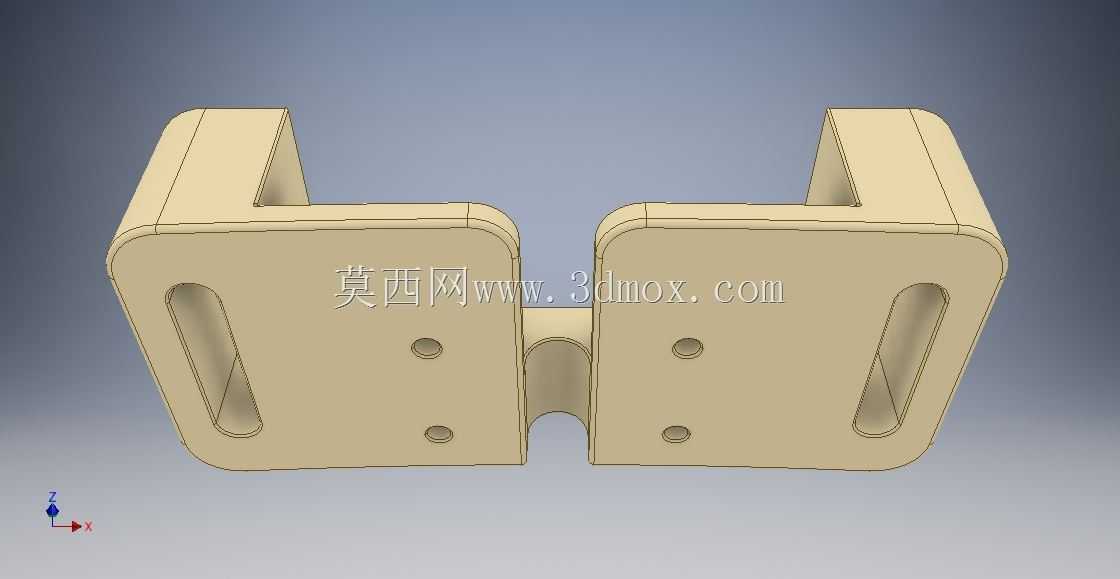

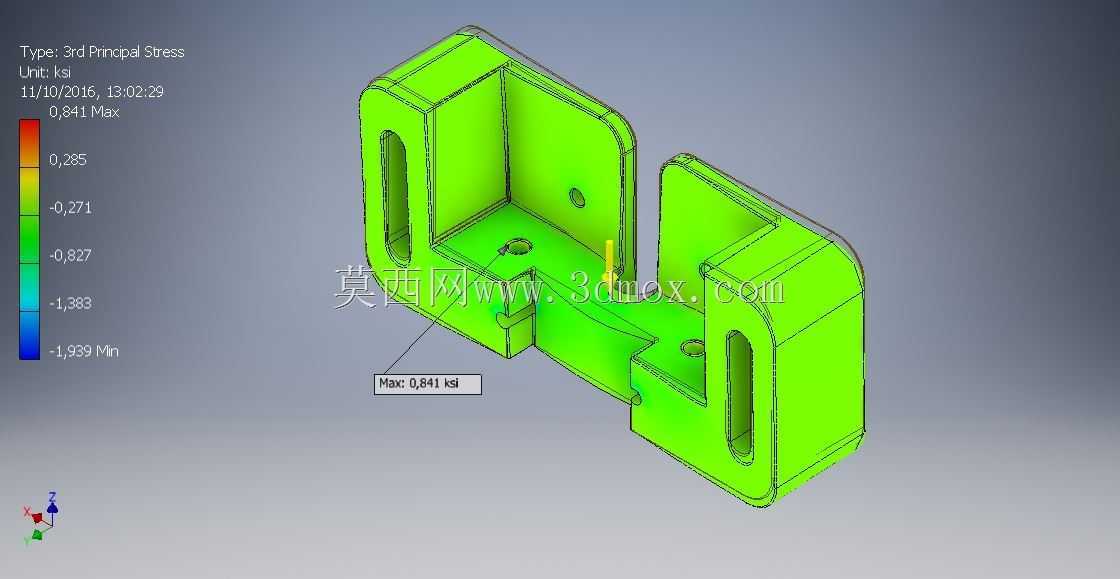

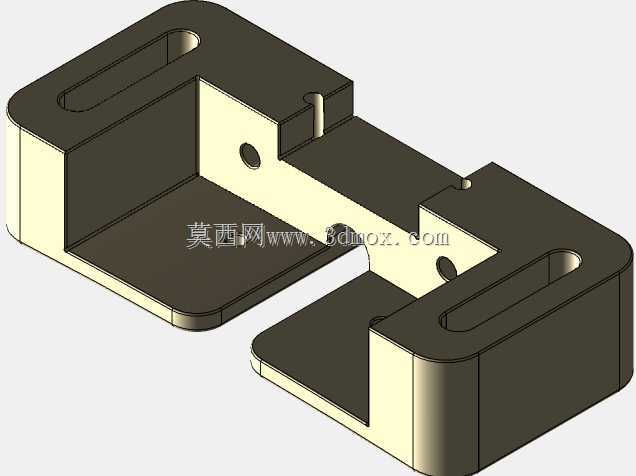

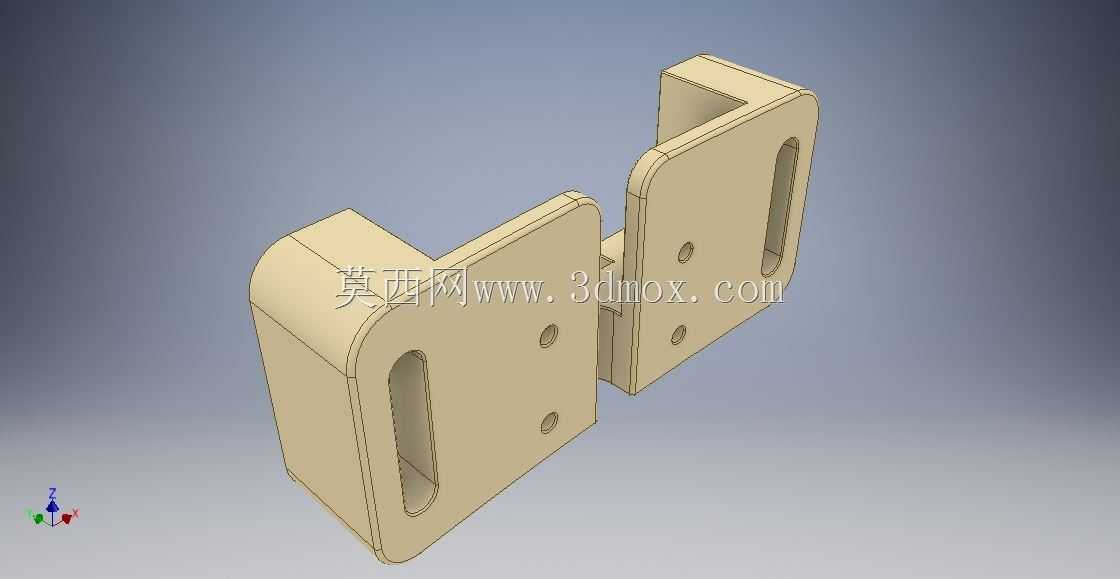

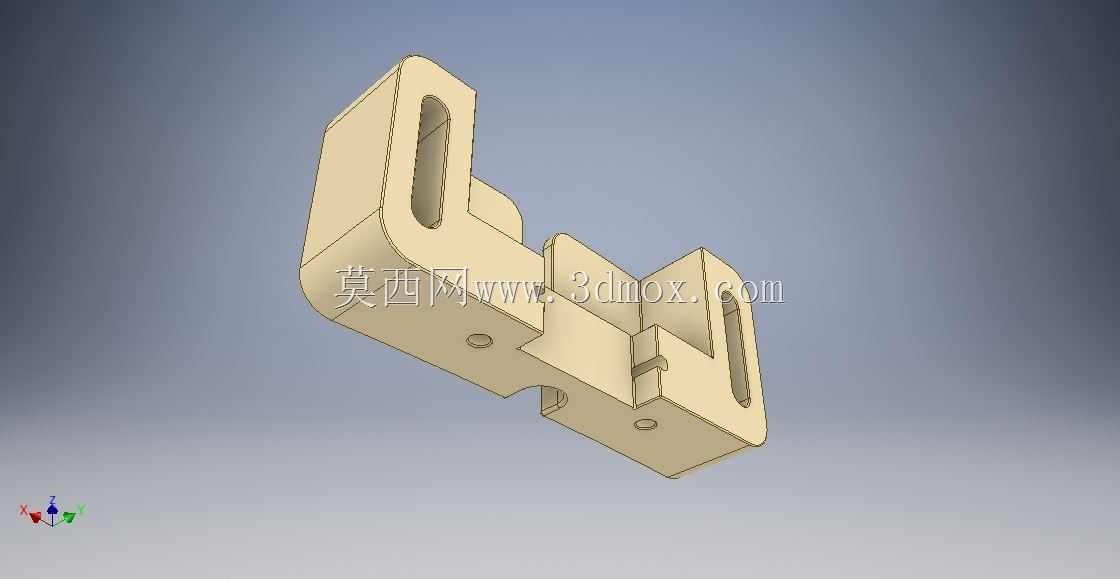

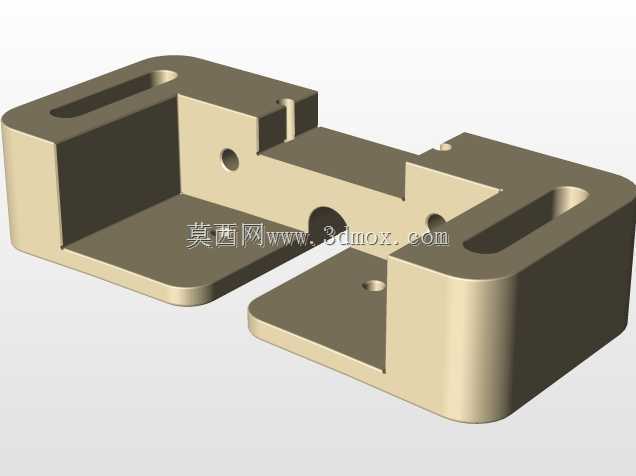

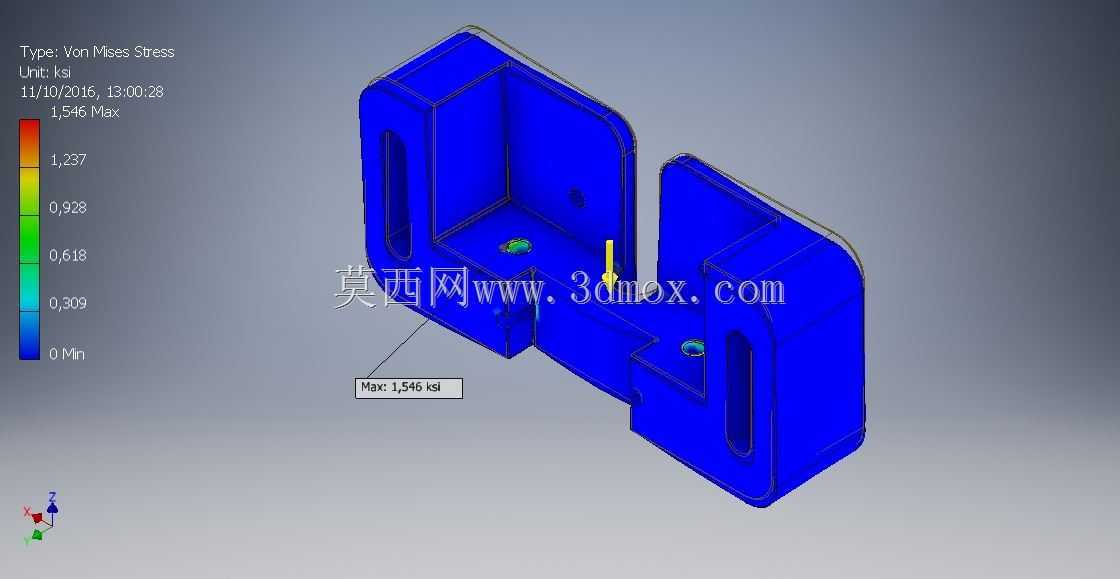

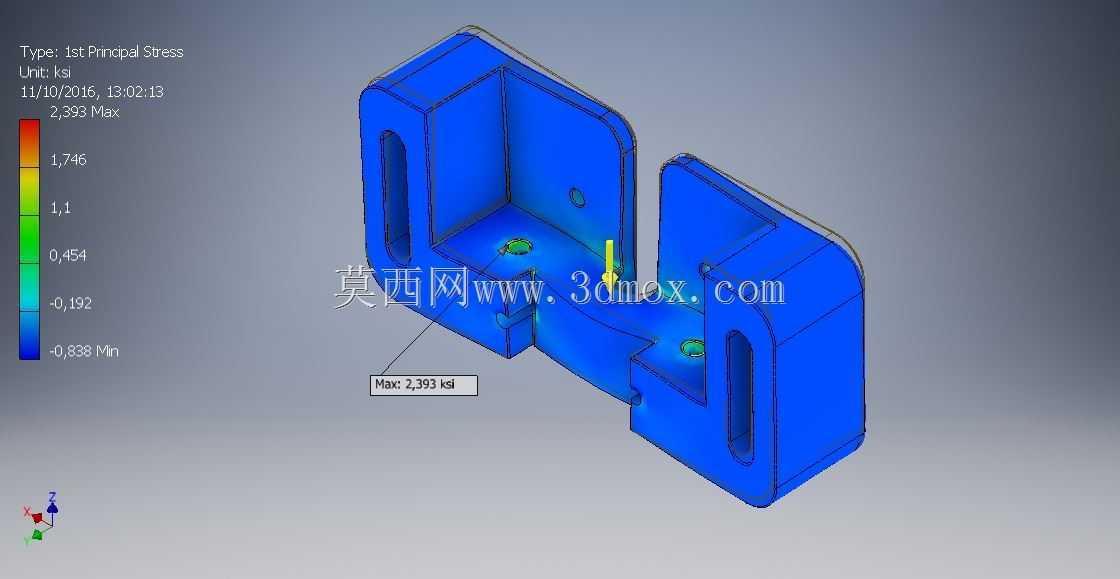

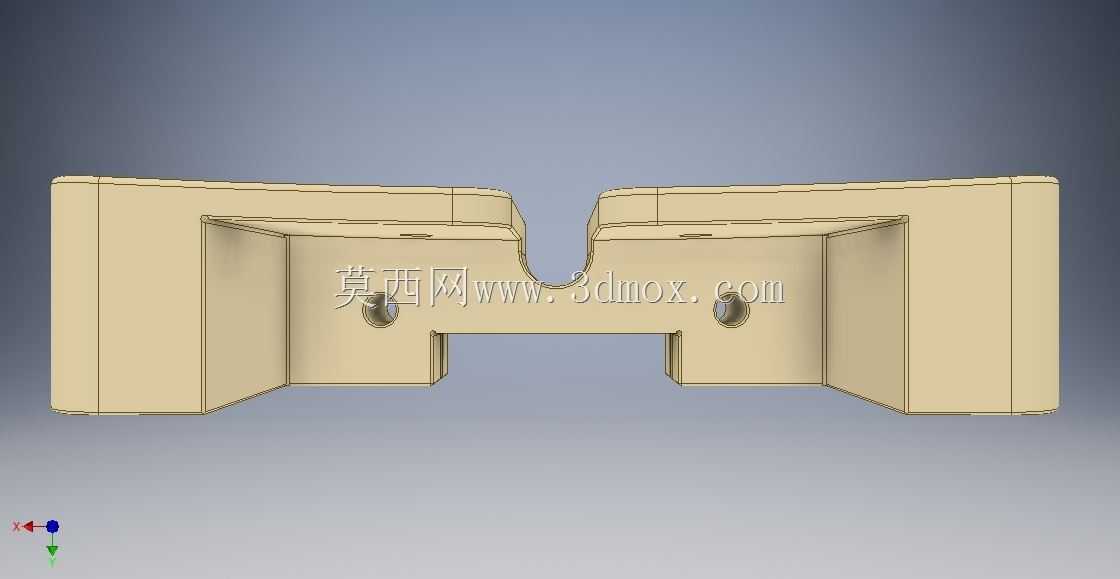

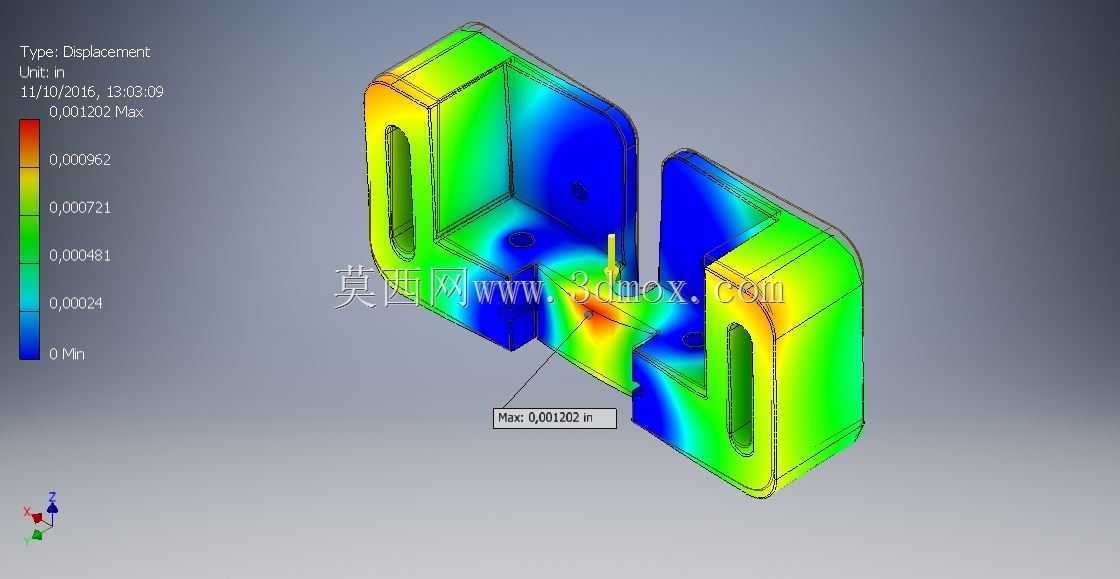

该支架属于航天运载火箭箭体配套的承力连接构件，主要用于半人马座上面级与主箭体对接段的设备挂载、管路固定或辅助支撑场景，在发射阶段需承受轴向过载、横向振动与气动冲击，入轨后还要兼顾真空环境下的尺寸稳定性，因此结构设计优先保证刚性与轻量化的平衡。从整体构型看，支架采用双侧立板加底部连接桥的对称式布局，两侧立板预留长圆形安装孔，可补偿箭体装配时的位置公差，也能在热胀冷缩时释放少量变形应力；立板与底板过渡处做了大圆角处理，避免应力集中在直角根部，这也是航天承力件的典型设计细节。底板上分布的多个沉头孔用于将支架固定在箭体安装面，孔位间距严格匹配箭体预埋接口，安装时需保证支架基准面与箭体母线平行，否则会导致挂载设备出现偏心载荷。立板内侧的空腔结构并非单纯减重，而是为了避让箭体表面的凸起管路与电缆束，实际装配时可在空腔内填充缓冲衬垫，进一步降低振动传递。材料选用Ultem9085这类高性能热塑性塑料，一方面是其比强度高，能在较小重量下满足承载要求，另一方面该材料的阻燃性与耐真空析出表现符合航天级使用标准，适合3D打印一体成型，减少传统机加工带来的拼接焊缝与装配误差。从安装边界来看，支架整体外轮廓需控制在箭体级间段的有限包络空间内，两侧立板的高度不能超出周边设备的安全间隙，底部连接桥的厚度要兼顾抗弯截面模量与安装空间限制，长圆孔的长度方向需顺着箭体轴向布置，才能最大程度补偿装配累积误差。在结构验证阶段，这类支架通常要先通过静力加载测试，模拟起飞阶段的最大过载，检查立板与底板连接处的形变是否在允许范围内；随后进行振动台扫频测试，确认其固有频率避开箭体的主要振动频段，防止发射过程中发生共振。设计时还需考虑打印成型的工艺性，所有壁厚尽量保持均匀，避免出现骤厚骤薄的截面，防止打印过程中产生内应力导致零件翘曲变形；孔位周边适当增加局部壁厚，提升螺纹连接的耐久度，即使反复拆装也不易出现滑牙或开裂。这类支架虽然不是火箭的主承力结构，但直接关系到上面级设备的固定可靠性，任何一处安装失效都可能影响飞行任务，因此从构型优化、公差匹配到材料选型，每一处细节都要围绕航天场景的严苛要求展开。
