黄金齿轮主题创意奖杯结构设计

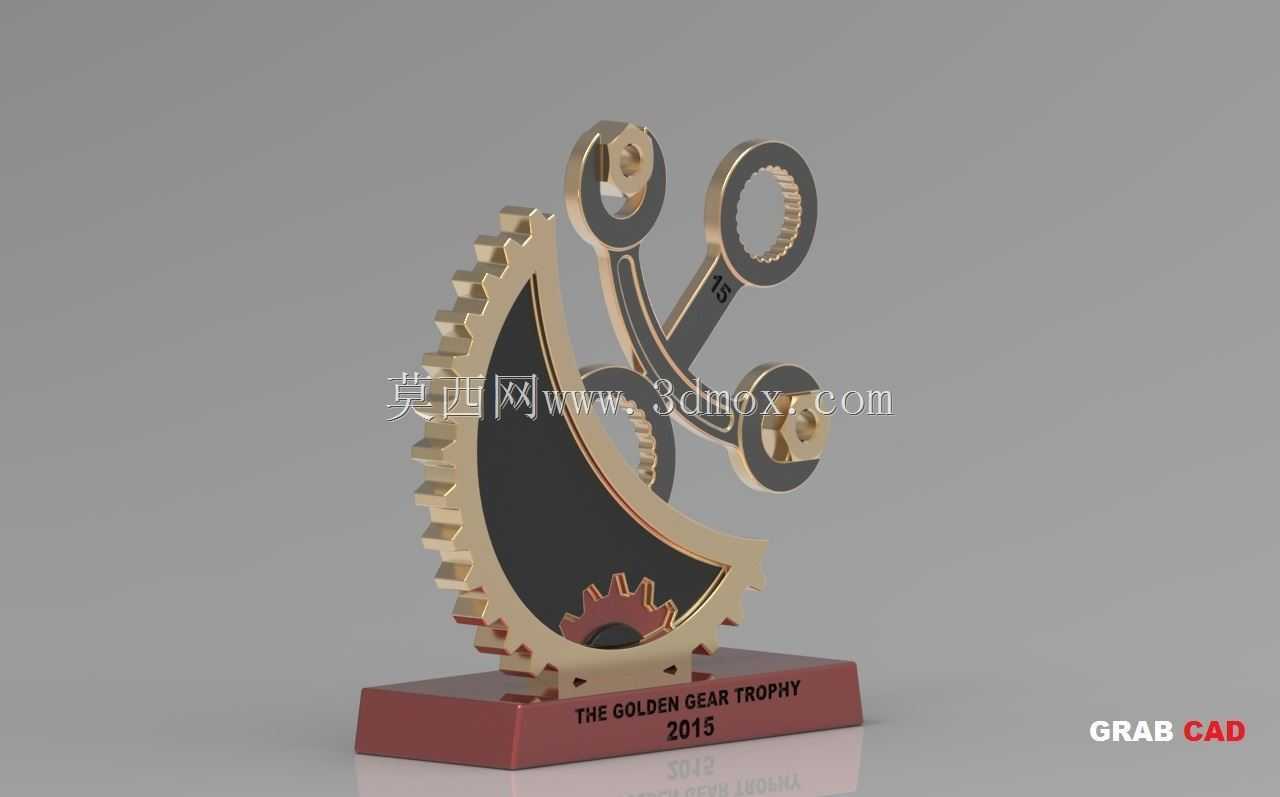

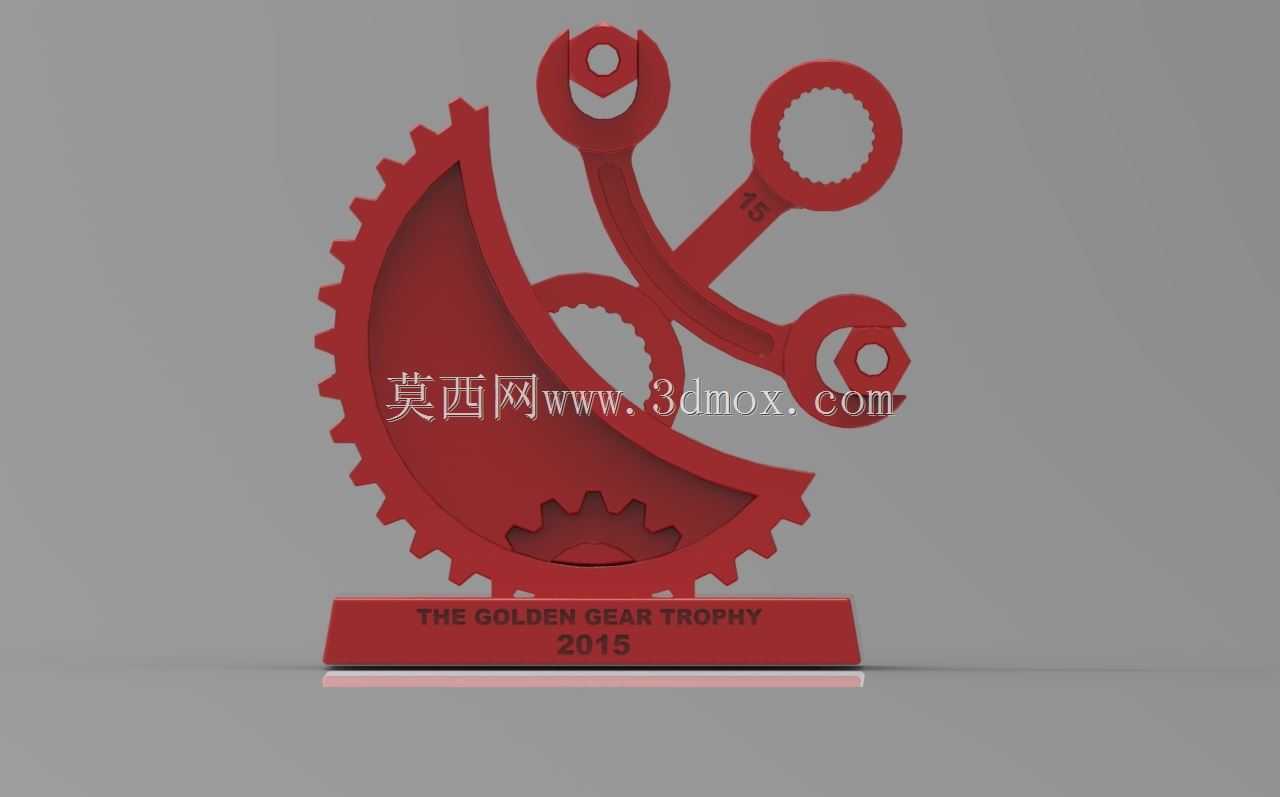

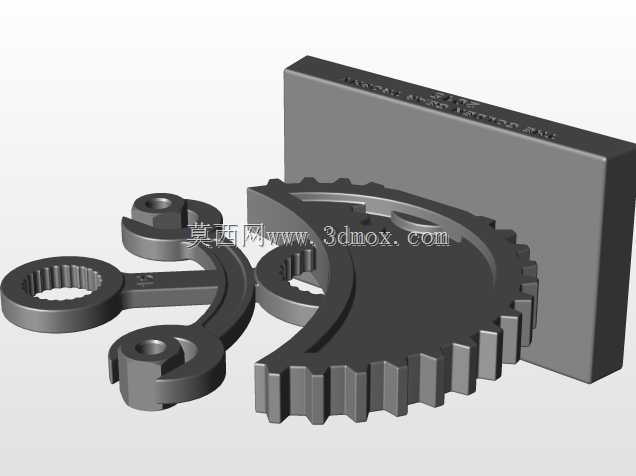

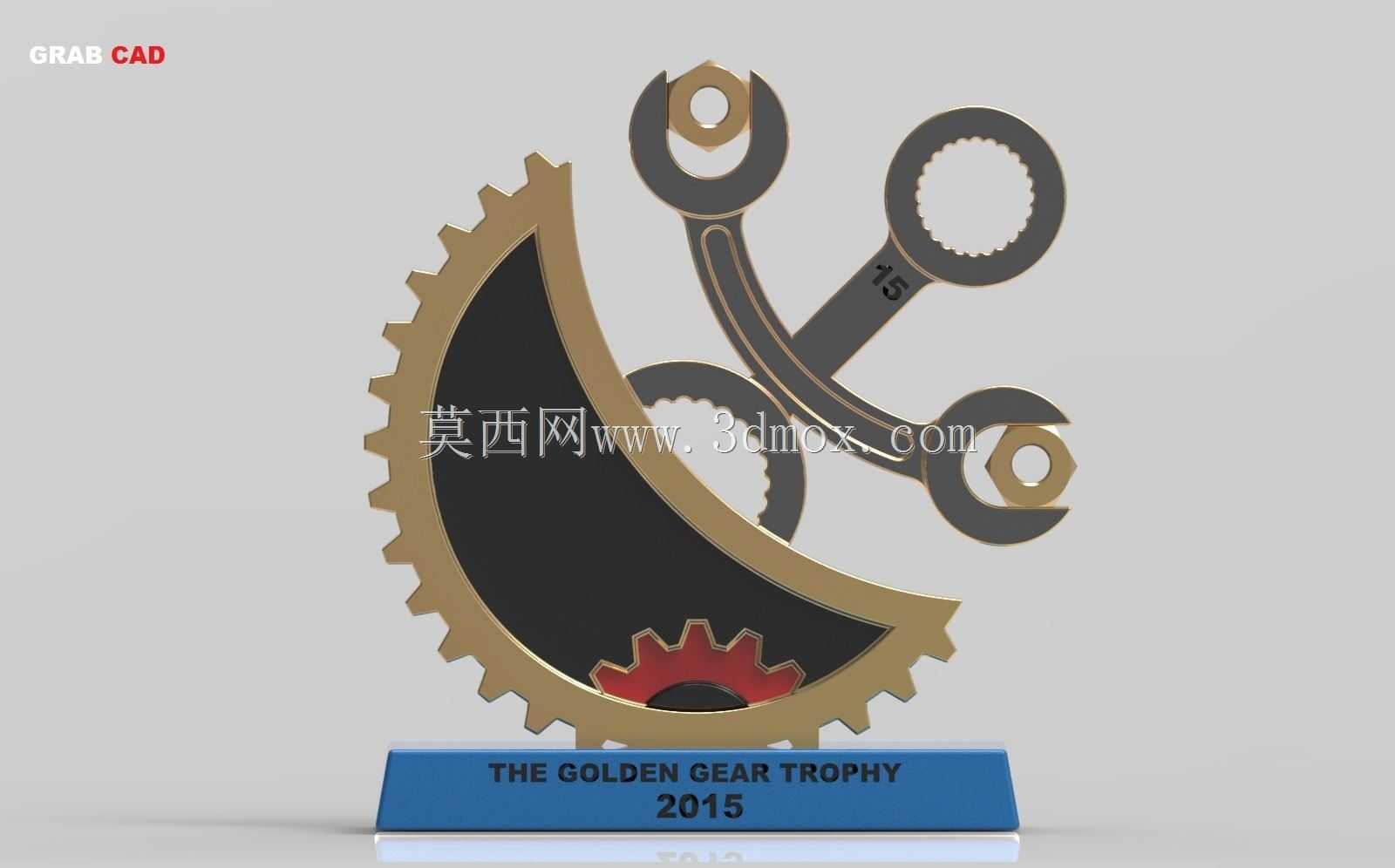

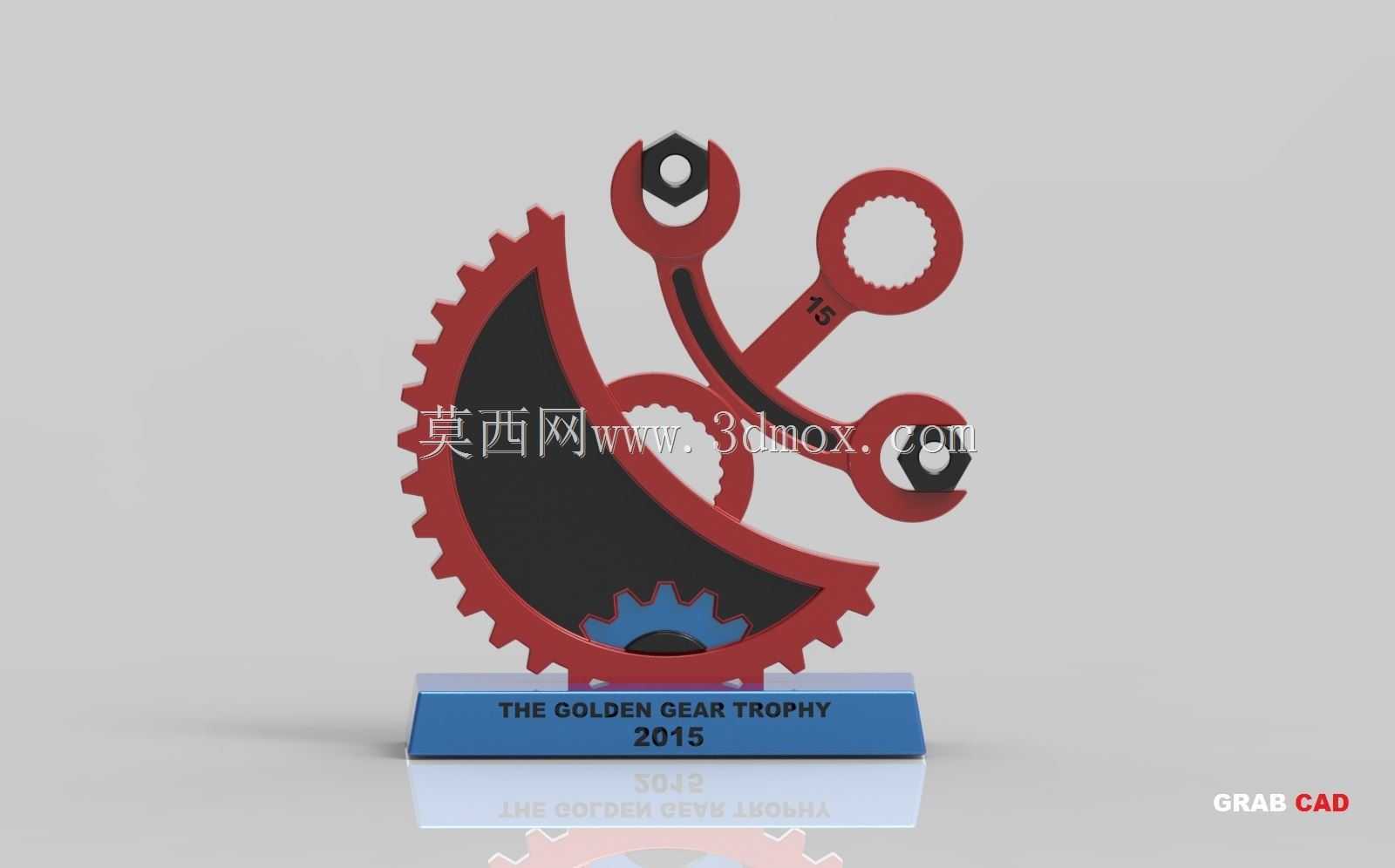

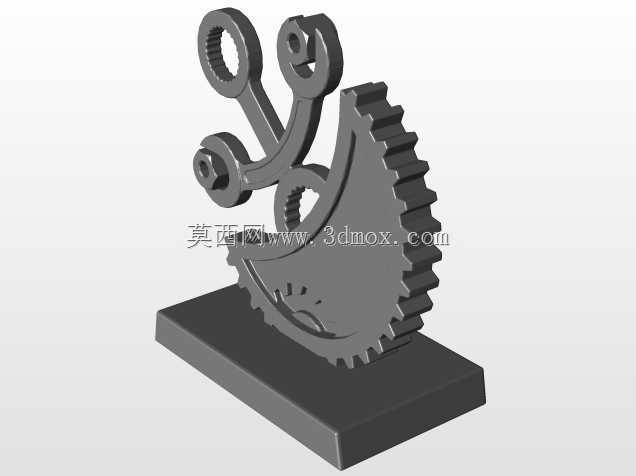

这款奖杯的核心造型取自机械传动中最具辨识度的齿轮与扳手元素，将工业零部件的硬朗线条与纪念摆件的展示属性结合，没有采用常规奖杯的杯状或人形轮廓，而是用半幅大齿轮作为主体视觉支撑，搭配三个不同功能端的扳手造型构件，形成错落的空间层次。底座采用梯形台结构，上表面预留与齿轮底部轮廓匹配的定位槽，齿轮下端嵌入槽内完成限位，无需额外紧固件即可保证摆放稳定性，底座正面做平面区域，可用于蚀刻活动名称与届次标识。主体齿轮的齿形按标准渐开线齿廓做等比例缩放，齿顶与齿根的过渡圆角保留实际加工特征，没有为了视觉效果做过度简化，齿轮盘面做局部镂空处理，既减轻整体自重，也让后方的扳手构件能够部分透出，避免整块实心结构带来的厚重沉闷感。三根扳手构件分别对应开口扳手、梅花扳手与六角套筒端的典型形态，构件之间通过弧形臂连接，臂身截面采用矩形带圆角的设计，在三维建模时可通过扫描特征一次性生成，后续拆分打印或机加工都能直接提取截面轮廓。扳手构件与齿轮盘面的连接位置设置定位凸台，凸台直径与齿轮上的预制孔采用小间隙配合，装配时可直接压入，接触面涂胶固定即可，不需要设计复杂的连接卡扣。从安装边界来看，整体摆件的重心落在底座中心区域，齿轮与扳手构件向外侧延伸的幅度控制在底座支撑面范围内，即使受到轻微触碰也不会出现倾翻。这类造型既可以作为机械行业技能竞赛、技术评优活动的荣誉载体，也可放置在车间展示柜、工程师办公桌作为工业风装饰，构件上的六角端头与齿形细节还能作为直观的机械元素科普展示。建模过程中所有曲面均做连续曲率处理，没有尖锐棱角，后续无论是做金属3D打印、精密铸造还是数控铣削加工，都能直接提取实体特征生成刀路，不需要额外修补破面。扳手臂身的弧度经过反复调整，保证三根构件在空间中互不干涉，同时从正面观察时各功能端都能完整呈现，不会出现互相遮挡的情况。齿轮下半部分嵌入底座的深度经过核算，既保证连接强度，也不会让底座过高导致整体比例失调。
