仿生镂空机架四旋翼无人飞行器结构

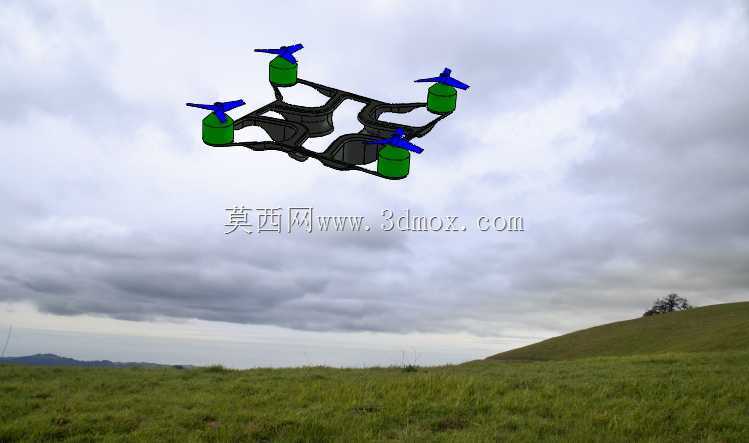

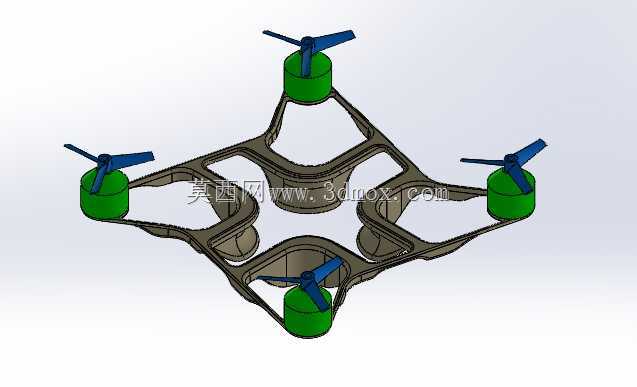

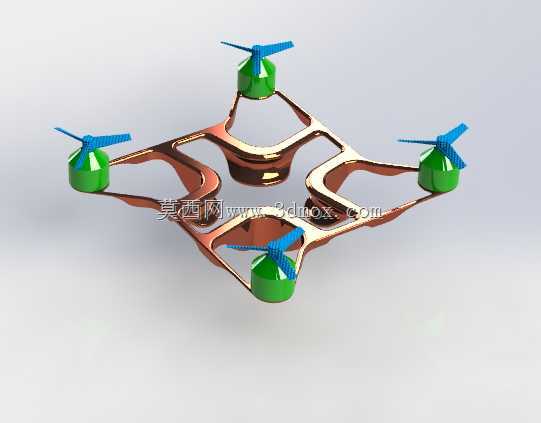

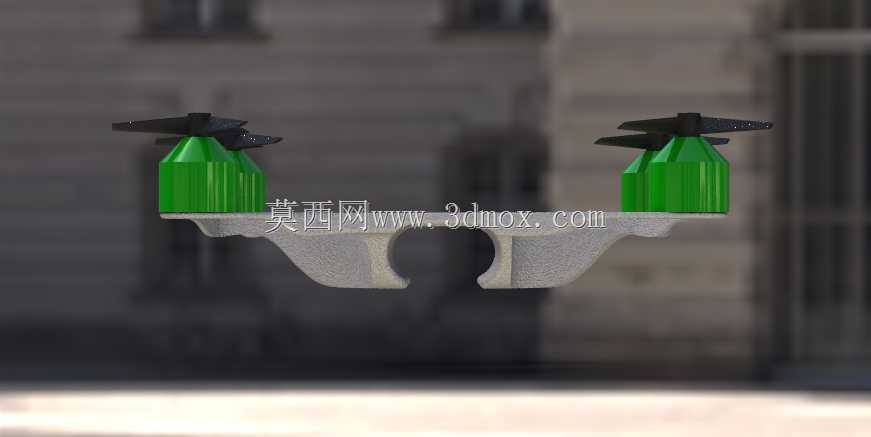

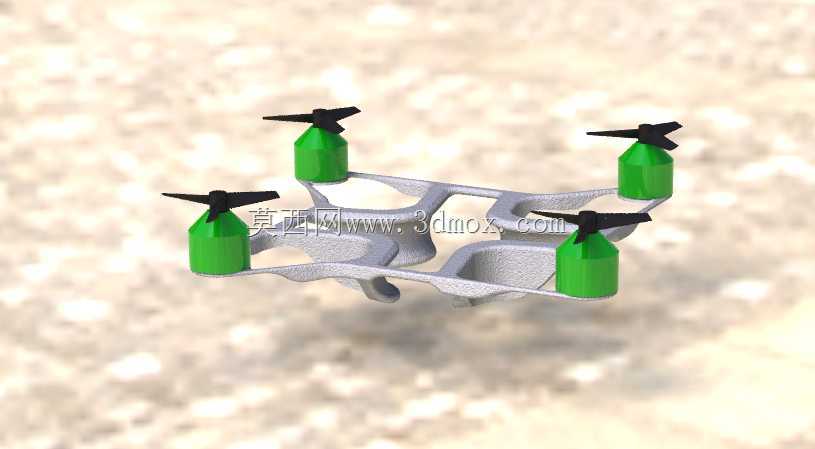

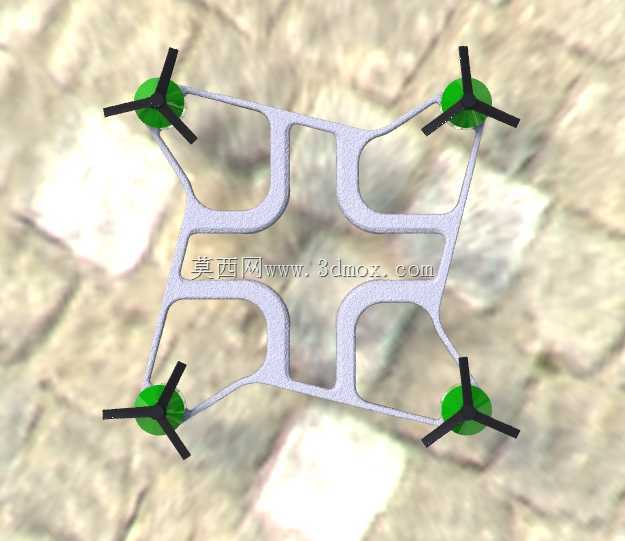

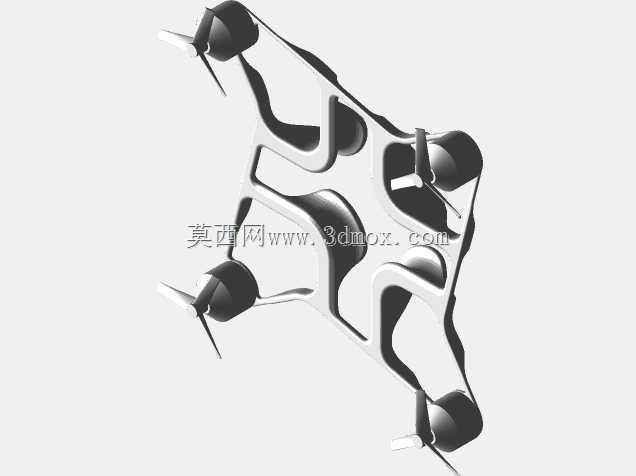

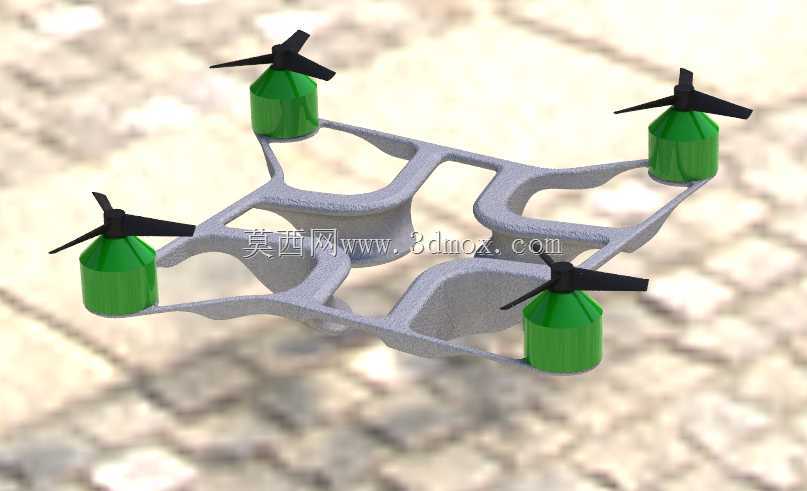

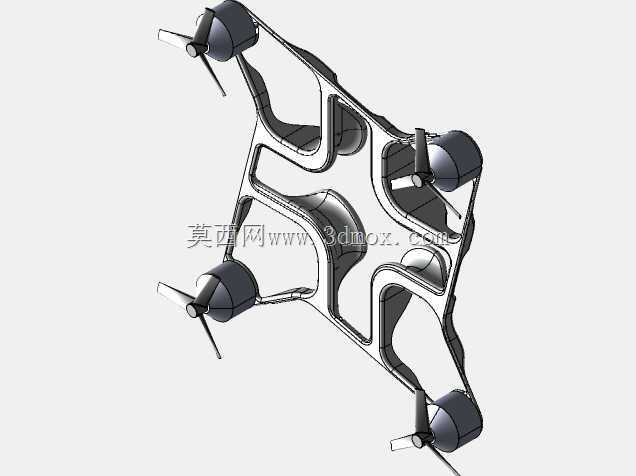

该四旋翼飞行器采用一体化镂空承力机架，四个旋翼支臂沿中心对称向外延展，整体呈X形布局，支臂末端形成圆柱形动力舱，用于容纳电机、电调及相关走线。机架中部通过连续曲面与镂空窗口连接，在保证支臂相对位置精度的同时，去除低应力区材料，降低整机自重，并为飞控板、电池、接收机等机载器件预留安装空间。这种结构思路重点在于把弯曲载荷分配到连续的侧壁和支臂过渡区，避免在旋翼拉力作用下出现局部应力集中。动力单元位于支臂最外端，电机轴线垂直于机架平面，螺旋桨旋转平面与机体保持平行，可通过四个旋翼的转速差实现升力、俯仰、横滚与偏航控制。圆柱形动力舱既能够约束电机安装座的周向位置，也可对电机侧面形成防护，减少轻微碰撞对桨叶和电机轴的直接冲击。机架上的镂空区域并非单纯减重，其边界沿主传力路径延伸，使中心载荷与四个支臂之间形成连续的力流通道。对于这类小型旋翼设备，支臂刚度直接影响飞行稳定性，若臂端在拉力下产生过大变形，会改变桨盘平面并引入不必要的振动；因此在建模时需要重点控制臂根圆角、壁厚过渡以及动力舱与支臂连接处的截面高度。实际应用中，这类结构可用于低空航拍、教学实验、环境巡查或小型任务验证平台。机载设备通常布置在中心区域，以降低整机转动惯量并保持重心靠近几何中心；电池安装位应贴近机架中部下方，使重心略低于旋翼平面，从而提升姿态恢复能力。飞控板需要选择相对平整、振动较小的区域固定，并预留减震安装接口；电源分配线可沿支臂内腔或侧壁走线，避免外露干涉螺旋桨。外形边界方面，四组螺旋桨的旋转圆决定了整机最大外廓，相邻桨盘之间必须保留安全间隙，防止高速旋转时发生打桨。支臂长度、电机外径和桨叶尺寸需要联动校核：臂展过小会使桨叶重叠，臂展过大则会降低结构固有频率并增加弯曲力矩。动力舱内径、安装孔距和侧壁高度应与所选电机及安装座匹配，中心舱开口则需满足电池插拔、散热和维修操作要求。从结构设计角度看，该模型适合用于验证轻量化机架的几何形态、装配关系以及旋翼布置方案。后续细化时，可在臂端增加电机座定位面，在中心区域增设电池绑带柱或卡扣，并在机架底部预留任务设备挂载接口。若面向批量制造，还需结合所选工艺调整最小壁厚、圆角半径和孔边加强形式，以兼顾减重、刚度与可制造性。
