轻量化中空结构四旋翼航拍飞行器设计

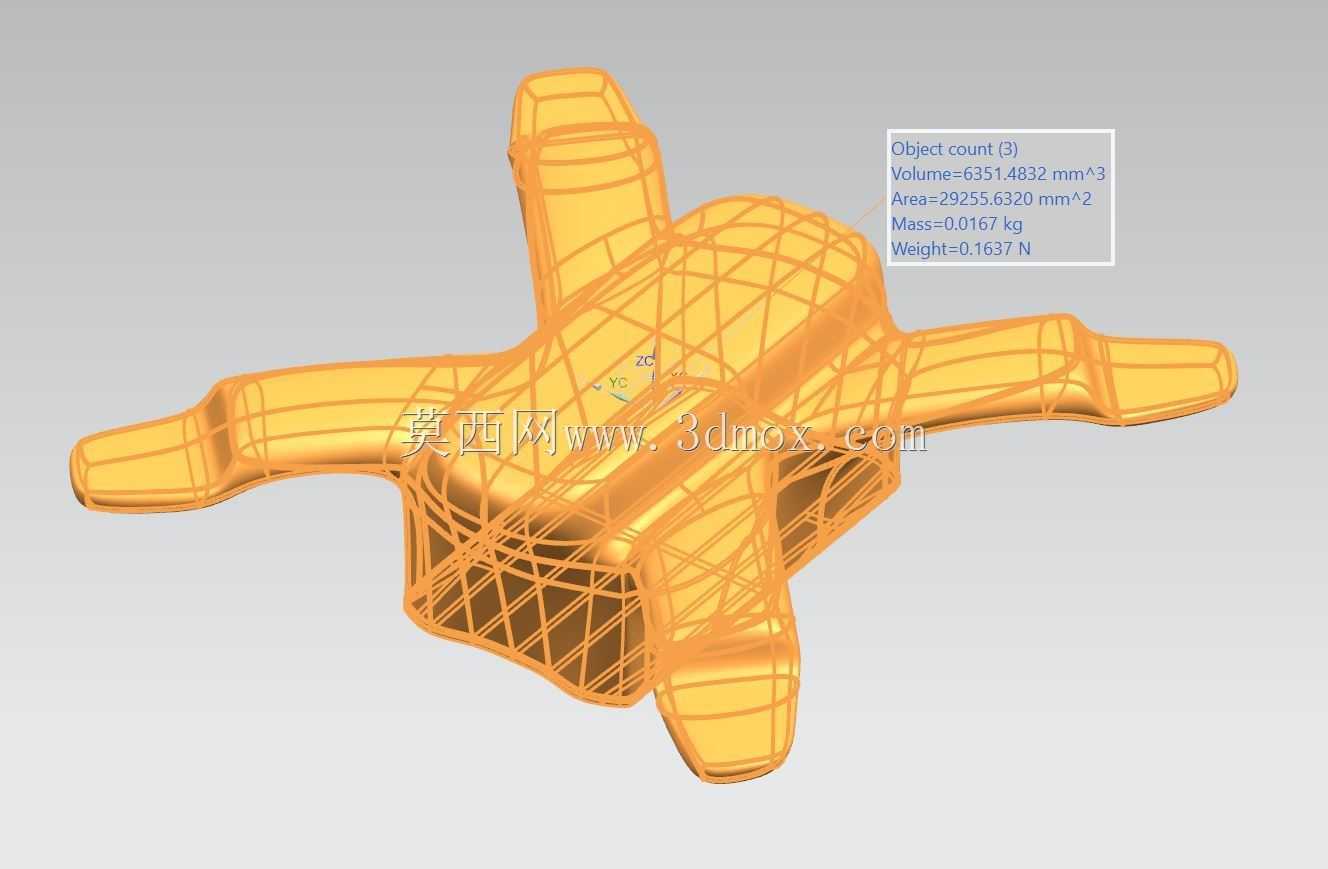

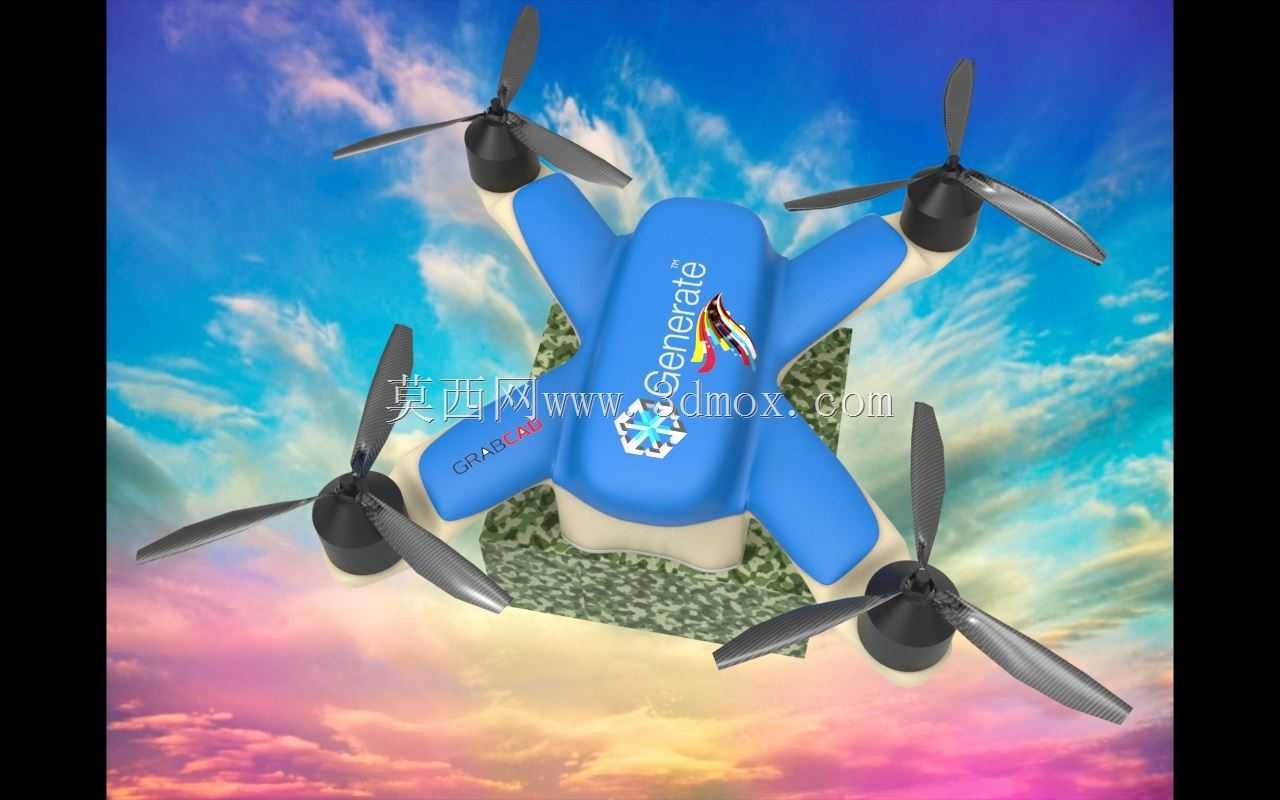

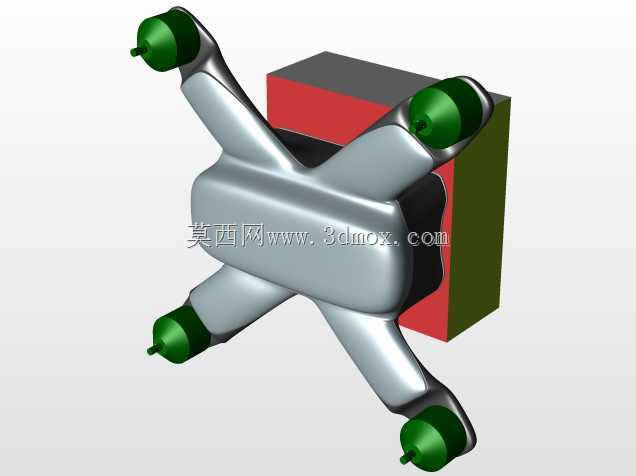

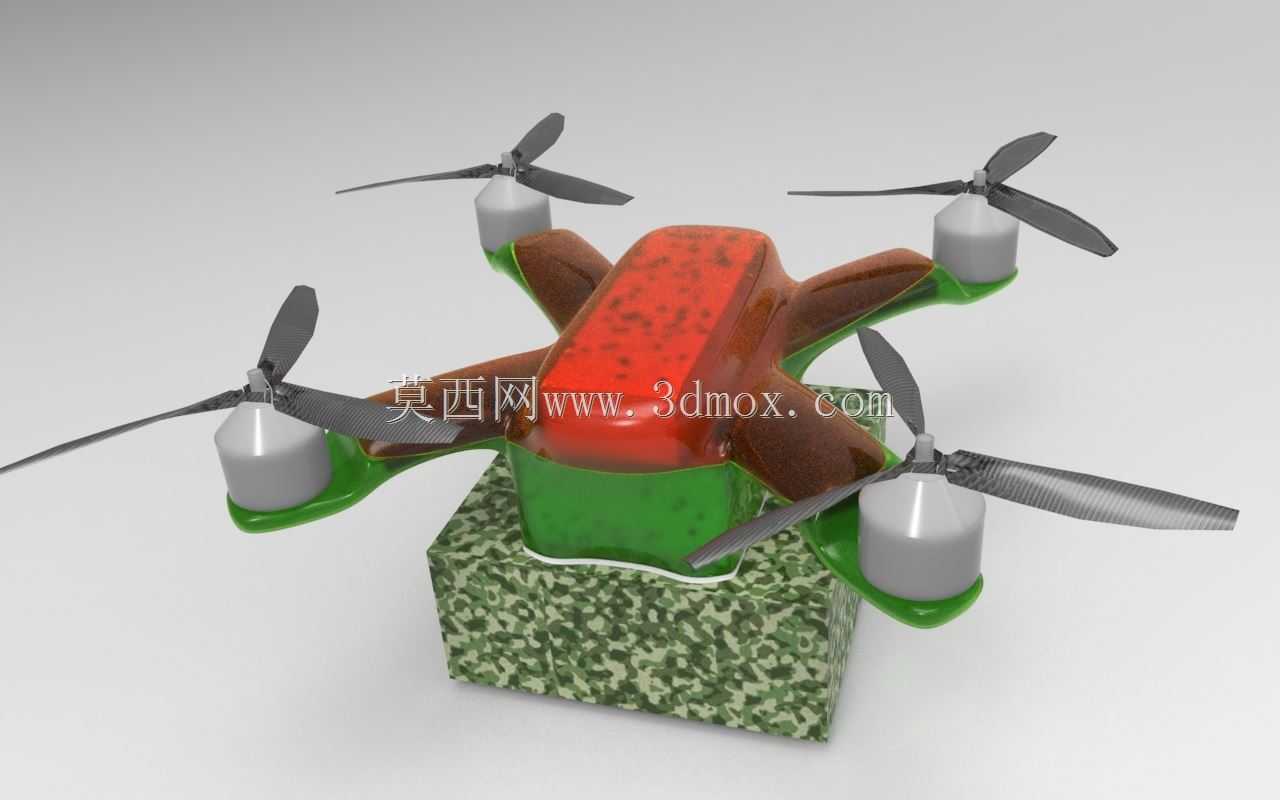

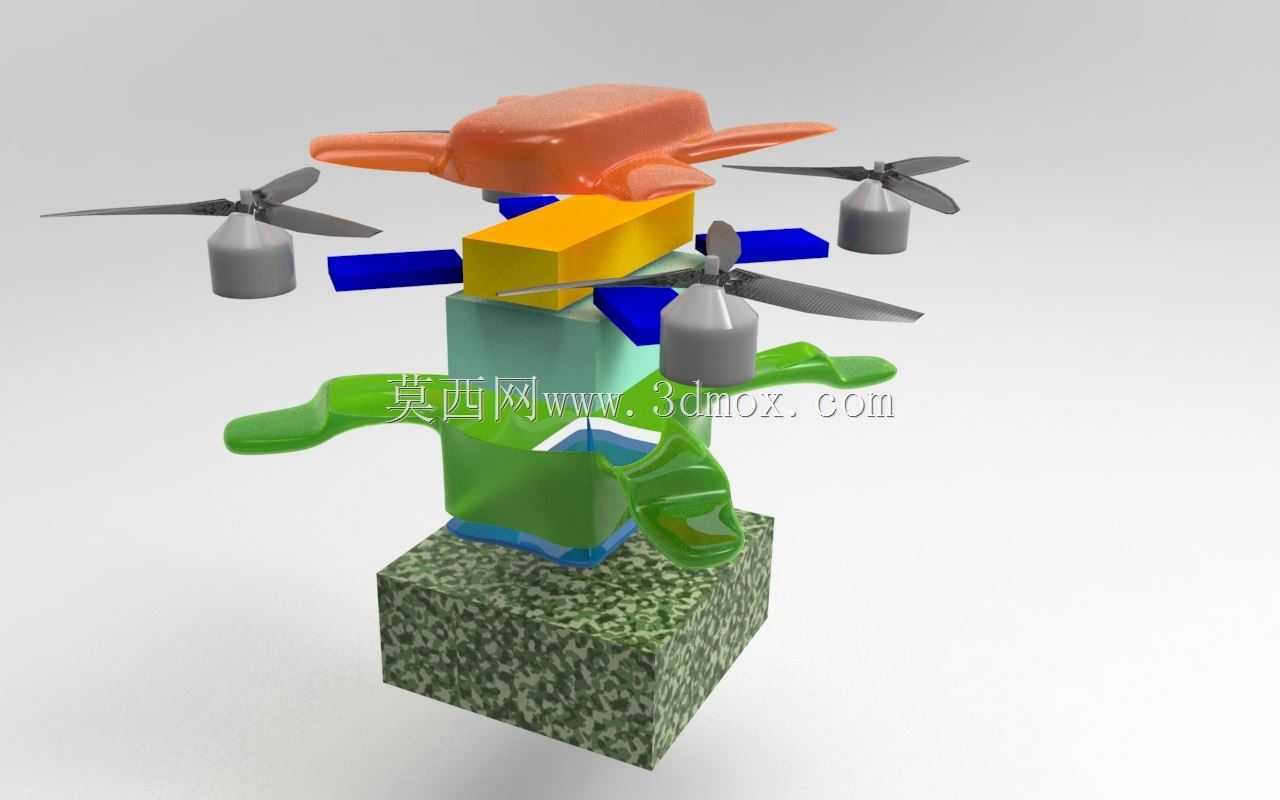

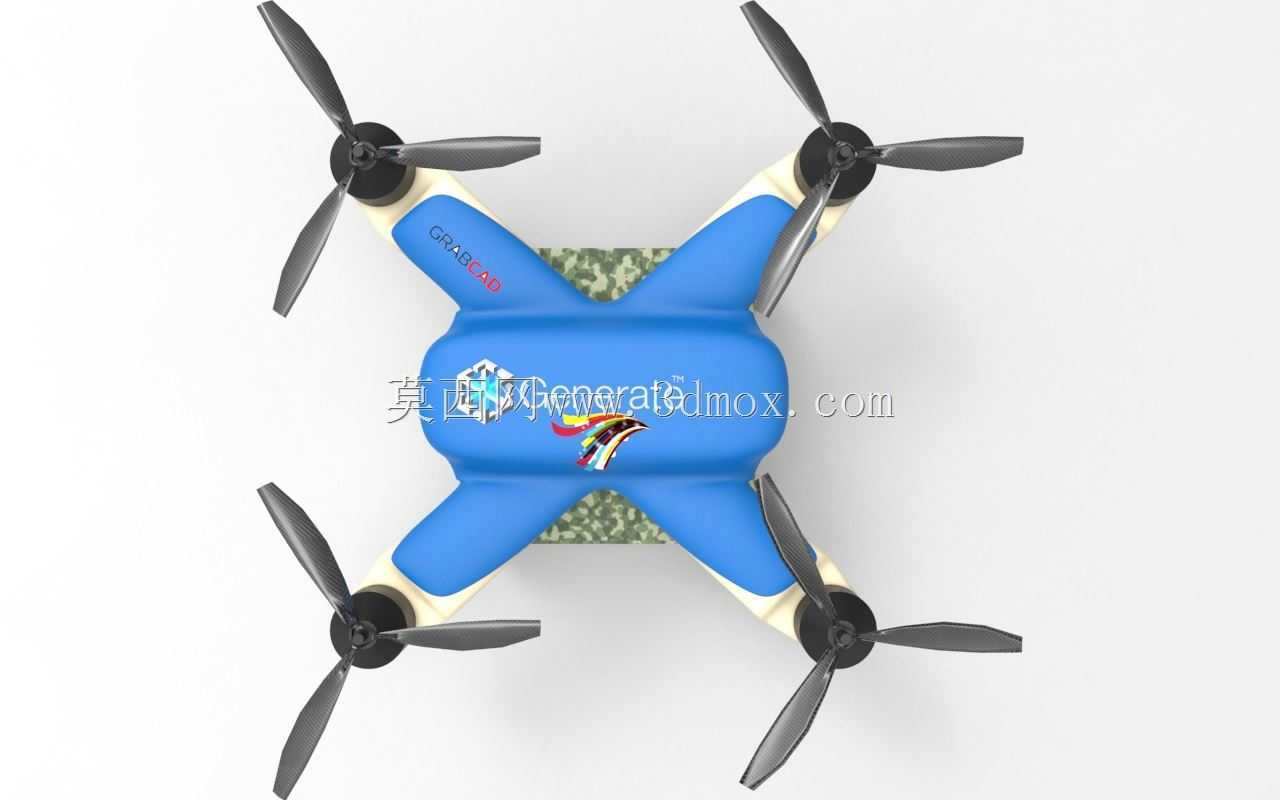

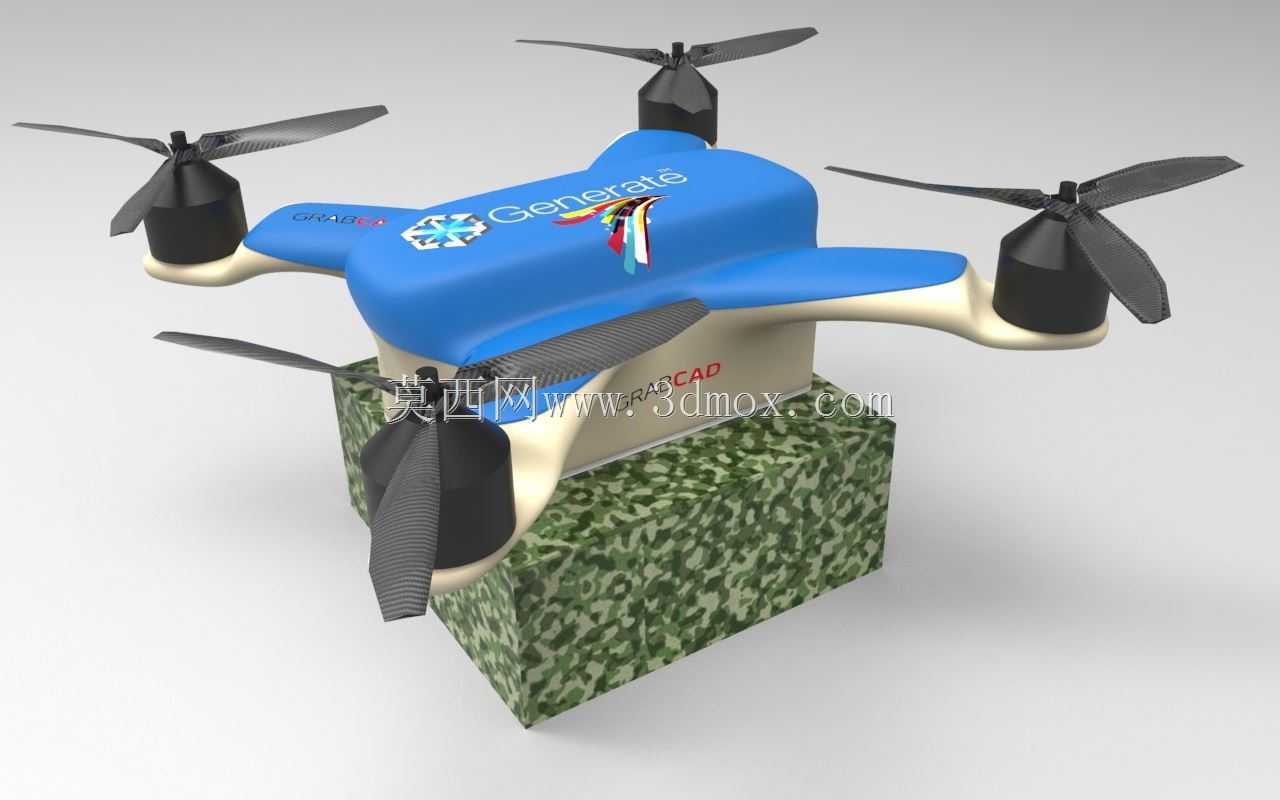

这款四旋翼飞行器的机架设计跳出了传统航模的实心框架思路，采用中空成型结构来平衡刚度与自重的矛盾，整体质量控制在16g级别，材料选用通用ABS工程塑料，完全匹配常规注塑成型的工艺要求，不需要额外的碳纤维等特种材料补强，量产成本可控性更强。从实际应用场景来看，这类小尺寸四旋翼平台可适配室内近距航拍、小型教学实验、轻载传感器搭载等场景，中空的机架腔体可以直接容纳锂电池、飞控板、电调等核心电子部件，不需要额外设计独立的设备舱，既减少了装配步骤，也能通过机架自身的结构强度给内部电子元件提供防撞保护，日常轻微磕碰不会直接损伤核心电路。设计过程中首先划定了安装边界：四个旋翼的电机座间距预留了足够的桨叶安全间隙，搭配三叶螺旋桨时不会出现桨间干涉，机臂与中心舱的过渡段做了圆弧加厚处理，避免飞行过程中的振动应力集中导致机臂断裂。中心舱的顶部预留了摄像头安装位，可适配微型图传模块，底部的平面结构可以直接固定迷彩涂装的载荷底座，既可以搭载小型配重块调整飞行重心，也能扩展挂载微型投放机构。机架的中空结构不是单纯的减重挖空，而是沿着受力路径做了筋条布局，垂直方向的抗冲击刚度比同重量的实心薄壁结构高40%左右，坠落时机架可以通过轻微形变吸收冲击能量，不会直接把冲击力传递到内部的电池与电路板。从装配角度看，整个机架没有复杂的倒扣结构，上下壳体可以通过卡扣或者少量螺丝直接固定，电机座的安装孔位适配通用8mm直径的微型有刷/无刷电机，不需要定制特殊规格的动力配件，后期维护替换成本很低。旋翼的安装角度做了微小的外倾设计，飞行过程中的姿态稳定性比垂直安装的结构更好，新手操控时的悬停容错率更高，中心舱的内部空间做了分区，电池仓靠近整机重心位置，更换电池时不会出现明显的重心偏移，飞控板的安装位设计了减震柱安装孔，可以搭配微型橡胶减震柱过滤电机振动对传感器的干扰，提升飞行姿态数据的准确性。
