物流配送四旋翼无人机结构设计

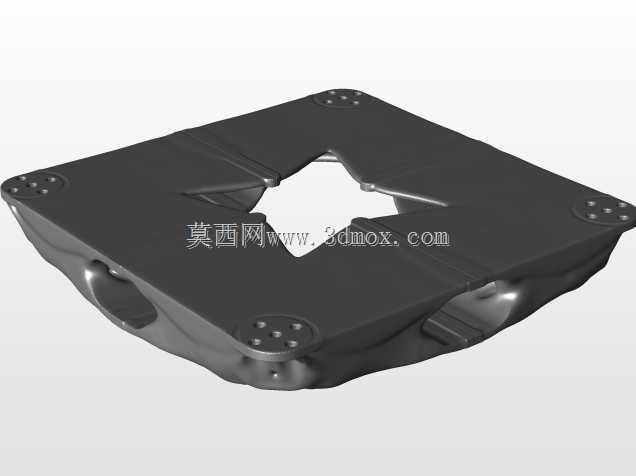

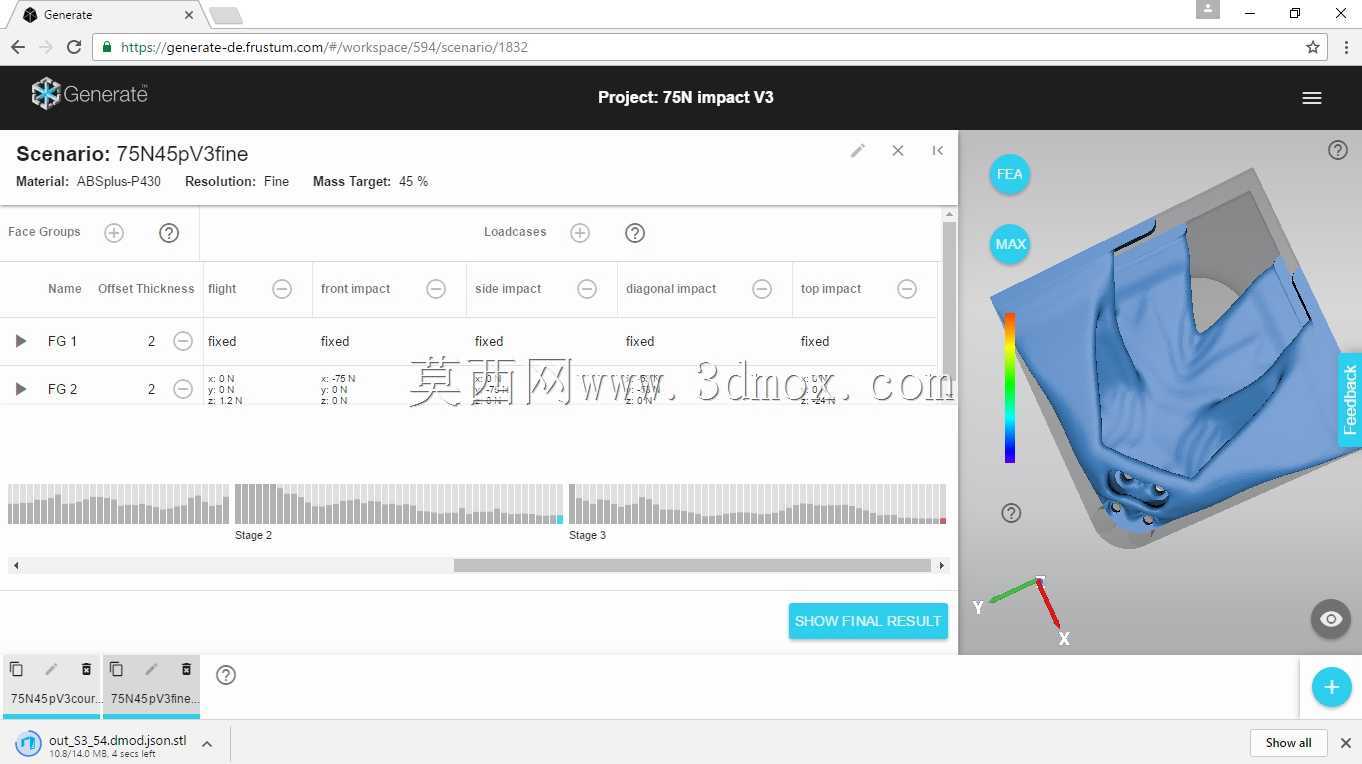

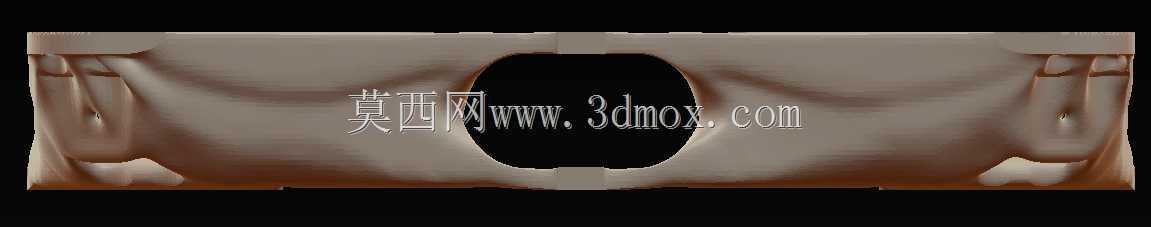

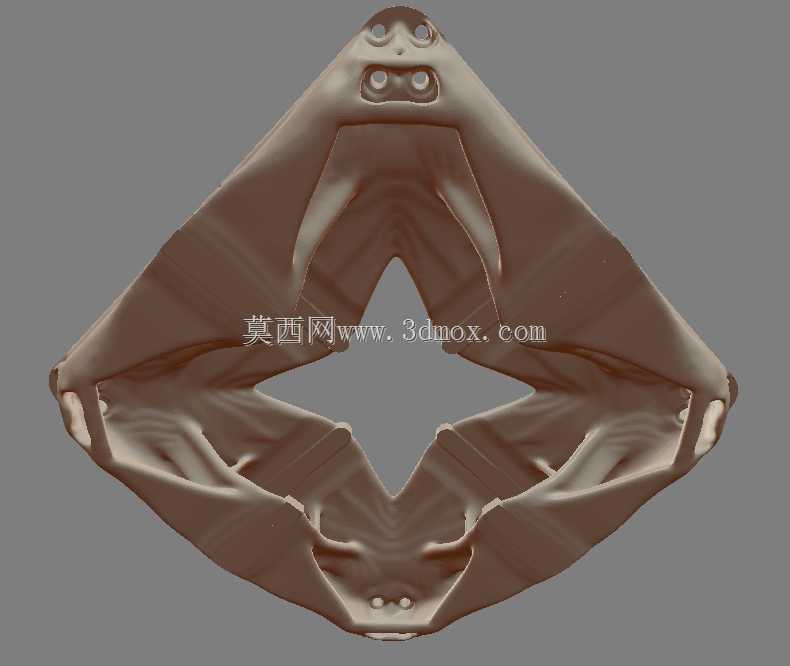

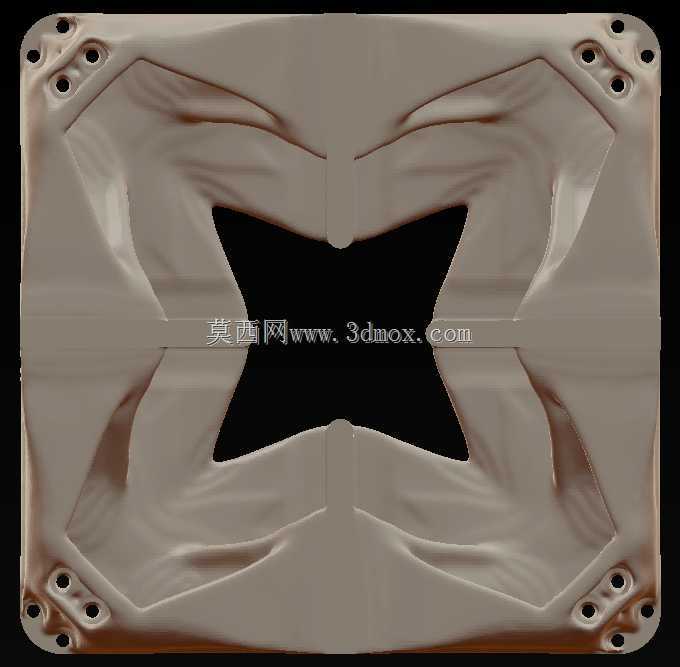

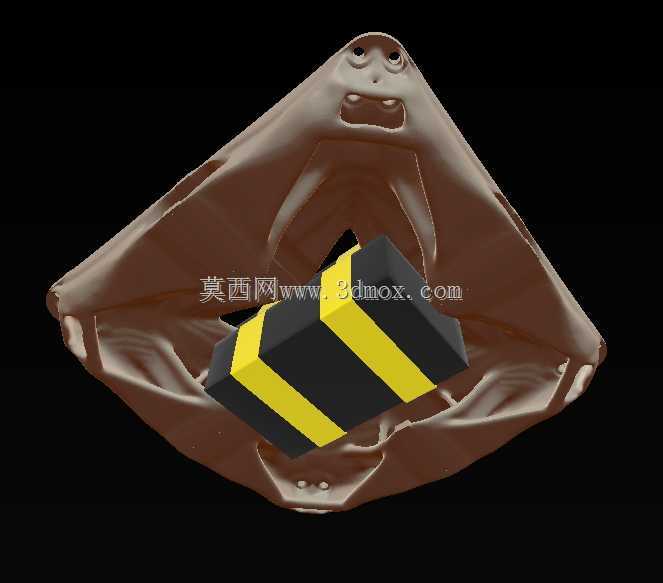

该四旋翼飞行器的机架拓扑结构围绕末端物流配送场景展开，核心约束来自不同飞行姿态下的碰撞工况与载荷传递路径。设计阶段将爬升、平飞及对角碰撞等典型工况转化为结构边界条件，通过拓扑迭代去除低应力区域材料，使机臂与机身融合为近似一体化的承力壳体，最终机架质量控制在预期区间内，同时满足各工况下的强度与刚度要求。

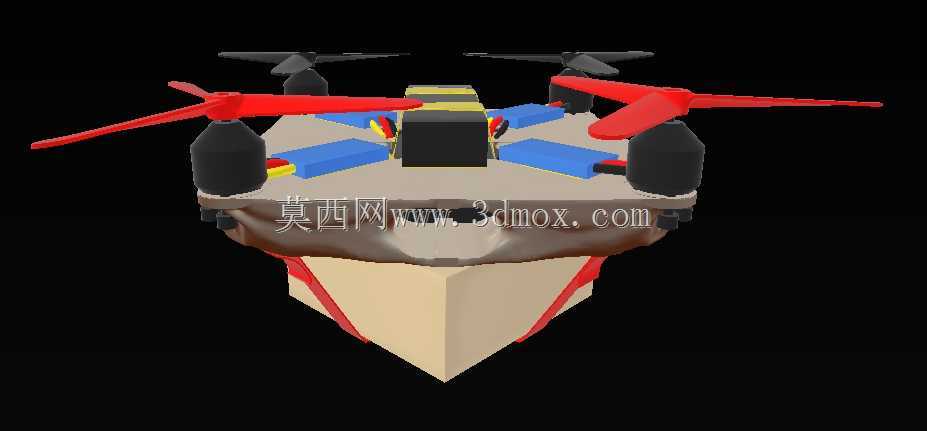

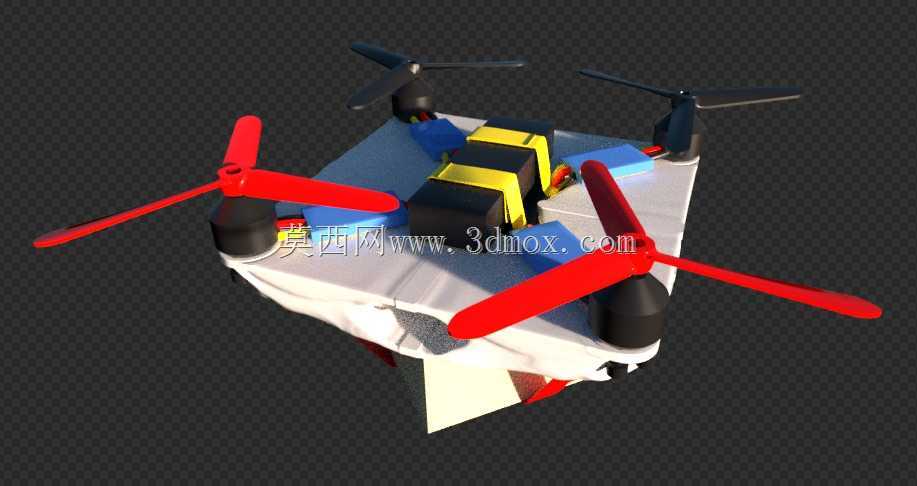

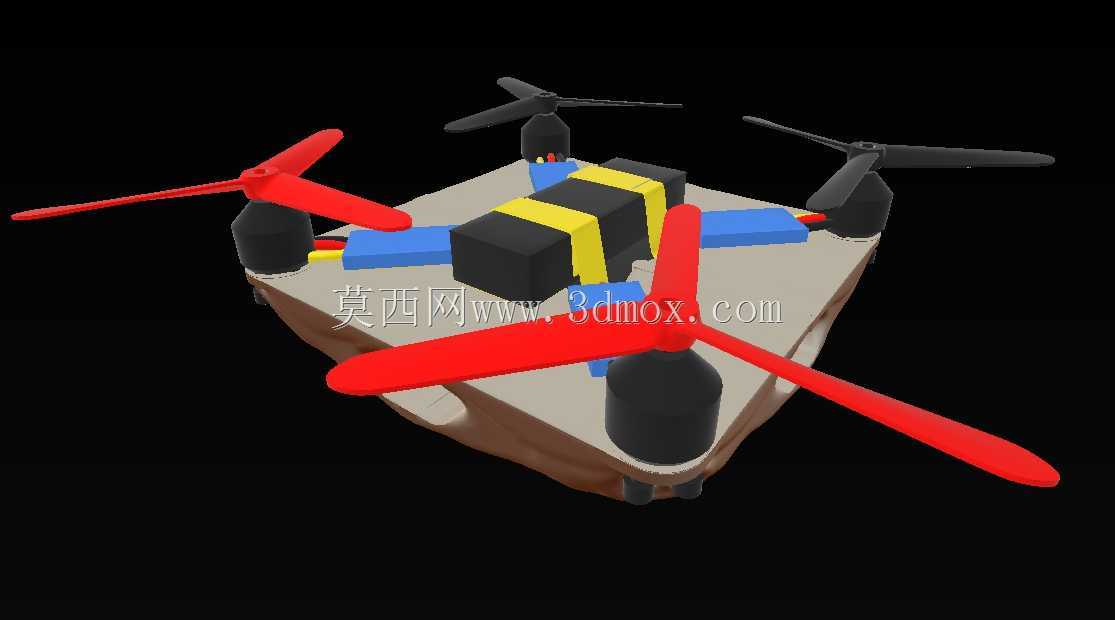

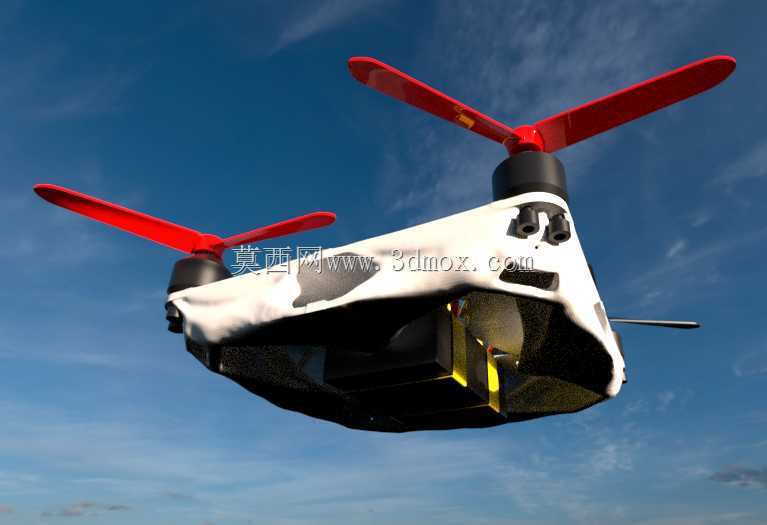

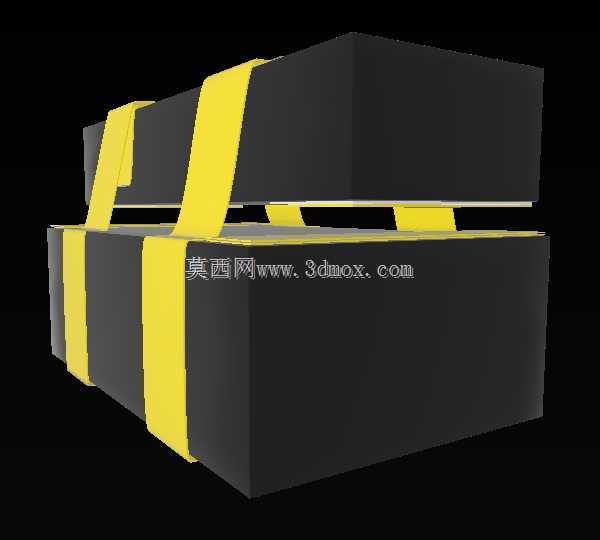

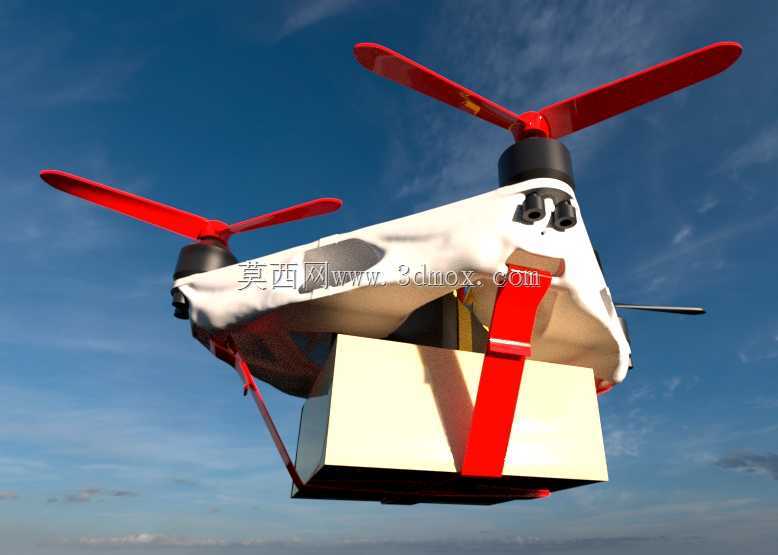

在实际用途层面，该机型定位于小批量、高频次的短途货物投送，机身下方设置专用挂载接口，可通过束带或快拆托架固定标准包裹。挂载点位于整机重心附近，能够降低货物摆动对飞行姿态的干扰；机臂向外延展并预留螺旋桨安全间距，避免起降及低空飞行时桨叶触碰货物或周边障碍物。

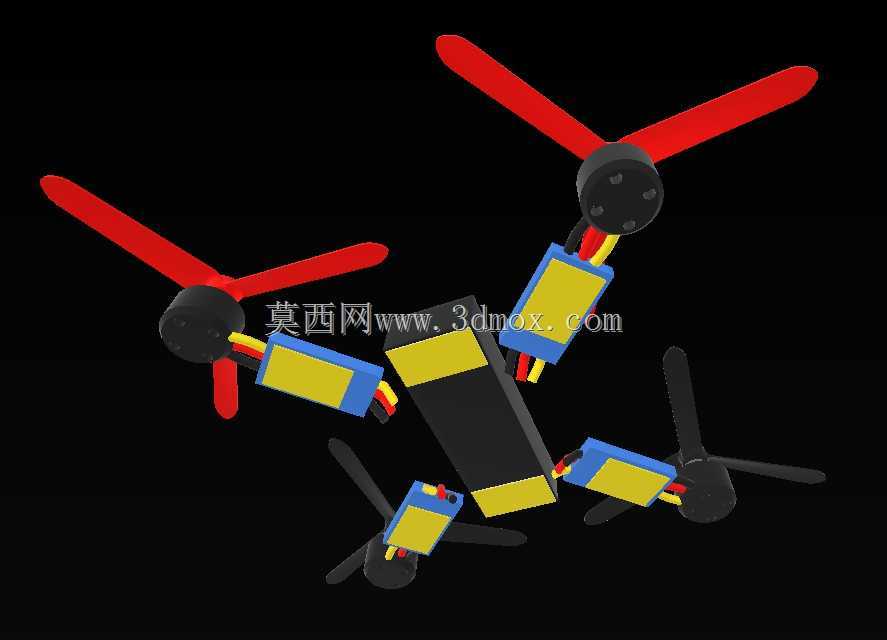

功能特性上，结构重点针对碰撞后的完整性进行优化。平飞及爬升过程中，机臂端部需承受冲击载荷，拓扑生成的传力路径将外力分散至机身主梁与挂载区域，减少局部应力集中。动力组件安装位与机身壳体之间形成连续支撑面，电机座、电调仓及飞控舱的布置兼顾布线空间与检修可达性。机身外形采用顺滑过渡曲面，既降低低空飞行时的空气阻力，也减少雨水、灰尘在接缝处的积存。

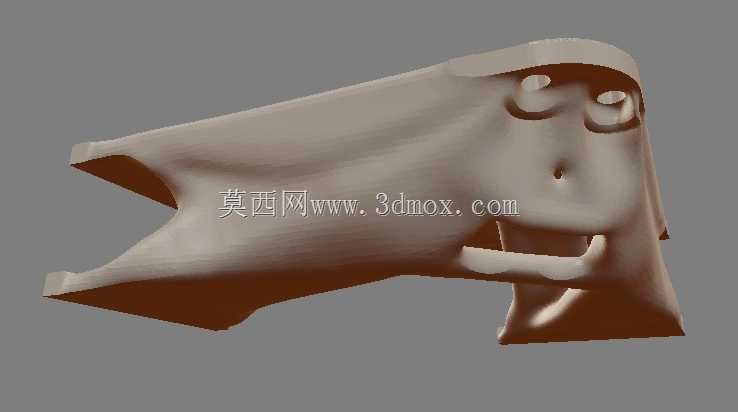

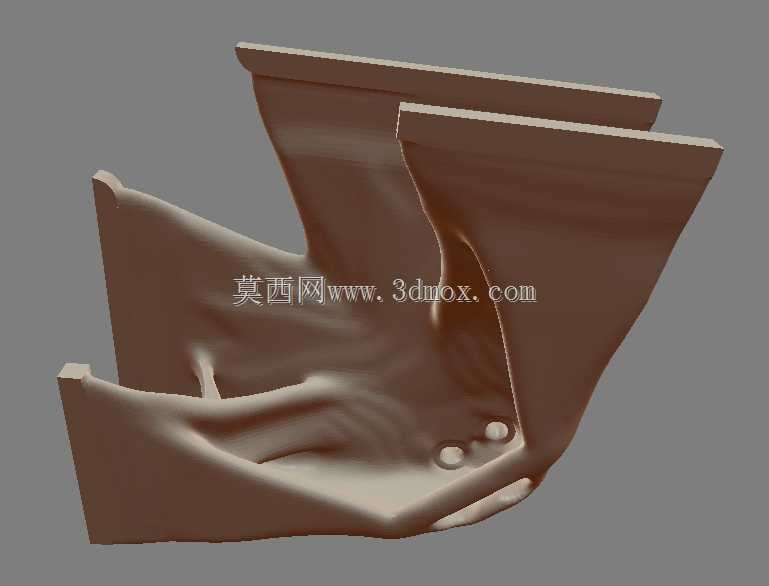

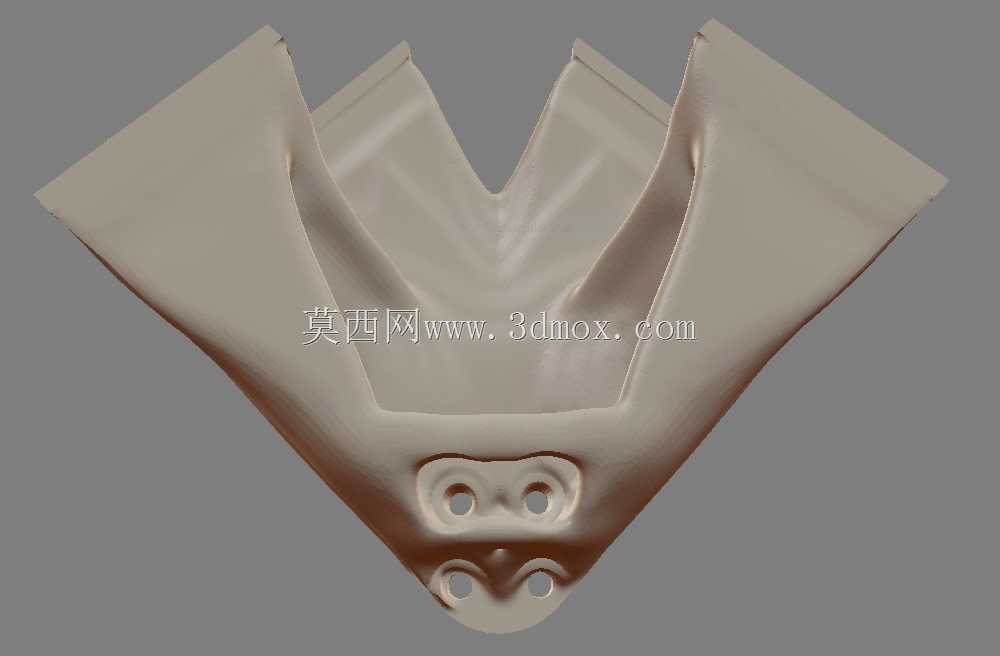

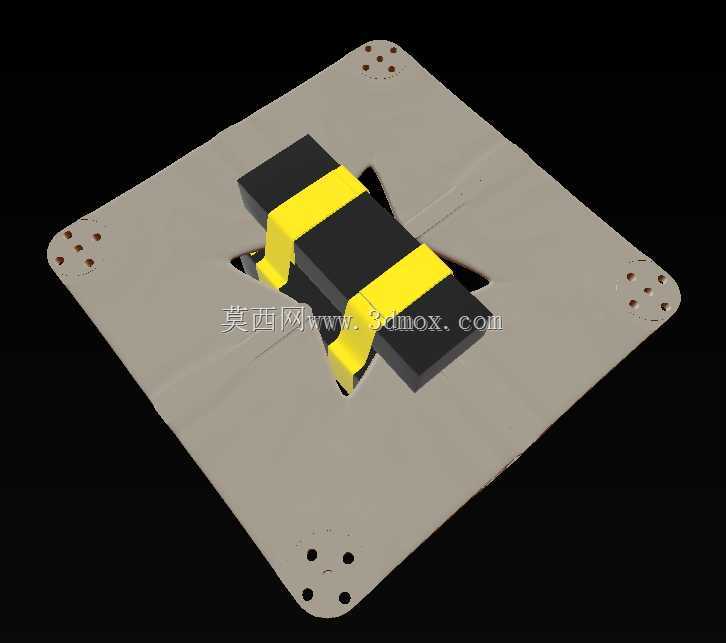

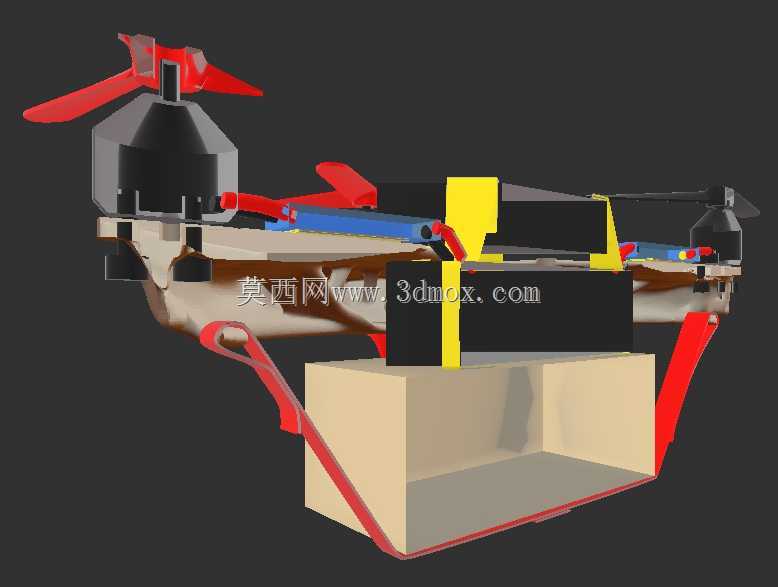

从设计思路看，方案并非单纯追求轻量化，而是在给定载荷谱下平衡质量、刚度与抗冲击能力。材料分布随载荷方向变化：高应力区保留连续实体截面，低载区则通过镂空与筋条组合控制重量。机臂末端与电机安装面保持足够的平面度和同轴度，以降低振动传递；机身内部预留电池仓与航电设备安装空间，周边设置限位筋和固定孔位，便于按实际器件尺寸调整装配方案。

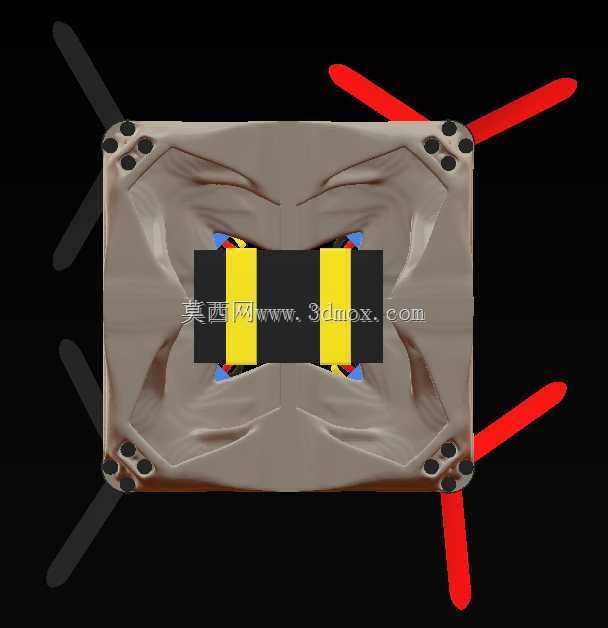

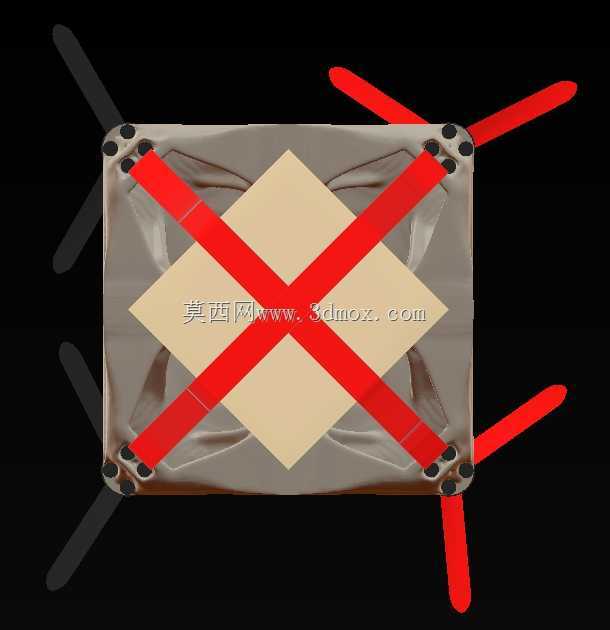

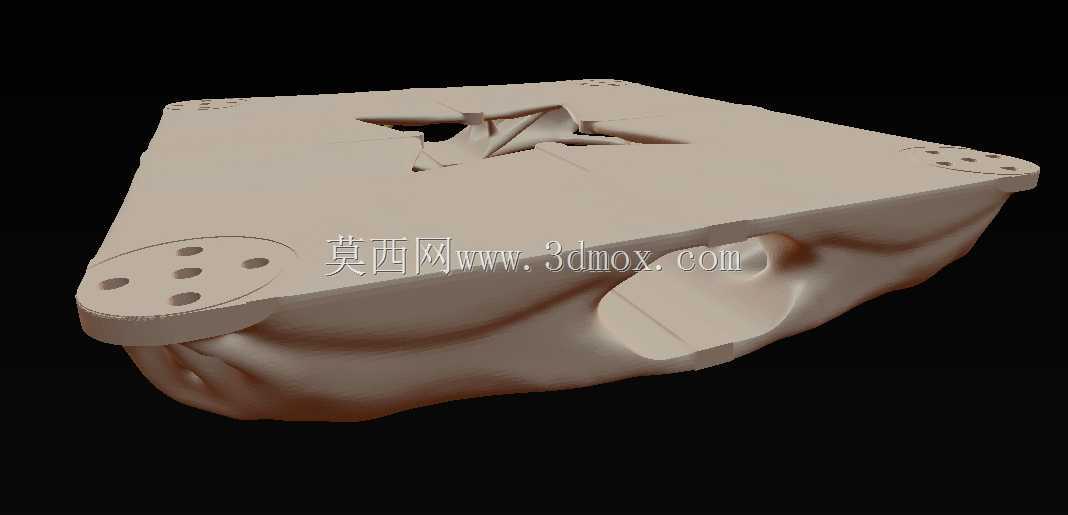

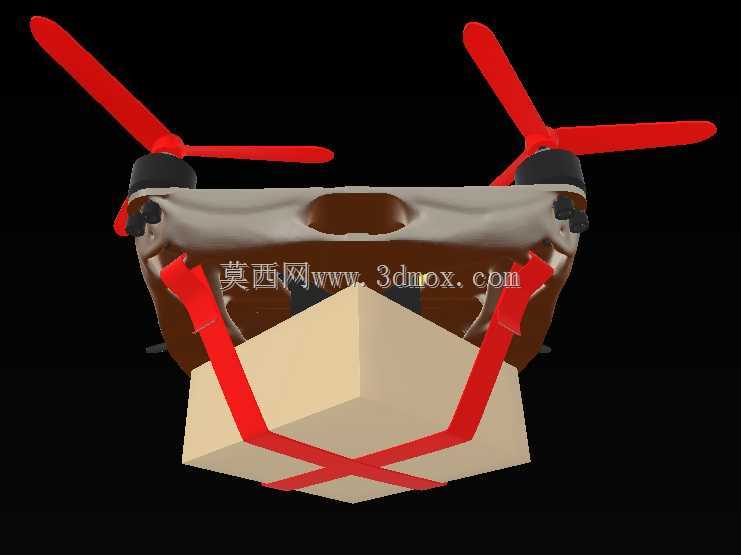

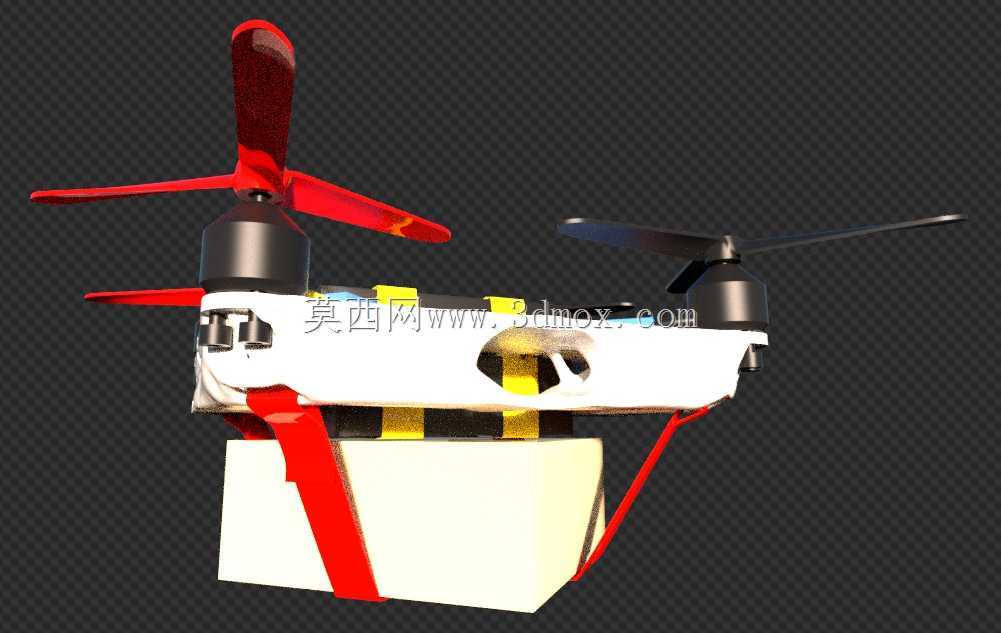

外形与安装边界方面，四旋翼布局使整机投影轮廓清晰，桨盘平面与挂载区域上下分层，货物宽度需控制在相邻机臂形成的安全包络内。机身底部至挂载接口的距离经过设定，可保证包裹离地间隙并避免遮挡下视传感器。起落支撑结构与机身承力区相连，用于吸收着陆冲击；顶部曲面与机臂过渡区则为GPS模块、天线及指示灯提供安装位置。整体结构可直接用于飞行器详细设计阶段的干涉检查、装配验证及工况校核，为物流无人机机架改型与零部件细化提供可靠的三维基础。
