旋钮式塑料操作手柄壳体结构设计

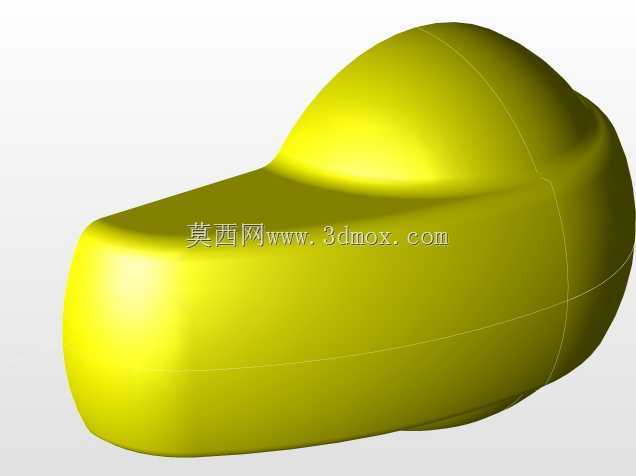

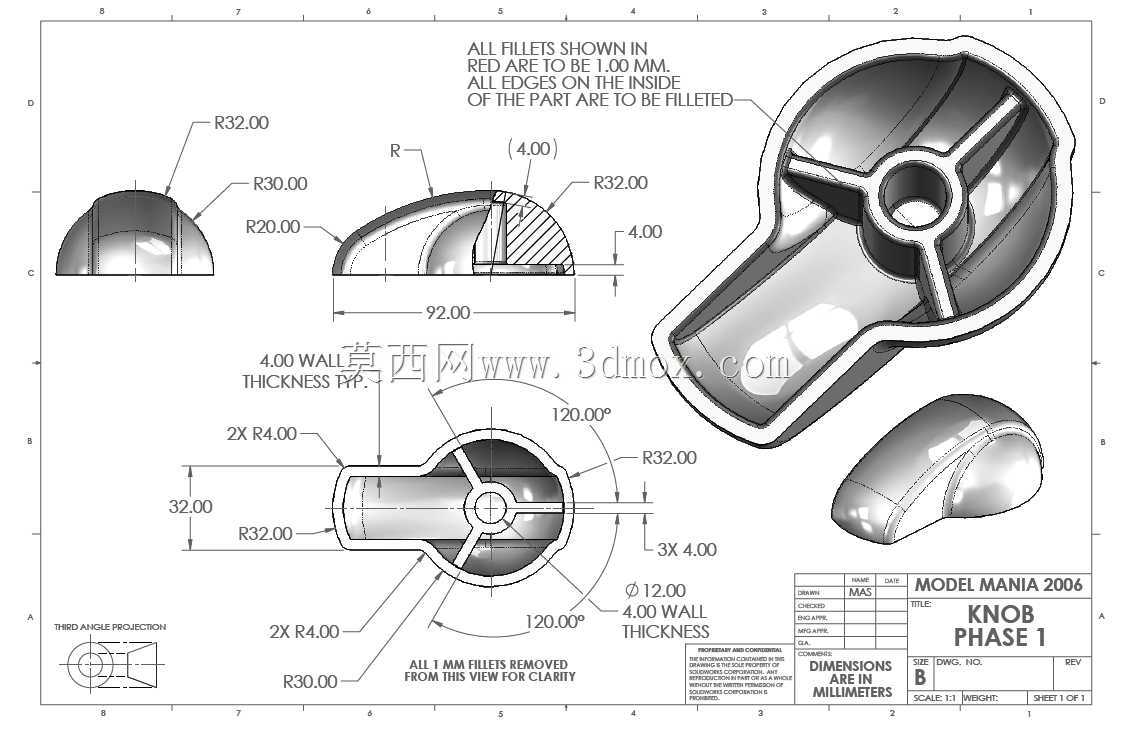

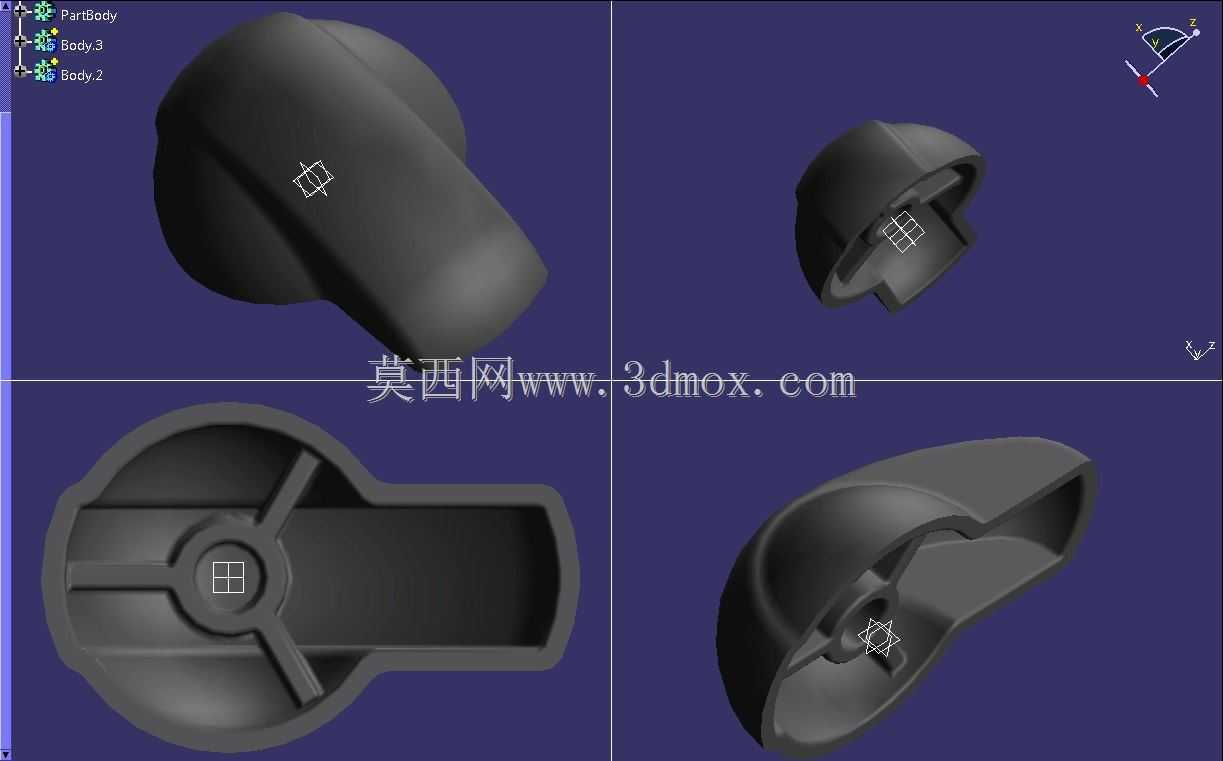

该零件属于小型设备操作端的旋钮手柄壳体，整体采用曲面包覆式造型，外部为符合人手捏持的弧面轮廓，内部设置中心定位柱与径向加强筋，用于和下方阀杆、电位器轴或调节转轴完成周向固定。从实际装配边界来看，壳体外轮廓需避开设备面板上的相邻按键与铭牌区域，底部开口尺寸要匹配安装座的外径，中心孔位需与转轴截面保持足够配合公差，避免转动过程中出现旷量或卡滞。内部三条径向加强筋从中心柱延伸至壳体内壁，既提升薄壁壳体的抗扭刚度，也在注塑成型时控制塑料收缩导致的内壁凹陷。这类手柄常见于小型试验设备、台式检测仪器、管路调节阀以及工控操作台的调节部位，操作人员通过旋转该件带动内部转轴实现参数调节、通路切换或档位锁定。设计时优先考虑手指捏持的摩擦力与转动行程，外表面未设置尖锐棱角，曲面过渡处保留均匀壁厚，防止注塑件出现缩痕与应力集中。底部开口边缘做了局部让位缺口，可避让安装座上的定位凸点，装配时无需额外紧固件即可通过卡扣或轴端螺钉完成固定。从结构建模逻辑上，先构建外部握持曲面确定人机交互边界，再反向抽壳得到基础壁厚，随后在内部追加中心定位柱与加强筋，最后修正开口处的装配让位与拔模斜度。模型中各曲面之间保持G1连续过渡，既保证外观触感顺滑，也让模具分型面能够沿零件最大轮廓顺畅布置，减少侧向抽芯结构。壳体内部的筋条厚度控制在主壁厚的六成左右，避免表面出现明显缩印，中心柱的高度根据转轴插入深度确定，既保证足够的传动接触面积，也不会与底部安装座发生干涉。在设备整机布局中，该手柄的旋转角度需要对应内部元件的有效行程，外形高度不能超出面板的安全操作空间，同时要保证操作人员带薄手套时仍能稳定拧动。这类零件虽然体量不大，但直接影响设备操作手感与长期可靠性，建模过程中需要同步兼顾外观曲面、注塑工艺、装配公差与实际操作受力，避免只关注外形而忽略内部传动连接的稳定性。
