双路旋钮式氧气流量调节装置

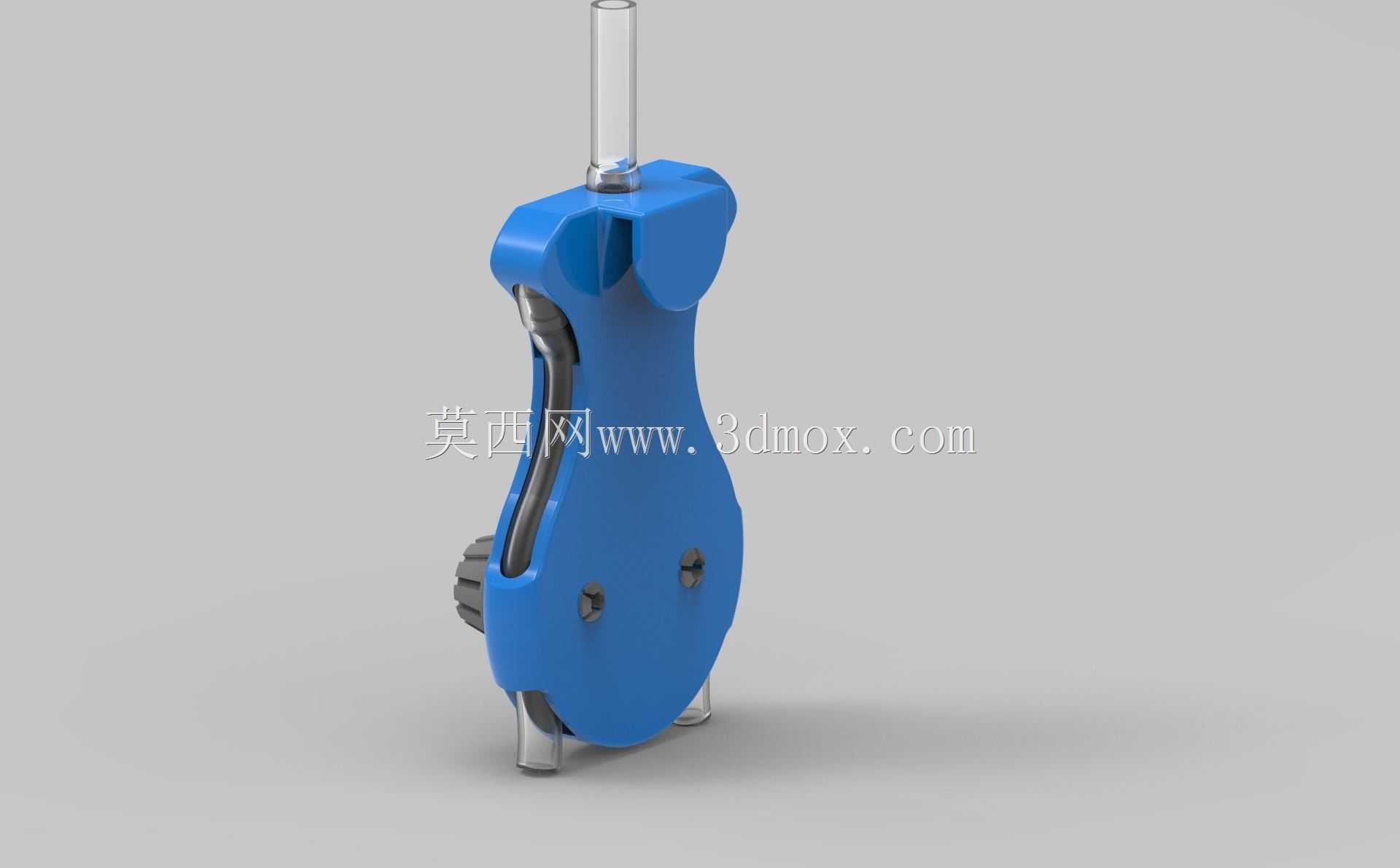

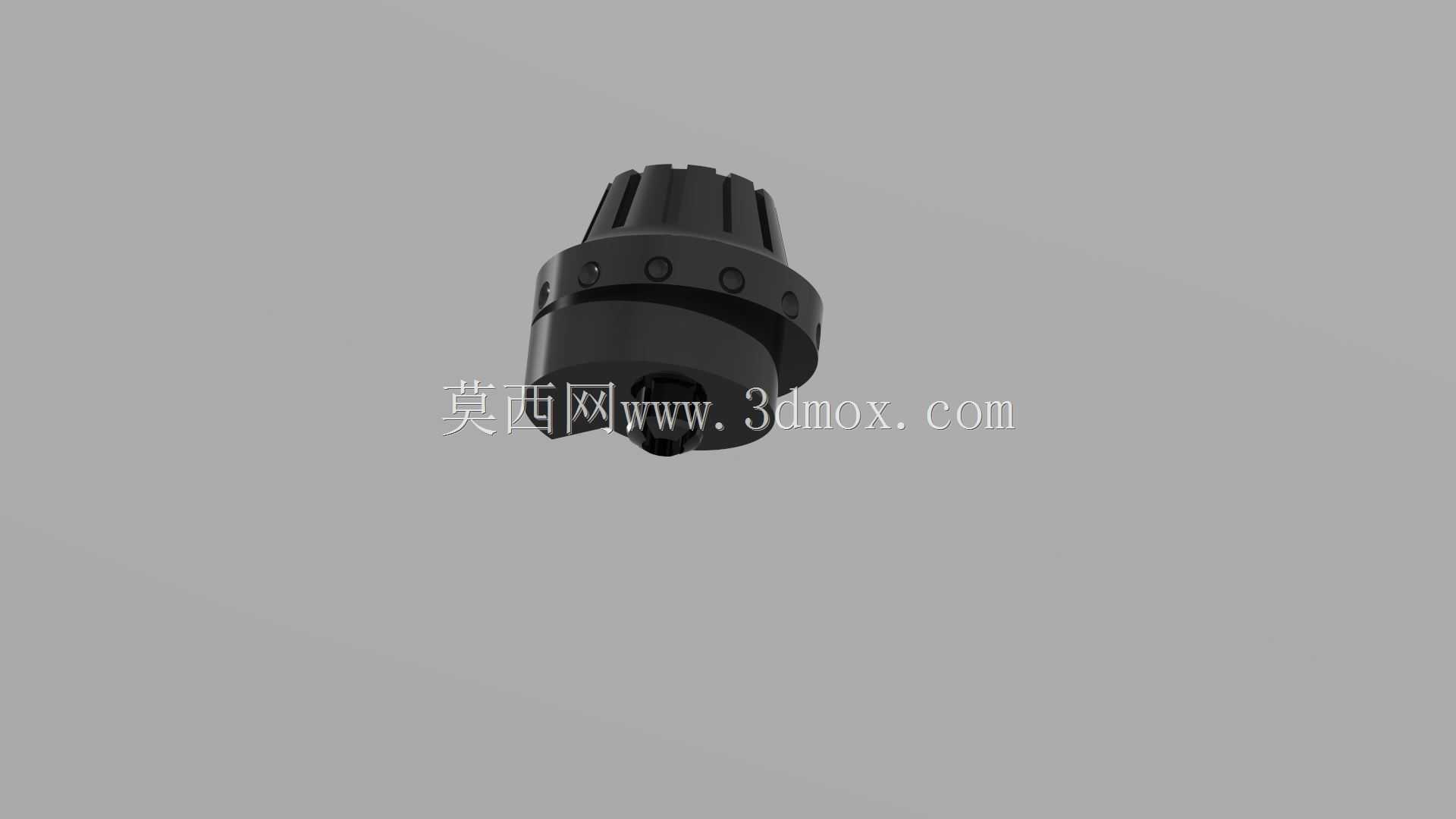

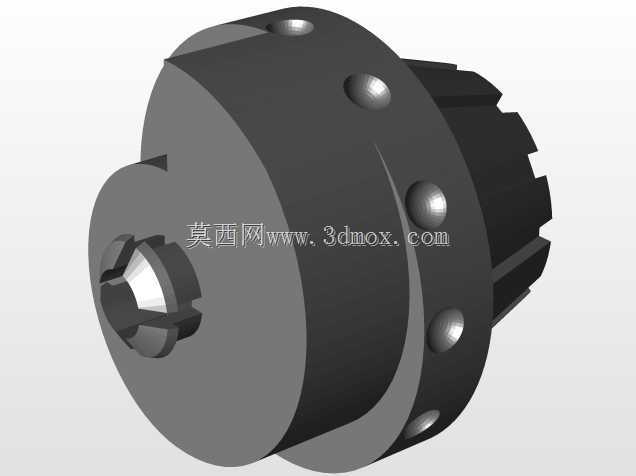

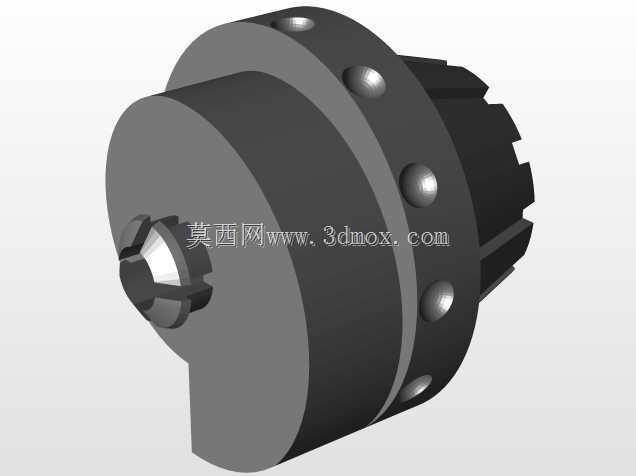

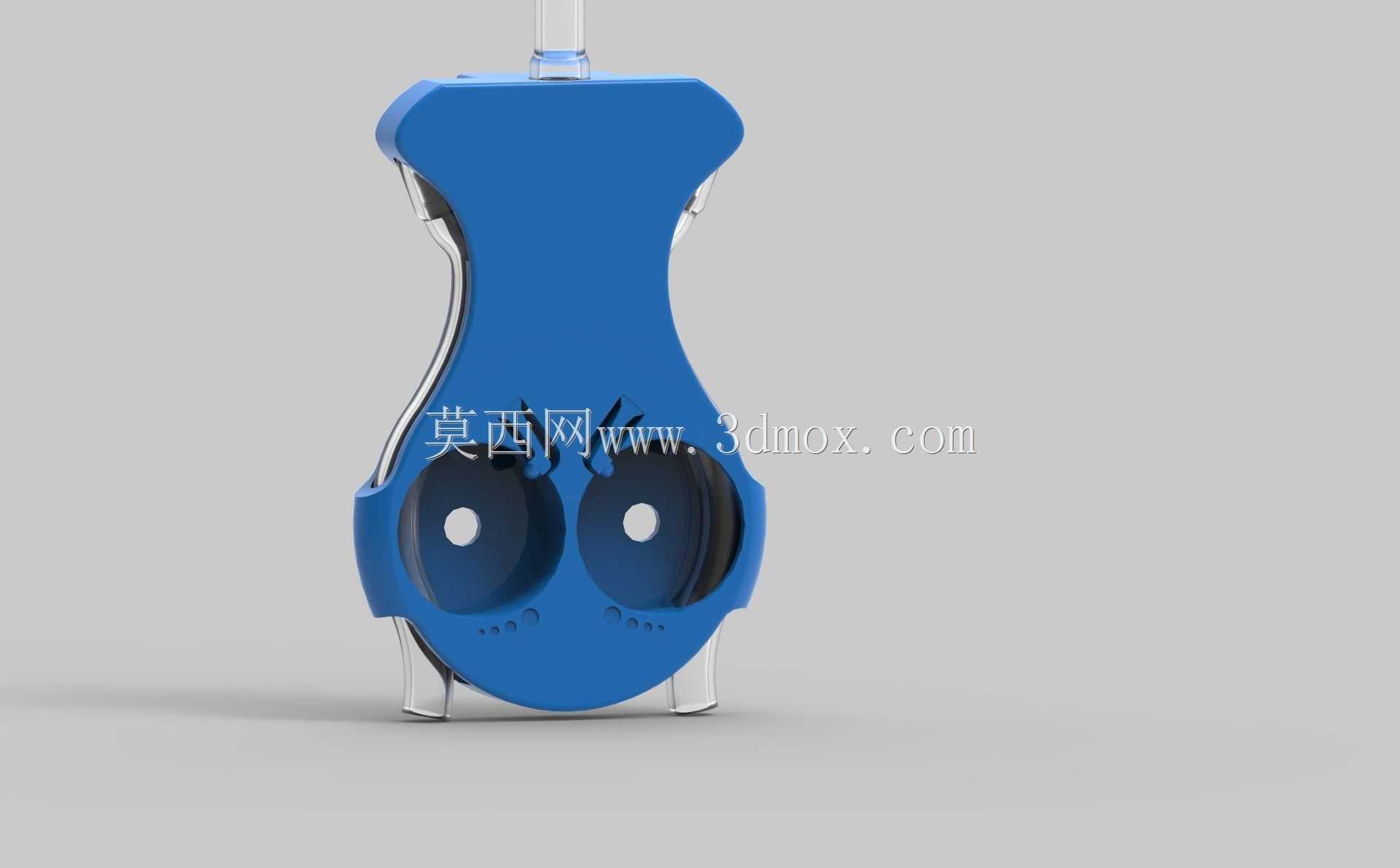

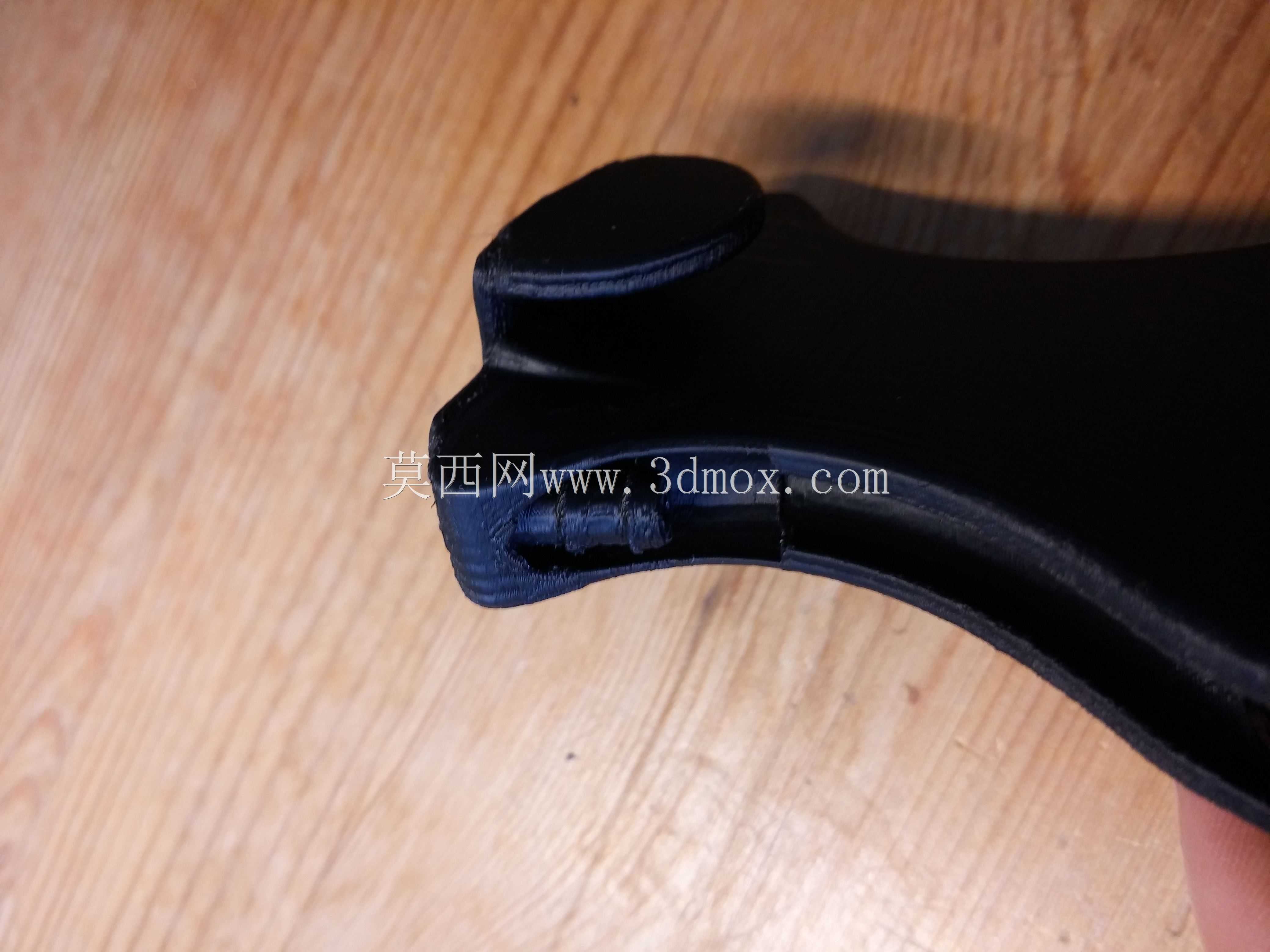

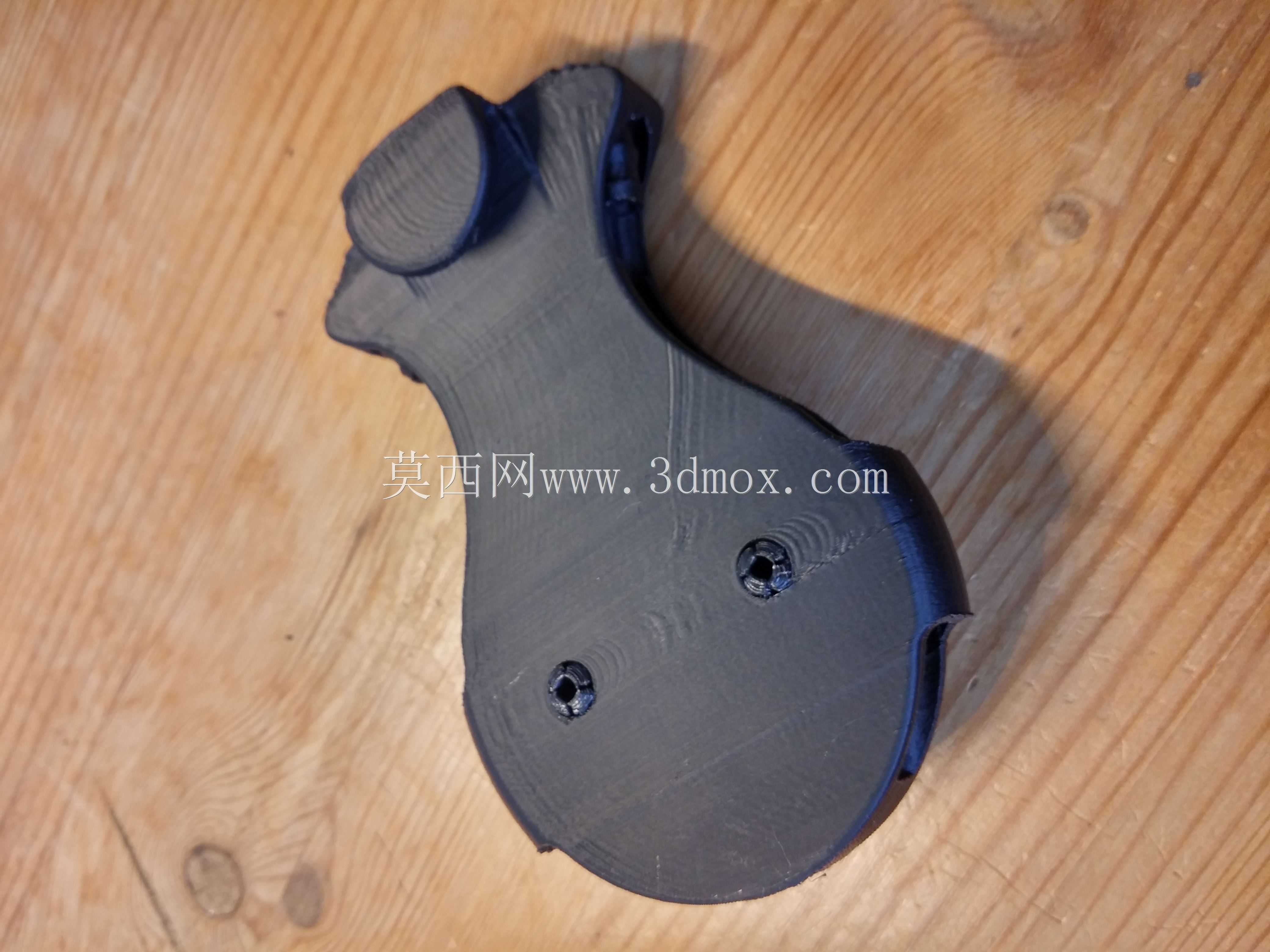

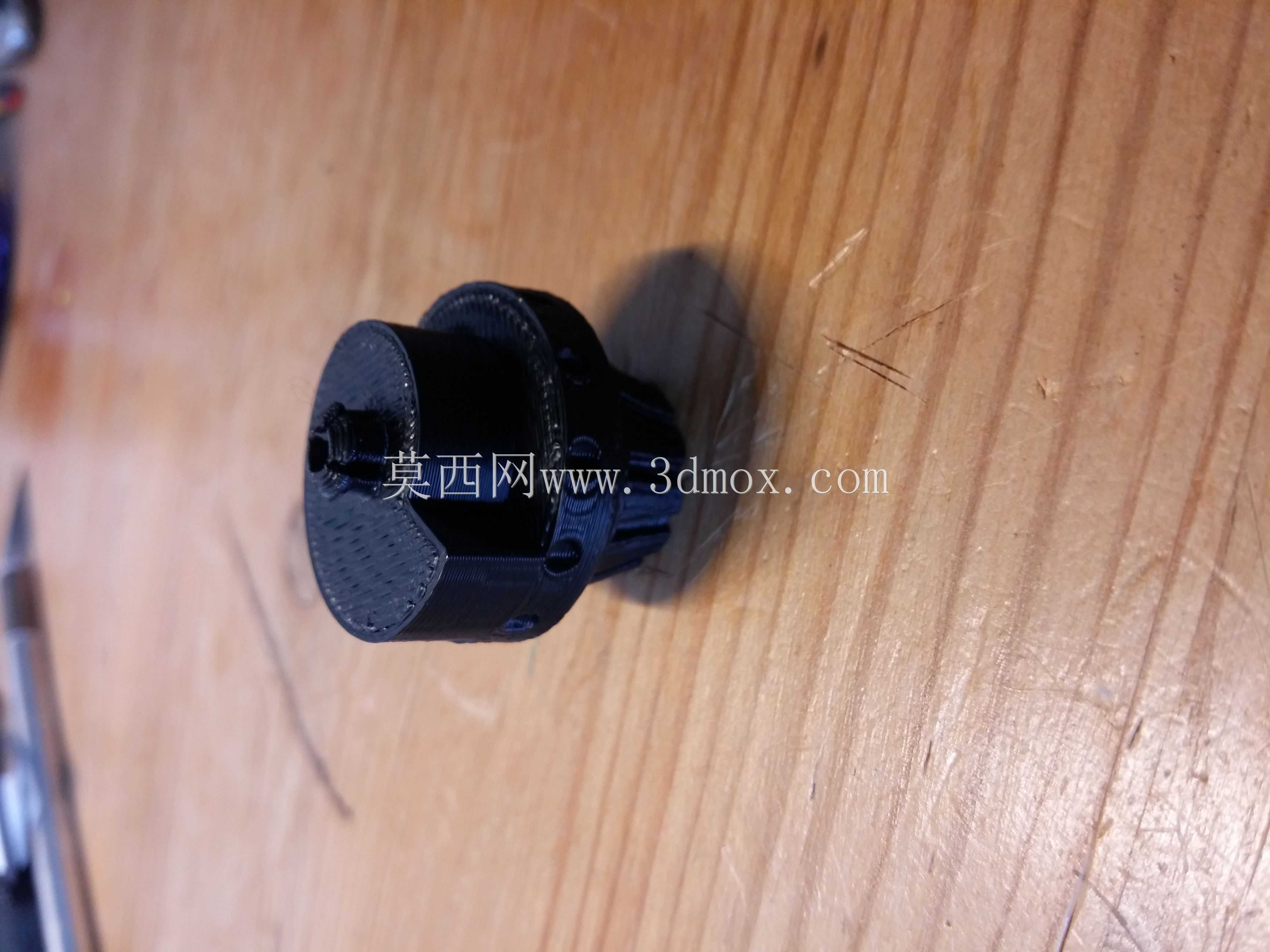

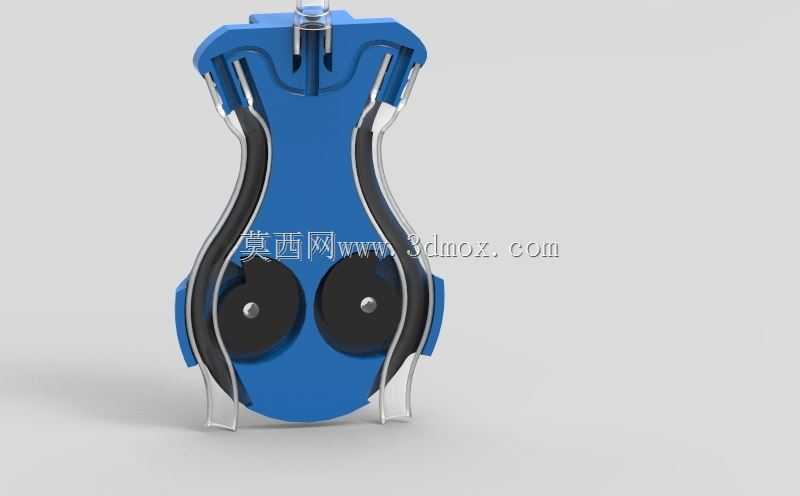

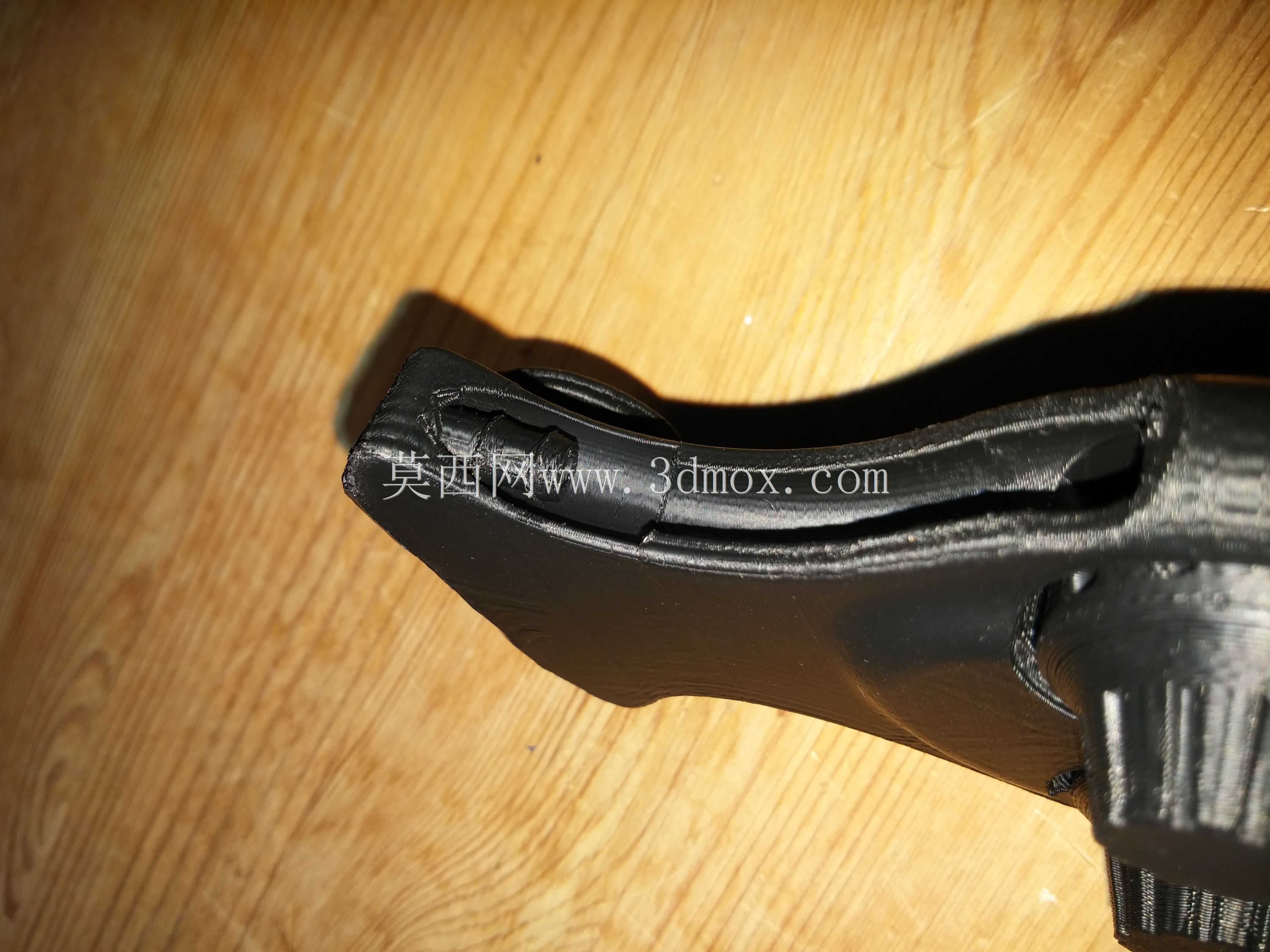

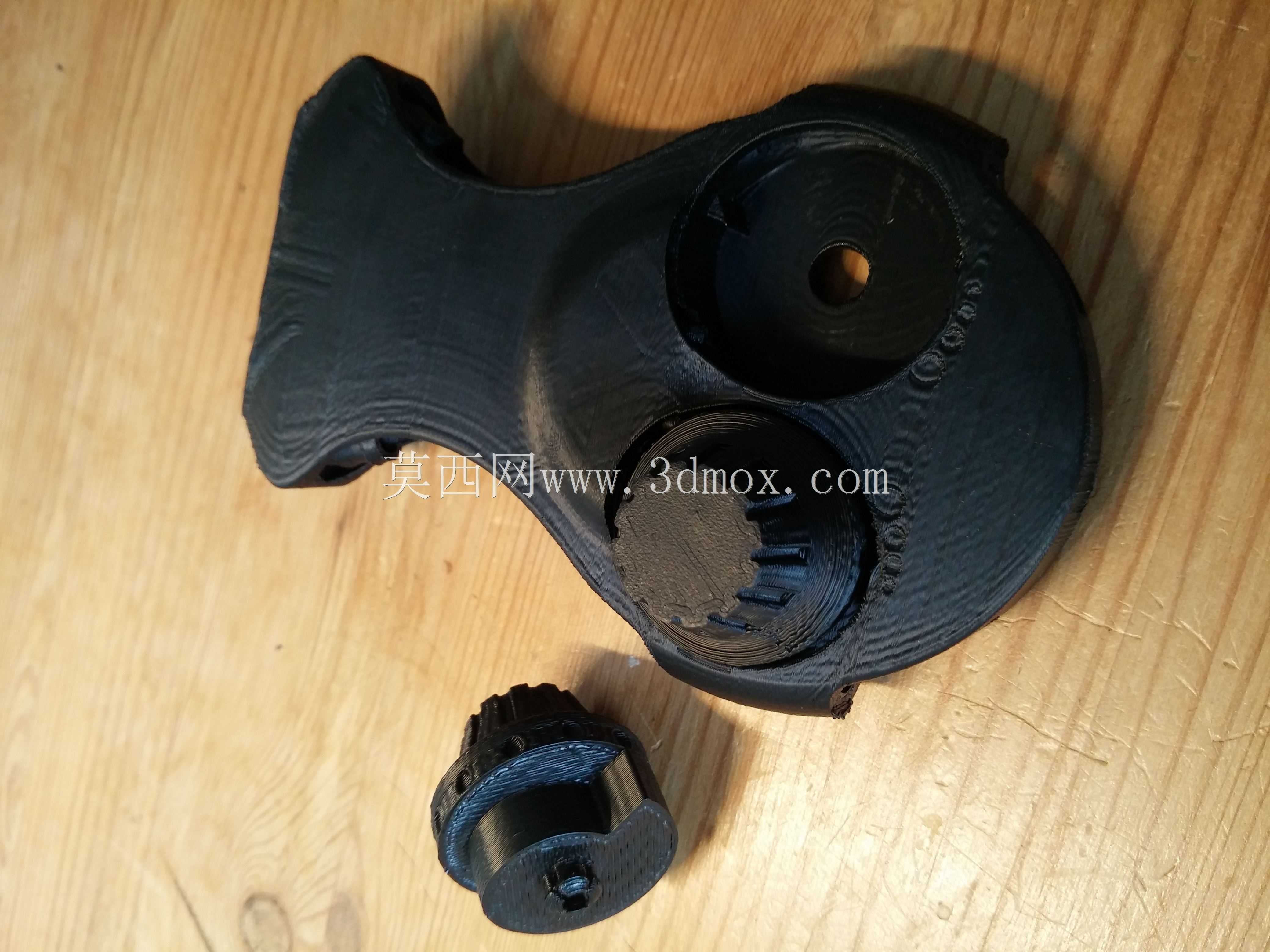

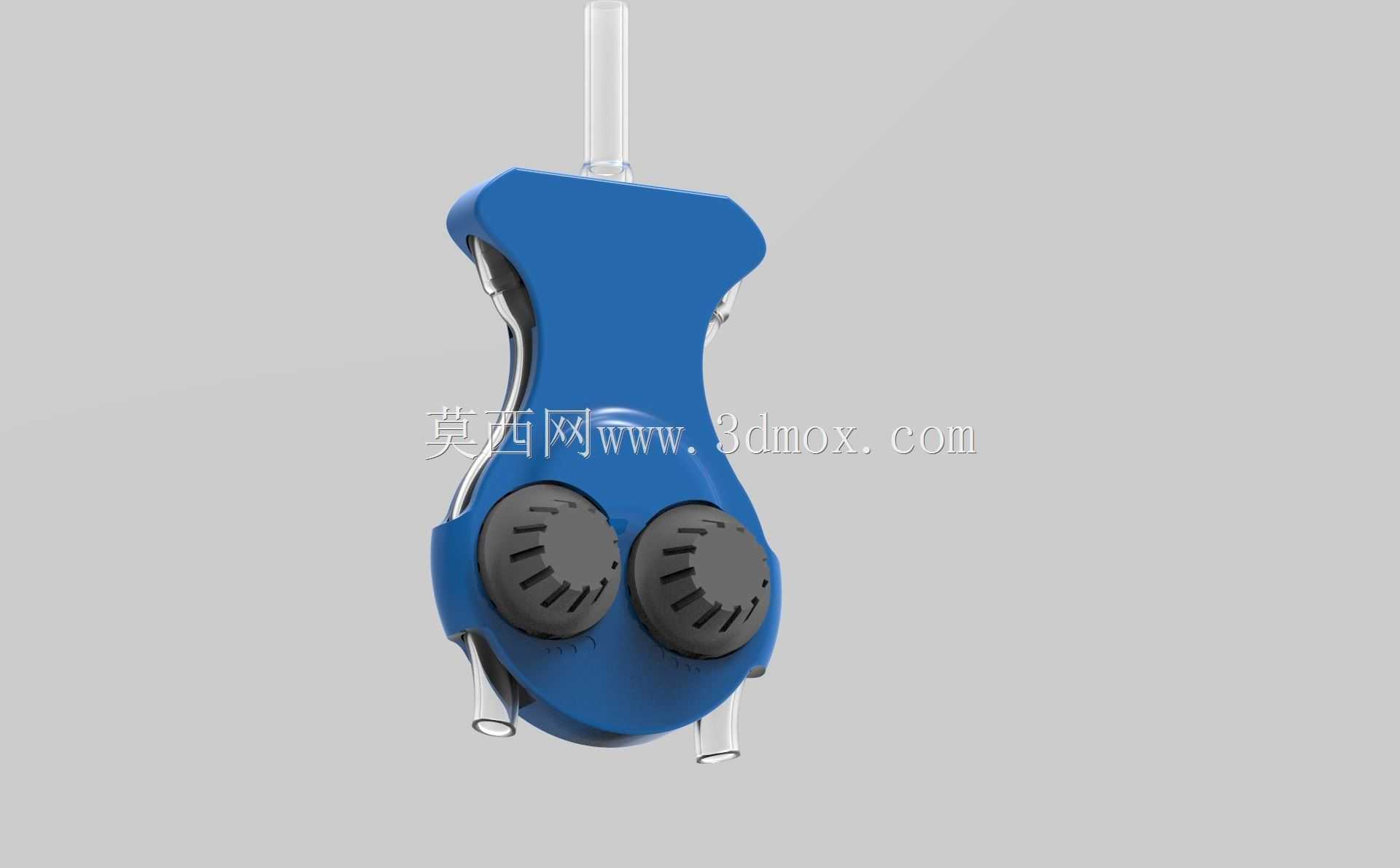

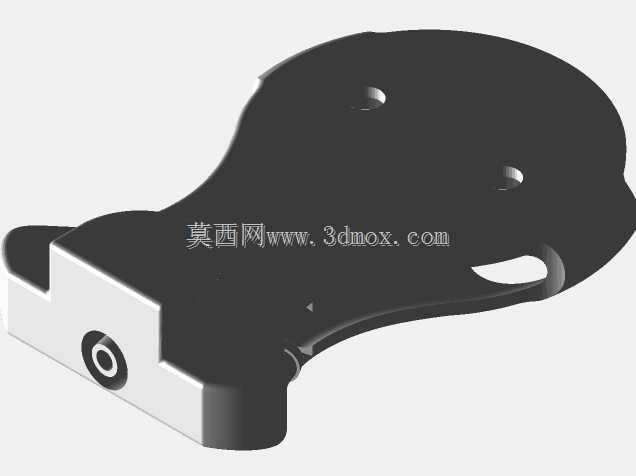

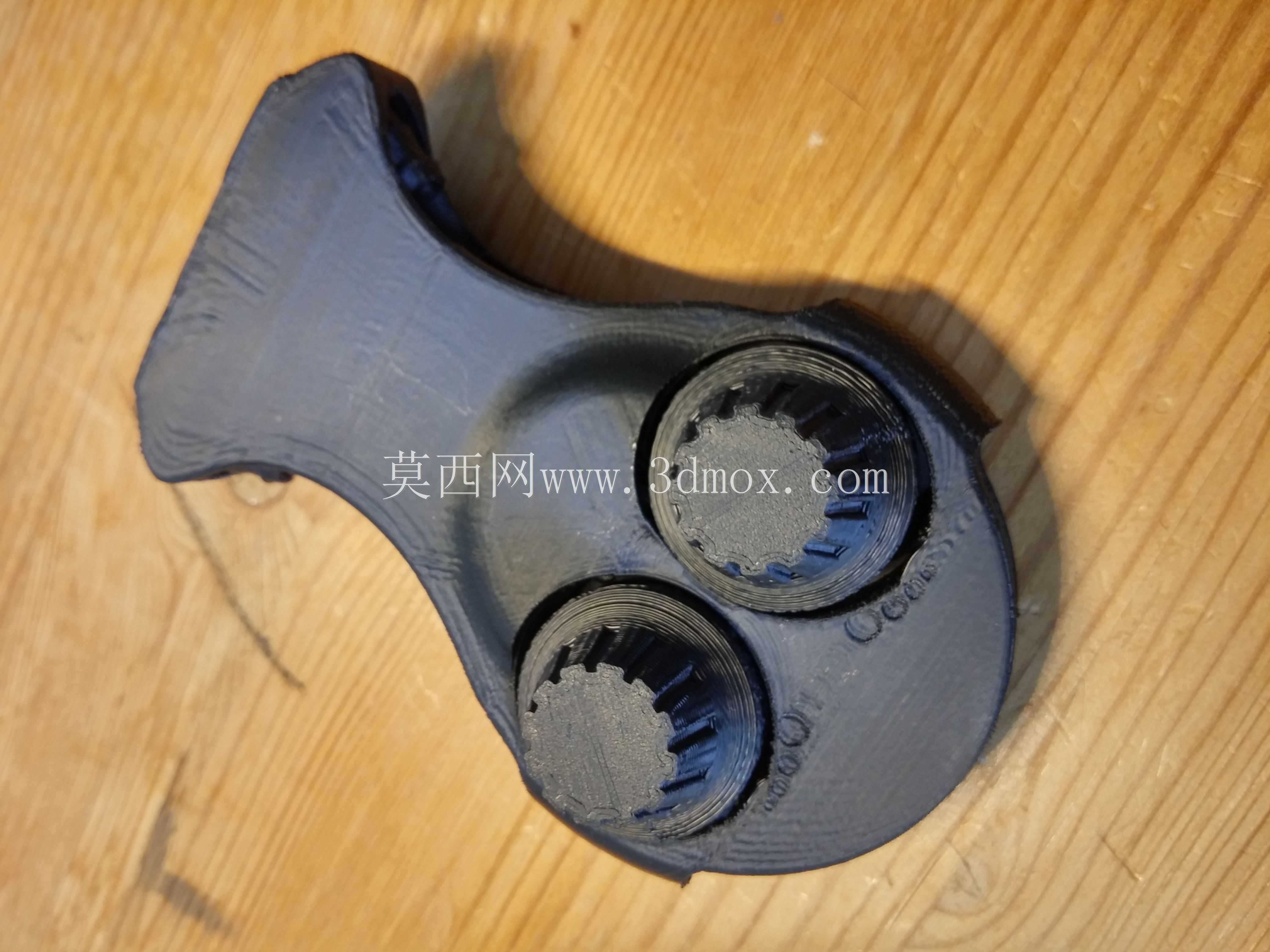

该调节装置面向需要小流量双路独立供氧的使用场景，常见于便携呼吸辅助、实验台气路分配、小型制氧设备末端以及现场急救供氧支路。它把两路节流控制集中在同一壳体上，使用者可以分别设定每一路的出气量，避免单路分流后无法单独控气的问题。装置本体采用贴合手持的异形轮廓，上部收窄并预留出气管安装位，下部布置两个调节旋钮，管路接口从壳体侧下方引出，整体重心偏低，放在台面上不易倾倒。旋钮表面做了放射状防滑槽，戴薄手套操作时也能获得足够摩擦力；旋钮转动过程中通过弹簧止动结构形成档位反馈，不会因气管内压波动自行松脱。从结构原理看，两路调节互不连通，每一路都通过旋钮挤压氧气管实现节流，转动角度越大，气管被压缩程度越高，流通截面随之减小，出气量降低；反向旋转时管路在自身弹性作用下逐渐恢复，流量增大。这种挤管节流方式不直接接触金属阀芯，对洁净度要求不高的低压氧路比较友好，也减少了精密小孔加工难度。壳体边缘预留卡扣和定位筋，内部可容纳气管走线、旋钮转轴和止动块，装配时先将气管卡入导槽，再装入旋钮组件，最后合上壳体即可。末端止动块限制旋钮最大转角，防止过度旋压夹伤管壁，也避免用户把流量调到设计范围之外。安装边界方面，上方插管段用于接入主供氧管，下方两个接口分别连接用气支路，周围需要留出手指旋转旋钮的操作空间，不建议紧贴其他设备侧壁布置。若用于固定面板，可在壳体背部增加支架或卡扣，将其挂装在设备侧板上；若作为手持件使用，现有曲面已经能够满足单手握持。建模时需要重点处理旋钮与壳体的间隙、转轴同轴度、止动齿啮合位置以及气管压缩行程，这些尺寸直接决定调节手感和流量控制线性度。壳体壁厚应兼顾强度与打印成型需求，旋钮根部避免尖角，防止反复受力后开裂。对于需要快速验证气路方案的设计者，该结构提供了一种低成本、易加工、易维护的双路控气思路，后续可在此基础上增加刻度标识、快插接口或密封外壳，以适配更规范的医疗与实验设备安装要求。
