氧气阀分离器分体式结构设计

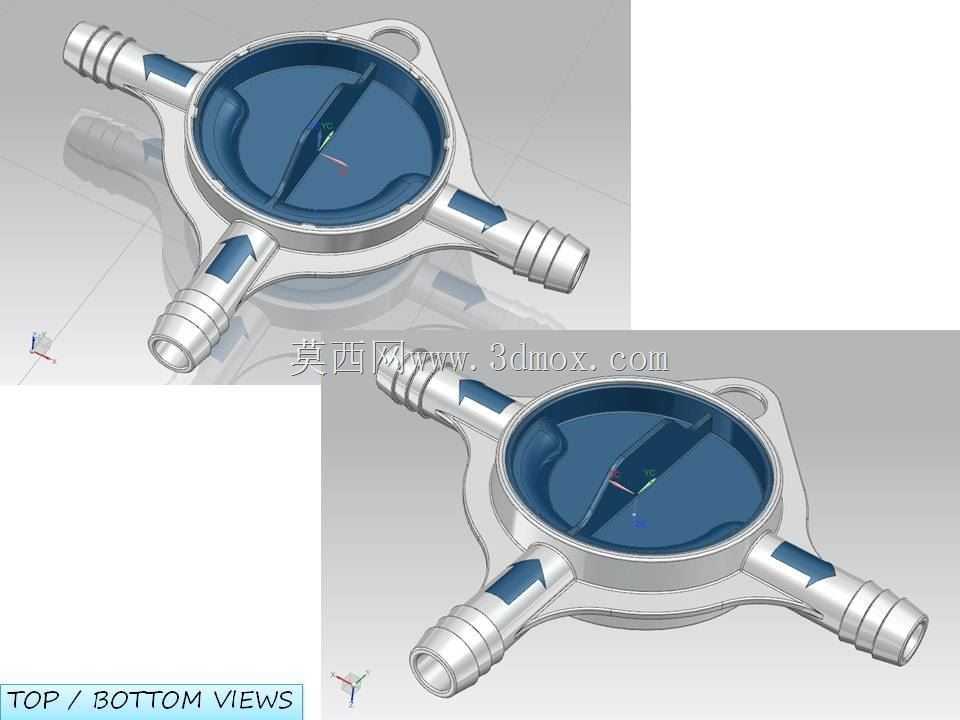

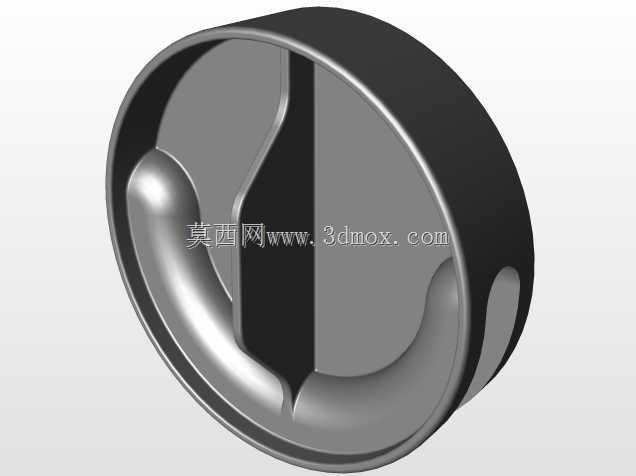

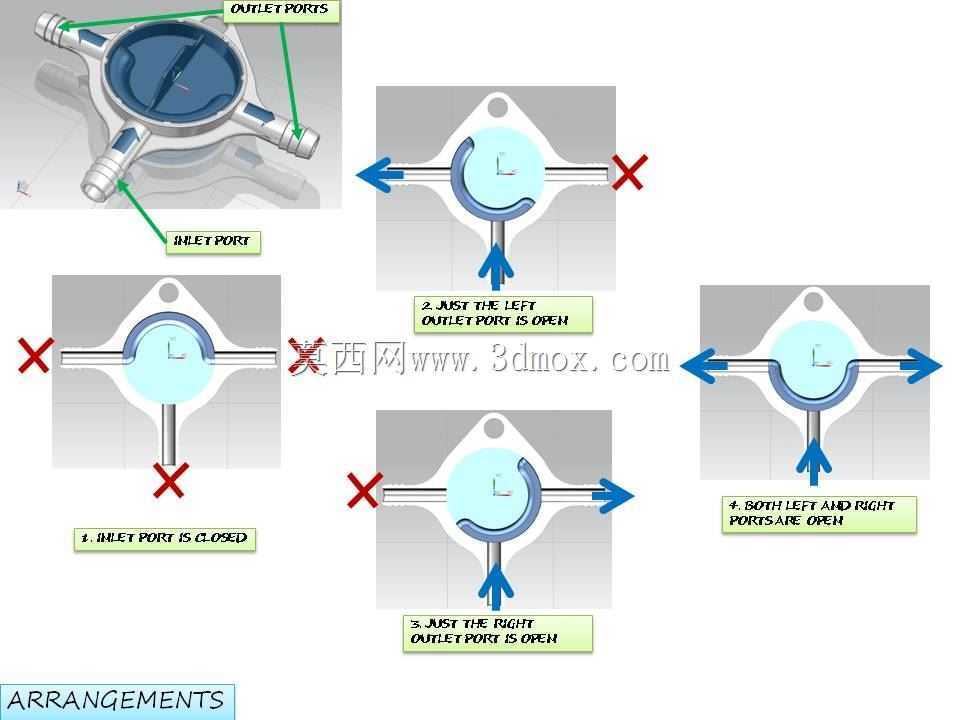

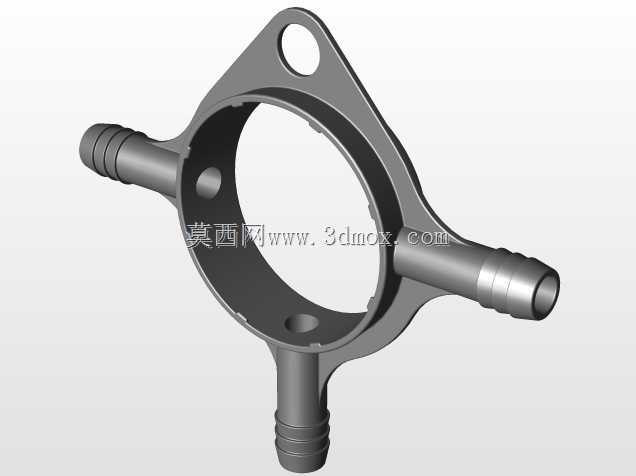

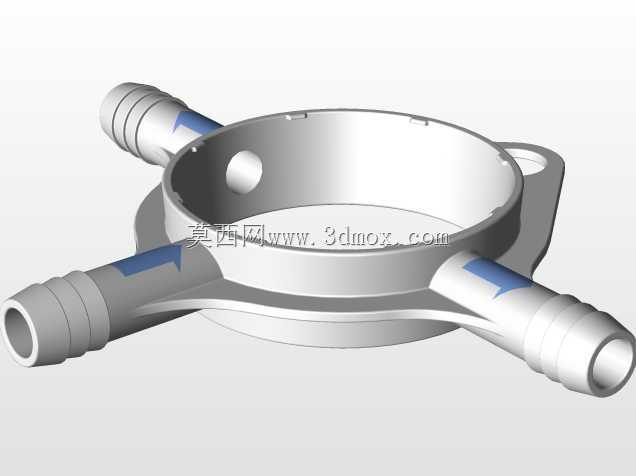

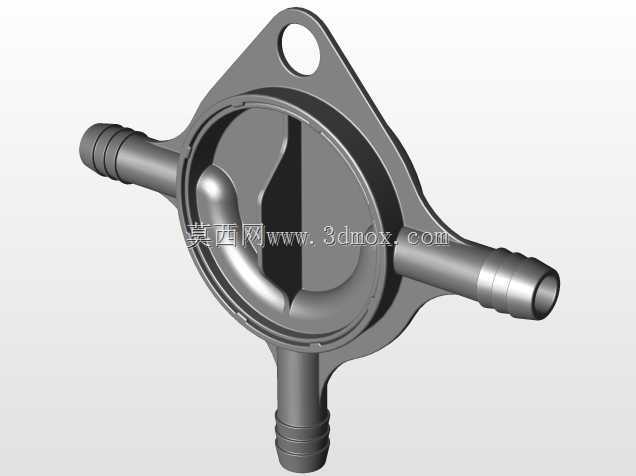

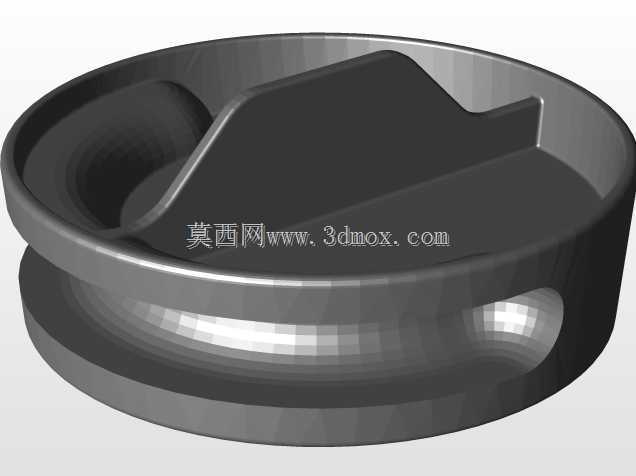

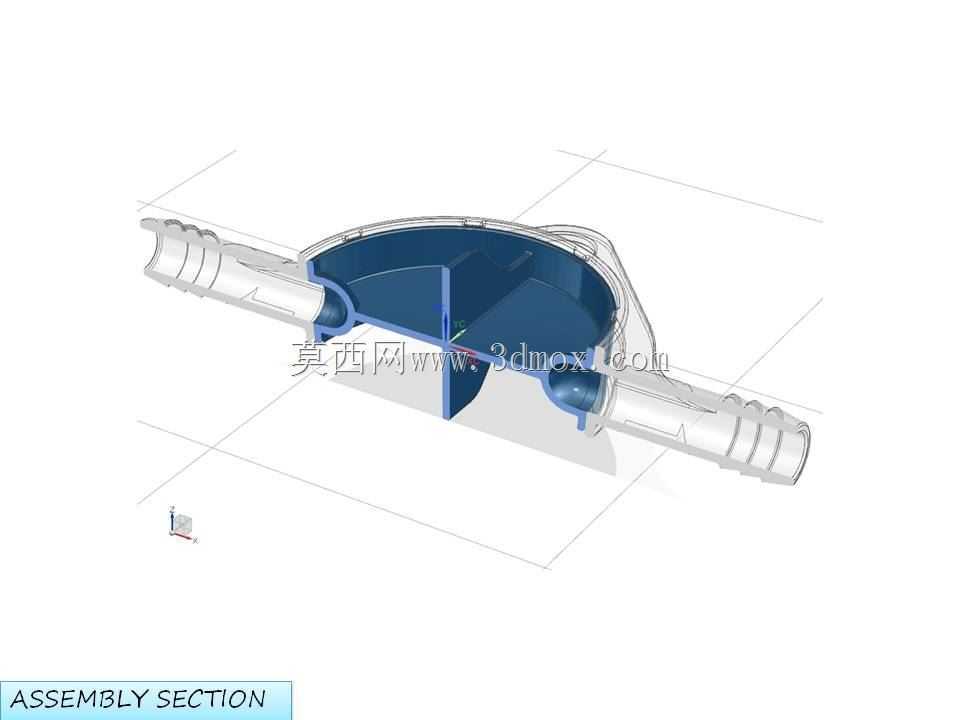

这套氧气阀分离器的结构拆分，核心围绕医用或小型工业制氧终端的气路通断与介质隔离需求展开，两个部件分别承担阀座承载与活动启闭功能，拆分后的独立结构既便于3D打印成型，也能在后续装配中减少支撑残留对密封面的影响。上部主体件设置0.8mm的薄壁区域，是在保证结构刚性的前提下压缩整体重量，同时为内部气路预留出足够的流通截面，两侧对称的卡扣位用于和下部活动件形成径向定位，避免启闭过程中出现周向窜动。下部活动件采用1mm壁厚，整体呈半环抱结构，两端延伸的柱状结构既是操作受力的握持位，也可作为外接管路的插接导向段，中部的弧形贴合面与上部主体的锥面形成对应配合，标注的对向锥面结构正是密封副的核心配合区域，锥面的角度匹配经过受力校核，在手动按压或扳动时可形成均匀的面接触密封，切断氧气通路时不会出现局部间隙导致的微漏。从安装边界来看，两个部件组合后整体为半开放环形结构，不需要额外的大型安装基座，可直接嵌入小型制氧设备的出气面板或便携式吸氧装置的管路节点中，两侧的柱状延伸段可适配常用的软管插接尺寸，安装时仅需预留出扳动活动件所需的径向操作空间，不需要额外的旋转避让空间，适合在紧凑的便携医疗设备内部布局。设计过程中特意将两个部件的配合面设置为对向水平与锥面组合，而非单一的平面密封，是考虑到3D打印工艺的层纹特性，锥面配合可在装配压紧时自动修正微小的打印尺寸误差，水平对位面则承担轴向限位，避免压紧过度导致薄壁件开裂。上部主体的薄壁区域避开了密封配合面，防止长期受压后出现蠕变变形，下部活动件的壁厚略大于上部，是因为该部件需要反复承受操作外力，更厚的壁面可提升抗疲劳性能，长期使用后不易出现断裂。在实际气路应用中，该分离器可作为终端阀件控制氧气的通断，也可作为分支气路的隔离元件，拆分式结构让内部流道的清理更加便捷，针对氧气介质的使用场景，结构上没有设置容易积存杂质的死角，流道过渡平滑，不会因高速气流携带的颗粒在局部堆积造成密封失效。两个部件的配合不需要额外的紧固件，依靠自身的卡扣结构与锥面预紧即可完成装配，减少了金属紧固件带来的重量与装配工序，也避免了不同材料热胀冷缩差异导致的配合松动，在常温的氧气输送工况下可长期保持稳定的启闭性能。
