医用氧气流量调节分离阀体结构

该阀体结构主要面向医用供氧回路中的气路分配与流量调节场景，可集成在小型制氧设备、病房终端供氧支路或便携呼吸辅助装置中，承担氧气通路启闭、双支路流量微调以及气路分离的作用。阀体主体采用一体化布局，将主通路与两个调节支路整合在同一基座上，减少了外接管路接头数量，也降低了多段拼接带来的泄漏风险。

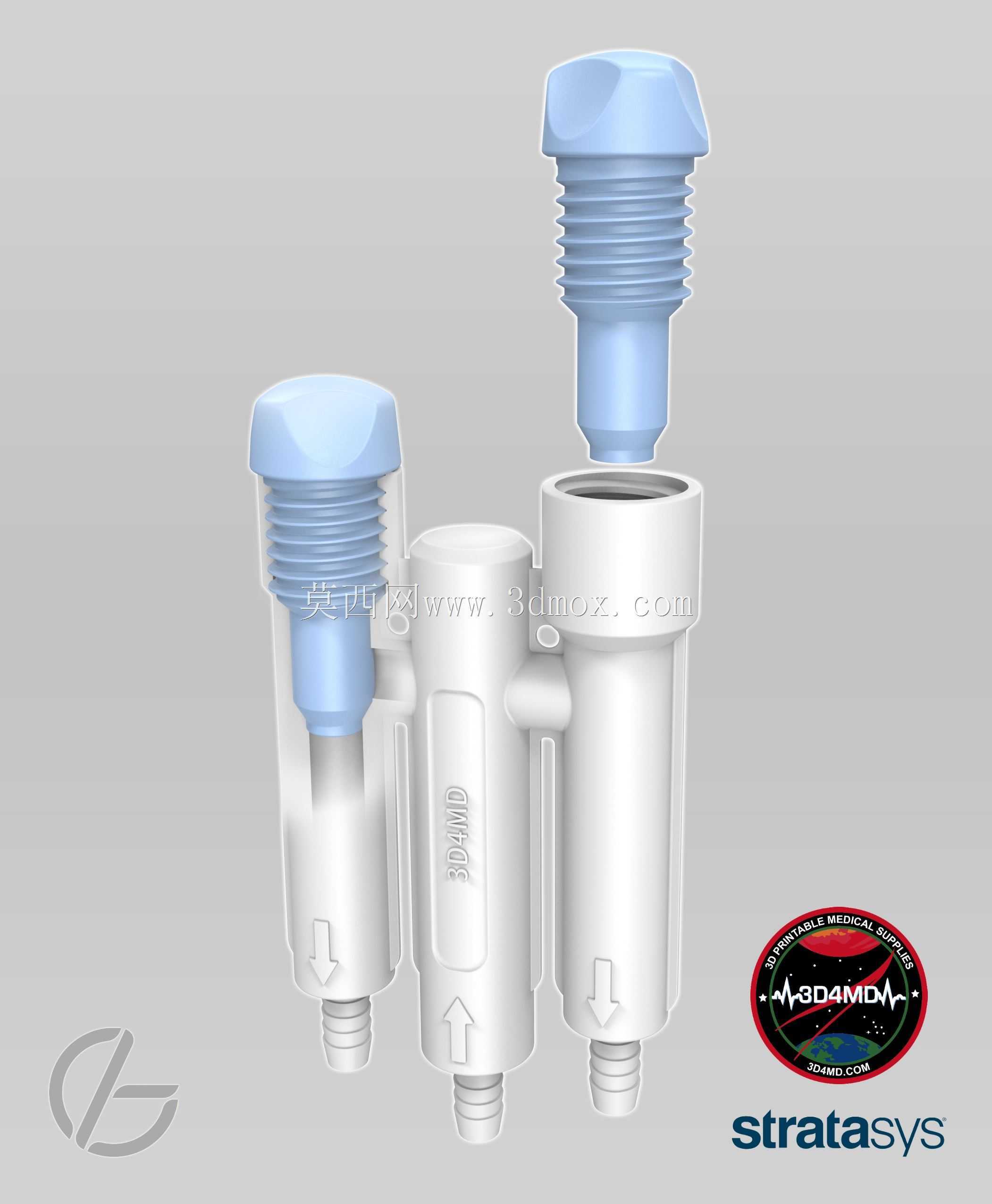

从实际使用角度看，这类部件需要在低压氧气工况下保持稳定密封，同时兼顾操作手感与加工可行性。设计中没有采用复杂的精密密封件方案，而是将锥形接触面作为核心密封结构：旋合过程中锥面能够逐步补偿3D打印成型带来的表面形变与微观尺寸偏差，通过螺纹预紧形成可靠的闭合密封。这种处理方式对成型工艺的宽容度更高，即使在普通桌面级设备上完成制作，也能通过旋紧量补偿表面粗糙度带来的贴合间隙，避免关闭状态下出现氧气渗漏。

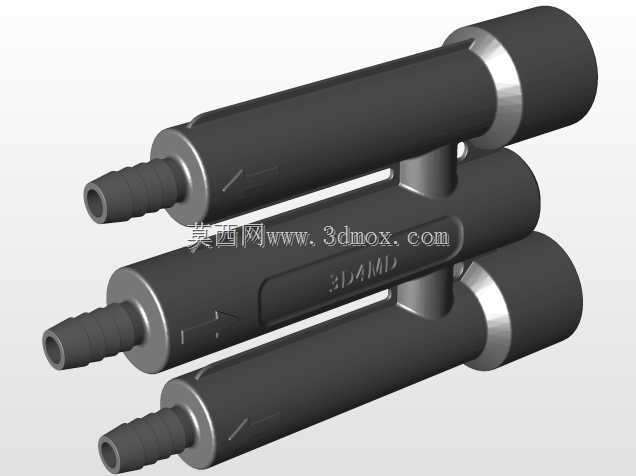

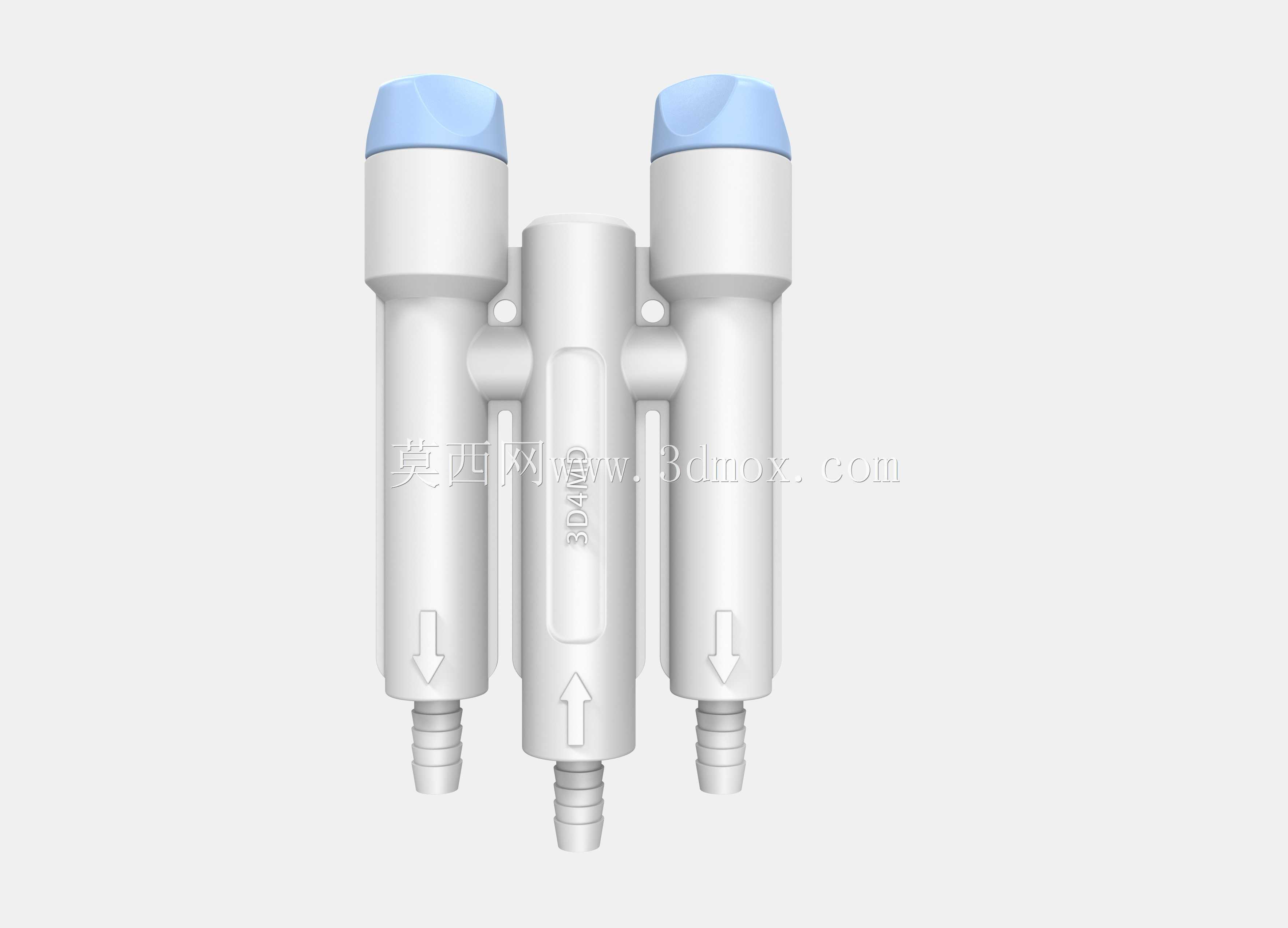

整体结构由三部分构成：中间主体作为气路交汇与分离基座，两侧配置独立调节螺钉，分别控制对应支路的氧气流量。主体表面预留了流向标识，装配与维护时可直接判断介质走向，降低接反管路的概率。两个调节端采用外螺纹接口，便于与标准供氧管路快速连接；下端设置小直径外螺纹接口，可直接拧入设备面板或气路安装座，安装边界紧凑，不需要额外设计复杂固定支架。

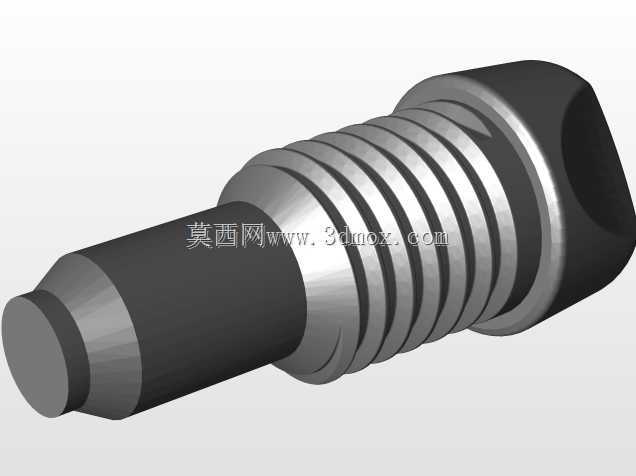

建模时需要重点控制锥形密封面的同轴度与螺纹旋合长度。锥面角度不宜过陡，否则预紧后接触应力集中，容易造成塑料件开裂；角度过平则会导致密封行程过长，调节手感变差。螺纹段应保留足够旋合深度，以补偿层纹造成的轴向间隙，同时在根部增加小圆弧过渡，避免反复旋拧后出现应力断裂。主体内部流道应尽量减少急弯与突变截面，降低氧气输送过程中的局部阻力，也避免流道死角造成颗粒物积存。

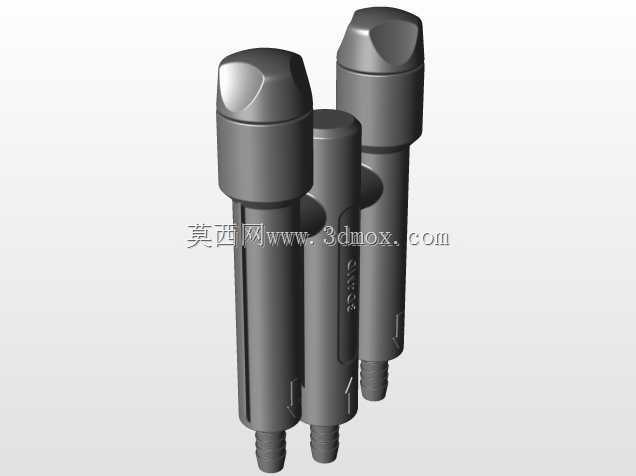

外形上，调节端采用大直径旋钮式头部，操作者无需工具即可完成流量微调；主体侧面的加强凸台既提升了整体刚性，也为标识成型提供了平面。安装时需保证下端接口与安装面垂直，侧向管路接入后不应产生明显弯矩，否则长期使用后可能在主体与接口交界处产生微裂纹。对于需要快速验证气路方案的项目，该结构可直接用于功能样件测试；若进入批量生产，也可将锥形密封参数与接口尺寸迁移至注塑或机加工方案中。
