机械原理演示用波浪运动模拟装置

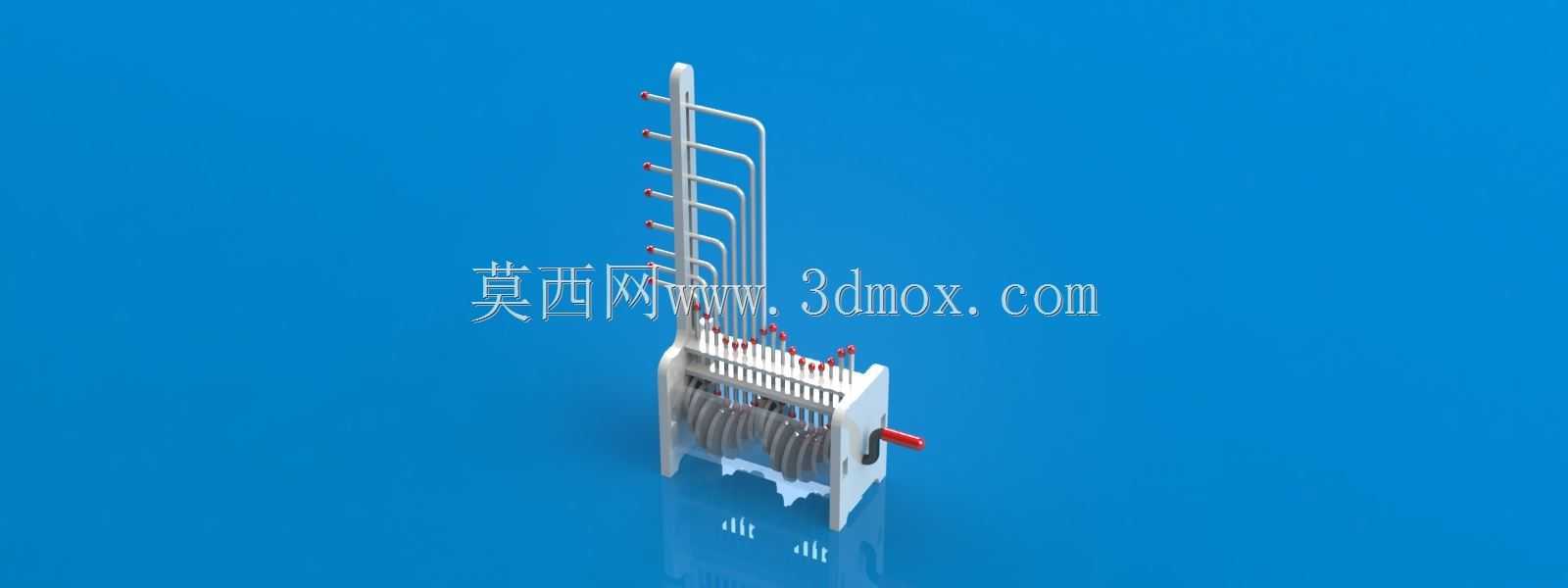

该装置主要面向机械原理教学、科普展示以及机构运动验证场景，可直观呈现横向波与纵向波的形成过程，帮助观察者理解波动传递中质点位移与波形推进的差异。在课堂演示环节，它能够替代抽象的板书示意，让学生通过慢速转动输入轴，逐帧观察每根从动件的升降时序，建立凸轮轮廓、相位差与输出波形之间的对应关系；在科普展厅中，其外露的传动结构也具备较强的展示性，观众可直接手动操作，感知机械运动转化为连续波形的完整过程。

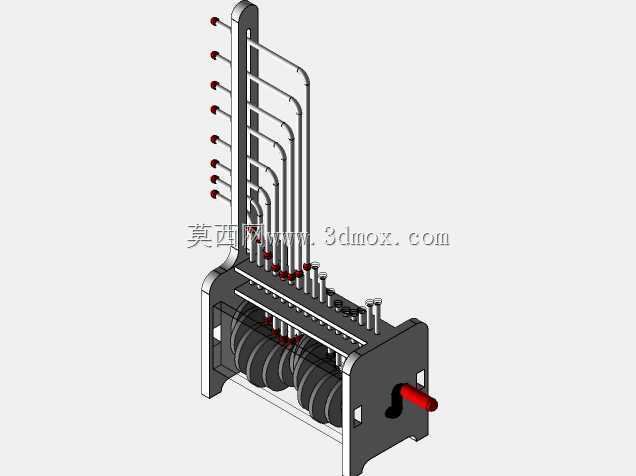

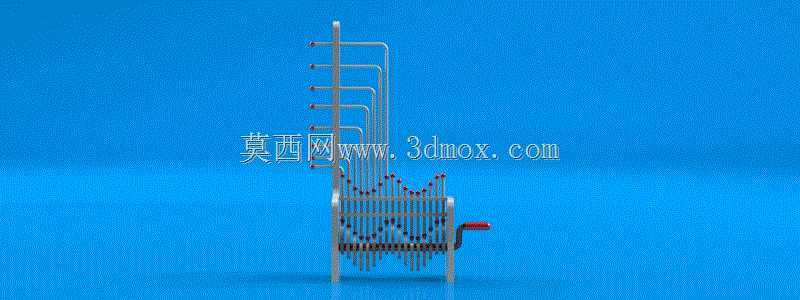

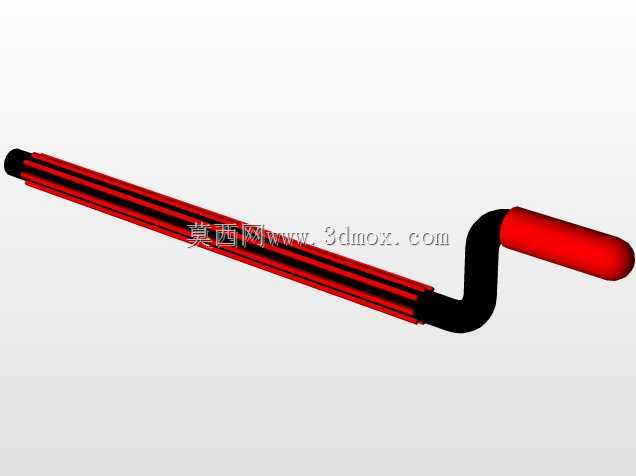

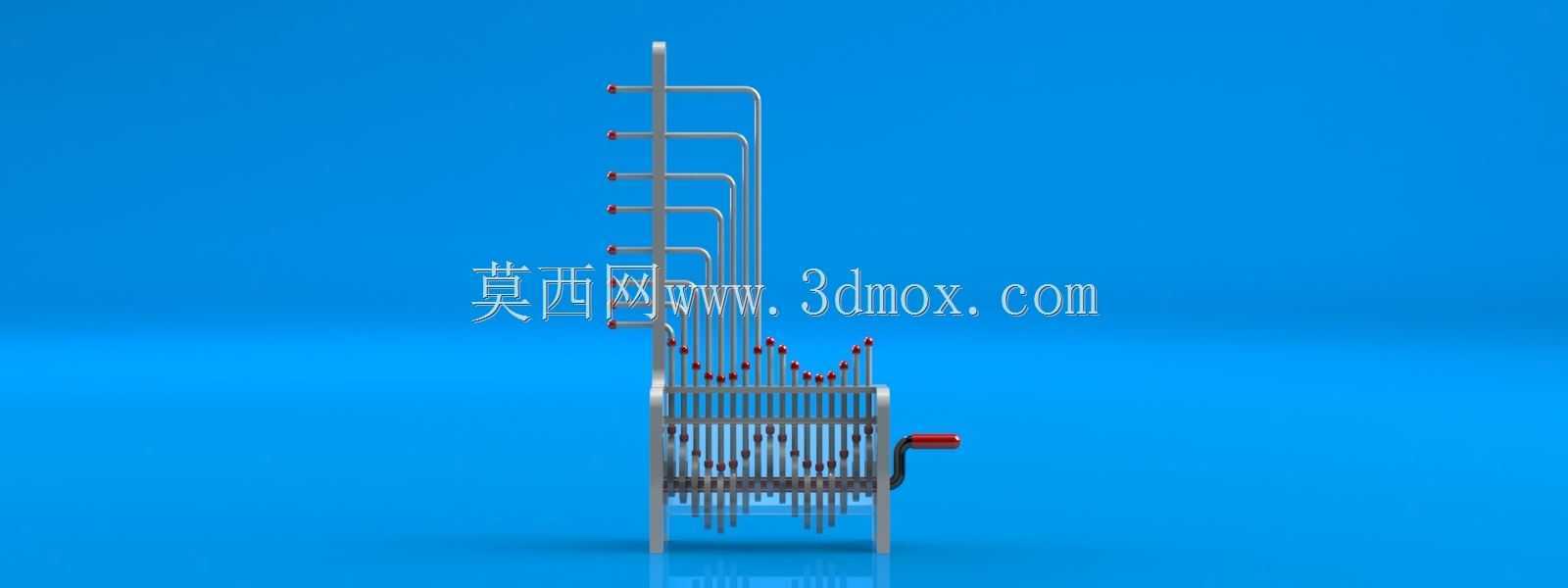

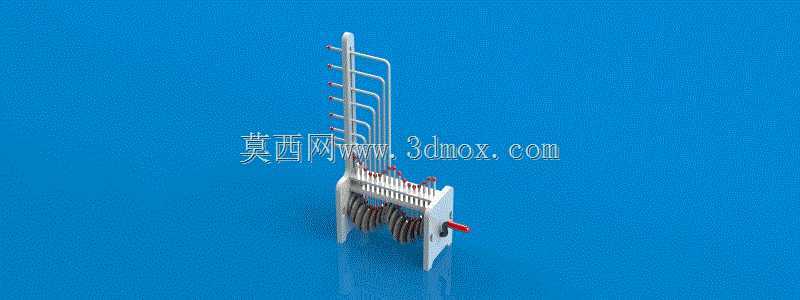

功能实现上，装置采用同轴凸轮组作为核心驱动元件，每片凸轮的轮廓高点沿轴向按固定角度依次偏移，当输入轴转动时，各凸轮分别推动对应的纵向从动件做往复升降。从动件顶端通过横向连杆串联，相邻杆件的位移差便形成连续推进的波浪形态。纵向排布的L形摆杆同时承担导向与波形放大作用，将底部凸轮的小幅升程转化为上部更明显的视觉波动，既保证运动精度，又提升演示辨识度。手动摇柄设置在机体侧下方，操作力矩经过凸轮轴与支撑结构传递，转动过程平顺，无需额外动力源即可完成完整波动周期演示。

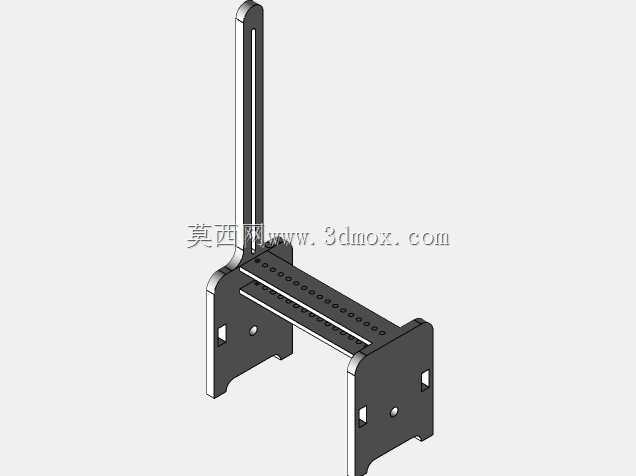

设计思路围绕机构简化与运动可视化展开。整体采用立式框架布局，底部为凸轮安装腔，中部设置从动件导向板，上部为波形展示区，各功能分区沿竖直方向叠加，有效压缩占地面积。凸轮与从动件之间采用平底接触形式，相比尖顶结构磨损更小，适合频繁手动操作；导向板上的孔位与从动件采用小间隙配合，既限制杆件横向摆动，又避免卡滞。底座预留安装孔，可通过螺栓固定在实验台或展示台面上，输入轴伸出端与摇柄连接位置设置轴肩定位，保证传动时无轴向窜动。

外形与安装边界方面，装置主体高度控制在常规实验台面可视范围内，宽度以凸轮组轴向排布长度为基准，深度容纳底座、导向板及摇柄回转空间。摇柄转动半径需在安装时预留侧向操作距离，避免与台面边缘或周边教具干涉；上部摆杆运动至最高位置时，应保证上方无遮挡物，底部固定孔间距与标准实验台安装孔位适配，整体重心落在底座支撑面内，手动快速摇动时仍能保持稳定。
