方形百叶式通风进气风口三维设计

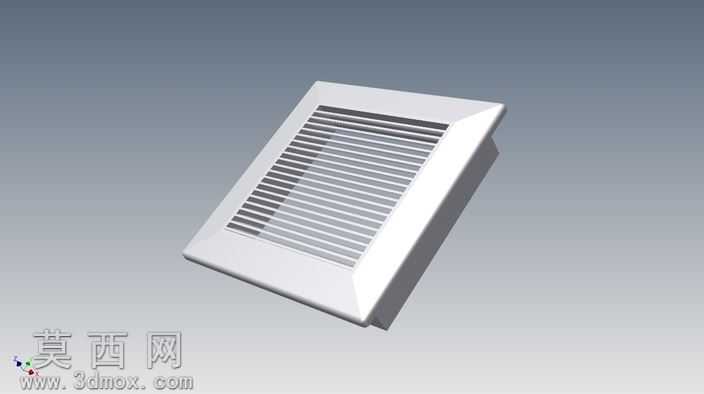

本作品为方形百叶式空气入口构件的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先绘制方形外框的基准草图，通过拉伸命令生成带斜度的外框基体，匹配墙面嵌入式安装的贴合角度，外框边缘做微小倒角处理，避免安装使用过程中出现锐边划伤的问题。随后针对百叶格栅部分，先绘制单条百叶的截面轮廓，通过线性阵列命令完成等距排布，每片百叶设置统一的倾斜角度，既保证通风路径的顺畅，又可阻挡外部杂物、大颗粒灰尘直接进入风道内部，同时兼顾视觉上的遮挡效果，避免从外部直视内部风道结构。建模过程中对各部件的装配间隙做精准控制，外框与百叶格栅的配合公差预留合理，既保证构件组装的严合度，又不会出现装配干涉问题。材质与渲染阶段，整体赋予哑光白色ABS工程塑料材质，调整材质的粗糙度参数模拟真实塑料件的哑光质感，避免过度反光带来的视觉失真，渲染时采用柔和的环境光搭配定向主光源，清晰呈现百叶的层叠结构与外框的立体斜度，还原产品实物的真实视觉效果。结构设计上，该风口采用嵌入式安装结构，背部预留与通风管道对接的衔接位，整体造型简洁方正，适配多数室内墙面、吊顶的装修风格，百叶的倾斜角度经过反复调整，在保证进风效率的同时，可引导气流沿预设方向扩散，避免直吹带来的不适感。设计思路围绕实用与美观结合的原则，在满足通风进气核心功能的基础上，优化外观的整体性，外框做窄边处理提升视觉精致度，所有边角均做圆弧过渡处理，提升使用安全性，整体模型结构完整，特征参数清晰，可直接用于产品开模生产参考、通风系统装配模拟以及相关场景的效果展示使用。
