可伸缩式活动清真寺中庭屋顶结构设计

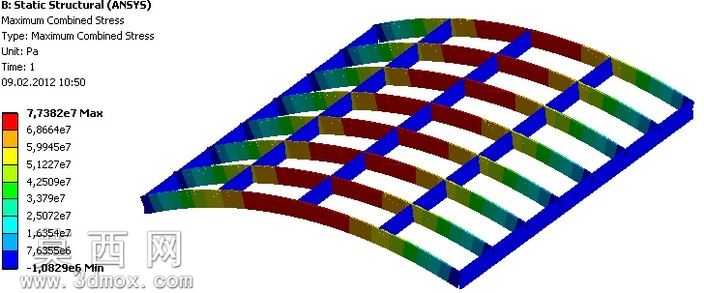

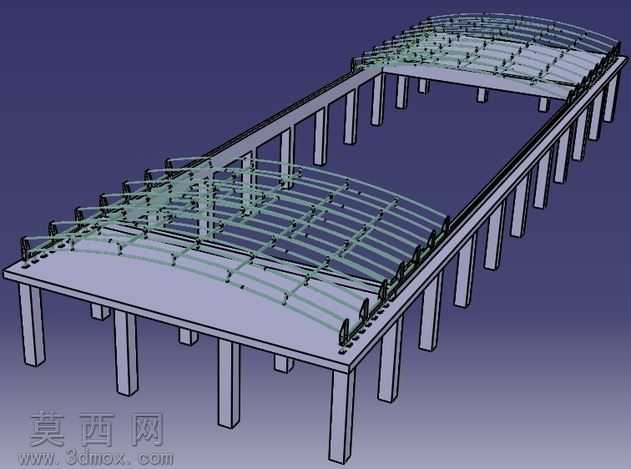

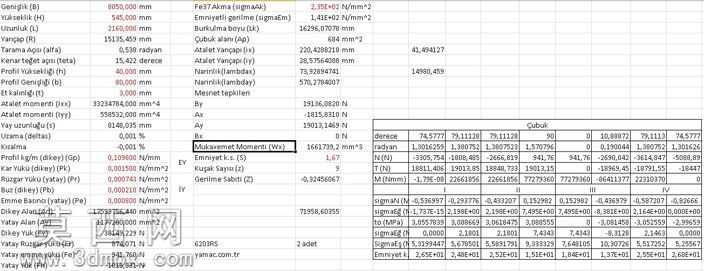

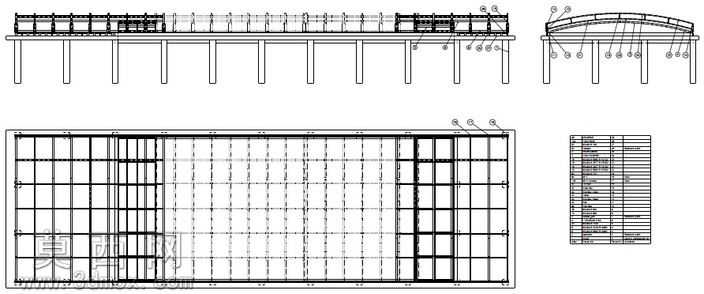

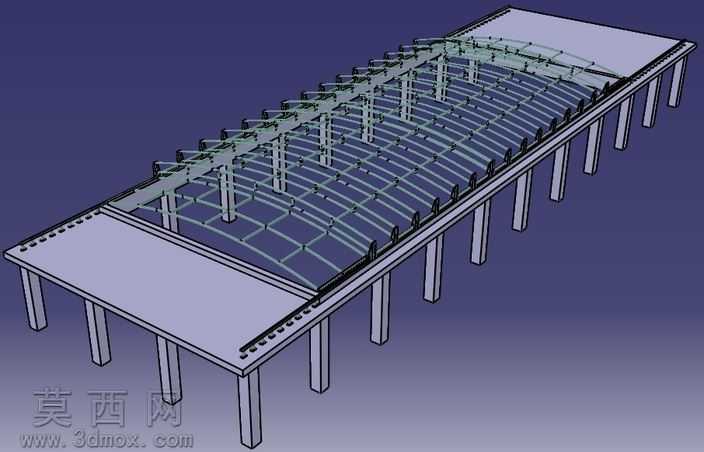

本作品为可伸缩活动式中庭屋顶三维结构模型，采用专业三维建模软件完成全参数化搭建，整体建模过程严格遵循TS648与TS498相关结构计算规范，模型完成后通过有限元分析工具完成结构受力验证，确保结构设计的合理性与可靠性。模型整体呈现长条形中庭布局，两侧设置规整的混凝土支撑立柱作为竖向承重结构，立柱顶部架设纵向主承重梁，作为整个屋顶结构的承载基础。屋顶主体采用多组平行排布的弧形拱架作为屋面支撑骨架，拱架之间通过横向连杆形成稳定的网格状受力体系，保证屋面整体的结构刚度，可承受常规屋面荷载与风荷载作用。伸缩活动部分的轨道沿纵向主梁通长布置，每一组拱架底部配置适配的滑动支座，可沿轨道实现顺畅的纵向滑移，通过拱架的有序叠放与展开，实现中庭屋面的开合切换，满足不同场景下的采光、通风与遮蔽需求。建模过程中对所有结构构件做了精细化还原，包括立柱的截面尺寸、主梁的连接节点、拱架的弧度参数、滑动支座的配合结构、屋面蒙皮的铺设范围都做了1:1的比例还原，不同构件分别赋予对应的材质属性：混凝土立柱呈现清水混凝土的哑光灰色质感，钢结构拱架与主梁赋予金属钢材的银灰色哑光金属材质，屋面蒙皮采用半透明的轻质板材材质，渲染后可清晰区分不同结构部分的层次关系，直观展现整体结构的排布逻辑。整个模型未包含屋顶的动力驱动系统，仅聚焦于屋顶主体的机械结构部分，所有构件之间的装配关系清晰，无干涉错位问题，结构逻辑严谨，可直观展现可移动伸缩屋顶的运作原理与结构组成，可作为同类大跨度开合屋面结构设计的参考样例，帮助设计人员理解伸缩式屋面的支撑体系排布、滑动机构布置、荷载传递路径的设计思路，为同类建筑结构的方案设计、结构验算提供直观的三维参照。
