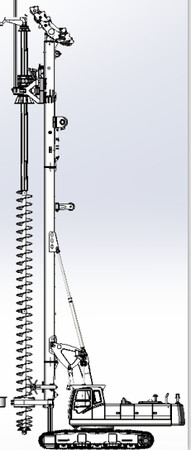

旋挖钻机旋转钻井底盘结构设计

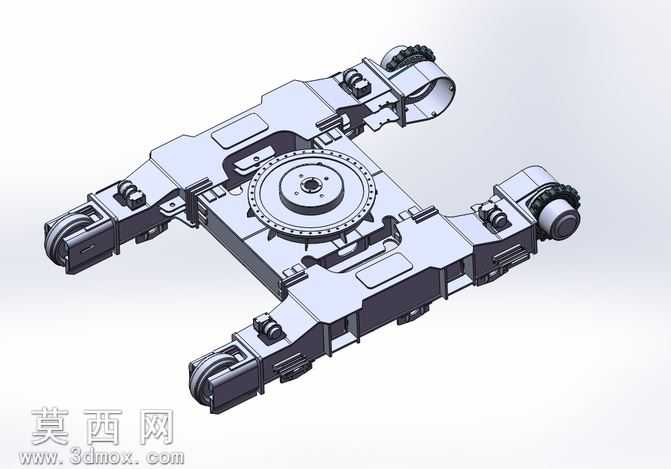

本作品为旋挖钻机旋转钻井底盘的三维结构设计模型，采用三维机械设计软件完成主体结构建模，整体建模过程遵循工程机械底盘设计的通用规范，围绕旋挖钻机作业时的大载荷承载需求、回转作业需求与履带行走需求展开结构设计。模型主体采用高强度合金钢材质预设，渲染阶段采用哑光金属质感材质还原工程装备的真实外观，对底盘的各个连接部位、安装接口做了精细化的结构还原。从结构布局来看，底盘整体采用对称式X型承载框架结构，中心位置设置大直径回转支承安装座，用于连接上部钻机作业平台，可实现上部作业机构360度全回转作业，满足钻井作业时的多角度对位需求；四个延伸支臂末端分别设置履带行走机构的安装接口，预留了行走液压马达、张紧装置、承重轮组的安装位，可适配履带式行走系统的装配需求，保障钻机在复杂施工场地的通过能力。建模过程中对框架主体的加强筋布局做了针对性设计，在支臂与中心回转座的连接位置设置了加厚承力结构与加强筋板，可有效分散钻机作业时的竖向钻进压力、回转扭矩与行走过程中的冲击载荷，避免结构出现应力集中问题。模型同时预留了液压管路排布空间、配重安装位与各个部件的连接螺栓孔位，虽为未完成的设计版本，但核心承载结构、行走连接结构、回转连接结构均已完成建模，可清晰展示旋挖钻机底盘的核心设计思路，为后续完善细节设计、开展结构力学仿真、生成工程加工图纸提供基础三维参照，整体结构设计兼顾了承载性能与装配合理性，符合重型工程装备底盘的设计逻辑。
