英制2-1规格球面铰接构件

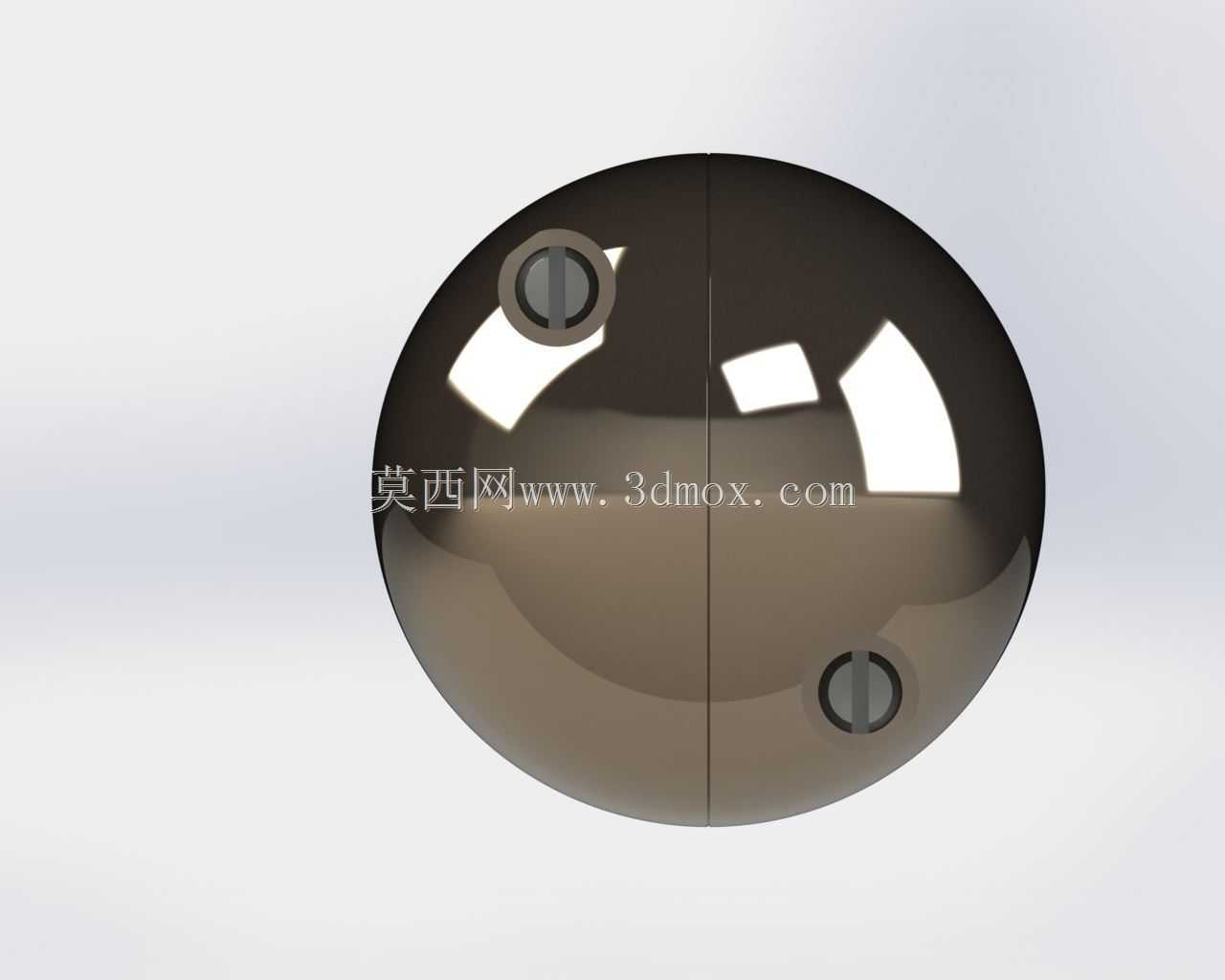

球面铰接结构的核心价值，在于补偿装配过程中出现的角度偏差，在多连杆联动机构、悬架导向结构、工装夹具定位端这类存在多自由度转角需求的场景中，这类构件可以避免刚性连接带来的附加内应力，防止杆系在交变载荷下出现焊缝开裂、轴颈剪断的失效问题。这款球铰采用整球剖分的对称结构，球面主体为完整连续的回转曲面，两侧对称布置沉头锁紧孔，安装时可通过紧固件将两个半体锁紧在配套球座内，既保留球面相对转动的自由度，又能通过锁紧预紧力控制铰接阻尼，避免工作过程中出现不必要的窜动。从安装边界来看，整球外圆为统一的配合直径，设计选型时可直接根据球座内孔尺寸匹配对应规格，两侧沉孔的位置沿球心对称分布，锁紧后紧固件端面完全沉入球面轮廓以内，不会在球铰转动过程中与球座内壁发生刮擦干涉。不同于传统杆端球铰将球头与杆身做成一体的结构，这种分体整球结构可以适配更大的转角范围，常规杆端球铰的摆角通常受杆身与球座边缘的干涉限制，大多只能做到±15°以内的偏摆，而该结构在球座开口尺寸允许的前提下，可实现最大±30°以上的空间角度偏转，能够满足大变形量连杆机构的补偿需求。在结构设计思路上，对称剖分的形式降低了球面的加工难度，不需要在整球上加工复杂的内螺纹或连接柄，两个半体可分别完成球面精加工后再配作锁紧孔，装配时通过配研保证球面与球座的接触面积达到设计要求，接触斑点均匀分布在整个球面工作区域，避免局部应力集中导致球面过早磨损。实际工况中，这类球铰常应用在需要频繁摆动、存在冲击载荷的铰接位置，比如自动化生产线的连杆联动机构、重型设备的舱门铰链、检测工装的自适应定位端，工作时球面副可在三维空间内自由转动，自动抵消安装面的平面度误差、连杆长度的加工公差，以及设备运行过程中结构变形带来的不同轴问题。选型过程中需要注意，球铰的实际承载能力由球面接触应力和锁紧紧固件的剪切强度共同决定，布置安装位置时要预留足够的扳手空间，保证两侧沉头螺钉可以达到规定的预紧扭矩，同时球座的包覆角度需要结合实际最大摆角核算，避免球铰在极限偏角位置从球座中脱出。球面的表面粗糙度直接影响铰接的使用寿命和转动灵活性，精加工后的球面可以在配合面之间形成稳定的润滑脂油膜，降低频繁摆动带来的磨损，即使在无额外润滑的工况下，光滑的球面也能减少卡滞风险，保证机构动作的平顺性。
